Датчик холостого хода 11186

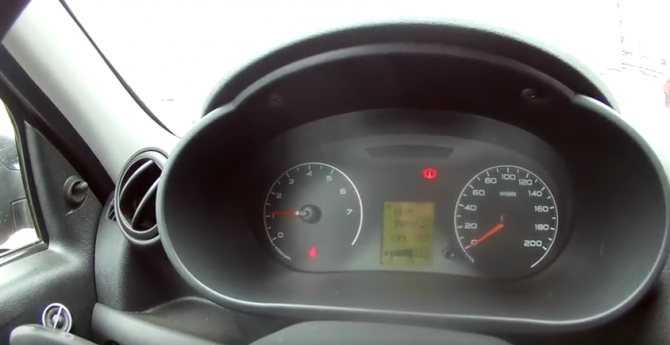

Приора: почему чек мигает, или горит – основные причины

Диагностический разъем поможет «поговорить» с электронным блоком управления и выяснить, почему горит чек. Ну, а пока Вы не начали диагностику, ознакомьтесь со списком самых распространенных «ошибок» Приоры:

• Низкий уровень масла — низкий уровень масла в конечном итоге приводит к повышенному износу двигателя. Если уровень масла при проверке оказался нормальным, то его нужно заменить и проверить целостность всех узлов Приоры. Неисправность бензонасоса или топливного фильтра. Это не всегда можно «услышать», зато диагностика, замена фильтра, проверка бензонасоса «вылечат» поломку.
• Ошибка в работе системы выпуска отработавших газов — с этим шутки плохи – лучше поскорее приступить к ремонту.
• Катушка зажигания не дает искру/катализатор работает нестабильно.
• Проблемы с проводкой — высоковольтные провода могут выдать ошибочный сигнал ЭБУ — «Check» загорится на приборной панели.
• Неисправность датчиков — увы, они очень часто выходят из строя. «Чек» загорается по вине датчика массового расхода воздуха (ДМРВ), двух датчиков кислорода (после дожигателя топлива и в выхлопном коллекторе), датчика коленвала и датчика распределительного вала. В морозную погоду «Check» может загореться потому, что сначала в работу включится три цилиндра, а потом, при нормальном запуске, не пропадает. Это связано с тем, что на контактах остаются частицы нагара – они пропадают через несколько дней.
• Ложная активация датчика из-за высокой влажности
• Двигатель троит на холодную и горит чек.

Причины загорания «Чека» на Приоре (16 клапанов), как видим из списка, могут быть серьезными. Паниковать не стоит: когда загорается «Check», нужно сразу же потянуться к диагностическому разъему. Забавно, но раньше диагностику проводили в сервисе специальным ПО, а сегодня любой код ошибки можно вывести в свой смартфон, расшифровав его, воспользовавшись мобильным считывающим устройством.

https://www.youtube.com/watch?v=n_LxWHJEeo0

Если из-за этого заливает свечи зажигания, Вы увидите, как моргает «чек». Некачественный бензин может продаваться на любой АЗС, опытные автолюбители советуют возить с собой пару свечей. Бывает из-за бензина загорается «Check», троит двигатель. Если он и дальше будет работать с перебоями, дела будут плохи.

Датчик температуры охлаждающей жидкости лада гранта

К главным функциям этой детали относят измерение и контроль температуры охлаждающей жидкости в охлаждающей системе мотора. Отталкиваясь от предоставленных ДТОЖ данных, ЭБУ проводит коррекцию частоты, с которой вращается коленвал, также системой ведется коррекция угла опережения зажигания и состава воздушно-топливной смеси.

В целом ДТОЖ на Гранте не склонен к поломкам, но иногда он может выдавать неверные сведения. Устанавливают их на крышках термостата.

ДТОЖ являются терморезисторами, имеющими отрицательные температурные коэффициенты, уровень их сопротивления становится меньшим при повышениях температурных показателей. Благодаря контролеру, ДТОЖ получает стабилизированное напряжение, после его падения элемент проводит расчет температуры охлаждающей жидкости.

Датчик оказывает влияние на запуск мотора и его последующее функционирование. О его возможной поломке автовладелец узнает, отметив наличие следующих симптомов:

• проблемы при запуске двигателя в холод;
• превышение норм потребления топлива;
• плохой выхлоп у еще непрогретого мотора;
• периодические сбои в функционировании системы охлаждения, в частности – при работе вентилятора.

Источник

Диагностика

Лямда-зонд ваз 2110 имеет четыре вывода:

Проверка подогревателя кислородного датчика сводится к элементарной проверке цепи нагревателя:

наличия напряжения на контакте питания бортовой сети автомобиля (при отсутствии оного проверить всю цепь); наличия целостности цепи отрицательного контакта.

В дальнейшем нас интересует исключительно сигнальный провод, а вернее изменение напряжения идущее по нему от датчика к ЭБУ во время различных режимов работы двигателя. Проверить работу датчика можно двумя способами:

• С помощью вольтметра;
• С помощью осциллографа (мототестера).

Так как данная инструкция предназначена для простого обывателя, у которого просто в принципе не может быть профессионального оборудования, то диагностику датчика будем проводить с помощью вольтметра.

Способ первый: считывание кодов неисправностей

Для того, чтобы считать коды неисправности находящиеся в памяти контролера необходимо к колодке диагностики (находится с левой стороны под консолью панели приборов) либо подсоединить специальное диагностическое оборудование (слишком просто – не для нас), либо замкнуть контакт «В» на массу, что так же можно сделать соединив между собой контакты «А» и «В».

Диагностическая колодка ваз 2110

• «А» — контакт соединенный с «массой» автомобиля;
• «В» — контакт сигнала контроллера;
• «G» — управление бензонасосом ваз;
• «М» — контакт для выдачи информации (последовательных данных).

После того как данные контакты замкнуты поворачиваем ключ зажигания в положение «III» (двигатель не заводим), наблюдаем за сигнализатором «CHECK» который вспышками должен высветить число 12:

• Вспышка;
• 1-2 секундная пауза;
• Вспышка;
• Вспышка;
• Длинная пауза в 2-3 секунды;
• Двойной повтор вышеописанного цикла.

Считывание кода неисправности под номером «12»

Внимание! Данный код говорит о том, что работает программа самодиагностики, в противном случае данная программа не работает. После этого программа в тройном цикле высвечивает коды существующих неисправностей (каждый код по три раза), при отсутствии же оных код «12» продолжает высвечиваться постоянно

После этого программа в тройном цикле высвечивает коды существующих неисправностей (каждый код по три раза), при отсутствии же оных код «12» продолжает высвечиваться постоянно.

Внимание! При окончании диагностики размыкать данные контакты разрешается только после выключения зажигания, спустя десять секунд. Стирание кодов неисправностей из памяти ЭБУ с целью убедится, что неисправность устранена, происходит через отключения питания контролёра не менее чем на десять секунд

Питание отключается либо отсоединением минусовой клеммы от аккумуляторной батареи, либо посредством извлечения предохранителя контроллера

Стирание кодов неисправностей из памяти ЭБУ с целью убедится, что неисправность устранена, происходит через отключения питания контролёра не менее чем на десять секунд. Питание отключается либо отсоединением минусовой клеммы от аккумуляторной батареи, либо посредством извлечения предохранителя контроллера.

Замена

Заменить регулятор холостого хода на Лада Гранта очень просто. Для этого необходимо сделать следующее:

1. Заглушить двигатель и дождаться его полного остывания.
2. Отключит клемму «минус» от аккумуляторной батареи.
3. Снять воздуховод.
4. Отсоединить электрический разъем от гнезда РХХ.

Замена регулятора

Для того, чтобы произвести настройку регулятора холостого хода в автомобилях карбюраторного типа, существуют специальные винты, которые позволяют сделать замену вручную. Но понадобятся дополнительные устройства такие, как тахометр и газоанализатор. В общем, сам процесс замены регулятора холостого хода на данных автомобилях характеризуется определенной сложностью.

Но на транспортных средствах нового образца эту процедуру можно сделать намного легче и быстрее. Правда, придется неуклонно следовать некоторым советам и рекомендациям:

1. По правилам безопасности все ремонтные и диагностические работы ведутся только при выключенном двигателе.
2. Необходимо отсоединить четырехконтактный разъем.
3. Затем выкручиваются специальные контактные болты, после чего снимается предыдущий РХХ. Установка исправного регулятора холостого хода происходит в обратном порядке.
4. Болты необходимо хорошо закручивать, поскольку регулятор холостого хода не должен дребезжать.
5. После установки можно подключить разъемы.
6. Далее выполняется калибровка датчика. Для этого необходимо включить зажигание, но так чтобы не завелся сам мотор.
7. Затем после калибровки можно эксплуатировать автомобиль.



Есть один небольшой, но важный нюанс, который касается ремонта регулятора холостого хода. Он просто напросто не предусмотрен. Некоторые неисправности можно устранить при помощи обработки поверхности специальными химическими средствами. Например, WD-40 или средство для чистки карбюратора.

Как проверить дмрв лада “гранта”

Абсолютно точно оценить работоспособность ДМРВ можно лишь при наличии специального дорогостоящего оборудования (мотортестера). Однако существует три простых и надежных метода: визуальный осмотр, отключение датчика и проверка мультиметром.Визуальный осмотр ДМРВ позволяет “на глаз” оценить исправность детали.

Чтобы осмотреть датчик, необходимо ослабить хомут воздушного патрубка и снять последний. Внутренняя поверхность гофры и ДМРВ должны быть чистыми, без признаков масляного налета. Также при этом следует убедиться, что гофра не имеет повреждений и не “подсасывает” воздух мимо воздушного фильтра и датчика.

Если сетка загрязнена, можно попробовать просто очистить ее, не меняя датчик. При визуальном осмотре ДМРВ следует обратить внимание на состояние уплотнительного кольца. Часто датчик не работает по причине подсоса воздуха через поврежденное или износившееся резиновое кольцо уплотнения

Отключение ДМРВ — самый быстрый и простой способ проверки его работоспособности. Необходимо снять разъем с датчика и завести мотор “Гранты” и произвести пробный заезд. Контроллер двигателя автоматически перейдет в аварийный режим и пропорции топливной смеси будут зависеть лишь от положения заслонки дросселя. Если пробный заезд покажет, что с отключенным ДМРВ улучшается динамика разгона, необходимо заменить датчик новым.

Проверка ДМРВ при помощи мультиметра актуальна только для части датчиков Bosch. Необходимо измерить напряжение на датчике при незаведенном двигателе (между желтым и зелеными проводами). Если напряжение в пределах 1,01-1,02 вольт — датчик исправен. напряжение свыше 1,05 вольт свидетельствует о выходе из строя ДМРВ.

Как произвести замену

Прежде чем снять датчик скорости на Ладе Гранта, стоит проверить работоспособность электрической цепи. Возможно, дело в обрыве или разряде батареи, а сам датчик исправен. Для этого следует провести такие действия:

После отключения питания, необходимо проверить контакты, в случае окисления или загрязнения очистить их. Затем провести проверку проводов на целостность, особое внимание стоит уделить изгибам возле штекера, там могут быть обрывы. Проверка сопротивления проводится в цепи заземления, полученный показатель должен быть равен 1 Ом.

Низкие показатели могут свидетельствовать о том, что электрическая цепь неисправна, нет питания от аккумулятора или вышел из строя электронный блок управления. Если с напряжением все в порядке, то самый действенный способ проверить датчик — найти его и поменять на новый.

Рассмотрим последовательность действий для замены ДС:

1. Приступая к работе, в первую очередь, отсоединяем патрубок, соединяющий воздушный фильтр и дроссельный узел.
2. Отключаем контакт питания, располагающийся на самом датчике. Для этого необходимо отогнуть фиксатор и поднять его вверх.
3. Ключом на 10 откручиваем болт, с помощью которого датчик крепится к коробке переключения передач.
4. Отверткой с плоским наконечником поддеваем и достаем устройство из отверстия в КПП.
5. В обратном порядке осуществляется установка нового элемента.

Снятый ДС можно проверить, возможно, он будет исправен. В этом случае его достаточно очистить, высушить, пройтись герметиком и установить назад. Для старого очищенного или нового датчика лучше всего не жалеть герметика и изоленты, чтобы максимально защитить его от попадания грязи и влаги.

После того как произведена замена, необходимо удалить ошибку, которая уже записана в памяти системы управления. Делается это просто: снимается клемма аккумулятора на «минус» (достаточно 5–7 минут). Затем снова надевается и ошибка стерта.

Сам процесс замены не сложный, но занимает много времени в большинстве случаев потому, что мало кто знает, где находится датчик скорости на Гранте. Но тот, кто его однажды нашел, сможет выполнять замену достаточно быстро. Более удобно производить замену на эстакаде или смотровой яме, тогда все манипуляции можно выполнить гораздо быстрее.

Определяем неисправность самостоятельно

Регулятор призван поддерживать обороты холостого хода в заданном диапазоне и обеспечивать корректный и своевременный прогрев мотора.

Хотя сбои в функционировании двигателя в данном режиме происходят на Лада Калина редко, практика позволила установить определенный набор признаков, свидетельствующих о неисправности регулятора.

• трудности с запуском агрегата;
• во время нахождения коробки передач в нейтральном положении наблюдаются «плавающие» обороты мотора;
• при переключении ступеней трансмиссии на ходу происходит несанкционированный останов двигателя;
• с началом прогрева агрегата при низких наружных температурах обороты не способны преодолеть рубеж в 1500 в минуту, что «затягивает» время достижения рабочей температуры.

Наблюдательные владельцы Лада Калина свидетельствуют о снижении оборотов после включения компрессора климатической установки. Нередко это приводит к останову мотора, а на приборке загорается символ давления смазки в агрегате.

Самой распространенной поломкой является неустойчивость оборотов. При пробегах, превышающих 50-тысячный рубеж, и если появились такие симптомы, то предварительно рекомендуем выполнить очистку полости дроссельного узла. Только после этого можно осуществить замену регулятора. Это устройство не ремонтируется, поэтому указанное действие становится безальтернативной мерой.

Данный элемент является не очень дорогим, то в то же время и не копеечным. Цена его зависит в первую очередь от производителя. И особенно, ценники стали отличаться послу роста курса доллара.

1. КЗТА 573 руб.
2. Омега 639 руб.
3. Автоваз 695 руб.
4. GM 1074 руб.

Существую еще несколько производителей, но смысла перечислять их нет, так как средний разброс цен в принципе понятен. Если остались вопросы по замене, снятию или установке РХХ на Приору, обсуждаем ниже в комментариях.

Особенности дроссельного узла лада гранта

Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла.

При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки.

Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.

Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия).

В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля.

Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов). В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:

— на дроссельный узел не поступает напряжение питания;

— не поступают сигналы с обоих датчиков положения дроссельной заслонки;

— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.

В этих случаях система управления двигателем переходит в аварийный режим работы. При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место (съехать на обочину, покинуть перекресток и тому подобное).

О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин-1, не смотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.

Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр. В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов. Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.

В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы. При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами

Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.

Подготовительный этап перед установкой датчика холостого хода

Необходимые инструменты, материалы:

• отвертка с магнитным наконечником;
• штангенциркуль;
• тестер;
• канцелярский нож;
• динамометрический ключ;
• регулятор холостого хода (далее — РХХ);
• датчик положения дроссельной заслонки (далее — ДПДЗ);
• ветошь;
• дополнительное освещение;
• жидкость для удаления наслоений, ржавчины WD– 40.

Последовательность действий при самостоятельной замене датчиков рхх и дпдз

1. Помещаем машину на ровную платформу, обеспечиваем первоочередные меры безопасности при проведении ремонта.
2. Открываем капот, над мотором проложен воздуховод с ресивером. У Лада Гранта 8-ми и 16-ти клапанной он пластмассовый, в предыдущих моделях Лада он алюминиевый.

Воздухоотвод с ресивером

1. Отжимаем пластиковый фиксатор колодки с проводами.

Пластиковый фиксатор

1. Отсоединяем контакты электронной педали газа.

Контакты электронной педали

1. Крестовой отверткой выкручиваем два винта, фиксирующих РХХ к корпусу дроссельной заслонки.
2. Извлекаем РХХ из полости дроссельного узла.

Извлекаем РХХ

1. Далее приступаем к отвинчиванию ДПДЗ, он установлен несколькими сантиметрами ниже.
2. Отвинчиваем два винта, извлекаем ДПДЗ, отсоединяем колодку с проводами.

Извлекаем ДПДЗ

Водителю на заметку! В процессе извлечения клапана будьте предельно внимательны, не потеряйте резиновую втулку.

1. Проводим дефектовку посадочного места РХХ и ДПДЗ. Очищаем ветошью от наслоений ржавчины, задействуем аэрозоль WD–40 по мере необходимости.
2. Поочередно завинчиваем каждый из датчиков, подсоединяем колодки с проводами.
3. Запускаем мотор, проверяем обороты холостого хода.

Замена датчика холостого хода окончена.

Замена датчика холостого хода

Признаки выхода из строя, необходимости замены рхх, дпдз

• затрудненный пуск двигателя «на холодную», «на горячую»;
• плавает холостой ход, нестабильная работа мотора;
• повышенный расход горючего;
• педаль акселератора малоинформативная;
• вибрация в салоне автомобиля, вибрация рулевого колеса;
• сниженная динамика разгона;
• машина глохнет при движении под горку;
• при нажатии на педаль акселератора ощутимы периодические провалы, скачки оборотов;
• повышенный расход на холостом ходу.

Признаки неисправности регулятора

Регулятор ВАЗа не оборудуется системой самодиагностики, поэтому бортовой компьютер не может отследить неисправность в случае ее возникновения. Несмотря на неполадку на приборной панели не загорится предупреждающий сигнал о неисправности двигателя, поэтому аварию регулятора можно определить только по косвенным признакам.

При поломке регулятора симптомы поведения двигателя автомобиля следующие:

• Глохнет мотор, холостые обороты не держатся;
• Обороты двигателя «плавают», то есть, самопроизвольно увеличиваются и уменьшаются;
• При запуске «на холодную» отсутствуют высокие обороты первичного прогревания;
• При снятии или переключении передач на КПП двигатель глохнет.

Если при работе двигателя есть подобные симптомы и при этом не горит лампочка «CHECK ENGINE», то с большой вероятностью можно утверждать, что существует неисправность в регуляторе холостого хода.

К сожалению, без снятия самого устройства невозможно определить, насколько серьезна поломка, и обойдется ли все мелким ремонтом, чисткой регулятора или придется приобретать полностью новый механизм.

На сайте представлены образцы регуляторов холостого хода ВАЗ от нескольких как отечественных, так и иностранных производителей. Вариативность цены представленных товаров позволит Вам подобрать регулятор, идеально подходящий по соотношению цена-качество.

Трудно найти ребенка, которому не нравились бы активные игры на улице, и каждый ребенок с самого мечтает об одной вещи — велосипеде. Выбор детских велосипедов — ответственная задача, от решения которой зависит радость и здоровье ребенка. Типы, особенности и выбор детского велосипеда — тема этой статьи.

Теплое время года, особенно весна и лето — это сезон велосипедов, прогулок на природе и семейного отдыха. Но велосипед будет комфортным и принесет удовольствие только в том случае, если он подобран правильно. О выборе и особенностях покупки велосипеда для взрослых (мужчин и женщин) читайте в статье.

Шведский инструмент Husqvarna известен во всем мире, он является символом настоящего качества и надежности. Среди прочего под этим брендом выпускаются и бензопилы — все о пилах Husqvarna, их актуальном модельном ряду, особенностях и характеристиках, а также о вопросе выбора читайте в данной статье.

Отопители и предпусковые подогреватели немецкой компании Eberspächer — известные во всем мире устройства, повышающие комфорт и безопасность зимней эксплуатации техники. О продукции данного бренда, ее типах и основных характеристиках, а также о подборе отопителей и подогревателей — читайте в статье.

Многие взрослые не любят зиму, считая ее холодным, депрессивным временем года. Однако дети совсем другого мнения. Для них зима — это возможность поваляться в снегу, покататься на горках, т.е. весело провести время. И одним из лучших помощников для детей в их нескучном времяпровождении — это, например, всевозможные санки. Ассортимент рынка детских санок очень обширен. Рассмотрим некоторые виды из них.

Устранение плавающих оборотов

Если вы не хотите отдавать свой автомобиль на станцию технического обслуживания и собираетесь выполнить всю работу самостоятельно, то вам обязательно понадобятся такие инструменты, как:

• головки с трещоткой, причем размер у них должен быть 6 и 8;

• специальный ключ под названием ТОРКС Т-25;

• нейтральный герметик, при покупке обращайте отдельное внимание на то, чтобы он был обязательно без запаха;

• лента ФУМ, ее толщина должна составлять 0.0075 мм, используется она преимущественно сантехниками для того, чтобы сделать уплотнение на какой-либо резьбе;

• хомут со специальным винтовым натяжителем, по размеру он должен быть не менее, чем 22х27, это необходимо для того, чтобы создать укрепление шланга канала, необходимое, в свою очередь, для работы на холостом ходу.

Нужно отсоединить и вывести стопор троса газа из рычага. Данную работу необходимо сделать именно на дроссельном узле. Далее потребуется сделать снятие резонатора и воздушного патрубка. Используя головки и биты ТОРКС Т-25, которые были ранее приобретены, нужно открутить оболочку воздушного фильтра.

Для устранения придется отсоединить шланг ведущий к каналу холостого хода

В дальнейшем приступайте к отсоединению шланга, ведущего к каналу холостого хода. Снова взяв ТОРКС Т-25, открутите несколько винтов, с помощью которых ресивер прикрепляется к ДУ. Для того чтобы эту работу можно было выполнить, не прилагая больших усилий, оттяните его немного в сторону. Необходимо учитывать, что полностью вынуть его не получится по той простой причине, что рядом проходят шланги отопителя.

Теперь, убрав препятствие с дроссельного узла, открутите все головки болтов, используя для выполнения данной работы головку с трещоткой. Только после этого можно будет снять ДУ и на двух концах дроссельной заслонки удалить резиновые кольца, служащие уплотнителем.

Обратите внимание на то, что на штуцере у корпуса выпускного ресивера также располагается уплотнительная резинка, которую необходимо будет вынуть и смазать герметикам. После его высыхания тонкой стяжкой обведите тело резинки.

Только после выполнения данной работы можно приступить к полному сбору элементов в единое целое. Также нелишним будет использование хомута при закреплении шланга канала и трубки, ведущей на вакуумный усилитель. Это необходимо для дальнейшего предотвращения подсоса воздуха в соединениях.
