Это мигает лампа ручника лады грант. [ Архив ] С правой стороны включается индикатор ручной тормозной системы, и происходит переодическое отключение сигнала о работе ручки;

Доброго времени суток, уважаемые читатели! В 17-м выпуске бортового журнала расскажу, как устранял две самые распространенные неисправности, связанные с тормозами и «ручником» в частности.

Почему горит лампочка ручника

Причин загорания индикатора тормозного рычага не очень много. Разберем часто встречающиеся факторы, указывающие на то, почему постоянно горит лампочка ручника:

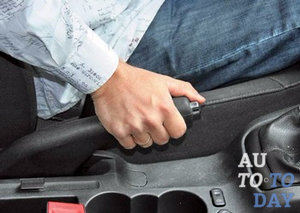

Рычаг ручного тормоза может прийти в негодность по нескольким причинам:

При такой неисправности необходимо произвести замену троса. Выполнить данное действие можно в смотровой яме, на эстакаде либо лежа под машиной.

Важно: ни в коем случае не отправляйтесь в путь, если горит лампочка ручника. Необходимо ликвидировать возникшие неполадки в тормозной системе своими силами или обратиться за помощью в автомастерскую.

Почему горит ручник на панели

На приборную панель автомобиля выведены датчики и сигнальные лампы, по которым осуществляется контроль работы двигателя авто и ряда иных систем, отвечающих за безопасность движения. К таким относится и сигнальная лампа тормозной системы. При включении зажигания эта лампа загорается, но после запуска мотора – гаснет, что и указывает на нормальное состояние тормозной системы.

Но водители сталкиваются с такой проблемой, когда сигнальная лампа тормозов загорается во время движения. Причем гореть она может постоянно, миганиями (бессистемными), только при выжиме педали тормоза. А это уже может частично указать, где искать причину такого поведения сигнальной лампы.

Почему горит индикатор тормозов?

Но начнем с особенностей конструкции сигнализации тормозной системы. Ранее на автомобилях использовался только один датчик – уровня тормозной жидкости в системе, который и подавал сигнал на контрольную лампу. Поскольку жидкость – основной рабочий элемент системы, и ее утечка приводит к прекращению работы тормозов, то естественно, конструкторы установили датчик для контроля за уровнем.

Дополнительно на авто имеется и стояночный тормоз, за использованием которого водитель следит обязательно. На одних моделях сигнальные лампы рабочей и стояночной систем разделены. Сигнальная лампа с восклицательным знаком в кружке отвечает за уровень жидкости, а индикатор, обозначенный буквой «Р», сигнализирует о задействованном ручнике, и отключается она после снятия авто с ручного тормоза.

Но нередко на авто установлена только одна сигнальная лампа, к которой «привязаны» и датчик уровня жидкости, и датчик включения ручника.

В современных авто используются схемы, в которые дополнительно включены датчики степени износа тормозных колодок и лампы стоп-сигналов. Поломка этих элементов приводит к загоранию лампы на приборной панели.

Есть и иные нюансы конструкции, которые становятся причиной светящегося индикатора. На моделях ВАЗ 10-го семейства первых годов выпуска в схему включалось реле защиты стартера, которое принудительно отключало его после запуска мотора. В такой схеме конструкторы цепь питания лампы тормозной системы подключили к этому реле. В результате при поломке реле лампа начинает постоянно гореть. Конструктивных нюансов много. И чем сложнее схема, тем труднее выявить причину поломки.

Из-за чего же на приборной панели загорелась или не гаснет после запуска двигателя сигнальная лампа тормозной системы? Если это произошло в движении, то лучше прекратить движение и провести диагностику. В случае же, когда лампа не гаснет после запуска мотора, то лучше не выезжать до устранения проблемы.

Возможные причины, по которым горит лампочка ручника

«Время от времени горел индикатор ручника при езде. Весьма часто это случалось после подпрыгивания на яме. Поехал, приобрел тормозуху. И прямо в дилерском центре нашел спеца. Он то и залил ее. Еще залез и под ручник, говорит, что, возможно, барахлит микрик у рычага (вроде иногда так случается). Поезди, мол, понаблюдай. Но проблема пропала после заливки тормозухи. Ручник больше ни горит. К слову, отличный спец встретился, искал проблему бесплатно, с удовольствием и без выпендрежа».

«Если лампочка начинает гореть после встрясок, к примеру, на яме или ухабе, то, скорее всего, уровень тормозухи на грани положенного или ниже. Нужно просто добавить ее и все. Если горит при торможении – однозначно колодки износились совсем. Сам такое прошел на своем «ВАЗе».

Рекомендуем

«Давным-давно, когда еще был у меня «Опель Астра», возникла проблема: при повороте либо увеличении скорости начинала гореть лампочка ручника. Совсем не думал по этому поводу – тут все понятно, износились колодки. Немного погодя и пискуны проснулись, подтвердили износ. Заменил колодки, тормозуху не трогал, и лампочка перестала гореть. Та же ситуация была и на предыдущих авто: при изнашивании колодок снижается количество тормозухи и лампочка начинает гореть».

«Когда горит лампочка ручника, нужно проверить исправность концевика. Если все в норме, то может быть такая проблема:

«Помимо главных неисправностей, индикатор ручника горит еще и при отсутствии давления в вакуумном усилителе тормозов. Нужно проверить педаль тормоза: нажимается без особых усилий, следовательно, вакуумный усилитель исправен. Не в порядке датчик, который следит за этим. Так же могут быть проблемы с индикатором, который отвечает за количество тормозухи. Вообще-то там ничего сломаться не может: в корпусе геркон и магнитный поплавок. Хотя может треснуть корпус. Значит, нужно лишь купить новый».

«Лампочка ручника горит, значит, необходимо осмотреть сигнальное устройство. Снимаем с него разъем. Если погасла лампочка – проблема в устройстве. Исправляется без выкручивания противоположного контура. Отвинчиваем данный датчик, достаем шарик, используя магнит. При его отсутствии можно взять палочку нужного размера и суперклей. Далее определяем, куда сдвинут поршень (шарик должен быть утоплен в канавке).

Поняв, в какую сторону сдвигать поршень, откручиваем с этой стороны гайку, которая зажимает одну из трубок этого контура, и двигаем поршень с помощью шила. Нужно приложить небольшое усилие, и он сдвинется. Если туговато идет – слегка молотком постучать. Кстати, из гайки, которую открутили, может вытечь немного тормозухи. Поршень выдавит. Потом ставим поршень так, чтобы выемка стала посередине, и закручиваем гайку трубки. Возвращаем шарик на место, закручиваем датчик со штекером. Все, конец проблеме».

«Лет восемь назад приключилась со мной такая история. Был у меня тогда старенький паджерик. Вернулся я из длительного путешествия. Встал на стоянке. Собирался уже движок вырубить и тут неожиданно лампочка ручника засветилась. Сразу в голове: «Что за дела такие?!». Хотя я был уже привычен к различным регулярным финтам своего транспорта. Один только одометр показывал более 300 тысяч километров, а сколько в реальности машинка проехала – никто не знал. Плюс ко всему провалилась педаль тормоза. Буквально через три нажатия. Оказалось, что порвался тормозной шланг.

Итак, вы хорошо разбираетесь в автоначинке – вам плюс. А вот те, кто не особо понимает, что и как работает внутри автомобиля, будут довольно долго искать причину той или иной неисправности. Гораздо быстрее и надежнее обратиться к специалисту. Он профессионально сделает необходимую диагностику вашего транспорта и точно скажет, почему горит лампочка ручника или чем еще «больна» ваша машина.

Просмотр полной версии : Переодическое включение идикатора ручного тормоза.

Вечер добрый. Сегодня произошло что-то не ясное, а именно — машина стояла в гараже 2 месяца, на сигнализации. Сегодня приехал, взял машину, после того, как машина заводится — горит индикатор ручника, независимо от того стоит машина на нем или нет, во время движения так же горит, периодически отключается, и включается с зуммером, если машину заглушить — раз 5 часто моргают ДХО+поворотники, и знак иммо, и пищит сигнализация. Иммо не активирован. Что это может быть? В мануале именно по иконке ручника сказанно что-то типа аварийная работа тормозной системы, хотя в принципе проблем не заметил. Кто-нибудь сталкивался, в какую сторону копать?

А что с уровнем тормозной жидкости?
И при нажатии на кнопку на крышке индикатор срабатывает (с зуммером)?

в том то и дело, что все нормально

неисправен датчик тормозной жидкости, в сервисе говорят из-за не правильной установке на заводе, отсоедини датчик, чтоб зуммер по мозгам не бил и едь на гарантийку.
я месяц с неисправным катался до то-1

вот это не проверил, только на уровень визуально посмотрел — нормально было. С утра посмотрю..

Добавлено через 2 минуты
неисправен датчик тормозной жидкости
хм, да. То srs блок, то это.. А вторая проблема это видимо что то отдельное, с сигналкой? Когда ДХО с поворотникам моргаю.. Просто столько всего разом, я подумал мозг у нее заклинило..

Я бы еще контакты на датчике посмотрел. Попробовал бы их «позамыкать» и посмотреть, что с индикатором(зуммером) на панели.

а где он кстати находится?) к емкости с тормозной подключен?

Мне тоже кажется, что ДХО и поворотники это по другой причине. Можно методом исключения — отключить датчик уровня тормозной жидкости и смотреть сохраняется ли проблема с ДХО и поворотниками.

Добавлено через 2 минуты
а где он кстати находится?) к емкости с тормозной подключен?

Он на крышке бачка тормозной жидкости. Снаружи резиновая кнопочка, внутри поплавок, который при опускании ниже уровня MIN, замыкает контакты.
К крышке подходят два провода.

KIRATOR, спасибо.. утром, перед работой посмотрю) А на гарантийку все равно придется ехать из за блока подушек, не помогут твои советы, там пусть разбираются.

To_cooler_92: чем все закончилось? Какие результаты?

Всем привет! Вчера, после снега и мороза был неприятно удивлён, что во время езды переодически и неожиданно загорается индикатор ручного тормоза. Загорается вместе с писком, и тут же гаснет. То загорается просто на ходу, но чаще во время резкого торможения, но если на стоящей машине вдавить педаль тормоза в пол, не происходит ничего. Остальная электрика вроде в порядке, во всяком случае подловить внешние световые приборы не представляется возможным. Сегодня данный эффект изчез. Что это было, и как бороться?

кнопка ручника походу намокла , в крыше антенны случаем нет ?

Всем привет! Вчера, после снега и мороза был неприятно удивлён, что во время езды переодически и неожиданно загорается индикатор ручного тормоза. Загорается вместе с писком, и тут же гаснет. То загорается просто на ходу, но чаще во время резкого торможения, но если на стоящей машине вдавить педаль тормоза в пол, не происходит ничего. Остальная электрика вроде в порядке, во всяком случае подловить внешние световые приборы не представляется возможным. Сегодня данный эффект изчез. Что это было, и как бороться?
Уровень тормозной жидкости проверь.

MECHANISM, разъем с бачка снимите, попробуйте без него. 99% проблема в крышке бачка.

неисправен датчик уровня топлива тормозной жидкости, чтоб не надоедал отсоедини разъём, на первом ТО предъявишь исправят.
В сервисе казали неправильная установка датчика на заводе(если не врут)

То есть у тебя было такое?.. У меня всё прекратилось на следующий день. Теперь думаю, как им предъявить, если проблемы уже нет? Вдруг датчик уровня тормозной жидкости сломался окончательно, и потому всё стало нормально?..

MECHANISM, у крестной была такая фигня. Ехали с ней вместе на ее машине, запищало, будто ручник подняли и лампочка горит. Остановились, уровень проверил — в норме, но на всяких пожарный долил немножко в гараже, как раз туда ехали — гореть не перестало. Крутил/вертел я на этот клапан, вроде отпустило, потух индикатор. В воскресенье поехали с ней на ТО, заезжаем на мойку и снова индикатор. Ну сразу на ТО и попросили поправить. Инженер сказал, что стержень на крышке был чуть не ровный и контакт глючило, поплавок не имел нужного строго горизонтального положения. Посмотри на предмет кривизны. У нее тоже примерно на 2 тысячах появилось.

То есть у тебя было такое?.. У меня всё прекратилось на следующий день. Теперь думаю, как им предъявить, если проблемы уже нет? Вдруг датчик уровня тормозной жидкости сломался окончательно, и потому всё стало нормально?..
Предъяви на ТО, проблема не идентичная, должны исправить,
Там вроде просто его правильно установить надо.
У меня сначала то же просто иногда врубался, потом на по стоянку начал как цветомузыка играть. Сейчас прошло 500 км после ТО вроде проблема больше о себе не заявляла

MECHANISM, все может в межсезонье. Кстати эта лампочка хороший индикатор износа передних колодок. При срабатывании их объем жидкости в рабочем цилиндре увеличивается, в питательном, главного тормозного соответственно уменьшается, и начинается моргание при резких разгонах, торможениях.

У меня один раз такая фигня с лампочкой ручника была. Но только раз, больше не появлялось. Я Вас правильно понял, что есть смысл на передние колодки обратить внимание? У меня заводские еще, с них как сажа на диски сыплется.

Vitaly, Она и должна сыпаться, голову лишка не забивайте. Просто если лампа ручника заморгает при падении уровня тормозной жидкости, прежде чем ее тупо долить, попросите знающего человека колодки передние глянуть.

Такая же шляпа сегодня приключилась: самопроизвольно загорается и тухнет лампочка ручника. Причём только при езде, когда на тормоз жмёшь всё пропадает. Проверил уровень тормозухи — всё в норме. Колодки — я проехал на родных всего 5500 км, вряд ли они истёрты. Единственное, сегодня на улице мороз хороший, до этого было не так холодно, может причина в этом?

lorandit, долейте жидкости, уйдет ваша проблема. Колодки при городской езде спокойной тысяч 15 выхаживают, никак не больше.

Вот и у меня эта хрень началась после морозов, снега и простоя машины. Но потом прошло.

Добавлено через 48 секунд
lorandit, долейте жидкости, уйдет ваша проблема.

каждый день на уклон вверх из дома выезжаю достаточно крутой. всегда пищит (!) . все жидкости и колодки в норме. списываю на глюк датчика. в движении и потом все ок

Похоже что просто тормозная жидкость стекает в одно место, на подъёме, и поплавок, оставшись без неё, погружается.

Ответа походу не дождёмся. Я вышел из такой ситуации так — снял крышку с поплавком, отсоединил последний и опустил основание на штоке на пару мм ниже, что-бы увеличить зазор между контактами и пластиной.

Контакты лучше не шевелить, поплавок шевелить бессмысленно. Максимум, когда выливается наружу при устаноке крышки. Поверхность жидкости большая, при маневрах уровень сильно перекашивается — отливает она к какой нибудь сторон бачка, поплавок дергается вслед за жидкостью.

У меня возникла та же проблема, позвонил диллеру в сервис, мне инженер на станции сказал, что неисправность они устраняют путем небольшого укорочения резиновой трубки на штоке идущей от поплавка. Решил не терять время и все сделал сам, 2 минуты и проблемы нет.

Поверхность жидкости большая, при маневрах уровень сильно перекашивается — отливает она к какой нибудь сторон бачка, поплавок дергается вслед за жидкостью.Да ничего там не перекашивается. Когда бачок заполнен по максимуму ( как положено по отметке) то свободное пространство остается только в горловине бачка.

Это правда! Такая же проблема была, на 1 ТО мастер открутил крышку бачка тормозной жидкости, поправил поплавок, затем снял резиновую заглушку на крышке и поправил металлический контакт, сказал больше загораться не будет. И действительно, лампочка больше не загоралась!

MECHANISM, сдёрни разъём с поплавка и поезди, если писк повторится, то тогда концевик ручника глядеть.

mikos, вряд ли он появится. Если автор ручник поднимает и тут же пищит, значит концевик в порядке.

Кто бы еще расшифровал значение слова перЕодический. Было предписание заводское о фиксации провода от бачка тормозной жидкости, по причине перетирания изоляции корпусом АКБ. Стоит всем на это обратить внимание.

MECHANISM, купите в автомагазине новую крышку для бачка, стоит копейки и попробуйте поездить с новой крышкой.

Именно что, а на ТО заявили что поплавок в порядке. Самое хреновое, что эта проблема то есть, то нет.
MECHANISM, что разъём трудно отцепить от бачка и поездить некоторое время?

Добавлено через 7 минут
MECHANISM, купите в автомагазине новую крышку для бачка, стоит копейки и попробуйте поездить с новой крышкой.
__________________
проще отцепить разъём, если не будет появляться ,тогда уже и новый покупать.

А я думал я один такой, так тут вон нас сколько =))) Спасибо за ответы буду побывать! и думаю колодки это тоже актуально пробег 23000

Сегодня был у дилера, они знают о проблеме: мне было предложено (по гарантии), поменять полностью бочек и тормозной цилиндр, говорят заводом просто крышка бочка не меняется или поправить поплавок простым оттягиванием (т.е увеличили рабочую часть поплавка) ну по сколько я спешил выбрал вариант 2, колодки в моем случае были не причем

А я думал я один такой, так тут вон нас сколько =))) Спасибо за ответы буду побывать! и думаю колодки это тоже актуально пробег 23000
Руководство по эксплуатации. 36 страница. Все написано. Всем лень читать инструкции.

Добавлено через 2 минуты
или поправить поплавок простым оттягиванием (т.е увеличили рабочую часть поплавка)
Они сами то поняли, что сказали.

Была проблема с датчиком тоже переодически загорался сигнализатор «отказ тормоза» горел когда ему хотелось и в разных ситуациях. Поехал к дилеру отдал машину через несколько минут подходит мастер и говорит что все сделал сказал что поправил контакт на крышке тормозной жидкости. Приехав домой посмотрел резинку на которую нужно нажать чтобы проверить работу датчика. Датчик не срабатывал и резинка сильно поднята вверх. Открутил крышку отнес домой снял резинку и увидел что сам контакт с силой вставили вверх и повернули в бок так что бы он не мог сработать. Лучше бы закрутили обычную крышку без датчика я бы хоть проверял жидкость каждый раз перед поездкой а так ездил бы и не знал что датчик тормозной жидкости у меня не работает. В итоге поправил контакт и подрезал резинку на штоке.

Господа не подскажите? У меня и вовсе не горит лампочка ручника и зуммера че за хрень такая не подскажите??? Заранее спасибо!!!!!

проверь концевик, может провод слетел

Добрый день. А у меня такая проблема, делал шумоизоляцию пола и после этого стала мигать постоянно лампа ручника. Концевик менял — мигает, вообще концевик снимаю — мигает, замыкал вручную — мигает. Мало этого прозванивается оба провода на концевой с сопротивлением «ноль». А там еще по идее в цепи источник питания и лампа, со своими сопротивлениями. Походу где то замкнуло 2 провода, либо замкнуло коричнево-синий провод на корпус, но это маловероятно. Везде проводка из-под торпеды проходит между прикленной новой и штатной тряпочной шумкой. Прозваниваются проводка от датчика ручника до примерно левой арки в салоне. Провода немного теребили при установке, я понимаю если они оборвались, тогда лампа вообще не горела. А тут они замкнулись. Бачок проверял там все нормально, кстати при снятии крышки и имитации отсутствия жидкости лампа горит постоянно. Т.е. если мигает это цепь ручника, если горит постоянно это бачок (или и то и другое). Подскажите, что еще может быть? Могло замкнуть в разъеме? По сигналке ничего не могло сглючить? Функции автозапуска есть, возможно к ручнику подключено, но ничего не настраивалось и не используется.

Функции автозапуска есть
значит есть врезка от сиги

Добрый день! Подскажите, пожалуйста, по проблеме. Не горит индикатор ручник. Из-за этого не работает автозапуск. Хотел проверить концевик и не понял как снять накладку. Может кто знает как снять? Гранта лифтбек 2018 люкс.

судя по фото сбоку саморез надо откручивать

Добавлено через 7 минут
Вот здесь (https://youtu.be/AKIXKYdVLzY?t=38) хорошо видно

Сигнализатор включения стояночного тормоза

Стояночным тормозом я пользуюсь постоянно: на стоянке всегда ставлю на ручник, пользуюсь ручником при трогании в горку, даже при кратковременной остановке (высаживая пассажиров, к примеру) и то на ручник ставлю машинально. Одним словом использую его на полную. Сразу после покупки авто стояночный тормоз работал на «отлично»: всего 1 щелчок и машина вставала как «вкопанная». Но с каждым следующим месяцем эксплуатации свободный ход рычага увеличивался на +1 щелчок.

На 15 000 км пробега ручник уже «откидывался» на 8 щелчков, а потом вообще перестал удерживать автомобиль на крутом спуске. Но это еще не все. Параллельно с «растягиванием ручника», во время торможения, стала «проваливаться» педаль тормоза. Динамика была примерно одинаковой: чем сильней растягивался ручник, тем глубже проваливалась педаль тормоза. Но последней «каплей», побудившей меня к действию, стал индикатор стояночного тормоза ((!)), который начал произвольно загораться на приборной панели во время движения (с опущенным ручником разумеется).

Шутить с тормозами очень не хотелось, поэтому я решил заняться этим вопросом вплотную.

Поискав информацию в интернете, я был удивлен, насколько распространена проблема произвольного загорания индикатора ручного тормоза на Гранте. Оказывается все очень просто – нужно долить тормозную жидкость в бачок и проблема исчезнет. Хотя уровень тормозной жидкости в бачке был выше отметки то есть не был критическим, индикатор все равно загорался.

Заголовок интригующий, но окончание будет в духе «не спешите с выводами или внимательнее читайте инструкцию».

Итак, 25 июля 2019 года мы собираемся ехать всей семьёй в другой город отдохнуть. Расстояние небольшое (250 км), но хочется, чтобы авто было в исправности.

Надо сказать, что примерно за пару недель до этой поездки периодически зажигалась лампочка «неисправность тормозной системы» на прибороной панели (она же загорается, когда ставишь автомобиль на ручник).Выглядит вот так:

На предыдущей Гранте была проблема с датчиком ручного тормоза, поэтому сразу стал думать на него. Поехал в автомагазин и купил его за 160 рублей. Сразу его заменил не забыв перед этим проклять инженеров Гранты FL, которые проектировали кожух ручного тормоза. Чтобы его снять нужно с его боков открутить 2 самореза, но места там на 2 пальца до сидений. В итоге, отвёртка не влезает — пришлось использовать «трещётку». Сволочи.Заменил датчик — индикатор не погас. Вернее, погас и через некоторое время снова появился.

Возвращаемся в день, когда началсь поездка. Кроме того, что горел индикатор на приборной панели — он начал пищать. Из города мы ещё не выехали, поэтому я остановился и решил почитать в интернете, что может вызывать такое поведение. Одним из вариантов был неисправный датчик тормозной жидкости. Поднял капот, отсоединил датчик и ошибка пропала.

Вроде бы проблема понятна, но меня смутил слишком малый пробег для поломки датчика (около 7000 км.).В общем, подключил датчик обратно и попытался понять, как он работает. Думаю, ни для кого не будет откровением, но работает он по принципу «поплавка» — уровень жидкости уменьшается, «поплавок» опускается ниже и замыкает (или размыкает) контакт.

Поставив датчик обратно я заметил что уровень тормозной жидскости почти на минимуме и тут «паззл сложился».По какой-то причине уровень тормозной жидкости был почти на минимуме — поэтому индикатор то появлялся, то исчезал. Тут же заехал в автомагазин, купил тормозной жидкости Lada (1 литр — 230 рублей), залил до максимума и всё стало ок. Кроме того, что всё равно непонятна причина уменьшения тормозной жидкости.

Решили, что всё-таки поедем загород, но периодически мониторя уровень тормозной жидкости.

Примерно через месяц уровень тормозной жидкости снова приблизился к минимуму и стало понятно, что придётся ехать к официалам (авто ещё на гарантии).

В итоге официалы «приговорили» задний левый тормозной цилиндр. Всё починили по гарантии, когда я ездил к им на ТО-1. Сейчас спустя 4 месяца уровень тормозной жидкости не меняется.

Никому не советую поступать как я — когда очевидно уменьшается уровень тормозной жидкости, но мы всё равно поехали загород. Исправная тормозная система — это залог вашей безопасности и других участников движения.Я проверял уровень через каждые 50 км поездки, но всё могло закончится печально.

Всем исправных автомобилей и безопасного вождения.

Что делать, если постоянно горит лампочка ручника

Каждый автолюбитель может сам определить неполадки с тормозным механизмом. Необходимо лишь найти смотровую яму, эстакаду либо подъемник, тогда помощь механиков автомастерской не понадобится. Однако если вы не уверены в своих силах, лучше обратиться к специалистам.

Проведем некоторые манипуляции, чтобы узнать, почему же горит лампочка ручника, даже если он опущен. Следует:

По окончании предложенных действий лампочка ручника по-прежнему горит? Значит, вам прямая дорога в авторемонтную мастерскую, потому что лучше доверить диагностику тормозной системы профессионалам.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

То, насколько надёжна тормозная система вашего автомобиля, непосредственно влияет на безопасность пассажиров и участников дорожного движения вокруг вас. Тормозная система должна работать, как швейцарские часы, – точно и безотказно. Она должна без промедлений реагировать на нажатие вами педали тормоза.

На приборной панели предусмотрен специальный индикатор, оповещающий водителя о неисправностях и проблемах, возникающих в системе тормозов, в простонародье его именуют как «лампочка ручника» или «индикатор ручника». Зачастую он выглядит как знак восклицания, по бокам которого расположены изогнутые линии. Также может присутствовать надпись Brake. Если загорается лампочка ручника, выдвигаться далее нельзя, пока не выяснится причина такой активности.

Частые проблемы с ручником

1. Чрезмерная и длительная эксплуатация ручного тормоза, в результате которой стальные жгуты троса со временем перетираются.

2. Старение материала.

3. Воздействие различных внешних раздражителей, вследствие чего тросик стояночного тормоза закусывается или рвётся.

4. Частое пользование ручником в моменты экстренного торможения. Осознанно или в панике водитель может сразу задействовать все тормозные элементы автомобиля.

В этих случаях ручник требует замены троса. Это можно провести, находясь под автомобилем: либо лёжа, либо находясь в смотровой яме или на эстакаде.

Нормальная работа лампочки ручника

Индикатор тормозов на приборной панели предназначается, в первую очередь, для того, чтобы уведомить водителя, что автомобиль поставлен на ручник. Начинать движение автомобиля в такой ситуации крайне не рекомендуется. Поэтому перед началом движения необходимо убедиться, что индикатор тормозов не сигнализирует.

Как и все другие диагностические индикаторы транспортного средства, лампочка ручника загорается при включении зажигания, даже при деактивированном стояночном тормозе. В течение пяти-семи секунд индикатор должен погаснуть, но только в том случае, если бортовой компьютер убедится в том, что препятствия движения в системе отсутствуют после полной диагностики системы, и тормоза работают в штатном режиме.

Если при запуске силового агрегата лампочка на панели приборов так и не загорелась, тогда вам следует продиагностировать исправность индикаторов. Частой и наиболее банальной причиной отсутствия индикации лампочки ручника при запуске мотора является её перегорание или обрыв проводов.

На самом деле, причины, по которым может загораться индикатор тормозной системы на приборной панели, можно пересчитать по пальцам. Самые частые случаи, в которых индикатор начинает панически сигнализировать о проблемах, следующие:

• Автомобиль стоит на стояночном тормозе.

• Автомобильные датчики сообщают о том, что в расширительном бачке не хватает тормозной жидкости.

• Разного рода другие неисправности системы тормозов.

Будет полным безрассудством отправиться в поездку с горящим индикатором стояночного тормоза. Но постарайтесь устранить обнаруженную неисправность либо самостоятельно, либо в автосервисе.

Как исправить горение лампочки ручника

Самостоятельно без соответствующих условий, таких как смотровая яма, эстакада или подъёмник, водитель не сможет поставить точный диагноз тяжёлых неисправностей системы автомобильных тормозов. Но к вашему сведению, зачастую индикатор стояночного тормоза загорается при наличии неисправностей, которые можно исправить без внедрения квалифицированных специалистов автомобильного сервиса. Если загорелся индикатор по подозрительным, на ваш взгляд, причинам, тогда следует сделать следующее:

1. Убедитесь в неактивности ручника. Если он деактивирован, тогда снова подымите его и опустите до конца.

2. Проверьте уровень тормозной жидкости. Она должна быть налита до номинальной отметки или хотя бы очень близко к ней. Если же ТЗ недостаточно, тогда долейте её и снова посмотрите на показания индикатора Brakeна панели приборов.

3. Если же после всего вышесказанного проблема не устранилась, достаньте поплавковый датчик из расширительного бачка, прочистите его и постучите. Вполне вероятно, что проблема заключается в неверной диагностике с его стороны.

4. Проверьте тормозные колодки. Если они стёрты более чем на три четверти, то из-за этого вполне возможно загорание лампочки ручного тормоза.

Если после проведения всех вышеперечисленных манипуляций индикация продолжает светиться, тогда самое время обратиться в автомобильный сервис. В таком случае очень осторожно двигайтесь по дороге, предварительно проверив работу педали тормоза.

Что делать, если лампочка ручника не горит

Нужно проверить работу ручного тормоза, если индикатор не горит. Предполагаемые неисправности:

Возможно, неисправность в проводке генератора. К нему подходят провода: красный и коричневый. Включите зажигание и замкните коричневый провод на любую металлическую часть. Должен засветиться указатель аккумулятора совместно с рычагом тормозной системы (происходит дублирование при старте и загорание через диод). Индикатор батареи горит, но лампочка рычага тормоза не светится, значит, диод поврежден.

Рекомендации от водителей со стажем:

Нередко неисправность может возникать из-за тяговой пружины собачки рычага, которая находится внутри. Проблемный элемент следует поменять. Однако не всегда есть возможность это сделать. Просто достаньте и растяните пружину.

Рассмотрим последовательность действий извлечения фиксатора, его починку на примере автомобиля ВАЗ:

Не забывайте читать инструкцию к машине до совершения каких-либо действий, это однозначно принесет пользу.

Вопросы, рассмотренные в материале:

На приборной панели расположен особый указатель, так называемая лампочка ручника. Нередко индикатор выглядит как восклицательный знак, имеющий по бокам дугообразные линии. Помимо этого, может быть надпись «Brake». Если активен тот или иной вид обозначения, следует остановиться и определить, отчего горит лампочка ручника.

Что делать, если горит лампа тормозов на панели приборов?

Самостоятельная диагностика – операция простая. Делится она на две составляющие – механическую и электрическую. Первая – очень важна, поскольку оценивает состояние привода тормозной системы и определяет ее работоспособность.

Сводится проверка механической составляющей к оценке уровня тормозной жидкости в бачке и состояния магистралей привода и компонентов системы – главного тормозного цилиндра и рабочих механизмов.

Тормозной бачок располагается в подкапотном пространстве, справа возле заднего щита моторного отсека. Найти его несложно, поскольку к крышке бачка подходит два провода.

При проверке отсоединяем провода и откручиваем крышку, чтобы определить уровень тормозной жидкости. На стенках бачка расположены метки, по которым и можно понять, сколько жидкости осталось. Нормальным считается уровень выше средины между метками.

Снижение ниже отметки «Min» указывает на утечку жидкости. Поэтому следующий этап — проверка магистралей и тормозных механизмов. Для этого осматриваем колеса с внутренней стороны. Если находим утечку жидкости с механизмов, то на дисках видим подтеки.

Для дополнительной проверки заводим авто и пару раз нажимаем на педаль тормоза, после чего откатываем машину и осматриваем поверхность земли на наличие следов вытекающей жидкости, проверяем уровень жидкости. Если она обнаружена – тормозная магистраль повреждена, при этом количество жидкости снизится.

При утечках тормозной жидкости эксплуатация авто недопустима, поскольку машина лишена тормозов. Лучшим вариантом в этом случае является вызов эвакуатора для доставки авто к месту ремонта. Но если опыта вождения достаточно, то добираемся на СТО или в гараж самостоятельно. Тормозные системы автомобилей обычно имеют два контура, и при пробое магистрали одного из них, второй продолжает работать. Но ввиду того, что эффективность тормозов на авто с поврежденной магистралью сильно снижается, двигаться нужно на небольшой скорости и с включенной аварийной сигнализацией.

Иногда возникает проблема с загорающейся сигнальной лампой при нажатии на педаль тормоза. Причина этого кроется в двух факторах – низком уровне жидкости в бачке и изношенных колодках дисковых тормозов. При торможении жидкость перетекает в рабочие цилиндры и количество ее в бачке падает ниже критической отметки, поэтому лампа и загорается. Лечится это установкой новых колодок и доливкой жидкости в бачок.

Проблемы с электрической составляющей

Если при осмотре выявлено, что магистрали и рабочие элементы системы не подтекают, то причину ищем в электрической составляющей. А поскольку она выполняет сигнальную функцию, то эксплуатация авто продолжается в обычном режиме. Но затягивать с выявлением и устранением проблемы не стоит, поскольку в этом случае сигнальная лампа не сработает при серьезной неисправности – утечке жидкости.

А проблемы с электрической частью возникают в:

Причиной становится и проводка, которая ведёт к перечисленным элементам.

Неисправность датчика уровня жидкости возникает при окислении контактов, к которым подключается проводка, и в пробое поплавка (если он пустотелый). В первом случае теряется контакт между датчиком и проводкой, что и приводит к загоранию лампы. Для устранения зачищаем соединения. Во втором случае трещина в поплавке приводит к его наполнению жидкостью, из-за чего он погружается и замыкает контакты. В этом случае придется заменить крышку вместе с бачком и поплавком.

Проверить работоспособность датчика ручника несложно. Но для этого его нужно сначала обнаружить. Для проверки ставим авто на стояночный тормоз, после чего понажимаем на выступающий шток датчика, следя за лампой. Если она при нажатии штока гаснет, причина кроется не в этом датчике.

В процессе поиска проверяем работоспособность стоп-сигналов. Для этого просим помощника выжать педаль газа, а сами осматриваем фонари. Перегоревшая лампа запросто может стать причиной горящей сигнальной лампы.

Что касается датчиков износа колодок, то причина обычно кроется не в них самих, а в толщине фрикционных накладок. Меняем колодки, чтобы проблема решилась.

Напоследок отметим, что это основные причины горящей сигнальной лампы тормозной системы. Но в процессе поиска причины не лишним будет изучение схемы электропроводки, чтобы понять, что входит в схему и определить круг элементов, которые необходимо проверить.

Загорелась аварийная лампа тормозов

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Основные значки на приборной панели

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Зачем нужна лампочка ручника

Большинство указателей, которые находятся на консоли машины, представляют собой индикаторы тревоги. Они показывают, что в автомобиле случилась какая-то поломка или что-то неисправно. В подобной ситуации необходимо воспользоваться услугами автосервиса, где вашему транспорту сделают компьютерную диагностику и предложат необходимый ремонт.

Первоначально, если горит лампочка ручника, это не является показателем неисправностей и ошибок. Просто автомобиль на ручном тормозе, индикатор светится при поднятом ручнике. Если рычаг опустить, то лампочка перестает гореть. Легко понять, что указатель на приборной панели соединен с тормозным механизмом.

В принципе, вы можете увидеть, что лампочка ручника горит и при небольшом изменении положения рычага. Приподнимите его совсем немного, не доводя до первого щелчка. И вот контакт уже замкнулся, а индикатор засветился.

Светового сигнала нет при условии, что рычаг принял крайнее горизонтальное положение. И если машина тронулась с места, но индикатор так и горит, следовательно, вы не опустили ручник до конца. Данное обстоятельство приводит большинство автомобилистов в недоумение.

Однако свечение индикатора может указывать и на некоторые повреждения тормозных функций транспорта. В действительности роль лампочки заключается не только в том, чтобы сигнализировать о положении рычага. Она также сообщает шоферу о различных неисправностях: растянулся трос механизма или объем «тормозухи» в гидравлической системе недостаточен. Возможен и ряд других факторов, которые заставляют индикатор гореть.

В случае если лампочка ручника горит или вспыхивает, мигает при движении автомобиля и совсем не отзывается на поднятие/опускание тормозного рычага, значит, у машины появилась проблема с тормозами. Такая ситуация очень опасна! Следует незамедлительно посетить авторемонтную мастерскую и выяснить причины, которые спровоцировали свечение лампочки ручника.

Поездив в тишине 2 дня, на свой страх и риск включил магнитолу. Теперь при включении задней передачи у меня включается камера заднего вида, которой нет (но скоро будет). Как то они мне её активировали. И вот уже месяц езжу без этой проблемы. Получается, они устранили таки проблему, сами того не подозревая.На мой взгляд, был какой то коротыш или неконтакт в контактах проводов (извините за каламбур), которые приходят в магнитолу. Поэтому, если у вас возникнет такая же ошибка, сначала попробуйте просто не включать магнитолу :))) Вот такая логика русского автопрома.

Провал педали тормоза

Для начала нужно открутить четыре гайки крепления металлического кожуха (этот кожух называется термоэкраном защиты пола кузова).

Открутив гайки и сдвинув кожух в сторону, мы освободим доступ к гайкам регулировки троса стояночного тормоза. Для этого нужно снять резинку, удерживающую глушитель в подвешенном состоянии (она называется «подушка подвески системы выпуска газов»

Если ее не снять, то мы не сможем сдвинуть кожух, который только что открутили, он будет в нее упираться. Резиновую подвеску глушителя можно снять с помощью обычного гаечного ключа, как на фото ниже.

Сняв резинку, отодвигаем защитный кожух в сторону передней части автомобиля.

Отодвинув кожух, мы откроем доступ к регулировочным гайкам троса стояночного тормоза.

ВАЖНО: Перед началом регулировки, убедитесь, что рычаг «ручника» опущен вниз до упора! Чтобы автомобиль не укатился (без тормозов), подложите под колесо какой-нибудь упор: кирпич, например.

Если вам такое «самоистязание» не по душе, тогда вообще на время снимите глушитель, чтобы он не мешал свободной регулировке. В моем случае, я закрутил гайку натяжителя примерно на 10 мм. Что мне это дало? До регулировки рычаг ручника откидывался на 8 щелчков, а после регулировки всего на 2 щелчка.

Теперь все собираем в обратной последовательности, а для этого нужно:

Кстати, педаль тормоза, после регулировки ручника, перестала проваливаться. Конечно, тормоза стали работать не как на новом автомобиле, только что выехавшем из салона, но вполне сносно. Так что, замена колодок пока откладывается на какое-то время.

Спасибо, что дочитали до конца, до встречи в новых выпусках бортового журнала!
