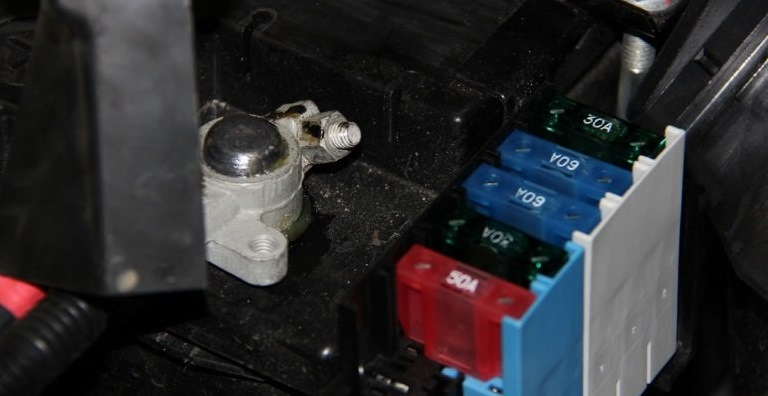

Как называется предохранитель на аккумуляторе лада гранта какой это службы

Блок в салоне

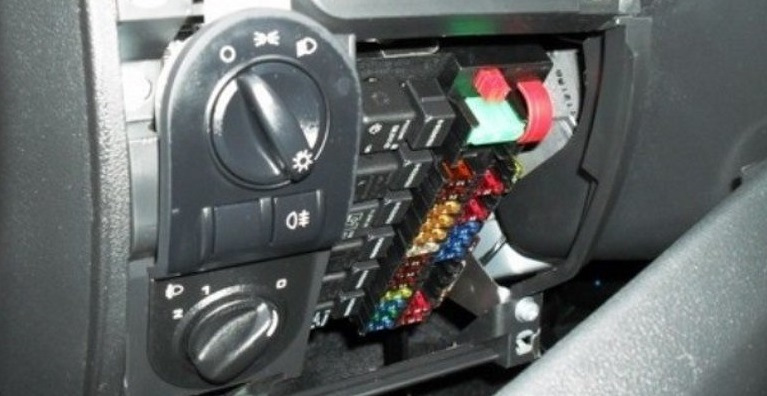

Основной блок предохранителей и реле находится в салоне, под панелью приборов со стороны водителя, за защитной крышкой.

Для того что бы её снять надо потянуть за её края.

Фото — пример исполнения

На обратной стороне которой должна быть нанесен актуальная схема для Вашей модели Гранта.

Вариант 1

F115А Электронный блок управления двигателем, реле электро вентилятора системы охлаждения, топливные форсунки

F230А Электро стеклоподъемники

F315А Аварийная сигнализация

F420А Стеклоочиститель, подушка безопасности

F515А Реле (клемма 15)

F67,5А Фонарь заднего хода гранты

F77,5А Электронный блок управления двигателем

F825А Обогрев заднего стекла

F95А Лампы габаритного света с правой стороны

F105А Лампы габаритного света с левой стороны

F115А Фонарь заднего противотуманного света

F127,5А Лампа ближнего света правой блок-фары

F137,5А Лампа ближнего света левой блок-фары

F1410А Лампа дальнего света правой блок-фары гранта

F1510А Лампа дальнего света левой блок-фары

F1610А Правая противотуманная фара

F1710А Левая противотуманная фара

F1820А Обогрев передний сидений, прикуриватель

F2015А Звуковой сигнал, прикуриватель, замок багажного отделения, диагностический разъем

F2115А Топливный насос, предохранитель бензонасоса

F2215А Блок дистанционного управления центральным замком

F2310А Лампы дневных ходовых огней

F2510А Плафон освещения салона, сигналы торможения

F3150А Обогрев стекла

F3230А Электро усилитель рулевого управления, климатическая установка (предохранитель кондиционера)

За работу прикуривателя отвечает предохранитель номер 20 на 15А.

K1Реле электро вентиляторов охлаждения радиатора

K2Реле электро вентиляторов охлаждения радиатора

K3Дополнительное реле стартера

K4Разгрузочное реле выключателя зажигания

К5Реле аварийной сигнализации

K6Реле обогрева сидений / Реле очистителя

K7Реле дальнего света фар

K8Реле звукового сигнала

K9Реле ближнего света фар

K10Реле обогрева заднего стекла и наружных зеркал

K11Главное реле ЭСУД

K12Реле топливного насоса

K13Реле света заднего хода

K14Реле электро вентиляторов охлаждения радиатора

K15Реле обогрева ветрового стекла

K16Реле обогрева ветрового стекла

K17Реле муфты компрессора кондиционера

Вариант 2

Пример схемы с обратной стороны крышки

F115А Катушки зажигания, Форсунки, Контроллер системы управления двигателем

F230А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни

F310А Аварийная сигнализация

F415А Контроллер системы надувных подушек безопасности

F57,5А Клемма 15 приборов

F67,5А Свет заднего хода, Контроллер управления автоматической коробкой переключения передач (Норма, Люкс)

F77,5А Клапан продувки адсорбера, Датчик массового расхода воздуха/ датчик давления, Датчик фаз, Датчики концентрации кислорода

F87,5АОбогрев заднего стекла

F95А Габаритные огни правого борта

F105А Габаритные огни левого борта, Подсветка приборов и клавиш, Фонари освещения номерного знака, Плафон освещения багажника, Плафон освещения вещевого ящика

F115А Задние противотуманные огни

F1210А Ближний свет, правая фара, Электро корректор правой фары

F1310А Ближний свет, левая фара, Электро корректор левой фары

F1415А Прикуриватель в багажнике

F1510А Очиститель заднего стекла, Омыватель заднего стекла

F165А Норма, Люкс: Модуль двери водителя, Стандарт: Резерв

F1920А Стандарт: Блокировка двери, Норма, Люкс: Резерв

F2110А Дальний свет, правая фара

F2210А Дальний свет, левая фара

F2310А Норма, Люкс: Правая противотуманная фара Стандарт: Резерв

F2410А Норма, Люкс: Левая противотуманная фара Стандарт: Резерв

F2515А Обогрев передних сидений

F265А Блок управления АБС

F2815А Топливный насос

F2920А Центральный блок кузовной электроники (Норма, Люкс) Очиститель ветрового стекла, Омыватель ветрового стекла

F317,5А Норма, Стандарт: Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установкой Стандарт: Резерв

F327,5А Сигнал торможения, Плафон освещения салона

F3325А Блок управления АБС

F345А Комбинация приборов, Диагностический разъем

F3510А Норма, Люкс: Центральный блок кузовной электроники Стандарт: Резерв

F3610А Звуковой сигнал

F3710А Мультимедийная система

F4230А Стандарт: Электро стеклоподъемники Норма, Люкс: Резерв

F4350А Норма, Люкс: Контроллер АМТ Стандарт: Резерв

F4430А Электро вентилятор отопителя, Контроллер системы автоматического управления климатической установкой (Норма, Люкс)

F4525А Обогреватель заднего стекла

За прикуриватель отвечает предохранитель номер 27 на 15А.

Подробное обозначение предохранителей для моделей с 2019 года

F115А Реле электро вентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером или климатической установкой), Реле электро вентилятора радиатора максимальной скорости К4, Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой)

15А Контроллер системы управления двигателем

15А Форсунки цилиндров, Катушки зажигания 2×2 (для 8-клап. ДВС), Катушки зажигания (для 16-клап. ДВС)

F27,5А Клапан заслонки впускной трубы (для 16-клап. ДВС 21127), Клапан продува адсорбера

7,5А Датчики кислорода, Датчик фаз (для 16-клап. ДВС), Датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126)

7,5А Селектор АМТ (в исполнении с контроллером АМТ)

7,5А Блок управления системой контроля давления в шинах (кл. 30) (РЕЗЕРВ)

F35А Контроллер анти блокировочной системы тормозов/ Контроллер системы курсовой устойчивости

F415А Контроллер управления системой надувных подушек безопасности

F57,5А Реле стартера К2/ Контроллер автоматической коробки передач, Разгрузочное реле выключателя зажигания К1,

7,5А Реле обогрева сидений К13 (в вариантном исполнении), Реле обогрева заднего стекла Кб, Реле обогрева ветрового стекла К14 (в вариантном исполнении)

7,5А Реле топливного насоса К12

7,5А Блок управления электро обогревом ветрового стекла

7,5А Контроллер системы управления двигателем

7,5A Аудиосистема Контроллер электро усилителя рулевого управления Переключатель стеклоочистителя Центральный блок кузовной электроники (в вариантном исполнении) Терминальный блок «ЭРА-ГЛОНАСС» Выключатель педали сцепления (для механической коробки передач) Выключатель педали тормоза Комбинация приборов Блок управления системой блокировки дверей (в вариантном исполнении) Выключатель блокировки двери водителя Выключатель кондиционера (в вариантном исполнении) Датчик скорости автоматической коробки передач (в вариантном исполнении) Переключатель режимов автоматической коробки передач (в вариантном исполнении) Контроллер АМТ (в вариантном исполнении) Блок управления системой контроля давления в шинах (РЕЗЕРВ)

F65A Обогрев зеркал

F710A Дальний свет правого борта

F810A Дальний свет левого борта

F95A Габаритные огни правого борта

F105A Габаритные огни левого борта,

5A Фонари освещения номерного знака, Плафон освещения багажника (в вариантном исполнении)

5A  Подсветка приборов и клавиш

F115A Задние противотуманные огни

F1210A Ближний свет правого борта

F1310A Ближний свет левого борта

F1420A Центральный блок кузовной электроники

20A Очиститель заднего стекла (в вариантном исполнении), Омыватель ветрового стекла, Очиститель ветрового стекла

20A Подрулевой переключатель стеклоочистителей

F1510A Очиститель заднего стекла, Омыватель заднего стекла

F167.5A Указатели поворота, Свет заднего хода, Блок управления системой парковки (в вариантном исполнении)

F175A Блок управления системой блокировки дверей

F185/15/20A Выключатель привода замка багажника, Реле управления приводом замка багажника, Освещение багажника, Блок управления системой блокировки дверей

F2115А Электродвигатель топливного насоса

F227,5А Выключатель сигнала торможения, Сигналы торможения, Дополнительный сигнал торможения

7,5А Контроллер анти блокировочной системы тормозов/ Контроллер системы курсовой устойчивости (ABS / ESP), Контроллер АМТ (в вариантном исполнении)

F235А Комбинация приборов

5А Диагностический разъем

F2410А Реле звукового сигнала К8

F2515А Патрон для подключения дополнительных потребителей в салоне/ Прикуриватель

10А Разгрузочное реле выключателя зажигания К1

F2710А Противотуманная фара правого борта

F2810А Противотуманная фара левого борта

F2915А Обогрев передних сидений

F3010А Дневные ходовые огни

F3110А Центральный блок кузовной электроники: указатели поворотов; питание блока кузовной электроники; дневные ходовые огни

F3230А Центральный блок кузовной электроники: электро стеклоподъемники; замки дверей и багажника; датчик дождя; плафон освещения вещевого ящика; плафон освещения багажника; блок освещения салона

F335А Модуль двери водителя

F347,5А Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой)

7,5А Контроллер системы автоматического управления климатической установкой

F3515А Контроллер автоматической коробки передач

15А Привод управления автоматической коробкой передач

F3615А Аварийная сигнализация: реле К15; реле К16

F375/15/25A Выключатель привода замка багажника, Реле управления приводом замка багажника, Освещение багажника, Блок управления системой блокировки дверей

F3810А Дневные ходовые огни

F3915А Патрон для подключения дополнительных потребителей в багажнике (в вариантном исполнении)

F4010А К разъему светотехники прицепа

F4150А Обогрев ветрового стекла

F4230А Обогрев наружных зеркал

30А Обогрев заднего стекла

F4350А Контроллер АМТ

F4430А Электро вентилятор отопителя (в вариантном исполнении)

30А Контроллер системы автоматического управления климатической установкой (в вариантном исполне­нии)

F4530А Электро стеклоподъемники передних дверей

30А Управление наружными зеркалами (в вариантном исполнении)

За прикуриватель отвечает предохранитель номер 25 на 15А.

К1Разгрузочное реле выключателя зажигания

К2Дополнительное реле стартера

КЗРеле очистителя ветрового стекла / Реле автозапуска (в вариантном исполнении)

К4Реле электро вентилятора радиатора максимальной скорости

К5Реле поворотов и аварийной сигнализации / Реле К15А (автозапуск) (в вариантном исполнении)

КбРеле обогрева заднего стекла / реле стеклоподъемников

К7Реле дальнего света фар

К8Реле звукового сигнала

К9Реле ближнего света фар

К10Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой)

К11Главное реле ЭСУД

К12Реле топливного насоса

К13Реле обогрева сидений (в вариантном исполнении)

К14Реле обогрева ветрового стекла (в вариантном исполнении)

К15реле включения лампы заднего хода

К17Реле вентилятора радиатора в режиме автозапуска

К18Реле электро вентилятора радиатора минимальной скорости

Предохранители и реле в Лада Гранта, электрические схемы

Если вы купили Гранту и у вас начались проблемы с электрикой, возможно вы столкнулись с заводским браком. Но не пугайтесь раньше времени, первым делом нужно проверить предохранители и реле в Лада Гранта и выяснить причину неисправности. Если вам повезёт, то отделаетесь простой заменой предохранителя.

Если нет, то возможно придётся ехать в автосервис или же устранять неполадки электроники самому. Запомните — главное в таких случаях полностью разобраться в проблеме, не жалейте на это времени, ведь любой автовладелец должен знать как можно больше про свой автомобиль (тем более отечественный).

Блок предохранителей

Блок предохранителей в Гранте находится слева от рулевой колонки, около ручек включения света. Чтобы снять крышку и добраться до предохранителей и реле, потяните верхнюю левую часть крышки на себя.

Сделано удобно, всё находится под рукой и не надо никуда лезть, вставая с водительского сиденья. Может быть это намёк на то, что их часто придётся менять, а может просто удобство — разработчикам виднее.

F1 (15 А) — блок управления двигателем, форсунки, катушка зажигания, реле вентилятора охлаждения, КЗ 2х2.

Если у вас проблемы с электроникой, и замена этого предохранителя не помогает, в худшем случае придётся перепрошивать ЭБУ или менять его. Также при перегорании этого предохранителя перестают работать форсунки и катушка зажигания, что делает работу двигателя невозможной. Поэтому если Гранта не заводится, проверьте первым делом данный предохранитель.

F2 (30 А) — электростеклоподъемники.

Если не работают и замена предохранителя не помогает, попробуйте выдернуть его совсем или снять клемму с аккумулятора на пару минут, затем подключите снова. Таким способом должны сброситься все временные ошибки и если дело в них, стеклоподъёмники снова заработают.

F3 (15 А) — аварийная сигнализация. Если не работает, проверьте этот предохранитель, а также кнопку включения «аварийки», её контакты и работоспособность ламп.

F4 (20 А) — стеклоочиститель, подушка безопасности. Если на приборной панели загорелась контрольная лампа отсутствия подушки безопасности, проверьте этот предохранитель. Дело может быть либо в нём, либо в электронном блоке, либо в самих подушках.

Если не работает стеклоочиститель и данный предохранитель целый, проверьте также реле K6, ручку включения, надёжность подключения к ней разъёмов, а также сам электропривод стеклоочистителя.

F5 (7,5 А) — клемма 15 замка зажигания. Если проблемы с включением зажигания, проверьте этот предохранитель, а также надёжность соединений проводов к клеммам замка.

F6 (7,5 А) — лампа заднего хода. Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре.

F7 (7,5 А) — ДМРВ, клапан адсорбера, датчик кислорода, датчик скорости. Если двигатель работает неустойчиво, не держит холостые обороты или самопроизвольно глохнет, дело может быть в этом предохранителе либо соответствующем датчике. О том, как проверить ДМРВ у нас уже была статья.

F8 (30 А) — обогрев заднего стекла. Если он не работает, проверьте этот предохранитель, клеммы подключения проводов к обогревателю, а также целлостность его элементов.

F9 (5 А) — правые габаритные лампы

F10 (5 А) — левые габаритные лампы. Если не горят габариты, дело может быть в этих предохранителях или в самих лампах, а также их разъёмах. Не помешает проверить переключатель габаритов на приборной панели.

F11 (5 А) — задние противотуманные фары. Если они не работают, но данный предохранитель целый, дело может быть в переключателе на приборной панели или в самих лампах, а также их разъёмах

F12 (7,5 А) — правая лампа ближнего света F13 (7,5 А) — левая лампа ближнего света. Если не работает ближний свет в двух фарах одновременно, дело может быть в реле K9, либо в ручке включения ближнего света и её контактах. Если не горит только одна лампа, скорее всего дело в этом предохранителе или в самой лампе, которую нужно заменить.

F14 (10 А) — правая лампа дальнего света F15 (10 А) — левая лампа дальнего света. Если не работают обе фары дальнего света, дело может быть в реле K7. Если только одна — заменить предохранитель и/или лампу.

F16 (10 А) — Передняя правая противотуманная фара

F17 (10 А) — Передняя левая противотуманная фара. Если они не работают, проверьте переключатель на приборной панели, а также его контакты. Если не работает одна противотуманная фара, скорее всего сгорела лампа и нужно её заменить.

F18 (15 А) — обогрев передних сидений. Если он не работает, но данный предохранитель целый, проверьте кнопку включения обогрева на приборной панели.

F19 (10 А) — ABS. Если при нажатии на педаль тормоза на скользкой дороге колёса блокируются и педаль не «отпружинивает» назад, значит ABS не работает и дело может быть в этом предохранителе или в механических элементах системы торможения.

F20 (15 А) — диагностический разъём, звуковой сигнал, замок багажника, КПП, прикуриватель. Очень частое перегорание данного предохранителя обычно вызывается замыканием или неправильным подключением приборов в разъём прикуривателя. Если не открывается багажник, это может быть связано с прикуривателем. Заменив данный предохранитель, проблема должа решиться.

F21 (15 А) — электрический бензонасос. Если автомобиль неожиданно заглох посередине дороги и бензина в баке очень мало, может быть сгорел этот предохранитель. Без нагрузки (без бензина) работа бензонасоса может привести к его выходу из строя. Поэтому заправьтесь и проверьте данный предохранитель.

F22 (15 А) — центральный замок.

Если например работает только центральный замок водительской двери, а остальные не запираются, дело может быть в этом предохранителе, а также в блоке управления. Лучше доверить диагностику и ремонт специалистам, если нет опыта.

F23 (10 А) — лампы дневных ходовых огней. Если не работают огни с обоих сторон, скорее всего дело в этом предохранителе или в переключателе на приборной панели. Если не работает лампа только с одной стороны, скорее всего дело в самой лампе.

F24 (7,5 А) — кондиционер. Если он не работает и этот предохранитель целый, возможно дело в ручке включения на приборной панели. Диагностику системы кондиционера лучше доверить специалистам. Может быть требуется его заправка или обслуживание.

F25 (10 А) — освещение салона, лампы стоп-сигналов. Если не работают стоп-сигналы и данный предохранитель целый, дело может быть в самих лампах и их разъёмах или в выключателе стоп-сигналов в педальном приводе.

F26 (25 А) — ABS. Аналогично F19

F27 — резерв F28 — резерв F29 — резерв

F30 — резерв

F31 (50 А) — обогрев лобового стекла

F32 (30 А) — печка, электроусилитель руля. Если при повороте руля наблюдается неравномерная работа усилителя или руль поворачивается с трудом, проверьте данный предохранитель. Также дело может быть в электронном блоке управления или недостаточном уровне тормозной жидкости в бачке электроусилителя.

Блок реле Лада Гранта

Реле находятся в том же блоке предохранителей и реле, который расположен слева от рулевой колонки под крышкой.

K1 — реле вентилятора печки

K2 — реле электростеклоподъемников. Если они не работают, проверьте также предохранитель F2, если не поможет, то дело может быть в блоке управления.

K3 — реле стартера. Если он не работает (не крутит) и данное реле рабочее, проверьте уровень заряда аккумулятора. Также дело может быть во втягивающем или в замке зажигания и его контактах.

K4 — реле клеммы 15 замка зажигания

K5 — реле поворотников и аварийной сигнализации. Если поворотники горят и не выключаются, возможно замкнуло это реле. Проверьте также предохранитель F3 (режим «аварийки»).

K6 — реле стеклоочистителя. Проверьте также предохранитель F4.

K7 — реле дальнего света. Проверьте также предохранители F14 и F15 и сами лампы.

K8 — реле звукового сигнала. Проверьте также предохранитель F20, контакты выключателя сигнала на руле.

K9 — реле ближнего света. Проверьте также предохранители F12 и F13 и сами лампы.

K10 — реле обогрева заднего стекла. Если не работает обогрев, дело может быть и в предохранителе F8.

K11 — реле блока управления двигателем. Проверьте также предохранитель F1.

K12 — реле электрического бензонасоса. Проверьте также предохранитель F21.

Силовые предохранители

Блок силовых предохранителей находится под капотом и расположен между аккумулятором, опорой стойки и бачком охлаждающей жидкости. Выглядит в виде вертикально установленной коробки. Сняв с неё верхнюю крышку, появляется доступ к силовым предохранителям.

F1 (50 A) — электроусилитель руля. Если руль крутится туго, проверьте также предохранитель F32.

F2 (30 A) — вентилятор отопителя

F3 (60 A) — генератор. Если происходит быстрый разряд аккумулятора или горит лампа разряда, проверьте данный предохранитель, а также работу самого генератора и его щётки.

F4 (60 A) — генератор

F5 (30 A) — ближний свет фар. Проверьте также реле K9 и предохранители F12, F13.

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену предохранителей и реле выполняйте только на заглушённом двигателе с выключенным зажиганием.

Предохранители и реле ВАЗ 2107

Устройство карбюратора Солекс

Новая схема блока предохранителей Гранта Стандарт и Гранта Норма

Автомобили ВАЗ 2190, ВАЗ 2191 — 2011, 2012, 2013, 2014, 2015 года выпуска. Рассмотрены также автомобили Лада Гранта Лифтбек, Гранта Люкс, Гранта стандарт, Гранта Норма. Расшифровка предохранителей и реле в монтажном блоке лады гранты. Новая схема монтажного блока предохранителей Гранта Стандарт.

Новая схема монтажного блока предохранителей Гранта Норма.

№Ток, АЗащищаемые цепи

F115Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки

F420Стеклоочиститель, подушка безопасности

F57,5Реле (клемма 15)

F67.5Фонарь заднего хода гранты

F77,5Электронный блок управления двигателем

F825Обогрев заднего стекла

F95Лампы габаритного света с правой сторо­ны автомобиля

F105Лампы габаритного света с левой стороны гранты

F115Фонарь заднего противотуманного света

F127,5Лампа ближнего света правой блок-фары

F137,5Лампа ближнего света левой блок-фары

F1410Лампа дальнего света правой блок-фары гранта

F1510Лампа дальнего света левой блок-фары

F2015Звуковой сигнал, предохранитель прикуривателя гранта, замок ба­гажного отделения, диагностический разъем

F2115Топливный насос, предохранитель бензонасоса гранты.

F2215Блок дистанционного управления централь­ным замком

F2310Лампы дневных ходовых огней

F2510Плафон освещения салона, сигналы тормо­жения

F3230Электроусилитель рулевого управления*, климатическая установка (предохранитель кондиционера гранта)

Реле монтажного блока в салоне автомобиля

К1Реле вентилятора системы охлажденияЭлектродвигатель вентилятора системы охлаждения

К2Реле стеклоподъемниковЭлектродвигатели стеклоподъемников

КЗРеле стартераТяговое реле стартера

К4Дополнительное релеЦепи управления: реле ближнего и дальнего света фар, дневными ходовыми огнями, элементом обогрева зад­него стекла, электродвигателем вентилятора отопителя, очистителем и омывателем ветрового стекла

К5Реле-прерыватель указателей поворота и аварийной сигнализацииЛампы указателей поворота в блок-фарах, задних фона­рях и боковых указателях поворота

К6Реле очистителя ветрового стеклаЭлектродвигатель очистителя ветрового стекла

К7Реле дальнего света фарБлок-фары (дальний свет)

К8Реле звукового сигналаЗвуковой сигнал

К9Реле ближнего света фарБлок-фары (ближний свет)

К10Реле обогрева заднего стеклаЭлемент обогрева заднего стекла

К11Главное релеСистема управления двигателем

К12Реле топливного насосаТопливный насос

Расположение блока предохранителей под капотом

Расшифровка предохранителей расположенных в моторном отсеке.

№Сила тока, АЧто защищает

F130Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне

F430Вентилятор отопителя (предохранитель печки гранты)

F550Электроусилитель рулевого управления

Для исполнения ЛЮКС расположение и назначение предохранителей под капотом немного другое.

№ предохранителяНоминалЗащищаемые цепи

F150AОбогреватель ветрового стекла

F440A (в комплектации без климатической установки — 30А)Электровентиляторы охлаждения радиатора

F550AЭлектромеханический усилитель рулевого управления

F640AБлок управления антиблокировочной системой тормозов (ABS)

Разновидности блоков предохранителей устанавливаемых в Lada Granta.

Электрические цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей, и реле салона автомобиля исполнений «норма/люкс»

F225AЦентральный блок кузовной электроники

F315AКонтроллер управления автоматической коробкой переключения передач

Привод управления автоматической коробкой переключения передач

F415AКонтроллер системы надувных подушек безопасности

F57.5AКлемма 15 приборов

F67.5AСвет заднего хода

Блок управления системой безопасной парковки

F77.5AКлапан продувки адсорбера

F825AОбогреватель заднего стекла

Обогреватели наружных зеркал

F95AГабаритные огни правого борта

F105AГабаритные огни левого борта

F115AЗадние противотуманные огни

F1210AБлижний свет, правая фара

Электрокорректор правой фары

F1310AБлижний свет, левая фара

Электрокорректор левой фары

F1410AДальний свет, правая фара

F1510AДальний свет, левая фара

F1610AПравая противотуманная фара

F1710AЛевая противотуманная фара

F1820AОбогреватели передних сидений

F195AБлок управления антиблокировочной системой тормозов

F2225AОмыватель ветрового стекла

F247.5AМуфта компрессора кондиционера

F2610AЦентральный блок кузовной электроники

F31(для блока пред-й ф. АВАР) / F27(для блока пред-й ф. Delphi)25AБлок управления антиблокировочной системой тормозов

F32(для блока пред-й ф. АВАР) / F28(для блока пред-й ф. Delphi)30AЭлектровентилятор отопителя

F25AДневные ходовые огни

F1920АМоторедукторы блокировки замков дверей

F2215AОмыватель ветрового стекла

F31(для блока пред-й ф. АВАР) / F27(для блока пред-й ф. Delphi)30AЭлектростеклоподъемники передних дверей

Реле, расположенные в блоке предохранителей, и реле салона автомобиля исполнений «норма» и «люкс»

№ релеНоминалНазначение реле

K130AРеле электровентиляторов охлаждения радиатора

K230AРеле электровентиляторов охлаждения радиатора

K330AДополнительное реле стартера

K450AРазгрузочное реле выключателя зажигания

K630АРеле обогрева сидений

K720AРеле дальнего света фар

K820AРеле звукового сигнала

K920AРеле ближнего света фар

K1020AРеле обогрева заднего стекла и наружных зеркал

K1120AГлавное реле ЭСУД

K1220AРеле топливного насоса

K1330AРеле света заднего хода

K1430AРеле электровентиляторов охлаждения радиатора

K1530AРеле обогрева ветрового стекла

K1630AРеле обогрева ветрового стекла

K1730AРеле муфты компрессора кондиционера

Реле, расположенные в блоке предохранителей, и реле салона автомобиля исполнения «стандарт»

K130AРеле электровентилятора охлаждения радиатора

К5Реле указателей поворота и аварийной сигнализации

K1330AРеле аварийной сигнализации дополнительное

K1430AРеле аварийной сигнализации дополнительное

Схема электрических соединений панели приборов Лада Гранта

Блок предохранителей в моторном отсеке

№ А Защищаемые цепи

150Обогреватель ветрового стекла

430* 40Электровентилятор охлаждения радиатора

550Электромеханический усилитель рулевого управления

640Блок управления антиблокировочной системой тормозов

Автомобили ВАЗ 2190, ВАЗ 2191 — 2011, 2012, 2013, 2014, 2015 года выпуска. Рассмотрены также автомобили Лада Гранта Лифтбек, Гранта Люкс, Гранта стандарт, Гранта Норма. Расшифровка предохранителей и реле в монтажном блоке лады гранты.
Новая схема монтажного блока предохранителей Гранта Стандарт.

№
Ток, А
Защищаемые цепи

F1
15
Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки

F4
20
Стеклоочиститель, подушка безопасности

F5
7,5
Реле (клемма 15)

F6
7.5
Фонарь заднего хода гранты

F7
7,5
Электронный блок управления двигателем

F8
25
Обогрев заднего стекла

F9
5
Лампы габаритного света с правой сторо­ны автомобиля

F10
5
Лампы габаритного света с левой стороны
гранты

F11
5
Фонарь заднего противотуманного света

F12
7,5
Лампа ближнего света правой блок-фары

F13
7,5
Лампа ближнего света левой блок-фары

F14
10
Лампа дальнего света правой блок-фары гранта

F15
10
Лампа дальнего света левой блок-фары

F20
15
Звуковой сигнал, предохранитель прикуривателя гранта, замок ба­гажного отделения, диагностический разъем

F21
15
Топливный насос, предохранитель бензонасоса гранты.

F22
15
Блок дистанционного управления централь­ным замком

F23
10
Лампы дневных ходовых огней

F25
10
Плафон освещения салона, сигналы тормо­жения

F32
30
Электроусилитель рулевого управления*, климатическая установка (предохранитель кондиционера гранта)

К1
Реле вентилятора системы охлаждения
Электродвигатель вентилятора системы охлаждения

К2
Реле стеклоподъемников
Электродвигатели стеклоподъемников

КЗ
Реле стартера
Тяговое реле стартера

К4
Дополнительное реле
Цепи управления: реле ближнего и дальнего света фар, дневными ходовыми огнями, элементом обогрева зад­него стекла, электродвигателем вентилятора отопителя, очистителем и омывателем ветрового стекла

К5
Реле-прерыватель указателей поворота и аварийной сигнализации
Лампы указателей поворота в блок-фарах, задних фона­рях и боковых указателях поворота

К6
Реле очистителя ветрового стекла
Электродвигатель очистителя ветрового стекла

К7
Реле дальнего света фар
Блок-фары (дальний свет)

К8
Реле звукового сигнала
Звуковой сигнал

К9
Реле ближнего света фар
Блок-фары (ближний свет)

К10
Реле обогрева заднего стекла
Элемент обогрева заднего стекла

К11
Главное реле
Система управления двигателем

К12
Реле топливного насоса
Топливный насос

№
Сила тока, А
Что защищает

F1
30
Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне

F4
30
Вентилятор отопителя (предохранитель печки гранты)

F5
50
Электроусилитель рулевого управления

№ предохранителя
Номинал
Защищаемые цепи

F1
50A
Обогреватель ветрового стекла

F4
40A (в комплектации без климатической установки — 30А)
Электровентиляторы охлаждения радиатора

F5
50A
Электромеханический усилитель рулевого управления

F6
40A
Блок управления антиблокировочной системой тормозов (ABS)

F2
25A
Центральный блок кузовной электроники

F3
15A
Контроллер управления автоматической коробкой переключения передач

F4
15A
Контроллер системы надувных подушек безопасности

F5
7.5A
Клемма 15 приборов

F6
7.5A
Свет заднего хода

F7
7.5A
Клапан продувки адсорбера

F8
25A
Обогреватель заднего стекла

F9
5A
Габаритные огни правого борта

F10
5A
Габаритные огни левого борта

F11
5A
Задние противотуманные огни

F12
10A
Ближний свет, правая фара

F13
10A
Ближний свет, левая фара

F14
10A
Дальний свет, правая фара

F15
10A
Дальний свет, левая фара

F16
10A
Правая противотуманная фара

F17
10A
Левая противотуманная фара

F18
20A
Обогреватели передних сидений

F19
5A
Блок управления антиблокировочной системой тормозов

F22
25A
Омыватель ветрового стекла

F24
7.5A
Муфта компрессора кондиционера

F26
10A
Центральный блок кузовной электроники

F31(для блока пред-й ф. АВАР) / F27(для блока пред-й ф. Delphi)
25A
Блок управления антиблокировочной системой тормозов

F32(для блока пред-й ф. АВАР) / F28(для блока пред-й ф. Delphi)
30A
Электровентилятор отопителя

F2
5A
Дневные ходовые огни

F19
20А
Моторедукторы блокировки замков дверей

F22
15A
Омыватель ветрового стекла

F31(для блока пред-й ф. АВАР) / F27(для блока пред-й ф. Delphi)
30A
Электростеклоподъемники передних дверей

№ реле
Номинал
Назначение реле

K1
30A
Реле электровентиляторов охлаждения радиатора

K2
30A
Реле электровентиляторов охлаждения радиатора

K3
30A
Дополнительное реле стартера

K4
50A
Разгрузочное реле выключателя зажигания

K6
30А
Реле обогрева сидений

K7
20A
Реле дальнего света фар

K8
20A
Реле звукового сигнала

K9
20A
Реле ближнего света фар

K10
20A
Реле обогрева заднего стекла и наружных зеркал

K11
20A
Главное реле ЭСУД

K12
20A
Реле топливного насоса

K13
30A
Реле света заднего хода

K14
30A
Реле электровентиляторов охлаждения радиатора

K15
30A
Реле обогрева ветрового стекла

K16
30A
Реле обогрева ветрового стекла

K17
30A
Реле муфты компрессора кондиционера

K1
30A
Реле электровентилятора охлаждения радиатора

К5
Реле указателей поворота и аварийной сигнализации

K13
30A
Реле аварийной сигнализации дополнительное

K14
30A
Реле аварийной сигнализации дополнительное

Блок под капотом

Он расположен рядом с аккумуляторной батареей.

Фото — схема

Вариант 3

Где находятся предохранители Лада Гранта

Блок предохранителей находится возле левой ноги водителя. Чтобы открыть крышку нужно потянуть за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки (№4 и 5) и снимите крышку.

Как открыть крышку монтажного блока Лада Гранта

Установка крышки монтажного блока производится в следующем порядке: сначала защелкиваете правую часть крышки, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.

Крышка монтажного блока Лада Гранта

На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K).

Схема предохранителей Лада Гранта

Предохранитель Сила тока, А Защищаемая цепь F1 15 — Реле включения вентилятора охлаждения двигателя — КЗ 2х2 — Контроллер(блок управления двигателем) — Форсунки — Катушка зажигания F2 30 Электростеклоподъемники F3 15 Аварийная сигнализация F4 20 — Стеклоочиститель — Подушка безопасности F5 7,5 Клемма 15 замка зажигания F6 7,5 Фонарь заднего хода F7 7,5 — Клапан адсорбера — Датчик массового расхода воздуха — Датчик кислорода 1/2 — Датчик скорости F8 30 Цепь обогрева заднего стекла F9 5 Габаритные огни по правому борту F10 5 Габаритные огни по левому борту F11 5 Задние противотуманные фары F12 7,5 Ближний свет по правому борту F13 7,5 Ближний свет по левому борту F14 10 Дальний свет по правому борту F15 10 Дальний свет по левому борту F16 10 Передняя противотуманная фара по правому борту F17 10 Передняя противотуманная фара по левому борту F18 15 Обогрев передних сидений F19 10 АБС (Антиблокировочная система тормозов) F20 15 — Звуковой сигнальный прибор — Замок багажника — Коробка передач — Прикуриватель — Диагностический разъем F21 15 Электробензонасос F22 15 Центральный замок F23 10 Дневные ходовые огни F24 7,5 Кондиционер F25 10 — Плафон освещения салона — Стоп-сигнал F26 25 Антиблокировочная система тормозов F27 — Резервный F28 — Резервный F29 — Резервный F30 — Резервный F31 50 Обогрев ветрового стекла F32 30 — Отопитель — Электроусилитель рулевого управления

Схема реле Лада Гранта

Реле Описание K1 Реле вентилятора отопителя. K2 Реле электростеклоподъемников K3 Реле стартера K4 Реле клеммы 15 замка зажигания K5 Реле указателей поворотов и аварийной сигнализации K6 Реле стеклоочистителя K7 Реле дальнего света фар K8 Реле звукового сигнала K9 Реле ближнего света фар K10 Реле обогрева заднего стекла K11 Реле контроллера(блока управления двигателем) K12 Реле электробензонасоса

Монтажный блок Лада Гранта под капотом

Нумерация слева направо. Монтажный блок Лада Гранта под капотом

F1, 50A Электроусилитель рулевого управления; F2, 30A Вентилятор отопителя F3, 60A Генератор F4, 60A Генератор F5, 30A Ближний свет фар Просто сам недавно искал. Может пригодится кому.

➤ Предохранители гранта лифтбек — где находятся, блок, схема

Чтобы предотвратить выход из строя электрооборудования и приборов, в электропроводке авто присутствует такой элемент, как блок предохранителей Гранта Лифтбек.

Если он установлен неправильно, то обычное замыкание в любом из электроузлов приведет к возгоранию проводки, что может стать причиной внутренних повреждений и даже самовозгорания машины. Поэтому монтаж этого элемента требует особого подхода и осторожности.

Особенности размещения предохранителей в Ладе Гранта Лифтбек

Нумерация
Максимальное значение I на участке цепи, в Амперах
Функционал

F1
15
-электроблок, управляющий ДВС;
-датчик температуры;-корректная работа инжектора;-блок воспламенения искры;

F3
15
Работа аварийного оповещения;

F4
20
-airbag;
-подача стеклоочищающей жидкости;

F5
7,5
Работа узла зажигания;

F6
7,5
Включение сигналов заднего хода;

F7
7,5
Контроллер скорости, электродвигатель печки и клапан адсорбирующего элемента;

F8
30
Обогревание стекла, расположенного сзади;

F9
5
Сигнальные фонари R

F10
5
Сигнальные фонари L

F11
5
Включение ПТФ (задние);

F12
7,5
Работа лампы БС R

F13
7,5
Работа лампы БС L

F14
10
Работа лампы ДС R

F15
10
Работа лампы ДС L

F16
10
Включение ПТФ R

F17
10
Включение ПТФ L

F18
15
Система подогрева водительского и пассажирского кресел;

F20
15
-розетка для прикуривателя;
-КП;-звуковой сигнал;-электрозамок в багажнике;

F21
15
Система подачи топлива;

F23
10
включение дневных фонарей;

F25
10
Внутренний свет, торможение (свет);

F31
50
Подогрев смотрового стекла;

F32
30
Усилитель руля на электроприводе и печка.

Особенности системы предохранителей у Лады Гранты Лифтбек

Электроузлы, отвечающие за запуск мотора, АКБ и контур генератора, не имеют собственных предохранителей. Поэтому при демонтаже этого электрооборудования, обязательно отключайте аккумулятор (снять клемму «-»), чтобы цепь не замкнула.

Если выйдет из строя предохранитель прикуривателя Лады Гранты Лифтбек, то вы не сможете завести машину, так как в блоках старого образца один контроллер (F20) отвечает за несколько функций, в том числе и иммобилайзер. Пока иммобилайзер не будет работать, цепь не замкнется авто не заведется.

Блок предохранителей Лады Гранты Лифтбек состоит из двух модулей. Один из них в салоне, а другой размещен в подкапотном пространстве, там вы сможете найти предохранитель бензонасоса.
Если какой-либо из предохранителей часто перегорает — задумайтесь о правильной работе цепи, обратитесь за помощью к специалистам. Самостоятельно вносить изменения в схему не рекомендуется.

Видео — Блок предохранителей Лады Гранты. Монтажный блок

Частые проблемы с предохранителями наблюдались в первых поколениях моделей, позже инженеры устранили недоработки.

Где находится БП: в Лада Гранта, как и в предыдущих ВАЗах, монтажный блок установлен слева от рулевой колонки. Дополнительный блок — справа от аккумулятора, там силовые предохранители (далее – модули). Тыльная сторона крышки с описанием распиновки каждого из модулей (см. фото).

В случае выхода из строя, заменить неисправные модули новыми не сложно, но будьте внимательны, не нарушайте технологию монтажа. В противном случае рискуете повредить оборудование.

Описание предохранителей на автомобиле Лада Гранта

На Лада Гранта установлены модули с плавильным элементом, к счастью, предохранители цилиндрического типа уже не используют при комплектации авто по причине устарелости.

Вместе с тем, «разбросанность» монтажных плат не всегда практично при ремонте в пути, непогоде, когда нужно покидать салон и «копаться» в моторном отсеке.

Схема расположения реле – прерывателей

НаименованиеЗа что отвечает / что обеспечивает

K 1Вентилятор печного отопителя (печки)

K 2Реле стеклопакета (стеклоподъемников)

K 4Клеммы замка зажигания

K 5Поворотники, аварийная сигнализация

K 7Дальнее освещение фар

K 8Звуковой сигнал

K 9Ближнее освещение фар

K 10Обогрев заднего стекла

K 11Блок управления двигателем

Схема установки предохранителей Лада Гранта

Обозначение / амперажКакой за что отвечает

F (Ф-1) / 15Электронный блок управления двигателем, топливная аппаратура, катушки зажигания, реле кулера радиатора

F (Ф-2) / 30Стеклоподъемники, приборная панель (щиток)

F (Ф-3) / 15Аварийная сигнализация

F (Ф-4) / 20Стеклоочистители (дворники), подушка безопасности

F (Ф-5) / 7,5Клемма замка зажигания

F (Ф-6) / 7,5Лампа заднего хода, блок фары

F (Ф-7) / 7,5Датчик расхода воздуха, адсорбер, датчик кислорода, датчик скорости

F (Ф-8) / 30Обогрев заднего стекла

F (Ф-9) / 5Правосторонние габариты

F (Ф-10) / 5Левосторонние габариты

F (Ф-11) / 5Задние противотуманки

F (Ф-12) / 7,5Правосторонний ближний свет

F (Ф-13) / 7,5Левосторонний ближний свет

F (Ф-14) / 10Правосторонняя фара дальнего света

F (Ф-15) / 10Левосторонний дальний свет

F (Ф-16) / 10Противотуманная фара правая сторона

F (Ф-17) / 10На левую противотуманную фару

F (Ф-18) / 15Обогрев передних сидений

F (Ф-19) / 10ABS (АБС)

F (Ф-20) / 15Диагностический разъем, крышка багажного отсека, КПП, прикуриватель

F (Ф-21) / 15Электрический модуль бензонасоса

F (Ф-22) / 15Центральный замок

F (Ф-23) / 10Лампы дневных ходовых огней (ДХО)

F (Ф-24) / 7,5Кондиционер, магнитола

F (Ф-25) / 10Освещение салона, лампа стоп сигналы

F (Ф-26) / 15ABS (АБС)

F (Ф-27) / 15Резерв

F (Ф-28) / 15Резерв

F (Ф-29) / 15Резерв

F (Ф-30) / 15Резерв

F (Ф-31) / 15Обогрев лобового стекла, центральный замок

F (Ф-32) / 30Печной отопитель (печка), электрический усилитель руля (ЭУР), вентилятор печки

Цена монтажного блока в сборе от 2500 рублей, плавильные элементы от 100 рублей, комплект от 550 рублей.

Дополнительный блок силовых модулей распложен в моторном отсеке, под капотом, за аккумуляторной батареей и расширительным бачком. Он вмещает пять следующих модулей:

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену выполняйте только при заглушённом двигателе с выключенным зажиганием, снятой клеммой аккумулятора.

Признаки неисправности предохранителей

Замена предохранителей на Лада Гранта

Последовательность действий при замене монтажного блока:

После того, как обнаружили и заменили модули, собираем конструкцию в обратной последовательности.

Если вы практикуете установку модулей без демонтажа БП, то достаточно поочередно извлечь модули, проверить целостность плавильной пластины, заменить новыми, установить на штатное место.

Отыскать мультиметром поврежденный предохранитель просто, необходимо подсоединить клеммы к контактам, посмотреть на показатели стрелки. Если последняя тяготеет к «нулю» — замените новым.

При условии соблюдения рекомендаций изготовителя по эксплуатации техническим средством, средний ресурс использования предохранителей свыше 40 – 50 тыс. км. Если установлены зарубежные комплектующие, то интервал замены увеличится на треть.

При покупке сверяйте номера каталожных артикулов, консультируйтесь со специалистами СТО на предмет совместимости комплектующих.

Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.
