Как подключить электрокорректор фар на гранту?

Что такое и как работает гидрокорректор

Гидрокорректор фар установлен на Гранте с завода. Это устройство регулирует фары выше-ниже в зависимости от загруженности автомобиля.

Регулировать нужно самому – автоматической настройки нет.

Управление корректором находится под рукояткой включения света. Положение 0 соответствует автомобилю с одним человеком – водителем.

Принцип работы:

• рукоятка управляет цилиндром гидрокорректора;
• цилиндр регулирует давление в гибких трубках, которые идут к толкателям;
• толкатели установлены в фарах – чем выше давление в трубках, тем сильнее жидкость внутри толкателя давит на шток;
• положение штока глубже/дальше отвечает за регулировку фары выше/ниже.

Наглядно принцип работы гидрокорректора показан ниже:

Наглядное представление системы гидрокоррекции фар

Почему сбивается настройка света фар

Некачественная сборка комплектующих, недостаточная фиксация крепежными элементами;

• Брак при изготовлении;
• Из-за повреждения не работает регулятор наклона фары;
• Нарушение условий эксплуатации;
• Несоответствие температурных режимов, вследствие чего разрушается, деформируется отражатель, цоколь, посадочное гнездо;
• Негативные последствия аварии, удара, столкновения;
• Износ пружин, передних / задних стоек, снижается клиренс, кузов машины наклоняется вперед.

Приведенный перечень причин, по которым невозможна регулировка фар, исчерпывающий.

Почему нарушается настройка

Регулировки угла наклона света сбиваются по нескольким причинам:

• после механического воздействия при аварии;
• из-за глубоких выбоин, ям, лежачих полицейских и неровных стыков дорожного полотна;
• вследствие установки некачественных ламп сомнительного производства.

Угол светового пучка может сбиться из-за случайного наезда на глубокую выбоину при высокой скорости. Подвеска Гранты не может полностью поглотить силу мощного удара колеса об асфальт, и инерция передается по кузову. Рефлектор фары получает резкое ускорение вверх или вниз, регулировочный винт проскакивает, и световой луч светит неправильно. Также такое влияние могут оказать частые перекаты по бордюрам или высокий порог гаража.

Во время пути водители попадают в разные дорожные ситуации, случайно залетают в глубокие ямы или на высокой скорости проезжают по лежачим полицейским. Все это со временем сбивает положение регулировочного винта в рефлекторе фары. Однако монтаж китайских ламп ближнего или дальнего света влияет на угол светового пучка.

На этот параметр воздействует расположение нити накаливания. Если колба установленной детали немного смещена по вертикали, то штатная оптика не сможет правильно собрать световой пучок и передать его на дорожное полотно. В таком случае также потребуется настройка угла света или замена ламп.

В момент ДТП на кузов передаются сильные вибрации, которые могут не только сбить настройки, но и повредить гидрокорректор Гранты. Также после аварии может потребоваться регулировка ПТФ.

Что делать, если гидрокорректор сломался

Сразу обе либо одна фара перестала реагировать на гидрокорректор? Скорее всего у вас сломался толкатель.

По регламенту весь механизм гидрокорректора меняется в сборе и не ремонтируется. Цена от 400 до 1000 рублей. Артикул для заказа: 21903718010.

Если хотите починить толкатель, есть два пути.

Таблица 1. Варианты починки толкателя корректора фар.

Ссылка на детальное описание второго метода с ми здесь.

Комплект корректора стоит порядка 700 рублей – может быть проще его заменить

Что делать

Возвратить фарам нормальное состояние можно простым способом. Нужно достать гидрокорректор путем его вращения против часовой стрелки.

Работа корректора Лады Гранты состоит в следующем. При повороте регулятора в салоне машины, шток выдвигается из цилиндра и поднимает фару.

Когда давление жидкости снижается, то шток полностью погружается внутрь цилиндра и становится короче. Фары опускаются вниз, и регулятор уже не действует.

Предлагаю увеличить длину штока пластиковой трубкой. Для этого можно использовать дюбель-гвоздь для строительных работ.

8 – диаметр, 80 – длина. Используется часть со шляпкой. Вначале отмерим от дюбель-гвоздя 15 мм, которые были определены путем экспериментов.

Это позволит сохранить регулировки, установленные с завода. Если длина будет больше, то настройка нарушится. Сразу не отрезайте, чтобы удобнее его надеть на шток гидрокорректора. Трубка одевается на шток плотно, поэтому для облегчения работы нагрейте его зажигалкой в течение 2 секунд.

После нагревания сразу надевайте на шток, и отрезайте по размеченной линии. Я так и сделал, в результате получил следующее:

Края оплавил пламенем зажигалки, чтобы они не были острыми. Шток сопрягается с чашечкой, и такая закругленная форма ему более подходит. Теперь можно устанавливать на место. По аналогии со снятием. Нажимать на фиксатор не нужно, вставляйте и вращайте по часовой стрелке.

Такую же процедуру нужно провести с другой фарой. Там тоже ничего снимать не нужно, добраться до гидрокорректора можно легко. После удлинения штоков корректоров нужно отрегулировать свет фар.

На Ладе Гранте не закрывает центральный замок — ремонт за 10 минут.

Демонтаж неисправного гидрорегулятора:

• демонтируйте нижнюю декоративную панель слева от рулевой колонки (держится на клипсах);
• снимите ручку переключателя гидрокорректора. Для демонтажа достаточно потянуть ручку на себя;
• главный механизм крепится гайкой на 21, открутить которую можно только с помощью накидной головки. Поскольку усилие зажатия гайки небольшое, для откручивания также подойдет накидная головка на 22;
• вытащите главный механизм с внутренней части;
• в корпус каждой из фар входит свой рабочий цилиндр. Чтобы его вытащить, проверните корпус исполнительного механизма против часовой стрелки до освобождения защелок и потащите на себя;
• необходимо освободить трубки, которые крепятся к кузову специальными клипсами с хомутами. Если вы не собираетесь ремонтировать гидрокорректор, то трубки можно отрезать, что значительно упростит их демонтаж (их можно будет просто вытащить, потянув за отрезок трубки у левой фары). Бывает, что гидрокорректор не работает, но жидкости в системе еще довольно много, поэтому заранее приготовьте емкость для ее слива;
• снимите отрицательную клемму и демонтируйте аккумулятор, чтобы получить доступ к технологическому отверстию в моторном щите (потребуются накидные ключи на 10 и на 13);
• утопите сначала один из краев уплотнительной резинки отверткой, после чего постепенно продавите ее в салон;
• вытащите трубки вместе с уплотнителем, потянув за главный механизм в салоне. Скорее всего, придется отсоединить разъемы у педального узла, которые будут блокировать выход уплотнителя.

Замена гидравлического корректора на электрический аналог

Если принято решение о замене гидравлического устройства на электрический, то проблем с установкой возникнуть не должно. Необходимо приобрести электрический регулятор, а дальше действовать по инструкции:

• Сначала снимаем отработавшую свой срок гидравлическую систему, как это было сделано при замене.
• Отключаем электропитание автомобиля, отсоединив отрицательную клемму от аккумулятора.
• На посадочные места исполнительных цилиндров гидрокорректора устанавливаем электрические механизмы. Следует обратить внимание на уплотнители. Желательно заменить их новыми.
• Положительный провод соединяем с клеммой «20», отрицательный замыкаем на массу.
• Проводку протягиваем по месту пролегания магистрали трубопровода, или приматываем к общим электрическим проводам.
• На завершающем этапе присоединяем минус к аккумулятору и проверяем работу электрокорректора фар.

Электрический регулятор хотя и стоит недешево, но работает безотказно долгое время. Можно нагружать багажник, отрегулировать фары из салона будет просто.

Замена гидрокорректора фар на Лада Гранта.

Замена гидрокорректора фар на ваз 2110, ваз 2111, ваз 2112

Добро пожаловать! Гидрокорректор фар — очень нужна вещь в каждом автомобиле, но не каждом автомобиле он стоит, но всё же если брать автомобили десятого семейства то он там присутствует и очень выручает в таких ситуациях как сильная нагруженность задней части автомобиля, вить когда задняя часть у машины нагружена то соответственно она и опускается ниже, а фары то не меняют своего положения, то есть если они у вас светят в середину, то при сильной нагруженности задней части они у вас будут светить вверх, из-за чего вы создаёте неудобство встречным водителям когда будете проезжать мимо них, а если в вашем автомобиле будет установлен гидро-корректор фар, то вы уже посредством поворачивая рычажка спокойно можете направить фары либо же высоко вверх, либо же просто вниз и тем самым уже вам не придётся слепить встречных водителей когда задняя часть вашего автомобиля будет перегружена, но всё же данный корректор фар время от времени приходит в негодность и после чего уже регулировка фар не может осуществляться и требуется его замена, а о том как заменить данный корректор фар вы сегодня и узнаете из этой статьи по его замене.

Примечание! Для того чтобы заменить гидро-корректор фар, вам нужно будет запастись: Удлинителем с накидной головкой, а ещё возможно вам понадобиться отвёртка!

• Замена гидрокорректора фар
• Дополнительный видео-ролик

Где находится гидрокорректор фар? Прежде чем начать объяснять, взгляните на самый первый рисунок который находиться вверху статьи, на данном рисунке изображён этот самый гидро-корректор фар, как вы видите он имеет длинную форму и поэтому он располагается одним концом в салоне автомобиля (Цифра 1), а другим своим концом он подсоединяется к обоим передним фарам (Цифра 2, показано на примере только одной фары).

Когда нужно менять гидрокорректор фар? Его нужно менять в том случае, если из какой либо трубки, либо же из какого ни будь другого места гидро-корректора, начнёт вытекать жидкость, она может идти очень маленькой струёй, а может просто по чуть-чуть капать, поэтому просто осмотрите сами трубки этого самого корректора и если обнаружите на них следы подтёка, то весь гидро-корректор вам нужно будет заменить на новый.

Примечание! Кстати, этот самый корректор идёт как одно целое и если хоть какая либо одна из трубок выйдет из строя, то есть деформируется, порвётся и т.д. То вам нужно будет менять уже весь корректор, потому что он идёт как уже было сказано ранее как одно целое и в случае выхода из строя какого либо элемента, данный корректор заменяется целиком и ремонту пригодности он не подлежит, только под замену!

Идеи тюнинга фар и их реализация

Как можно произвести тюнинг оптики в Ладе Гранте:

1. Купить и поставить тюнингованную оптику. Такой вариант является одним из наиболее затратных в плане стоимости, тем не менее, он считается самым эффективным. Тюнингованные фары будут смотреться действительно «круто».
2. Установить реснички. Этот вариант — самый дешевый в плане реализации. В магазинах или в интернете можно приобрести готовые реснички, которые нужно только поставить на авто, предварительно очистив и обезжирив поверхность стекла. При необходимости можно соорудить реснички самостоятельно, это позволит получить более оригинальный продукт, ведь вы сами сможете выбрать соответствующую форму. Реснички можно изготовить из стекловолокна, пластика либо светодиодов.
3. Установить новые лампочки — диоды или газоразрядные, то есть ксенон. Такой вариант позволит не только улучшить вид автомобиля, но и обеспечить более качественное освещение дороги.
4. Затонировать фары, для этой цели можно использовать специальную пленку либо тонировочный лак. Учтите, что тонировка может способствовать ухудшению освещения, поэтому возможно, дополнительно придется установить более яркие лампы.

Как включить ближний или дальний

Рукоятка включения света на Гранте расположена слева снизу от руля – аналогично десятому семейству.

Переключение рукоятки по часовой стрелке дает режимы габаритов и ближнего света.

Для включения дальнего:

1. поворачиваем рукоятку света в крайнее правое положение по часовой стрелке – включится ближний;
2. толкаем левый подрулевой переключатель вперед (тот, который отвечает за поворотники);
3. у вас загорится дальний свет – при этом на панели появится синий значок фары – следите за ним, чтобы не оставить машину с дальним, когда он уже не нужен.

Такая пиктограмма указывает на включенный дальний

Как заменить гидрокорректор фар на ваз 2190?

Снятие: 1) Снимается корректор легко и сложно могут возникнуть лишь только с его вытаскиванием, делается это всё следующим образом, в начале снимается руками крышка монтажного блока которая закреплена на четырёх фиксаторах (см. фото 1), как только крышка будет снята, перебраться нужно будет к рабочим цилиндрам корректора (Это те которые на фаре находятся) и отсоединить оба придётся, отсоединяются они посредством отжимания фиксатора (На каждом цилиндре фиксатор находится который их крепит к блоку-фаре) и поворачиванием против часовой стрелки и вытаскиваются потом (см фото 2), после чего перебраться опять же в салон нужно и там снять ручку корректора фар потянув за неё (см. фото 3) и за ручкой находящуюся гайку крепления корректора фар отвернуть воротком с накидной головкой (см. фото 4) и после этого можно снимать корректор с автомобиля.

2) Снимается гидро-корректор фар по средством выведения в салон автомобиля, то есть в начале как показано на маленьком фото уплотнитель шлангов выводится в салон (Указан красной стрелкой) и за ним выводятся шланги с рабочими цилиндрами и тем самым корректор фар снимается с автомобиля.

Установка: Устанавливается новый гидро-корректор фар точно так же, через салон он засовывается и выводится тем самым в подкапотное пространство, где там рабочие цилиндры корректора подсоединяются к блоку-фары, при этом отверстие в моторном щите закрывается уплотнителем шлангов и другой конец (Который в салоне) вставляется в отверстие и после чего закручивается гайкой, при этом устанавливается на своё место ручка корректора фар и крышка монтажного блока.

Дополнительный видео-ролик: Увидеть наглядно процесс замены корректора фар, можно в ролике ниже, на примере такого автомобиля как ВАЗ 2110, процедура замены что на Ладе Гранте, что на десятках особо не отличается.

Как работает гидрокорректор фар на гранте

За счет выдвижения специального встроенного в механизм штока непосредственно исполнительного механизма, так называемый корректор фар меняет угол наклона освещения.

Механизм приводится в движение непосредственно за счет электрического привода или определенного уровня давления гидравлической залитой жидкости. Как выяснилось опытным путем, спустя непродолжительное время после приобретения новой Лада Гранта, выходит из строя такое устройство, как гидрокорректор фар, и у многих возникает закономерный вопрос: как осуществить ремонт своими руками?

• На устройстве каким-либо образом повреждены соединительные трубки (возможно образовались трещины).
• Герметичность системы регулировки, нарушена.
• Заклинил один из имеющихся цилиндров.

Генератор на Калину

Регулировка сцепления на Калине своими руками

Лада Калина не заводится не крутит стартер

Если повреждены трубки, то регулировка будет полностью отсутствовать, а свет освещает дорогу около машины. Такое освещение не соответствует безопасности езды непосредственно в темное время суток. Следовательно, многие владельцы отечественной Лада Гранта начинают искать всевозможные способы устранения этой неполадки.

Поиск причины неполадки достаточно быстрый, поскольку каждый опытный водитель может понять, что виновен в данной проблеме именно корректор фар. Многих автовладельцев затрагивает тема, возможен ли в данном случае ремонт своими руками? Если ваш автомобиль все еще находится на гарантийном обслуживании, то вопрос снимается автоматически, поскольку по гарантии вам произведут бесплатную замену.

Однако в большинстве случаев, проблема возникает, когда авто уже находится не на гарантии. Что делать в таком случае? Также не все могут обратиться срочно в автомобильный центр, ездить на личном транспорте необходимо, но это не безопасно. Следовательно, придется осуществлять ремонт собственноручно. В этом нет ничего сверхсложного.

Ремонт устройства, как было сказано выше, не является сложным, не потребует от вас наличия специальных приспособлений и каких-то не подручных инструментов. Достаточно взять с собой острое шило, самые обычные плоскогубцы, немного тосола, и саморез, у которого нужно предварительно отрезать острый конец.

Корректировка

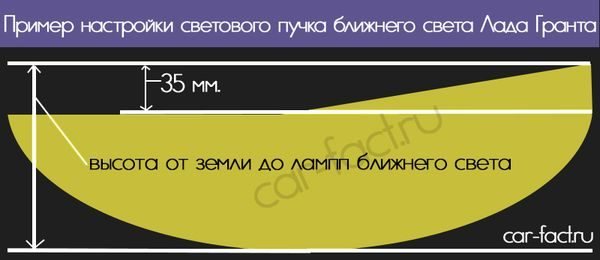

После составления схемы просим помощника сесть на место водителя для правильного распределения веса. Это поможет точнее настроить горизонтальную плоскость. Для настройки света в Гранте требуется поворот регулировочных винтов, которые отвечают за наклон рефлектора влево и вправо, а также вверх и вниз.

Регулировка фар Лады Гранта производится по заранее обозначенной схеме на стене. Пучок должен отвечать параметрам:

1. Проходить ниже отмеченной горизонтальной линии на 5,5 сантиметров.
2. Место перехода в «галку» должно четко смотреть по отметкам расстояния лампочек относительно центра Гранты.
3. В области светотеневой границы не должно быть лишних засветок и ярких лучей, которые помешают встречным водителям.

Следует самостоятельно проверить работоспособность корректора фар Гранты. Для этого устанавливаем регулятор в положение 1 и 2 и следим за равномерным подъемом световой границы.

Самостоятельная регулировка фар позволит улучшить обзор дороги, исключить случайное ослепление встречных водителей, сохранит семейный бюджет.

Добрый день, коллеги!

Есть такая неприятность как плохой свет, не в смысле сами фары светят плохо, а светят они не туда. В смысле на дорогу, но «под нос». «Падать» фары начали еще весной, но как-то слегка, пару метров в даль потерял. А вот к отпуску резко села водительская сторона, буквально в два дня, бац и 5 метров, хоть дальний врубай:

30-33мм, я бахнул 33 — многовато оказалось ))))— фиксатор для штока (сделал из стальной пластины от чего-то за пару минут)

Понеслась:1 — отщелкиваем гидрик из фары2 — откусываем гидрик от магистрали, за второй не бойтесь контуры разные (берегите глаза — псцыкает адски и во все стороны):

Вообще после такого вторжения неизбежна регулировка фар, но времени у меня уже не было. А с длиной отрезка трубы я промазал, примерно на 2 мм, высоковато светили — решил регулятором, выкрутил до отказа:

Расходы — 95 рублей. Экономия почти 200 руб, не считая услуг по замене (если делать в сервисе). Новый комплект стоит от 275 рублей на Гранту.

На отечественной Лада Гранта установлен гидрокорректор фар, который выходит из строя довольно часто, именно потому многие владельцы данного авто интересуются как осуществить ремонт своими руками, если корректор не работает.

Гидрокорректор фар появился еще на таких моделях в России как ВАЗ 2105 и 2107. Новшество сразу оценили по достоинству и приняли. Впоследствии его стали устанавливать на новые машины автоконцерна, в том числе и на Лада Гранта.

Корректоры фар конструктивно бывают 2-ух видов:

• • Электрическая система по регулировке фар.
• • Гидравлическая установка, регулирующая угол наклона фар.

Не работает гидрокорректор фар на лада гранта: ремонт или замена

Гидравлические регуляторы света фар сначала появились на классических вазовских моделях. Затем их стали устанавливать и на новых моделях, в том числе на Лада Гранта. Как и любой прибор он может выйти из строя. Неисправный гидрокорректор заменяют аналогичным или электрическим. Процесс замены несложный и вполне по силам любому автолюбителю, являющемуся владельцем Лада Гранта.

Гидравлический регулятор позволяет из салона автомобиля угол светового пучка. Конструктивно он состоит из следующих частей:

• основного цилиндра, который расположен под панелью приборов;
• исполнительных цилиндров, расположенных на передних фарах;
• соединительных трубок, связывающих цилиндры между собой.

На приборной панели вмонтирован переключатель режимов, благодаря меняется давление гидравлической жидкости в головном цилиндре.

Гидравлический регулятор представляет собой замкнутую герметичную систему, в которой изменившееся давление с помощью гидрожидкости из основного цилиндра по магистралям передается в исполнительные. В результате меняется положение штоков рабочих цилиндров, которые через специальный рычажок меняют угол наклона светового пучка. В этом заключается принцип работы гидрокорректора фар.

Работа электрического корректора осуществляется за счет электроэнергии от бортовой электросети.  Работоспособность электрорегулятора не зависит от температурных сезонных колебаний. Поэтому электрокорректор надежнее гидравлических аналогов. Главный недостаток электрических устройств – высокая стоимость. Они дороже гидрокорректоров в несколько раз.

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.

Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар.

Подготовка и настройка фар в соответствии с гостом

Схема корректировки

• Предварительно проверяем давления в шинах, размещаем груз (75.0 кг.) на переднем сиденье, выжимаем рычаг стояночного тормоза;
• На стене (преграде) рисуем горизонтальную линию на расстоянии 550 мм. от земли. Это и будет уровень видимости зрачков водителя на расстоянии трех метров от переднего бампера;
• Перпендикулярно прорисовываем линию, проходящую по центру светового луча для каждой из фар: линия 1 и 2.
• Проводится вертикальная линия по центру.

Корректировка и настройка фары вручную

• Замеряем расстояние линий 1 и 2, они должны быть равными. Для объективности данных, качнем бок машины, проверим точность восстановления кучности луча, имитируя дорожный ухаб;
• При помощи гидрокорректора завершаем настройку фар по высоте. Изначально рычаг устанавливаем в положение «0». Мастера рекомендуют настраивать каждую из фар по отдельности, предварительно закрыв неактивную непрозрачным материалом;
• Регулировка ближнего света фар на Лада Гранта считается завершенной, когда световые пятна на стене полностью совпадают с горизонтальной линией;
• При необходимости, повторите процесс настройки вновь.

Проверка и настройка фар лада гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

1. Автомобиль нужно установить на ровную поверхность полностью горизонтального типа.
2. После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
3. Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.
4. Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов. Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку.
5. На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
6. Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.
7. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек».  Именно это положение соответствует грузу в машине на водительском кресле.
8. Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.

Проверка питания мультиметром

Если ранее вы не сталкивались с диагностикой электроприборов, рекомендуем ознакомиться с инструкцией по использованию мультиметра. Первым делом необходимо проверить, приходит ли на разъем мотор-редуктора постоянный « » и есть ли на нем «масса». Также в режиме измерения постоянного тока (DCV) плюсовым щупом подключитесь к сигнальному проводу, а минусовым к пину «массы».

В выключенном состоянии напряжение минимально, тогда как при вращении переключателя должно быть от 3 до 10 В. Перед проверкой необходимо включить ближний свет фар.

Если «–» либо « » в фишку не приходит, ту же операцию следует провести с разъемом, подключающимся к блоку управления в салоне машины. Если с фишки ЭБУ питание уходит, но к разъему так и не приходит, значит, дело в обрыве проводки. Если питание мотор-редуктора отсутствует и на разъеме, следует проверить «массу» и « » самого блока управления.

Не рекомендуется долгое время подавать напрямую напряжение АКБ на выводы мотор редуктора, чтобы проверить его работоспособность. Для корректной диагностики электропривода следует включить в схему подстроечный резистор номиналом 10 кОм.

Ремонт своими руками гидрокорректора фар на ладе гранте

Как говорилось выше, устройство по регулировке фар, когда не работает, то есть только несколько причин этого. Основная причина, это образование трещин.

Необходимо визуально осмотреть гидрокорректор. Если вы выявили на соединительных трубопроводах трещины, которые зачастую образуются из-за сильных температурных перепадов в моторном отсеке, то ремонтные работы заключаться будут непосредственно в устранении этих самых трещин. Если трещина располагается вблизи с исполнительным механизмом или самим корректором, тогда следует откусить трубку.

Вам потребуется установить новую, целую трубку, и затем прокачать систему тосолом. Используя пассатижи для этого, нужно аккуратно извлечь заглушку корректора, дабы была возможность наполнить тосолом систему. Вам может потребоваться помощь кого-либо, или воспользоваться специальным приспособлением, которое предназначается для выдвижения штока из системы корректора непосредственно в исполнительном механизме.

Важно делать все последовательно и правильно, помощник выдвигает аккуратно шток, используя для этой цели, заготовленные заранее пассатижи, а в это самое время вы заливаете не спеша в систему тосол. Главное штоком делать исключительно плавные движения, поскольку есть большая вероятность попадания в систему корректора воздуха.

После того, как система гидрокорректора фар LADA Granta заполнена жидкостью, при этом вместо имеющейся заглушки поставьте подходящий по диаметру саморез, у которого предварительно спиливаем острую часть. Далее обязательно проверьте работу систему, два штока при исправной работе должны единовременно выдвигаться.

Советы по улучшению качества

Чтобы применяемые в Гранте лампочки светили как можно более эффективно, перед настройкой желательно произвести диагностику самого кузова. Если на кузове имеются следы деформации, к примеру, если машина после аварии, то учтите, что это может отразиться на качестве осветительного потока, лучи от источников освещения в данном случае будет светить вразброс.

Разумеется, если вы хотите, чтобы источники освещения светили как можно более ярко, то следует проверить и сами фары, в частности, стекла, их чистоту. Если на поверхности фонаря имеется слой пыли, разумеется, фару необходимо промыть (автор видео — канал RomadriverTV).

В результате длительной эксплуатации авто на поверхности стекол фар могут образоваться трещины и прочие повреждения. При появлении царапин нужно как минимум произвести полировку фар, если это не помогло — то поменять стекло. Сама фара подлежит замене в том случае, если имеются проблемы в работе отражателя, этот компонент не подлежит ремонту.

Улучшаем качество проделанной работы

С целью повышения эффективности освещения дорожного полотна проверяем элементы кузова на наличие дефектов, повреждение, деформацию. Игнорируя искривления на кузове невозможно добиться максимальной концентрации светового луча.

Проверяем целостность стекла фар, герметичность уплотнительных элементов. Внутри модуля оптики имеется пыль, грязь — признак плохой герметизации. Замените резиновый уплотнитель, обновите силиконовый герметик.

Длительная эксплуатация машины на пересеченной местности, грунтовом покрытии приводит к повреждениям, царапинам на оптике. Менять фары вовсе не обязательно, достаточно тщательно отполировать специальными средствами.

При повреждении отражателя, зеркальной поверхности безоговорочная замена оптики. Такой дефект восстановлению не подлежит.

Установка ламп строго в соответствии с каталожными артикулами. Покупка комплектующих, отличных от заводских, не гарантирует качество освещения, длительность ресурса эксплуатации.

Отзывы

ВыводКак для Lada Granta — машины среднего ценового сегмента освещение хорошее, его вполне достаточно для ежедневной эксплуатации. Кто желает видеть дорогу на километр вперед, пусть устанавливает дополнительное освещение.

Выводы

Как можно заметить, процедура регулировки фар на Лада Гранта своими руками совсем не сложная. Вся процедура, при наличии готовой «стены» займёт не более двадцати минут.

Как правило, оптика не располагает чётким временем эксплуатации. Длительность использования ничем не ограничивается, так как всё зависит от дорожных условий, а также стиля, в котором водитель водит автомобиль.

Но, даже при нормальных выходных данных, оптика редко выдерживает более ста тысяч километров пробега, так как её поверхность покрывается обилием мелких царапин. Как мы уже сказали, устранить такие царапины можно полиролями или более существенным абразивом, но ресурсы такого восстановления не безграничны.

Уделите немного внимания и мощности галогенной фары. Дело в том, что отклонения в большую или меньшую сторону могут привести к тому, что регулировка фар на Лада Гранта не сможет быть выполнена качественно.

https://www.youtube.com/watch?v=2R1TYOW1DgY

К тому же, у каждой партии авто могут быть свои особенности постановки пучка света, о чём вы можете узнать, просто заглянув в инструкцию по эксплуатации.
