Как подтянуть ручник на ладе гранта своими руками: видеоинструкция — Сайт о знаменитом отечественном автомобиле Гранта

Как устроен ручник и что нужно для его регулировки

Затем будет затянут ручной тормоз Lada Granta, и будет объяснено его устройство. Стояночные тормоза изготавливаются аналогично и лишь немного отличаются друг от друга. Так, механизм Granta состоит из следующих основных компонентов:

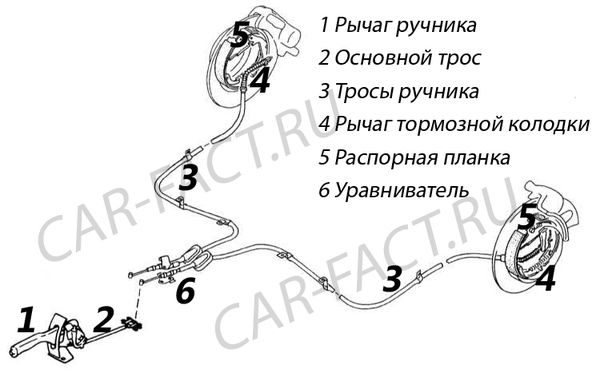

• Рычаг ручного тормоза с тягой и двумя гайками (регулировочной и контргайкой);
• Тросовый балансир и распределительные планки с рычагом привода тормозных колодок;
• Тросы привода тормозных колодок левого и правого колес соответственно.

Рычаг, тросовый уравнитель и два троса составляют ручной тормоз.

Как вы видите, стояночный тормоз имеет довольно простую конструкцию и состоит всего из нескольких компонентов. Поэтому даже начинающий водитель может успешно справиться с этой задачей, если знает, как отрегулировать ручной тормоз на Granta.

.

Кроме того, потребуется домкрат или установка автомобиля на землю, поскольку регулировочные работы будут выполняться над смотровой ямой и под днищем машины.

Введение

Вы должны поставить автомобиль на ручной тормоз, помимо прочего, для того, чтобы выполнить работы по замене проколотого колеса. В противном случае автомобиль может «поехать» вперед и «подставить» себя под бампер! Самое худшее, что может случиться, — это не это. Вы можете быть безвозвратно потеряны для общества, если серьезно повредите свое тело.

Замена тросов стояночного тормоза

Если тросы стояночного тормоза ломаются и попадают внутрь оболочки, их необходимо заменить.

Необходимо открутить стопорную и регулировочную гайки рычага.

Установка каблей

Один кабель должен быть добавлен к эквалайзеру и установлен в обратную сторону.

https://www.youtube.com/watch?v=pFUNNBGqhtU

Вставьте шток рычага стояночного тормоза в уравнительное отверстие, затем затяните регулировочную галку на несколько оборотов.

Изготовление устройства из металлической трубки с отверстием диаметром от 15 до 16 мм и длиной 30 см облегчит прокладку второго кабеля (рис. 17). Просверлите отверстие и сделайте на противоположном конце трубки резьбу под винт М4.

Прикрепите кабель к держателям на монтажных кронштейнах кузова и балки задней подвески.

Передний наконечник кабеля выйдет из оболочки и его можно вставить в эквалайзер.

Затем трос следует установить в обратном направлении. После этого отрегулируйте стояночный тормоз.

Как заменяется трос ручника на ладе?

Иногда приходится прибегать к регулировочным манипуляциям. Единственным выходом в этой ситуации является замена кабеля, который мог быть полностью разорван или перенапряжен до предела. При использовании некачественных кабелей такое часто случается.

Фото Лада Гранта Люкс

Мы также подготовим нужные инструменты, используя первый случай в качестве аналогии. Добавилось еще несколько имен. Поэтому нам нужно будет обратиться за помощью к:

• Гаечные ключи или торцевые головки, размер «13» и «10»;
• «трещотка», более удобная, чем обычный ключ;
• Средняя плоская отвертка;
• Плоскогубцы и «WD-40».

Перед началом ремонта убедитесь, что колеса задней оси вывешены одним из вышеуказанных способов. В процессе подготовки снимите оба тормозных барабана.

Теперь производится замена троса.

1. Открутите и переместите теплозащитный экран выхлопного контура аналогично регулировке.
2. Снимите часть глушителя, прилегающую к парковочному блоку, с подвески Kalina и переместите ее в сторону, поддерживая подходящим стержнем.
3. С помощью гаечного ключа «13» открутите две гайки, расположенные на центральной штанге.
4. Теперь необходимо снять правый и левый кабельные краны с балансирной штанги и соответствующие кронштейны внизу.
5. На каждом из колесных тормозных узлов с помощью специальной отвертки снимите рычаг активации тормозных колодок, а затем отсоедините конец троса с помощью плоскогубцев.
6. Могут возникнуть трудности с извлечением наконечника из специализированного отверстия, расположенного в корпусе (диске) тормозного узла Лада Калина. Рекомендуется обильно обработать эту область проникающим веществом. Подождите некоторое время и удалите указанный участок кабеля с помощью манипуляций с шагом. Таким образом, следует удалить концы кабеля с обеих сторон автомобиля.

Как отрегулировать?

Регулировать или заменять ручной тормоз будет проще, если вы приобретете только высококачественные колодки и трос. Однако полностью избежать этого нельзя. Ведь, как уже было сказано ранее, эти детали подвержены естественному износу и растяжению (в случае с тросом).

Для регулировки ручного тормоза необходимо соответствующее оборудование и помощь. Изучение руководства также является необходимым шагом.

В нашем случае набор инструментов также прост, поскольку в него входят только два гаечных ключа размера «13» и одна обычная головка «10».

Рекомендуем также приобрести «WD-40».

После того как инструменты подготовлены, можно смело переходить к основным манипуляциям. Следуя приведенным ниже рекомендациям, вы сможете добиться потрясающих результатов. Сначала проанализируйте регулировку ручного тормоза:

1. Специфика работы подразумевает наличие регулирующего органа под днищем, поэтому автомобиль необходимо загнать в яму или подцепить лебедкой. Если эти условия не соблюдены, единственный способ обеспечить доступ — поднять корму автомобиля домкратами. Вооружившись вышеупомянутой головкой, уверенно открутите 4 гайки, крепящие корпус блока.
2. Далее сдвиньте отмеченный защитный экран в сторону передней части автомобиля, предварительно «оторвав» прилегающую часть глушителя от опорной площадки. Доступ к механизму теперь полностью открыт. Для облегчения ремонта трубу глушителя можно слегка раздвинуть и подпереть подходящим стержнем.
3. Видны рычажная тяга, две тросовые опоры и уравнитель. Сам стержень имеет две гайки, которые выполняют функции регулировки и фиксации.
4. В первую очередь необходимо ослабить стопорную гайку (пригодится гаечный ключ «на 13»).
5. Теперь поверните вторую гайку в направлении затяжки, чтобы увеличить натяжение тросового привода.
6. В случаях, когда необходимо «ослабить» трос ручного тормоза, необходимо повернуть регулировочную гайку в обратном направлении, что означает уменьшение степени натяжения.
7. В обоих случаях регулировки, после двух или трех оборотов этой гайки, «нырните» в салон и проверьте ход рычага, добившись необходимого количества щелчков «трещотки».
8. После выполнения вышеуказанных манипуляций обязательно проверьте работу ручного тормоза с отсоединенными задними колесами и зажатым рычагом. Отпустите рычаг ручного тормоза и поверните каждое из задних колес. Убедитесь, что они свободно вращаются и что тормозные колодки не касаются барабанов.
9. На последнем этапе испытайте сборку в реальных дорожных условиях. Для этого установите автомобиль под углом наклона 25% и затяните ручной тормоз. Регулировка считается удовлетворительной, если автомобиль не двигается в этом положении и надежно зафиксирован.

Как подтянуть ручник на лада гранта, когда подтягивать

Если рычаг стояночного тормоза не разжимает тормозные колодки, необходимо подтянуть трос ручного тормоза. Согласно науке, тормоза должны блокировать колеса после 4-6 щелчков и удерживать автомобиль под углом 20-25 градусов. В противном случае мы даже не сможем пройти техосмотр.

В данном случае мы должны переместить кожух резонатора глушителя. Четыре шпильки, которые были приварены к внутренним панелям, служат соединением между креплением и кузовом. Сложность заключается в том, что откручивание этих четырех гаек головкой на 10 сопряжено со значительным риском.

В этой ситуации регулировка ручного тормоза может потребовать сверления днища и приваривания новых болтов длиной 6 мм. С моральной точки зрения, мы подготовлены и готовы приступить к работе.

Кроме того, не забудьте нанести на эти самые шпильки WD-40, проникающую смазку (на самом деле это относится к путешествию под автомобилем.

Как проверить состояние узла, и какие причины поломок?

Первое, что необходимо сделать, если вы считаете, что стояночная тормозная система вашей Lada Kalina работает неэффективно, — это оценить, насколько сильно натянуты тросы ручного тормоза. Для этого потяните за рычаг, считая щелчки храпового механизма.

Вам необходимо знать, как затянуть ручной тормоз в случае превышения указанного количества щелчков или ослабить его в случае нарушения этого правила.

После замены колодок или тросового привода нередко требуется некоторое ослабление крепления.

Лада Гранта стандарт

Трос необходимо заменять при неисправности парковочного привода, что случается время от времени.

Если посмотреть на кабели снаружи, можно увидеть, не растянуты ли они или не сломаны. Это лишь возможный альтернативный вариант.

Что может вызвать неправильную работу ручного тормоза Лада Калина Некоторые причины, если они связаны с другими причинами, могут оказать негативное влияние на человека.

1. Вождение с не полностью отпущенным рычагом. Такая ситуация приводит к преждевременному износу тормозных колодок, поэтому необходимо подтянуть трос.
2. Повреждение тросового привода Lada Kalina из-за механических факторов. Из-за внешнего расположения кабельных ответвлений (под днищем) они подвержены быстрому износу, особенно при повреждении корпуса. Проблема может быть решена только путем замены.
3. Неправильное крепление щеколды. Именно здесь на помощь приходит разборка и последующая замена изношенных деталей.

В ручном режиме можно устранить любую проблему. В этой статье мы обсудим технику протяжки кабеля или процедуру его замены.

Как работает ручник?

Трос (22) проходит в заднюю часть автомобиля и натягивается, когда водитель задействует ручной тормоз, либо потянув за ручку между передними сиденьями (3), либо нажав на педаль стояночного тормоза под приборной панелью (12). Возвратная пружина (11) возвращает тормозную систему на место, когда водитель опускает ручку.

Сама система достаточно простая и банальная – рукоятка стояночного тормоза соединена с тросом в специальной пластиковой оболочке, в которой он может свободно двигаться. Этот трос идет до регулировочного болта, который можно ослаблять или затягивать. Дальше он разделяется на два тросика, которые идут к тормозам на задних колесах.

Трос натягивается и соединяет колодки при простом нажатии на ручной тормоз.

Когда натягивать, а когда – менять?

Стальной трос растягивается и начинает провисать по мере эксплуатации машины. Когда первые два или три щелчка рабочего хода рычага используются для выбора этого провисания, усилие прикладывается к тормозным колодкам задних колес. В результате они прижимаются к дискам или барабанным колодкам, что приводит к остановке автомобиля.

» Ручной тормоз» не включается после первых двух щелчков рукоятки и автоматически поднимается при первом признаке неисправности. В этой ситуации необходимо затянуть тросовый привод, а не ручной тормоз.

.

• от степени износа накладок на тормозных колодках;
• от глубины выработки на поверхности стального диска или барабана.

Из-за большого хода поршней гидравлических поршней трение колодок не оказывает абсолютно никакого эффекта. Однако действие механического «ручного тормоза» ослабевает.

Для восстановления работоспособности привода требуется натяжение.

Тяговый штифт достаточно длинный, чтобы обеспечить работу стояночного тормоза при любом износе, если трос находится в хорошем состоянии.

При каких обстоятельствах заменяет трос?

1. Этот компонент растягивается настолько, что при максимальном натяжении колодки не сцепляются с дисками, и автомобиль катится назад на любом уклоне.
2. Крышка кабеля заржавела и постоянно заедает из-за постоянного попадания воды. Это происходит, если водитель редко пользуется ручным тормозом.

Зимой, когда вода внутри кожи замерзает, кабели заклинивает. В такой ситуации желательно прогреть автомобиль в гаражном боксе, прежде чем использовать аэрозоль WD-40 для изгнания влаги.

Подтяжка ручника на ладе гранта

Каждый автомобиль должен иметь исправную стояночную тормозную систему, чтобы соответствовать правилам эксплуатации транспортного средства.

По мере созревания механизма ручного тормоза тросовый привод можно удлинять, увеличивая количество щелчков до надежной фиксации автомобиля. При трех щелчках рукоятки ручного тормоза автомобиль должен надежно удерживаться на склоне 23 градуса.

В зависимости от нагрузки автомобиль может эксплуатироваться при шестом-восьмом щелчке фиксации, но после этого тросы ручного тормоза необходимо либо подтянуть (если их ресурс полностью выработан), либо заменить.

Нам понадобятся головки «на 10» и «на 13», накидной ключ, яма или эстакада для затягивания ручного тормоза.

Открутите четыре болта «10», удерживающие теплозащитный экран резонатора выхлопной системы, подползя под автомобиль.

Как правило, избавиться от него не удастся. Чтобы снять крючок, удерживающий резонатор в трубе, необходимо поддеть его резинкой. Причина в том, что он мешает установке выхлопа, а в соответствии со стандартной сборкой этот щиток ставится перед установкой выхлопной системы.

Система привода тросового тормоза имеет две гайки: одну для затягивания и одну, которая действует как контргайка, чтобы предотвратить отвинчивание механизма тросового тормоза.

Необходимо открутить контргайку пластины и затянуть регулировочную гайку с помощью ключа на 13 мм или головки того же размера.

Перед заменой контргайки и сборкой термокожуха убедитесь, что колодцы задних колес не препятствуют свободному вращению колеса.

Чтобы поднять каждое колесо домкратом, необходимо отпустить ручной тормоз. При вращении тормозные колодки не должны издавать никаких звуков.

Перед отпуском ручного тормоза установите противооткатные упоры.

Чтобы обеспечить свободное вращение колеса, следует ослабить тросы ручного тормоза, если они мешают. Из-за нагрузки на тормозные барабаны, вызванной препятствием вращению колеса, расход топлива увеличится.

Если нет препятствий для вращения колеса, проделайте обратный процесс.

(1 оценок)

Подтянуть ручник на ладе калине

Ручная тормозная система автомобиля Lada Kalina является автономным устройством. Для надежной фиксации автомобиля во время стоянки или парковки, прежде всего, необходимо убедиться, что колеса задней оси заблокированы.

От состояния рассматриваемого нами узла зависит время, поскольку трос привода Лада Калина со временем постепенно приходит в негодность. Каждый ответственный владелец в такие моменты задается вопросом, как подтянуть ручной тормоз или заменить его в своем режиме.

По сравнению с Lada Kalina, традиционный трос ручного тормоза «ВАЗ» представляет собой две отдельные ветви.

Водитель Lada Kalina при нажатии на ручной тормоз заклинивает тормозные колодки по отдельности, поэтому правая сторона тянется за одну ветвь троса, а левая — за другую.

Только своевременная, качественная регулировка приводного троса и замена изношенных компонентов обеспечат надежную работу устройства. В этой ситуации необходимо уметь затягивать ручной тормоз.

При парковке автомобиля Kalina на более сложных дорогах водители могут оставаться в безопасности, следуя следующим простым инструкциям.

Принцип выполнения регулировки ручника

1. Полностью опустите рычаг ручного тормоза в салоне автомобиля.

Выпустите ручку ручника

• Поставьте автомобиль на яму или поднимите её на подъёмник. Некоторые автовладельцы умудряются отрегулировать ручник «с бордюра» — но это неудобно и опасно.
• Снизу автомобиля найдите резонатор и снимите его с резиновых кронштейнов.



Снимите глушитель с крепления к кузову

4 болта на механизме регулировки ручного тормоза (защитный щиток) можно ослабить с помощью трещотки.



Отводим от себя защитный экран

После этого защитный экран можно снять. Однако мне кажется, что было бы лучше переместить его вперед за глушитель, так как это создаст больше места для неоплачиваемой работы.



Механизм следующий

Используйте ключ на 13 мм, чтобы ослабить элементы затяжки.



• Закручивая регулировочную гайку, подтяните тросик ручника, который выходит из салона.
• Попросите напарника проверить ход ручки рычага, либо проверьте его сами.
• Как только ход ручника будет 3-4 щелчка, затяните контргайку.
• Перед заключительным этапом работы, необходимо проверить работоспособность тормозного механизма. Для этого вывешивают задние колёса и смотрят, как они вращаются с выключенным ручным тормозом. Также проверяют как колёса схватываются при поднятом ручнике.
• Далее возвращают защитный экран на место, прикручивают его на посадочные места и одевают на резонатор резиновые крепления.

Видео регулировки ручника

Причины, по которым не работает ручной тормоз

Часто причины бывают несущественными, что не позволяет избежать работы в течение 10 минут (подробнее об этом позже).

• Износ задних тормозных колодок. Обычно это сопровождается скрежещущим звуком при торможении. Затягивание или незатягивание кабеля здесь не поможет. Прежде всего, следует заменить колодки, желательно на обоих колесах, так как они изнашиваются равномерно.

• Неправильно отрегулирован стояночный тормоз. Это также может произойти, просто ослаб регулировочный болт — затяните его.

• Клин кабеля в оболочке. Обычно это происходит со временем и часто встречается на автомобилях, которым 5 лет и более. Дело в том, что влага попадает между оболочкой и самим кабелем, затем ржавеет, и кабель застревает в оболочке. Это можно сделать двумя способами: либо вы смазываете его и обрабатываете, чтобы он работал правильно. Или вы можете заменить кабели новыми.

• Обрыв кабеля. Иногда трос ломается, как на самой ручке, так и под автомобилем, его необходимо заменить.
• Лед или соль, реагирующие на поверхность тормозных колодок. Это редко, но случается, особенно после езды по глубоким лужам. Во время коротких поездок полезно очищать колодки с легким нажимом. Все резервуары должны быть чистыми.
• Тормозное масло или тормозная жидкость на тормозных колодках. Например, протекает рабочий цилиндр, может протекать сальник заднего моста. В этом случае необходимо сначала устранить причину утечки, а затем очистить тормозные колодки. Конечно, они очистятся сами после нескольких циклов торможения. Если «смазка» сильная, колодки следует заменить новыми, так как поверхность накладок может быть полностью пропитана маслом.

Опыт подсказывает мне, что первые четыре объяснения являются наиболее типичными. Обычно кабель в оболочке автомобиля со временем корродирует и затягивается.

Сигнализатор включения стояночного тормоза

Когда бы я ни парковался, я всегда ставлю машину на ручной тормоз, а иногда, когда я останавливаюсь (например), я автоматически поворачиваю ключ в замке зажигания. Использовать в полной мере — одно из двух слов.

Ручной тормоз начал отключаться на 8 щелчков после 15 000 миль пробега и в конце концов совсем перестал удерживать автомобиль на крутом спуске. Однако это было еще не все. После «растяжения ручного тормоза» начала отказывать педаль тормоза. Динамика была примерно такой же: педаль тормоза отказывала тем сильнее, чем дальше был вытянут ручной тормоз.

Я принял решение разобраться с тормозами, но мне пришлось столкнуться с этим непосредственно.

Я узнал о том, что происходит с индикатором ручного тормоза Granta в случайном режиме. Оказывается, все очень легко исправить, достаточно лишь долить тормозную жидкость в бачок. Более того, индикатор, который не имеет решающего значения, продолжал гореть, даже если количество тормозной жидкости в бачке было ниже o.

Способ установки № 2

Затем необходимо произвести несколько модификаций за кулисами:

1. Открутите трубку, ведущую к левому тормозному механизму, и вставьте заглушку.
2. Открутите трубку, идущую к правому переднему колесу. Установите его в отверстие, предусмотренное для правого заднего тормозного механизма.

Перед началом работы обязательно слейте всю жидкость. Любой ценой избегайте повреждения гидравлики. Следите за тем, чтобы металл не соприкасался с жидкостью. Дальнейшие действия:

1. Установите новый ручной тормоз между сиденьями.
2. Установите болт на место маятникового регулятора. Прикрутите его к нижней стороне корпуса. Рекомендуется на время снять передние сиденья, чтобы они не мешали и не пачкались во время работы.
3. Прокладывается шланг от днища к новому ручному тормозу.
4. Из днища в салон прокладываются шланги регулятора.
5. Измерьте размеры шлангов и установите их на заднюю ось.
6. На заднем лонжероне установите шланг на кронштейн.
7. Обязательно установите резиновое кольцо, чтобы шланг не перетирался во время работы. Обрежьте это кольцо, чтобы оно лучше прилегало.
8. Подсоедините шланг к трубам. Используйте пластиковые кабельные стяжки для крепления металлических труб.

Устройство ручного тормоза лада гранта

Концептуально Lada Granta должна была заменить ваз 2107. Однако из-за ряда факторов ее выпуск был отложен, а впоследствии отложен на неопределенный срок.

Автомобиль должен был стать самой недорогой моделью, выпускаемой ВАЗом.

Передние дисковые и задние барабанные тормоза Granta по сути идентичны традиционным тормозам «Жигулей».

Хотя привод ручного тормоза прост, фактический тормозной механизм не регулирует автоматически расстояние между колодками и барабаном.

Ведомый механизм получает усилие от рычага ручного тормоза по тросу с уравнителем.

Поэтому необходимо подтянуть трос ручного тормоза после износа фрикционной накладки 8.

Например, посмотрите на резьбовую шпильку и регулировочную гайку на рисунке ниже. 6) можно расположить внутри, но для этого потребуется добавить новые компоненты или внести изменения в уже изготовленные заводские штампы.

Инженеры V AZ приняли решение отказаться от этих усилий и оставить все как есть. В этой ситуации водитель должен полагаться на регулировочную гайку, наклоняясь снизу, что не всегда практично в холодных или скользких условиях.

Кроме того, доступ к резьбовому стержню снизу затруднен, поскольку он постоянно подвергается воздействию пыли и влажного воздуха.

Устройство стояночного тормоза

Прежде чем менять трос ручного тормоза или затягивать его, необходимо понять, как устроен механизм. Ниже перечислены основные компоненты:

1. Рычаг с кнопкой и подпружиненной защелкой. Он расположен в салоне автомобиля, справа от водителя.
2. Под днищем автомобиля и прикрепленный к рычагу металлический стержень со шпилькой на конце и коромыслом для установки троса. Это натяжное устройство «ручного тормоза».
3. Концы троса (или двух тросов), установленного на коромысле, крепятся к задним тормозным рычагам — дисковым или барабанным.

Когда водитель нажимает на рычаг в салоне, керновая головка продвигается вперед и оказывает давление на колодки. В барабанных тормозах тормозные колодки перемещаются, а в дисковых — сходятся. Только задние колеса удерживаются на месте ручным тормозом, который работает отдельно от основной тормозной системы и включается только при нажатии на педаль.

Защелка фиксирует рукоятку в различных положениях. Ручку можно разблокировать и опустить в исходное положение, нажав кнопку на конце ручки. Привод считается исправным, если колодки «захватывают» колеса на втором щелчке и прочно удерживают автомобиль на четвертом щелчке.
