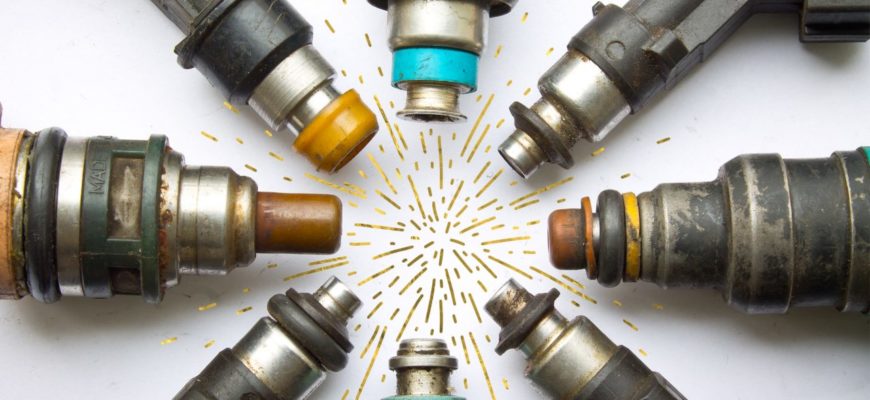

Как промыть форсунки инжектора своими руками — Лайфхакер

Основные способы чистки инжектора

Сегодня существует несколько вариантов очистки инжектора со снятием и без снятия форсунок, отличающихся они по принципу действия и эффективности:

• Применение автомобильной химии (специальных средств). Этот способ хорош доступностью, ведь автомобильные магазины насыщены множеством типов жидкостей для восстановления форсунок. Как почистить инжектор таким способом? Достаточно выбрать подходящий вариант, добавить средство в топливный бак (с учетом инструкции производителя), заправиться и продолжать эксплуатировать машину. В чем особенности, плюсы и минусы метода, рассмотрим ниже.
• Использование возможностей ультразвука. Этот вариант является более совершенным и высокотехнологичным, поэтому дает лучший результат. Сложность в том, что работы производятся на дорогостоящем оборудовании, которое имеется только в специализированных мастерских. Принцип действия основан на применении ультразвука. Если сравнивать с другими способами очистки инжектора, эта методика наиболее безопасна и эффективна.
• Химический метод (промывка). Этот вариант очистки хорош тем, что он охватывает форсунки и топливную систему в целом. Здесь применяется специальный стенд для промывки, который подсоединяется к топливной системе машины. Перед выполнением работы бак с горючим отключается. В итоге промывочная жидкость чистит регулятор давления, клапана впуска, форсунки и даже топливную рампу. ФОТО 6 Но существует много способов почистить инжектор (форсунки) химическим методом в домашних условиях.

Некоторые варианты самостоятельной промывки инжектора предлагаемые водителями.

Salieff › блог › чистка форсунок на гранте. своими силами и бесплатно. в общем все не сложно.

Это получается вторая часть отчета. После чистки дроссельной заслонки, я психанул и решил почистить еще и форсунки. Вот, что у меня получилось.Откручиваем два винта под шестигранник. Предварительно, я компрессором сдул всю (что слетело) грязь и пыль, ибо нифиг, чистить одно и одновременно портить второе. Надеюсь в отверстия из которых вынуться форсунки попадет минимум грязи.

Откручиваем трубочку подачи бензина в топливную рампу — тоже никаких вопросов.

Дальше я отстегнул общий шлейф на форсунки, не стал заморачиваться снимать разъем с каждой форсунки. Это можно сделать и потом, удобно, когда рампа будет в руках.И легким покачиванием из стороны в сторону, одновременно вытягивая на себя по очереди снял форсунки из посадочных мест. И опа — рампа в сборе с форсунками у меня в руках. Блин, я если честно не ожидал, что все пройдет так гладко и просто.

Дальше все просто — нажал с обоих сторон на пружинки и снял электрические разъемы.

Сами форсунки на рампе держаться за счет резинок и фиксируются от перемещения пружинными шайбами с прорезями. При сборке следите, чтобы прорези вошли в буртик топливной рампы, а сама шайба села в прорези форсунок.

Все форсунки сняты и лежат ждут очереди на чистку.

Чистку форсунок на Гранте я делал, тем же составом, что чистил дроссельную заслонку — у меня ее осталось больше половины баллона. Соответственно никаких дополнительных трат!Процедура чистки в общем то проста: подключаешь форсунку к аккумулятору — чтобы сработал электроклапан и брызгаешь средством из баллончика под давлением.

А вот, чтобы хорошо дать давление очистной жидкости в форсунку, пришлось подумать — носик у баллончика тонкий и просто им брызгать не комильфо. Минут наверное тридцать ходил придумывал что-бы приспособить. И вот такое решение у меня созрело — нашел кусок провода, внешний диаметр которого хорошо входил в отверстие форсунки.

Тихонько, чтобы не порвать изоляцию вытащил из провода жилы — и у меня готова переходная трубочка для чистки форсунок!Дальше одному очень сложно, пришлось привлекать помощника. Помощник, по моей команде подает питание с аккумулятора на форсунки — я слышу как щелкает электромагнит и брызгаю баллончиком с очистителем. Внимание!

В общем эффект от чистки форсунок, был виден визуально уже на этом этапе. Если при первой продувке, расспыл жидкости был не только неровный, а некоторые дырочки даже по моему не «писали». То на третей чистке — факел расспыла был ровный и направленный.

Дальше будни. Аккуратно собираем форсунки в топливную рампу, фиксируем кольцами. Да кстати, что бы резинки лучше сели в свои гнезда — я чуть чуть их смазал WD-40, так на пальчике.

Так-же как и при разборе, плавно покачивая и нажимая, посадил форсунки в двигатель. Закрутил оба винта, накинул электрический шлейф и подключил топливопровод.Потом минут пять смотрел, пытаясь сообразить, что я забыл или где накосячил. Уж больно все прошло гладко, быстро и просто.

Ничего не придумал — захлопнул капот и поехал тестировать, предварительно раза три включив зажигание, чтобы в рампу накачать бензин.БЛИИНН! ВОт это эффект — машинка перестала тупить на педаль газа. Разгон без провалов. Отлично тянет в горку. А я уже и забыл, как ехала у меня Гранта, пока была новая. Минут двадцать катался — наслаждался, честное слово!

Итого вывод: чистить, чистить и еще раз чистить! Эффект просто превзошел мои ожидания. И что самое приятное — бесплатно (если не считать уже купленный за 160 руб. баллончик для чистки двигателя), быстро (ну часа два у меня ушло по максимуму) и просто (все собралось и разобралось без проблем).Рекомендую!

Автомобильная химия

Как отмечалось выше, простейший вариант — применение специальной присадки, которая добавляется в топливный бак, смешивается с горючим, проходит через систему и очищает форсунки. Это средство рекомендуется применять в виде профилактики, раз в 5000 км.

Чем вызвано подобное требование? Если топливная система транспортного средства давно не подвергалась очистке, в ней накапливается большое число отложений.

Если автовладелец решился почистить инжектор с помощью присадок, последние заставляют грязь отстать от стенок, после чего происходит закупорка основных элементов системы. В первую очередь загрязняется топливный насос.

К основным представителям автохимии стоит отнести:

Liqui Moly (Ликви Моли) серии Injection Reiniger High Performance.

По заявлению производителя это средство способно выручить даже при серьезных загрязнениях.

Его применение позволяет устранить последствия применения низкокачественного горючего. После очистки возрастает мощность мотора, снижается потребление топлива и уменьшается объем вредных выбросов в атмосферу.

Как почистить инжектор с помощью Injection Reiniger High Performance? На упаковке приведена инструкция, согласно которой время от времени рекомендуется добавлять 300 мл жидкости на полный бак с топливом.

Регулярное применение средства позволяет избежать загрязнений, поддержать систему в чистоте, повысить эффективность работы клапанов впуска и форсунок.

Применение состава рекомендуется при появлении проблем с пуском, снижении мощности двигателя, ухудшении показателей выхлопных газов, а также при появлении прочих неисправностей, связанных с загрязнением инжектора.

Liqui Moly (Ликви Моли) серии Langzeit Injection Reiniger.

Средство также борется с уже существующими загрязнениями и предотвращает появление новых отложений. Применяется для очистки форсунок, клапанов впуска и других элементов топливной системы.

Регулярное применение средства позволяет сохранить мощность мотора, уменьшить опасность сбоев в его работе и продлить срок службы катализатора.

Чтобы почистить инжектор, достаточно добавить 10 мл жидкости на 10 литров горючего. Присадка самостоятельно смешивается с бензином и выполняет очищающую функцию.

Liqui Moly (Ликви Моли) серии Injection-Reiniger.

Еще одно современное средство, обеспечивающее быструю очистку форсунок и других элементов топливной системы.

Применение присадки гарантирует избавление от нагара и отложений, возникающих на топливопроводах, клапанах впуска, дозаторах и прочих узлах.

Периодическое применение жидкости обеспечивает плавность хода, приемистость мотора, лучшее сжигание горючей смеси, уменьшение объема вредных выбросов, надежную защиту от появления ржавчины.

К особенностям средства стоит отнести совместимость с катализаторами, а также возможность применения на всех типах бензиновых моторов с инжекторной системой впрыска.

По заявлению производителя антикоррозийные характеристики присадки сохраняются 2000 км.

Чтобы почистить инжектор с помощью этого средства, достаточно размешать его в соотношении 1 к 230.

Так, 200 мл присадки хватит на подготовку 70 л горючего. В момент добавления бак должен быть заполнен на 75%.

Liqui Moly (Ликви Моли) серии Injection Reiniger Light.

Это мягкое очищающее средство, которое подходит для бензиновых двигателей с различными системами впрыска. Применяется в качестве профилактики и периодической чистки топливной системы.

Производитель заявляет, что очиститель не поднимает грязь из бака с горючим и не забивает топливопроводы. Имеющиеся загрязнения растворяются и выводятся из системы.

Если своевременно почистить инжектор с применением Injection Reiniger Light, улучшается пуск мотора, снижается объем вредных выбросов, обеспечивается надежная защита от коррозии.

Особенность присадки заключается в отсутствии негативного действия на катализатор.

Чтобы почистить инжектор, необходимо добавить 0,25 л присадки на полный бак с горючим. Объем бензина должен быть не больше 70 л.

Liqui Moly (Ликви Моли) серии Injection Reiniger Effectiv.

Этот состав подходит для чистки инжекторных систем питания при наличии явных симптомов загрязнения — проблем в работе двигателя, сбоев на ХХ и прочих.

Лучшим вариантом является применение средства каждые 2000 км пробега. Присадка особенно полезна, когда в авто заливается топливо низкого качества.

Чтобы почистить инжектор, достаточно 300 мл присадки на полный бак с горючим. Средство смешивается с бензином, очищает топливную систему, защищает ее от коррозии и появления отложений в будущем.

JET 100 ULTRA XADO.

Универсальное средство для чистки инжектора и карбюратора.

К его плюсам стоит отнести высокую эффективность, а также способность удаления всех видов загрязнений (пыли, отложений, бензиновых пленок, лаков и других).

Применение присадки способствует восстановлению заводских характеристик форсунки, удалению имеющейся грязи из топливной системы, а также магистрали, через которую подается воздушный поток.

К плюсам стоит отнести безопасность для катализаторов, уменьшение расхода топлива, восстановление прежней мощности мотора.

Перед тем как почистить инжектор, рекомендуется завести двигатель и распылить состав на заслонку дросселя.

После этого мотор должен поработать на повышенных оборотах в течение 4-5 минут.

Можно почистить инжектор и другим способом — распылить состав непосредственно в топливный бак. В этом случае на 20 л топлива требуется распыление в течение 12-15 секунд.

Преимущество способа заключается в возможности комплексной очистки системы — клапанов впуска, топливного бака, бензопроводов, форсунок и прочих элементов.

XADO MaxiFlush.

Концентрированная присадка, в составе которой содержатся высокоэффективные элементы. Назначение — очистка топливной системы бензиновых моторов.

Результатом применения присадки является нормализация работы двигателя, устранение проблем с холостым ходом, уменьшение объема вредных выбросов в выхлопе автомобиля. Применяется в установках для очистки форсунок.

К плюсам стоит отнести быстрое устранение загрязнений, очистка камеры сгорания, распылителей топлива и других элементов.

Если почистить инжектор с помощью XADO MaxiFlush, удается добиться снижения расхода горючего, восстановления распыляющего факела и оптимизации процесса сжигания топлива.

Регулярное применение присадки способствует повышению надежности системы и росту эффективности форсунок в 3-4 раза.

Для полной очистки системы требуется 300-350 мл средства. Если состав применяется в профессиональных установках, смешивание производится в соотношении 300 мл присадки на 700 мл бензина.

Если требуется почистить инжектор без дополнительного оборудования, стоит добавить средство в бак из расчета 300 мл присадки на 40-80 л бензина.

К особенностям состава стоит отнести мягкое воздействие на катализаторы и лямбда-зонды. Периодичность очистки — через каждые 15-20000 км для профилактики.

EGR Verylube XADO.

Современное средство для очистки клапана системы рециркуляции, а также заслонки инжектора. Может применяться для карбюраторных моторов.

Применение присадки способствует восстановлению заводских параметров. Чтобы почистить заслонку инжектора, рекомендуется нагреть мотор и распылить состав на заслонку дросселя, после чего мотор в течение 4-5 минут должен поработать на повышенных оборотах.

XADO VERYLUBE.

Универсальный состав, предназначенный для чистки карбюраторных и инжекторных моторов. К его плюсам стоит отнести высокую скорость действия и повышенную эффективность.

В результате применения удается почистить инжектор, убрать нагар, пленки и отложения с элементов топливной системы.

Применение состава в качестве профилактики способствует поддержанию характеристик двигателя и эффективности форсунок на протяжении всего срока службы авто.

В результате применения уменьшается объем вредных выбросов в атмосферу. Средство лояльно действует на кислородные датчики и катализаторы.

Чтобы почистить инжектор с помощью этой присадки, требуется прогреть мотор и распылить состав на заслонку дросселя автомобиля. Мотор должен проработать еще 4-5 минут на высоких оборотах.

Возможен вариант с комплексной очисткой, когда XADO VERYLUBE добавляется непосредственно в бак авто. В этом случае чистятся клапана впуска, трубопроводы, свечи зажигания и прочие элементы.

Для достижения результата достаточно в течение 12-15 секунд распылить присадку в бак с 20 л горючего.

Второй способ (на примере мазда 5)

Появление нагара на свечах, копоть на клапанах и днище поршней, а также снижение мощности двигателя свидетельствует о необходимости промывки системы.

Для этого потребуется:

• Жидкость WYNNS, которая позволяет очистить топливную систему и не менять после этого свечи;
• Шланги и хомуты;
• Крокодилы для фиксации.

Далее алгоритм такой:

• Собирайте установку для очистки. При этом трубка от насоса к рампе должна быть короче на 28 см, чем обратка. Это необходимое условие, ведь применяемые трубки являются двухслойными, поэтому плохо гнуться.
• После подготовки системы требуется демонтировать реле бензонасоса (находится в предохранительной коробке, что в двигательном отсеке).
• Чтобы найти подход к трубке обратки, потребуется демонтаж крепления планки электропневмоклапанов. Отведите деталь немного назад и снимите оригинальный маздовский шланг. Далее наденьте хомут.
• Для снятия трубки подачи демонтируйте резиновую гофру, объединяющую блок заслонки дросселя и воздушный фильтр.
• Снимите электропневмоклапан системы рециркуляции ОГ.
• Надавите слева и справа на фиксатор и демонтируйте подающий шланг. Далее наденьте трубку для подачи с подготовленного устройства.
• Верните на место и натяните гофру. Далее залейте в банку 0,5 л жидкости, включите электрический насос, заведите мотор и дайте ему выработать весь имеющийся состав на ХХ. На это уходит 10-15 минут. Чтобы ускорить процесс, отбросьте питание от катушек зажигания и прокрутите стартер, подав жидкость в цилиндры.
• Остается почистить узлы после отмачивания. Для этого требуется залить 0,5 литра чистой жидкости и дать мотору поработать под различными нагрузками.
• Соберите все по обратному алгоритму. Внимательно подойдите к качеству подключения шлангов (течи быть не должно).

Как проверить и промыть форсунки

Фотоотчёт о том, как проверить и промыть самостоятельно топливные форсунки автомобиля без специальных приспособлений и с минимальным набором инструмента.

По традиции рассмотрим этот процесс на нашем любимом автомобиле Шевроле Лачетти.

Сразу скажу, что я против промывки топливных форсунок без снятия их с автомобиля по двум причинам:

• после такой промывки нужно будет сменить масло и, желательно, свечи
• абсолютно невозможно проконтролировать результат и проверить каждую форсунку

Поэтому советую всегда проверять и промывать форсунки со снятием их с двигателя. Тем более это совсем не сложно и займет не больше часа времени.

Примечание! На автомобилях с системой управления двигателем (в народе — инжекторный) и системой впрыска — «впрыск на клапан»(коих большинство на данный момент) требуется чистка трёх вещей — форсунки, впускные клапана и камера сгорания. Особенно впускные клапана, так как они горячие и впрыск происходит именно на них.

Из-за этого на клапане образуются нехорошие отложения, мешающие работе клапана и испаряемости бензина, что приводит к плохому смесеобразованию. Поэтому промывка Wynn’s-ом без снятия форсунок также необходима. Желательно делать это перед каждой второй-третьей смене масла.

Также хочу напомнить, что эта процедура подразумевает контакт с бензином и его парами, поэтому соблюдение элементарных правил безопасности никто не отменял. Основных три:

• никакого открытого огня и курения в месте проведения работ
• двигатель должен быть холодным
• никакой пластиковой тары и пластиковых бутылок! Бензин и пластик — опасная игрушка! Я использую либо стекло, либо металл и никогда не храню бензин в пластиковой таре. Большинство не соблюдает данного правила безопасности и тягают с собой пластиковые бутылки с бензином и, ещё лучше, заливают из них бензин непосредственно в бак автомобиля. Я тоже раньше не предавал этому особого значения и не слушал упреков отца, пока на моих глазах не загорелся человек и не сгорел склад ГСМ. Он просто переливал бензин из бочки в пластиковую канистру. И всё…

Как прочистить форсунки самостоятельно, сняв их с двигателя

Для их промывки нужно смонтировать систему, подобную используемому в таких случаях стенду. При этом потребуются два баллончика с промывочной жидкостью.

Нужен отрезок шланга, приблизительно 15 сантиметров в длину. Пара хомутов. Кроме того, потребуется:

• нож,
• двенадцативольтовая лампочка (можно обойтись без нее),
• двухконтактная кнопка (без фиксирующего устройства),
• источник питания постоянного тока, обеспечивающий напряжение двенадцать вольт – это необходимо, чтобы клапаны открылись (прекрасно подойдет и обычная зарядка от телефона).

От аккумулятора отсоединяется провод, идущий на массу. Выполняются операции по извлечению распылителей. То есть снимается воздушный фильтр, блок дроссельной заслонки, коллектор, трос акселератора и коробки передач, шланг сапуна и подогрева БДЗ.

Снимаются все фишки форсунов и шланги, подсоединенные к коллектору. Чтобы горючее не попало на рампу, откручивается обратка его подвода рядом с бачком рулевого гидроуселителя. После этого можно снять рампу и достать форсунки.

Следующий этап. Шланг с помощью хомутов крепится к форсунке и трубке, имеющейся на крышке баллона со специальной жидкостью. Для выхода ее из форсунки нужна емкость.

Красный провод зарядки присоединяется к кнопке, второй – с контактом форсунки. Чтобы не сжечь катушку, имеющуюся в форсунке, в собранную цепь подключается 12-вольтовая лампа.

Проверить работу собранной схемы достаточно просто. Надо лишь надавить на кнопку. Лампа загорится и послышится слабый щелчок.

Далее надо надавить на кнопку, имеющуюся на баллончике, за счет чего в шланге будет создано давление. Затем включить питание собранной цепи. Такую операцию следует проделать несколько раз, добиваясь, чтобы струя из форсунки имела ярко выраженный конус, и стала однородной.

После того, как промыты все форсунки, следует провести обратную сборку. Она выполняется в обратной последовательности к той, которая приведена выше.

Как снять топливные форсунки шевроле лачетти

Первым делом необходимо сбросить давление в топливной магистрали. Как это сделать подробно описано в статье Замена топливного фильтра Шевроле Лачетти

Теперь покажу, как я добираюсь до форсунок быстро и удобно.

Для удобства необходимо отключить и убрать немного в сторону жгут проводов, идущий над форсунками (желтые стрелки) и малый шланг системы вентиляции картера

Шланг снимается просто, а для снятия жгута проводов необходимо выполнить следующее:

Отключаем штекера разъёмов от дроссельного узла (защёлка снизу)…

…датчика положения распредвалов (защёлка справа)…

…датчика абсолютного давления во впускном коллекторе (защёлка сверху)…

…датчика температуры поступающего в коллектор воздуха (защёлка ближе к салону)…

…и, собственно, отключить форсунки, нажав на фиксатор

Нажать на фиксатор удобно при помощи длинной отвертки

После этого убираем жгут проводов вправо и он нам больше не мешает

Дело осталось за малым. Поднимаем шланг системы охлаждения вверх и зацепляем или подвязываем его, чтобы не мешал. Откручиваем две гайки и два болта

Гайки удобно открутить накидным ключом на 12 мм

А болты — торцовым ключом на 10 мм. Или головкой

Будьте аккуратней и сильно не разгоняйтесь, а то болтики короткие и могут упасть куда-нибудь далеко

Теперь, чтобы было удобно снять рамку, нужно держатели трубок на коллекторе…

…повернуть на 90 градусов

Теперь удобно снять рамку

После этого видим два болта. Это последние, которые необходимо открутить

Берём головку на 12 мм и откручиваем.

Совет: так как болты находятся в глубине и ухватится за них пальцами не очень удобно, а из головки они могут выпасть и упасть, конечно же, в самое недоступное место, то имеет смысл перекрыть болту путь вниз тряпкой или, как я — перчаткой. Так он дальше перчатки не упадёт

Теперь внимание! На этом этапе обычно отключают подающий топливный трубопровод. Но я этого не делаю. Потом будет понятно — почему. Но если у Вас возникнут трудности, тогда отключите.

Тянем рампу с форсунками вверх. Можно помочь себе всё той же длинной отвёрткой

Когда все форсунки вышли из своих посадочных мест, аккуратно выводим рампу и поворачиваем на 90 градусов (можно и на 89 )

Получается вот такая незамысловатая картина

Прикрываем отверстия во впускном коллекторе тряпкой, чтобы туда ничто или никто не упал.

Осматриваем форсунки на предмет видимых проблем и поражаемся сколько там собирается грязи

Нужно ли очищать топливную систему?

Этот вопрос часто задают многие автовладельцы своим знакомым и автомеханикам, ищут ответ на данный вопрос и в сети Интернет. Но к сожалению Интернет не может дать однозначного ответа на поставленный вопрос, поскольку мнения в сети всегда разделяются.

А дело в следующем. Кто-то считает прочистку инжектора напрасной – впустую и на ветер выброшенными деньгами, а кто-то считает наоборот – чистить топливную систему любого автомобиля нужно, как можно чаще. Как рассудить и кому верить, кто же из них прав?

Мы обратились к нескольким экспертам по автохимии, и также послушали мнение определенных автомехаников и мотористов. В итоге сложилось следующее. Большинство из них считает, что прочистка инжектора крайне необходима в любых машинах.

Почему же тогда, еще каких-то 10-15 лет назад о прочистке инжектора никто почти не говорил? Оказывается, дело все в качестве топлива, которое к сожалению определенным образом изменилось не в самую лучшую сторону. Но как же так, скажете вы? Ведь в нашей стране топливо за последнее время стало значительно лучше. Да, это действительно так.

За последние годы в нашей стране было принято ряд законодательных экологических нормативов, которые помогли улучшить ситуацию с качеством топлива на АЗС. В том числе, многие нефтяные компании существенно обновили свои заводы по производству топлива с целью, улучшения качества и экологичности выпускаемого бензина и дизельного топлива.

Все дело- в химических добавках, которые сегодня добавляются во все марки топлива. Это необходимо для повышения октанового числа бензина и диз. топлива. В их число входят и различные присадки добавляемые в наши дни в топливо, которые обеспечивают более низкое содержание вредных веществ при выхлопе.

Так же не стоит забывать и о новом виде топлива, с добавлением этанола. Правда в нашей стране этот вид топлива пока еще не так сильно распространен, в отличие от той-же Европы.

Таким образом, в результате различных присадок и химических добавок в топливо, при его сгорании, внутри двигателя ускоряется процесс отложения углерода. Например, тот же этанол (алкоголь, спирт), он окисляется и эмульгирует образуя при этом негорючие побочные продукты.

Со временем побочные продукты начинают накапливаться в топливных форсунках инжектора, на поверхностях впускных клапанов по всей камере-сгорания двигателя. А результатом таких отложений становится потеря мощности самого двигателя и увеличение расхода топлива автомобилем. А из-за углеродных отложений, как уже доказано, увеличивается уровень вредных веществ в самой выхлопной системе.

Кроме этого, в результате загрязнения инжекторной системы многие автомобили не заводятся с первого раза и особенно отказываются заводиться, когда на улице мороз.

Проверка и замена форсунок на автомобиле lada granta

Инструменты (для 8-клапанных двигателей):Инструменты (для 16-клапанных двигателей):

Детали и расходники:

Примечания:

При выходе из строя форсунок на автомобиле возможны следующие признаки неисправности форсунок: — затрудненный пуск двигателя; — неустойчивая работа двигателя; — двигатель глохнет на холостом ходу; — повышенная частота вращения коленчатого вала на холостом ходу; — двигатель не развивает полной мощности, недостаточная приемистость двигателя; — рывки и провалы в работе двигателя при движении автомобиля; — повышенный расход топлива; — повышенное содержание СО и СН в отработавших газах; — калильное зажигание из-за негерметичности форсунок.

В пунктах, где есть две фото, первая показывает процесс на 8-клапанном двигателе, а вторая – на 16-клапанном.

1. Разъедините соединительные разъемы проводов форсунок и моторного жгута, как описано здесь (для 8-клапанных двигателей) или здесь (для 16-клапанных двигателей.

2. Проведите первоначальную проверку обмоток форсунок. Для этого поочередно подсоединяйте тестер к контактам разъемов.

Примечание:

В разъеме установлены пять контактов: четыре для подачи управляющего сигнала на форсунки и один общей «массы» (к нему подсоединен малиновый провод с черной полосой).

3. По очереди соединяйте каждый из четырех управляющих контактов с общим контактом и в каждом случае измеряйте сопротивление.

Примечание:

Оно должно быть равно 11-15 Ом. Если при одном или нескольких измерениях сопротивление отличается от указанного значения, некоторые форсунки неисправны.

4. Для более точной проверки форсунок снимите топливную рампу с автомобиля, как описано здесь (для 8-клапанных двигателей) или здесь (для 16-клапанных двигателей.

5. Снимите форсунки с топливной рампы, как описано здесь (для 8-клапанных двигателей) или здесь (для 16-клапанных двигателей.

6. Для выявления неисправной форсунки подключите к контактам форсунок тестер в режиме омметра.

Примечание:

Он должен показать сопротивление 11-15 Ом. Если сопротивление обмотки не соответствует норме, замените форсунку, так как она неремонтопригодна.

В случае замены, покупайте новые форсунки точно с такой же маркировкой.

7. Проверьте форсунку по форме распыляемого факела топлива и на герметичность на специализированной станции технического обслуживания, поскольку такая проверка непосредственно на автомобиле очень пожароопасна.

8. При каждом снятии форсунок обязательно заменяйте на всех форсунках уплотнительные кольца со стороны топливной рампы и со стороны распылителя.

9. Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора.

Примечание:

Не допускается промывка форсунок окунанием в моющий состав во избежание повреждения их электрической части.

10. Установите на топливную рампу форсунки в порядке, обратном снятию.

Примечание:

Перед установкой форсунок смажьте моторным маслом уплотнительные кольца.

11. Установив топливную рампу на впускную трубу и подсоединив трубопровод к топливной рампе, заведите двигатель и проверьте герметичность соединения трубопровода и уплотнений форсунок.

Источник

Углерод – это строительный материал для отложений внутри двигателя

Когда дело доходит до вредных отложений углерода в двигателе, то такие отложения считаются врагом №1 для всех видов моторов ДВС (двигатели внутреннего сгорания). К сожалению нужно признать, что образование углеродных отложений внутри двигателя ДВС, неизбежно.

Углерод – это побочный продукт использования бензина в качестве источника энергии для работы двигателя. Так что данные отложения углерода внутри двигателя обязательно появляются в любом моторе ДВС, независимо от того, как вы используете свою машину. Все зависит от того, как быстро они будут появляться внутри двигателя.

В принципе, всю внутреннюю часть двигателя можно сравнить с духовкой. Например, если вы сделаете одну курицу на гриле в вашей духовке, то ваш чистый духовой шкаф скорее всего останется незагрязненным. Но, если вы будете готовить курицу в этой духовке каждый день и так в течение 5 лет, а после этого еще и не чистить духовой шкаф от нагара или другой скопившейся грязи, то все это приведет к ужасному состоянию вашей духовки.

То же самое происходит и в двигателе вашего автомобиля.

Двигатели ДВС имеют определенный термоцикл, нагреваются от температуры окружающего воздуха до рабочей температуры, а затем, после их выключения и остановки, обратно остывают. И так происходит постоянно на всем протяжении эксплуатации машины.

Это постоянное изменение температуры приводит к образованию углеродных отложений внутри самого мотора и в системе впрыска топлива.

Но это является не единственной причиной таких отложений. Например, неисправность системы рециркуляции выхлопных газов (выход из строя клапана) также может приводить к ускоренному образованию углеродистых отложений внутри мотора.

Но одним из самых важных факторов, которые влияют на отложения углерода в двигателе, несомненно является качество самого топлива. Например, если вы часто используете для заправки машины низкооктановое некачественное топливо или заливаете в свою обычную машину очень высокооктановое топливо, которое предназначено только для мощных моторов спорткаров (содержит множество моющих химических средств – присадок), то это также приведет к быстрому образованию серьезных отложений, как внутри самого двигателя, так и в системе его впрыска.

Ультразвуковая очистка, ее особенности и недостатки

Отличный вариант — почистить инжектор с помощью ультразвука. В этом случае форсунки демонтируются с мотора, после чего диагностируются на специальном стенде, а затем, если есть необходимость, помещаются в ванну со специальной жидкостью.

После этого на деталь действуют ультразвуковыми волнами. Источник ультразвука расположен на дне емкости, в которую опускаются распылители.

Происходит следующее: под действием ультразвуковых волн вода, в которой находятся форсунки, начинает колебаться. Но так как жидкость не может колебаться с частотой равной частоты воздействующего на нее ультразвука образуются микропузырьки, которые взрываются.

При микровзрывах вода под большим давлением воздействует на форсунки очищая их от загрязнений.

В результате таких манипуляций происходит очистка сопел и внешней части форсунок от загрязнений.

Стоит отметить, что устранение загрязнений из внутренней части распылителей возможно только при открытии и закрытии форсунок непосредственно в ванне. В противном случае удастся почистить только внешнюю часть детали.

В целом применение ультразвука отличается наибольшей эффективностью, ведь устраняются даже наиболее стойкие загрязнения. Недостаток способа в том, что он выливается в «копеечку» для автовладельца.

Принцип ультразвуковой очистки прост. Сначала форсунки снимаются с машины, производится их осмотр и установка в специальный стенд.

На начальном этапе проверяются качество распыла, после чего распылители очищаются в ультразвуковой ванне в щадящем режиме. По завершении этой работы снова производится проверка. Если результата достигнуть не удалось, очистка осуществляется вторично.

Если требуется, ставится новый фильтр и уплотнительные кольца. Далее форсунки возвращаются на место.

По заявлению специалистов с помощью ультразвука реально почистить инжектор даже через 100 тысяч километров пробега. Но здесь все зависит от степени загрязнения детали.

Что касается недостатков данного метода, их два — высокая цена, а также риски для форсунок, которые в процессе чистки могут выйти из строя.

Существует опасность, что автовладелец потратит много денег на очистку, а результата не будет.

Химический метод (жидкостная промывка)

Еще один способ, с помощью которого удается почистить инжектор — применение специальных химических составов.

Суть в том, что к инжектору с помощью переходников подключается оборудование для очистки. При этом к форсункам подается не топливо, а промывочный состав (к примеру, Ликви Моли, Карбом Клин, Винс). Подача промывочной смеси производится с помощью трубок.

Благодаря применению штуцера, в очистке не участвует топливный насос, фильтр, бак и топливопровод.

Смесь бензина с очистителем подается под давлением, которое устанавливается с учетом рекомендаций производителя. В результате происходит расщепление загрязнений и их выход через отверстия распылителей, после чего остатки сгорают в цилиндрах. Время проведения процедуры — 30-50 минут.

Несмотря на кажущуюся эффективность, этот способ не всегда гарантирует результат. Почистить инжектор на 100% удается редко, ведь в форсунках и масляной системе остается небольшой объем промывочного состава. Следовательно, сразу после выполнения работы рекомендуется проехать 12-15 км в форсированном режиме, после чего поменять масло и фильтр.

Недостаток методики — высокие временные и финансовые затраты. Способ подходит для авто, которые прошли небольшое расстояние, а демонтаж распылителей связан с большими сложностями.

Рассмотрим жидкости, с помощью которых можно почистить форсунки:

• WYNNS — немецкое средство, предназначенное для чистки инжектора. Отличается универсальностью и подходит для всех типов бензиновых моторов (с прямым впрыском и карбюратором). В результате применения удается почистить топливную систему, уменьшить объем вредных выбросов и улучшить характеристики форсунки. Свечи после завершения очистки менять не нужно. Периодичность применения — раз в 20-30 тысяч километров.
• Runway — промывочная жидкость для инжектора, продается в емкости 0,3 л. Ее действие направлено на промывку форсунки, поддержание и нормализацию качества впрыска. Состав смазывает систему и защищает топливные инжекторы от загрязнения. Регулярное применение гарантирует улучшение приемистости авто, уменьшение токсичности выбросов, снижение потребления топлива. К плюсам стоит отнести отсутствие нагара и отложений после применения. Чтобы почистить систему, достаточно вылить жидкость из флакона в бак с 50-60 л горючего. Периодичность манипуляций — раз в 3-5000 км.
• WYNNSInjectionSystemPurge — промывочная жидкость для удаления отложений и загрязнений в инжекторных двигателях. С помощью средства удается почистить камеру сгорания, клапана и его стержни, форсунки и другие элементы системы впрыска. Результат — восстановление эффективности инжектора, нормализация работы мотора, улучшение коэффициента сжатия и прочих параметров. Очищающая жидкость безопасна для катализаторов и свечей зажигания. Применяется раз в 20-30 тысяч километров.
• KENT — мощное средство для чистки карбюратора и инжектора. Выпускается во флаконах по 0,5 л. Это быстродействующий состав, который имеет следующие плюсы — универсальность, высокую скорость высыхания, безопасность для катализаторов, снятие различных загрязнителей (лака, клея, смазки), а также обеспечение бесперебойной работы мотора.
• ToyotaD-4 FuelInjectorCleaner — состав, с помощью которого удается очистить различные типы топливных систем от накопления углеродистых отложений. Применение состава способствует удалению влаги, обеспечивает защиту от коррозии и появления ледяных «пробок». Использование в профилактических целях обеспечивает чистоту и максимальную эффективность работу форсунок. Рекомендуется к применению на автомобилях марок Тойота.

Применение очистителя актуально при увеличении расхода горючего, сбоях в работе мотора на ХХ, появлении «провалов» в процессе набора скорости. Не рекомендуется использовать состав на карбюраторных моторах. Оптимальное время, чтобы почистить инжектор — в период замены масла.

Чистка форсунок ваз (2109, 2110, калина, гранта)

Но пробег это не основной показатель, на который стоит опираться. Здесь главное вовремя заметить не корректное поведение двигателя — плавающие обороты, повышенный расход топлива, провалы в динамике и прочее. Все эти факторы могут свидетельствовать о засоренных форсунках.

Чистить форсунки можно не снимая их с двигателя, залив в бензобак специальную жидкость. Но такой метод не всегда является эффективным. И, к тому же, мы не сможем лично увидеть результат. Поэтому преимущественно применяют второй метод — промывка форсунок со снятием.

Здесь есть два способа — ультразвуковая чистка и чистка специальными жидкостями. Последний не требует особо сложного дополнительного оборудования, поэтому самостоятельно лучше использовать именно его.
