Как проверить бензонасос на гранте? — Энциклопедия автомобилиста — ремонт авто своими руками

Не заводится лада гранта. что делать?

 на правах рекламы

Среди многих неисправностей этого автомобиля тот случай, когда машина вообще не заводится. Для этого есть немало причин, и надо знать, как их оперативно устранить.  Когда Лада Гранта не заводится, то или в баке нет бензина, или он не поступает в цилиндры, в противном случае – отсутствует искра.

Причин того, почему бензин не подается в цилиндры, может быть множество. И все  варианты нужно рассмотреть. Машина не заводится, значит, — сухие свечи. Их нужно выкрутить и внимательно осмотреть. Включив зажигание, надо послушать: функционирует ли топливный насос.

Если не работает однозначно, далее проверяем:  щёлкнуло ли, после того, как включили зажигание, реле включающее бензонасос. Если нет – вывод один:  на него не было подано напряжение. Искать надо или перегоревший  предохранитель, или проблемы с замком зажигания.

Второй вариант сразу исключается, частные случаи требуют рассмотрения в отдельном случае.

Далее следует целая последовательность действий, которые помогут докопаться до причины. Понадобится контрольная лампа или мультиметр, показывающий на выводах колодки напряжение 12 вольт. В противном случае, надо искать обрыв в системе.

Если же выкрученные свечи – мокрые, значит, бензин в цилиндры поступает нормально, и поэтапно предстоит разобраться, с помощью мудрых советов, отчего нет искры.

Проверить придётся поступление напряжения на первичную обмотку модуля зажигания, всю проводку – вплоть до блока управления, сам-модуль.

Проверяя высоковольтные провода, их сопротивление не должно превышать 5 кОм и 10 кОм на самом коротком и самом длинном проводах. В домашних условиях проверка на пробой – проблематична, для этого нужен мегаомметр.

По сути, типичных неисправностей и причин того, что Lada Granta не заводится, может быть намного больше. В больших городах наверняка можно найти грамотных специалистов-диагностов, которые хорошо в этом разбираются. А если их нет, то придётся воспользоваться подробными рекомендациями на сайте.

Короткая ссылка на эту страницу:

Маленький индийский мальчик дружит с дикими обезьянами

Что проверяли?

Основные рабочие параметры электробензонасоса — производительность и давление. Давление мы проверили как при «нормальном» напряжении 13,5 В, так и при запредельно низком 6,0 В, сымитировав ситуацию с севшим аккумулятором. Ведь обидно раскрутить из последних сил коленвал и при этом не пустить мотор из-за отсутствия давления в топливной рампе.

Замерили токи потребления электродвигателем как при максимальном давлении в магистрали, так и при постоянном (поддерживаемом регулятором) в 3,9 бар. Оценили потребляемую мощность. Определили часовую производительность насосов и напряжение, при котором начинает открываться регулятор давления.

Под занавес испытаний погоняли насос «на сухую» — чтобы проверить правдоподобность известной страшилки про опасность работы в таких режимах. Один из насосов даже принудительно затормозили механически, чтобы оценить, как долго он продержится в режиме «кипятильника».

Бензонасос не работает лада гранта – не работает бензонасос на лада гранта — тюнинг ваз -ремонт автомобилей своими руками

Если не работает стеклоочиститель и данный предохранитель целый, проверьте также реле K6, ручку включения, надёжность подключения к ней разъёмов, а также сам электропривод стеклоочистителя.

F5 (7,5 А) — клемма 15 замка зажигания. Если проблемы с включением зажигания, проверьте этот предохранитель, а также надёжность соединений проводов к клеммам замка.

F6 (7,5 А) — лампа заднего хода. Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре.

F7 (7,5 А) — ДМРВ, клапан адсорбера, датчик кислорода, датчик скорости. Если двигатель работает неустойчиво, не держит холостые обороты или самопроизвольно глохнет, дело может быть в этом предохранителе либо соответствующем датчике. О том, как проверить ДМРВ у нас уже была статья.

F8 (30 А) — обогрев заднего стекла. Если он не работает, проверьте этот предохранитель, клеммы подключения проводов к обогревателю, а также целлостность его элементов.

F10 (5 А) — левые габаритные лампы. Если не горят габариты, дело может быть в этих предохранителях или в самих лампах, а также их разъёмах. Не помешает проверить переключатель габаритов на приборной панели.

F12 (7,5 А) — правая лампа ближнего света F13 (7,5 А) — левая лампа ближнего света. Если не работает ближний свет в двух фарах одновременно, дело может быть в реле K9, либо в ручке включения ближнего света и её контактах. Если не горит только одна лампа, скорее всего дело в этом предохранителе или в самой лампе, которую нужно заменить.

F14 (10 А) — правая лампа дальнего света F15 (10 А) — левая лампа дальнего света. Если не работают обе фары дальнего света, дело может быть в реле K7. Если только одна — заменить предохранитель и/или лампу.

F17 (10 А) — Передняя левая противотуманная фара. Если они не работают, проверьте переключатель на приборной панели, а также его контакты. Если не работает одна противотуманная фара, скорее всего сгорела лампа и нужно её заменить.

F18 (15 А) — обогрев передних сидений. Если он не работает, но данный предохранитель целый, проверьте кнопку включения обогрева на приборной панели.

F19 (10 А) — ABS. Если при нажатии на педаль тормоза на скользкой дороге колёса блокируются и педаль не «отпружинивает» назад, значит ABS не работает и дело может быть в этом предохранителе или в механических элементах системы торможения.

F20 (15 А) — диагностический разъём, звуковой сигнал, замок багажника, КПП, прикуриватель. Очень частое перегорание данного предохранителя обычно вызывается замыканием или неправильным подключением приборов в разъём прикуривателя. Если не открывается багажник, это может быть связано с прикуривателем. Заменив данный предохранитель, проблема должа решиться.

F21 (15 А) — электрический бензонасос. Если автомобиль неожиданно заглох посередине дороги и бензина в баке очень мало, может быть сгорел этот предохранитель. Без нагрузки (без бензина) работа бензонасоса может привести к его выходу из строя. Поэтому заправьтесь и проверьте данный предохранитель.

Диагностика и устранение неполадок

Убедиться в неисправности электрической сети относительно просто — это можно сделать, не снимая бензонасоса. Когда при включенном зажигании не слышен звук его работы, необходимо сразу же проверить предохранитель, отвечающий за эту цепь.

Он установлен в блоке, закрепленном в нижней части перед передним пассажирским сиденьем. Нужно снять крышку блока, отыскать предохранитель с маркировкой F3, рассчитанный на ток 15 А, и заменить его. Такую работу можно проделать и в дороге.

Если работа топливного насоса не возобновилась, следует переключить внимание на реле К2, находящееся в том же блоке. Оно замыкает силовую цепь питания перекачивающего устройства по сигналу контроллера. Проверить исправность реле можно и в дорожных условиях, для чего понадобится кусок медного провода. Диагностика производится в таком порядке:

1. Извлечь реле К2 из разъема.
2. Включить зажигание.
3. С помощью провода замкнуть между собой контакты с маркировкой «30» и «87», цифры нанесены на реле. Другой вариант — подать питание на контакт «11», расположенный в диагностическом разъеме. Напряжение 12 В можно взять рядом, от прикуривателя.
4. Если послышалось жужжание насоса, то необходимо поменять реле К2.

Если после перечисленных манипуляций агрегат по-прежнему «молчит», надо проверять целостность проводки и надежность контакта в месте его подключения.

Для этого потребуется прибор, так что подобные работы провести посреди поля не удастся. Разве что проверить исправность самого бензонасоса, отключив от него разъемы и подав напрямую 12 В от любого удобного источника.

Если и в этом случае насос не жужжит, его следует заменить.

Диагностировать недостаточную подачу горючего к форсункам в дорожных условиях не выйдет, разве что вы возите с собой манометр с соответствующим шлангом для присоединения к топливной рампе. Количество подаваемого бензина характеризуется давлением в сети, для измерения которого и потребуется манометр. Проверка выполняется следующим образом:

1. Скрутить пластиковый колпачок, прикрывающий диагностический штуцер. Он находится в торце топливной рампы и представляет собой обычный золотник.
2. Нажатием на шток золотника стравить давление в магистрали. На случай вытекания бензина под золотник надо подставить небольшую емкость. Возможно, неисправность даст о себе знать уже на этом этапе, если давления в сети нет, а из штуцера не потечет горючее.
3. Выкрутить золотник и надеть на штуцер шланг от манометра. При выключенном зажигании подать напряжение 12 В напрямую к насосу. Чтобы четко зафиксировать показания, он должен отработать не менее 10 секунд.

При давлении ниже 3,6 бар надо сначала сменить фильтр грубой очистки. Если это не поможет, то придется проверить РДТ и герметичность форсунок. Только так можно точно определить источник проблемы.

Катушки зажигания

Индивидуальная катушка зажигания

В Ладе Гранда есть два вида катушек зажигания: индивидуальная и четырёхвыводная, они управляются контроллером двигателя.

Одним из признаков плохой работы катушек служит плохая работа на холостых оборотах, падение мощности и высокое потребление бензина. Машина плохо запускается или глохнет.

Если катушки сломаны частично, то часто происходят парные пропуски и воспламенение в цилиндрах. Чтобы снять катушку, нужно сбросить клеммы с АМБ и снять повода от контроллера. Затем отключите все высоковольтную проводку.

После этого катушку необходимо отсоединить от кронштейна, открутив крепёжные винты. Если вы планируете замену катушки, запишите её маркировку.

Протестировать катушку на наличие неисправностей можно несколькими способами:

1. Тестирование замыкания на «массу». Для этого с помощью омметра нужно соединить провод с катушки с первым концом омметра, а корпус – со вторым. Он должен показывать бесконечное значение, если вы видите конкретное значение, то происходит утечка.
2. Проверяем первичную обмотку на разрыв. Для этого необходимо соединить концы прибора с контактами, если на приборе бесконечное значение, то одна из катушек оборвана и её нужно заменить на новую.
3. Проверяем вторичную обмотку (для 4-х выводной катушки). Для этого сначала протестируйте обмотку на 1-м и 4-м цилиндре с помощью омметра. Если он показал бесконечное значение, то катушка исправна. Повторите эти действия с обмоткой на 2-м и 3-м цилиндре.
4. Проверка высоковольтной проводки. Провода проверяются по очереди. Для этого омметр подключайте к проводу, меряя сопротивление с предельным значением 20 кОм. Нормальное значение составляет примерно от 3 до 8 кОм. Если он показывает бесконечность, то провод подлежит замене. Желательно проводить такую проверку ежегодно.

После установки катушек на своё место нужно строго соблюдать их маркировку, номер цилиндра должен совпадать с номером на проводе.

Если Лада Гранда завелась и сразу заглохла. Наиболее частые причины:

1. Повреждения в соединениях катушек зажигания.Нужно починить или заменить на новые.
2. Слабое топливное давление.
3. Плохая герметичность в частях каталитического коллектора или ресивера.
4. Некачественная работа системы управления двигателем.

Лада Гранда имеет много недоработок в конструкции, но если вы знаете все слабые места этой машины, то найти причину поломки не составит большого труда. Внимательно следите за автомобилем, регулярно проходите тех обслуживание, своевременно производите замену деталей, и Лада Гранда прослужит вам долгие годы.

Лада гранта не работает бензонасос причины

На легковом автомобиле Лада Гранта (ВАЗ-2190), после включения зажигания, водитель должен в течение 2-3 секунд слышать звук работающего бензонасоса, который должен перед запуском двигателя поднять давление в топливной рампе. Если этого не происходит, то придётся искать причину, по которой электрический бензонасос Лады Гранты отказывается работать.

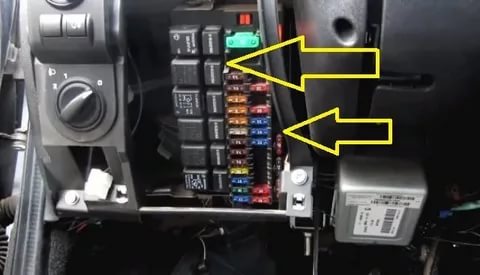

Вначале, необходимо проверить состояние предохранителя F21 (15А, цвет синий), защищающего данную электрическую цепь. Он находится в монтажном блоке, расположенном на передней панели слева от рулевой колонки. Возможно, что этот предохранитель перегорел или ослабли и окислились контакты монтажного блока, куда он вставляется.

Если с предохранителем F21 всё в порядке, тогда проверке подлежит реле включения электрического бензонасоса К12, через контакты которого подаётся питание на его клеммы. Оно расположено в том же монтажном блоке, что и предохранитель. Сделать это можно следующим образом: вытаскиваем данное реле из гнезда и в нём, при помощи перемычки, замыкаем контакты 30 и 87, затем, включаем зажигание. Если бензонасос исправен, то он начнёт работать.

Чтобы убедиться, что виновником отказа бензонасоса стало реле К12, нужно провести ещё одну проверку при помощи контрольной лампы, которую необходимо подсоединить к клеммам 85 и 86 гнезда реле К12, так же при включённом зажигании. Если контрольная лампа загорится, значит, виновником отказа бензонасоса является реле К12, а если контрольная лампа не загорится, тогда придётся проверять состояние датчика положения коленчатого вала (ДПКВ), так как именно по его команде, после начала вращения коленчатого вала стартером электронный блок управления (ЭБУ) подаёт напряжение на клемму 85 гнезда реле бензонасоса.

Но, при проверке состояния реле К12, может оказаться, что после замыкания контактов 30 и87, бензонасос не начнёт работать. В этом случае, поднимаем подушку заднего сиденья и снимаем крышку люка, чтобы получить доступ к бензонасосу и отсоединяем от него колодку с проводами.

Затем, к клеммам бензонасоса, при помощи пары проводов подаём напряжение напрямую с аккумуляторной батареи. Если бензонасос заработает, то неисправность придётся искать в проводах и колодках, идущих от монтажного блока к бензонасосу, а если не заработает, тогда неисправность находится в самом бензонасосе.

Принцип работы рдт

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

• цилиндрический корпус с патрубками для подключения подающей и обратной линии;
• мембрана, соединенная с запирающим штоком;
• седло клапана;
• пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию.

Ремонт модуля топливного насоса ваз 2190 гранта

Разборку модуля топливного насоса на автомобиле Ваз 2190 Гранта выполняют с целью замены изношенных деталей. Для выполнения ремонтных работ подготовьте отвертку, пассатижи.

Модуль топливного насоса состоит из: регулятора давления, фильтра грубой очистки топлива, датчик уровня топлива, электробензонасос. Все эти элементы установлены в кронштейне (корпусе модуля.)

Характерные неисправности модуля:

• Неправильная работа и полный отказ датчика уровня топлива.
• Засорение или повреждение фильтра.
• Выход из строя бензонасоса.
• Выход из строя регулятора давления топлива.

Для разборки и последующего ремонта выполните следующую последовательность действий:

• Поддев отверткой, отсоединяем от стакана модуля сливную трубку.
• Теперь, преодолевая усилие пружин, оттягиваем стакан модуля вверх по направляющей и снимаем стопорное кольцо с одной из направляющих, а затем отводим в сторону сам стакан.

• От регулятора давления топлива отсоединяем наконечник массовых проводов, после чего отверткой отжимаем фиксатор разъема проводов.

• Отсоединяем ее от промежуточного разъема.
• Отсоединяем провода от модуля насоса.

• Снимите датчик уровня топлива, для этого отжимаем его фиксаторы и перемещая вверх по пазам стакана модуля, снимаем.

• Поддев отверткой, извлекаем из кронштейна фиксатор регулятора давления топлива.

• Вынимаем из кронштейна регулятор. Проверьте его уплотнительные кольца и при необходимости замените.

• Отжав фиксаторы, снимаем с направляющих стакан модуля.

• Для замены или чистки, снимаем с патрубка бензонасоса фильтр, поддев его остро заточенным инструментом или небольшой плоской отверткой.
• Для установки фильтра, вынимаем стопорную шайбу, выправьте ее пассатижами и установите обратно. В случае ее повреждения, замените.

• Для снятия самого бензонасоса, отжимаем его фиксатор и вынимаем из кронштейна.
• Выполните необходимый ремонт или замену изношенных деталей, после чего сборку проведите в обратной последовательности.

На этом ремонтные работы по разборке модуля топливного насоса на автомобиле Ваз 2190 Гранта завершены.

Симптомы неисправности бензонасоса и методы их диагностики на инжекторном двигателе

В системах питания современных инжекторных ДВС используется электрический бензонасос. В зависимости от места установки, разделяют погружные (установлены в баке) и проточные ТН (врезаются в магистраль топливоподачи).

Основные компоненты электрического бензонасоса:

• двусоставной корпус;
• электродвигатель постоянного тока;
• насосная секция.

По своему устройству секция может быть роторного, лопастного, шестеренчатого или турбинного типа. Последний вариант, из-за простоты конструкции, заслужил наибольшее распространение. Вращение крыльчатки, закрепленной на валу электродвигателя, создает зоны высокого и низкого давления, благодаря чему происходит забор и нагнетание топлива из бака в трубопроводы.

Схема питания двигателя

Помимо погружного бензонасоса, расположенный в баке топливный модуль включает в себя:

• датчик указателя уровня топлива поплавкового типа;
• датчик критического уровня бензина;
• фильтр грубой очистки;
• встроенный регулятор давления топлива (РДТ). РДТ такого типа встречается на безобраточных системах питания. Другой тип конструкции предполагает наличие возвратной топливной магистрали и регулятор, вмонтированный в топливную рампу;
• входные и выходные топливные магистрали;
• электрические разъемы.

Симптомы изношенного электродвигателя топливного насоса:

• неуверенный запуск двигателя;
• провалы при резком нажатии на педаль акселератора;
• недостаточная мощность на высоких оборотах;
• мотор периодически глохнет и некоторое время отказывается запускаться. Нередко в таких случаях вернуть бензонасос к жизни помогают несколько ударов по баку.

Причина описанных симптомов в изношенных щетках, коллекторе электродвигателя. Щетки при большом износе плохо прижимаются к ламелям коллектора, из-за чего в цепи падает сила тока, что приводит к снижению производительности топливного насоса.

Износ узлов электродвигателя – самая частая причина, из-за которой бензонасос плохо качает бензин.

Если питание к разъему приходит, но топливо от насоса не поступает, причина может быть в оплавлении пластикового корпуса вследствие перегрева или в критическом износе щеток/коллектора. В таком случае при включении зажигания вы не услышите характерного жужжания со стороны топливного модуля.

Если бензонасос работает, но не качает достаточное количество бензина, в первую очередь обратите внимание на фильтры грубой и тонкой очистки. Засоренные фильтры можно определить по тому, что гудит бензонасос громче обычного. Учтите, что работа под нагрузкой уменьшает срок службы ТН.

Поломка топливного насоса вследствие износа элементов насосной секции встречается лишь в случае некачественных комплектующих. Вы скорее замените бензонасос из-за стертых щеток, чем столкнетесь с механическим износом узлов насосной секции.

Топливная система

Бывает, в баке банально закончился бензин, не забывайте следить за его уровнем. Также нужно обращать внимание на его качество. Из-за некачественного бензина часто происходит залив свечей, загрязнение фильтра и образется влага.

Если вы залили некачественное топливо, то с этом случае нужно снять бензобак и поменять фильтры грубой и тонкой очистки, можно попробовать продуть трубки топливопровода.

Если загрязнились форсунки, произвести их очистку можно сделать любым доступным способом. Когда в бензине много воды, можно долить в бак немного спирта.

Но если много примесей и грязи, то тут поможет только сильная очистка. Вы видите, что стартер крутится, но двигатель отказывается работать и не слышно что качает бензонасос. Он может выйти из строя, нет герметичности в системе питания или барахлит регулятор давления.

Первым делом необходимо проверить давление в рампе, нормальный показатель 3,5-4 атмосферы.

Затем нужно снять лючек и в разъеме измерить напряжение, лампочку можно вставить в две клеммы посередине и прокрутить стартером. Она должна загореться и если напряжение доходит, а давления нет, можно попробовать по нему стукнуть. Могли просто залипнуть щётки. Если они в норме, то могла засориться сеточка грубой очистки, её необходимо почистить или заменить, зимой она может обледенеть.
Затем нужно снять лючек и в разъеме измерить напряжение, лампочку можно вставить в две клеммы посередине и прокрутить стартером. Она должна загореться и если напряжение доходит, а давления нет, можно попробовать по нему стукнуть. Могли просто залипнуть щётки. Если они в норме, то могла засориться сеточка грубой очистки, её необходимо почистить или заменить, зимой она может обледенеть.
Если электричество не подаётся, нужно проверить предохранитель F21 и реле k12. Реле (силовые катушки) нужно снять, немного постучать по ним или просто хорошенько прогреть в ладонях.
