Как снять ступицу переднего колеса гранта? — Авторемонт — расскажем просто о сложном

Как понять, что ступичный подшипник неисправен?

• Появляется гул, скрежет;
• Люфт;
• Вибрация во время движения.

Где находится передняя и задняя ступицы на ладе гранте. описание, назначение

Передний ступичный шарнир расположен в передней левой (правой) стороне полуоси. Задний шарнир расположен в заднем левом (правом) блоке подвески.

Главное назначение подшипника — прочное удержание ступицы, обеспечение вращения колеса. Конструкционно передняя (задняя) ступицы состоят из:

• внешней и внутренней металлической обоймы;
• сепаратора, в котором расположены металлические шарики, ролики;
• изоляционных колец;
• специального наполнителя — смазки на графитной основе.

➤ замена ступицы лада гранта — пошаговая инструкция

Неисправность ступичного подшипника —распространенная поломка при эксплуатации технического средства. Причина преждевременного износа состоит в некачественном дорожном покрытии, агрессивном стиле вождения.

Подшипник передней ступицы

Замена ступичного подшипника выполняется самостоятельно, без специального оборудования, опыта, навыков. При условии наличия запчастей, процесс замены отнимет не более часа, без затрат на услуги автосервиса.

Выбор подшипника для ступицы лада гранта

Теперь немного остановимся на выборе подшипника, который мы будем устанавливать в наш автомобиль. Для этого посмотрим на его параметры, которые приведены в табличке ниже.

26:399

Технические параметры и размеры подшипника задней ступицы 256706:

https://www.youtube.com/watch?v=a0_w-LM95LQ

26:521

Внутренний диаметр (d): 30 мм;

26:574

Наружный диаметр (D): 60 мм;

26:623

Ширина (H): 37 мм;

26:653

Масса: 0,4 кг;

26:678

Диаметр шарика: 9,525 мм;

26:722

Количество шариков: 28 шт.;

26:772

Грузоподъемность динамическая: 30,1 kN;

26:843

Грузоподъемность статическая: 25,9 kN;

26:912

Номинальная частота вращения: 6500 об/мин.

26:989

И так что у нас получается. Первое что напрашивается само собой это оригинальный российский подшипник 256706. Их производят сразу на четырех заводах нашей страны:

26:1285

· ОАО «Саратовский подшипниковый завод» (маркировка SPZ) — производит по мнению специалистов самые лучшие подшипники задней ступицы в нашей стране, при этом они не очень дорогие.

26:1614

· 23 ГПЗ (или VBF, Вологда) — в среде автомобилистов считается самым лучшим заводом, однако саратовские подшипники ничуть им не уступают в долговечности, реже подделываются и стоят немного дешевле.

26:1974

· СПЗ-4 (Самара) — производит продукцию для тех, кто привык экономить. Но если Вам нужен качественный задний подшипник ступицы, лучше всего обратить внимание на представленных выше производителей.

26:2337

· 20 ГПЗ (Курск) — в настоящее время не производится.

26:96

Особой разницы в качестве наших подшипников я не замечал, так что можете брать и ставить любой. Но можно и поискать замену понадежнее, например, кто собирается превратить свою Гранту в грузовик может поставить в заднюю ступицу роликовые подшипники 537906, у них чуть ли не в 3 раза большая грузоподъёмность, но меньшая максимальная скорость вращения.

26:1121

25670626:1145 обычный шариковый подшипник26:1201	537906 26:1220 усиленный роликовый подшипник26:1280
27:1797	28:2308
Грузоподъемность динамическая: 30,1 kN;28:82 Грузоподъемность статическая: 25,9 kN;28:151 Номинальная частота вращения: 6500 об./мин.28:229	Грузоподъемность динамическая: 64,8 кН;28:308 Грузоподъемность статическая: 90,1 кН;28:379 Предельная частота вращения: 5000 об./мин.;28:456

Но мой выбор пал на импортный аналог. В Exist нашел SKF BA 1307. Единственный минус, это цена, в 3 раза дороже наших.

28:667

Диагностика неисправности ступичного подшипника гранты

Передний ступичный подшипник на Гранте не самая уязвимая деталь в подвеске, но выход его из строя возможен после пробега 80 000 км или по причинам воздействия внешних и внутренних факторов.

Определяется неисправность передней ступицы по следующим признакам:

1. Шум со стороны колеса во время езды (повреждены детали шарикоподшипника: тела качения, дорожки качения или сепаратор);
2. Вибрация, биение колеса, скрежет (характерно для развалившегося шарикоподшипника);
3. Люфт переднего колеса (шарикоподшипник вышел из строя или ступичная гайка затянута не достаточным моментом).

Такие же признаки неисправности характерны и для заднего ступичного подшипника на Гранте.

Смотрите видео с характерным шумом при поломке ступичного узла:

Гудит неисправный подшипник

Диагностика подшипников передней ступицы проходит так:

1. Передняя часть автомобиля поднимается домкратом;
2. Колесо раскручивают руками, проверяют наличие шума;
3. Проверяют осевой люфт (зазор), по инструкции.
4. Если слышите шум или заметили другие признаки, то замена переднего ступичного подшипника у Гранты неизбежна.
5. Обязательно посмотрите видео диагностики.

Диагностика подшипника передней ступицы ВАЗ

Диагностика ступичного механизма

1. Устанавливаем машину на ровную платформу, выжимаем стояночный тормоз, если проверяем передний ряд. Для заднего — устанавливаем противооткатные башмаки.
2. Домкратим переднюю (заднюю) часть.
3. Проворачиваем колесо машины, проводим дефектовку.
4. Руками расшатываем колесо вверх–вниз. В исправном состоянии не должно быть люфта. В противном случае проводим демонтаж, заменяем изношенные элементы.

Для проведения ремонта и замены подшипника потребуются следующие инструменты:

— универсальный съёмник, — тонкое зубило, — съёмник стопорных колец, — торцовый ключ (головка) на 30,

Замена переднего подшипника ступицы лады гранты

1. Передний ступичный шарнир расположен в корпусе поворотного кулака, извлекаем его. Предварительно зажав конструкцию в стационарные тиски.
2. Устанавливаем металлическую проставку – головку на «22» на поверхность ступицы. Наносим точечные удары молотком для выпрессовки.

1. Рассоединяем внутреннюю обойму шарнира, извлекаем сепаратор с металлическими шарами.

1. Для извлечения наружной части шарнира используем круглогубцы, вынимаем стопорные кольца.

1. Чтобы демонтировать внутреннюю часть обоймы используем зубило. Аккуратно простукиваем молотком. Съемник выпрессовки
2. Съемником выпрессовываем полуоси.

1. Очищаем поверхность от грязи, наслоений, ржавчины. Удаляем старую смазку со ступицы, протираем ветошью. Замеряем диаметр ступицы, он должен быть 35 мм.
2. Наносим тонкий слой графитовой смазки на поверхность. Запрессовываем новый подшипник.

1. Запрессовываем шарнир до тех пор, пока стопорное кольцо не соприкоснется с кромкой детали.
2. Вставляем ступицу в отверстие при помощи тисков.

1. Помещаем машину в периметр ремонтной зоны, фиксируем передний ряд колес противооткатными башмаками.
2. Баллонным ключом срываем крепежные гайки, домкратим машину, снимаем колесо.

1. Откручиваем винты, фиксирующие тормозной барабан к конструкции.

1. Снимаем колпачок ступицы, снимаем со шлицов полуоси.

1. Фиксируем конструкцию в стационарных тисках. Аккуратно постукиваем зубилом по внешней кромке.

1. При необходимости используем жидкость WD – 40 для удаления наслоений, ржавчины.

1. Демонтируем шарнир, используем тиски, хотя некоторые мастера практикуют специальные съемники. В общем, кому как удобнее.
2. При помощи металлической оправки выбиваем внутреннее кольцо.

1. Для окончательной выпрессовки шарнира используем молоток с зубилом, аккуратно постукиваем по внешнему периметру оправы.

Водителю на заметку!!! Перед началом установочных работ очищаем поверхность от мусора, грязи.

Наносим тонкий слой масла, в обязательном порядке смазываем наружную обойму шарнира.

1. Наставляем новый шарнир, слегка запрессовываем его в полость.
2. Равномерно затягиваем шарнир до момента соприкосновения с внешней кромкой.
3. Фиксируем стопорное кольцо, устанавливаем ступицу на штатное место.

1. Наносим тонкий слой графитной смазки, надеваем узел на вал, фиксируем гайкой.

1. Завершаем затяжку динамометрическим ключом (момент затяжки 30 Нм).
2. Зубилом контрим гайку, надеваем колпак.

На этом разборка, сборка, замена заднего подшипника ступицы окончена.

Водителю на заметку!!! В модификации Лада Гранта Спорт задняя ступица с предустановленным датчиком АБС.

Часто случается так, что в процессе демонтажа ступичного механизма ломается болт, шпилька. Причины тому разные, начиная от старости металла, заканчивая браком при изготовлении.

Итак, как снять сломанный болт.  Работы выполняем в несколько этапов:

• метим центр шпильки;
• высверливаем сверлом на 2.5, после 5.5, 9.5 мм;
• прокручиваем болтом диаметром 9.5 – 10.0 мм;
• удаляем остатки металла, стружки.

Замена переднего ступичного подшипника лада гранта

Рано или поздно любой автовладелец столкнется с вопросом связанным с поломкой переднего ступичного подшипника на Гранте. Удачно если изделие будет заменено вовремя, при обнаружении первых признаков.

Хуже если водитель игнорирует признаки, свидетельствующие о неисправности элемента, что может при вести к серьезному дорожно-транспортному происшествию.Главное предназначение ступичных подшипников – поддержание, обеспечение надлежащего вращения колес.

С конструктивной точки зрения изделие состоит из двух металлических колец, между которыми расположены ролики или шарики, изоляционного материала препятствующего попаданию мусора и вытекания из изделия смазки.

Замена переднего ступичного подшипника на гранте

Работа, связанная со снятием, установкой потребует специальных инструментов, а именно: — специальный ступичный съемник; — зубило; — молоток; — длинный рычаг или специализированный ключ для ослабления ступичной гайки; — набор головок; — кернер; — вороток или ключ на «30»; — отвертка с плоским концом; — съемник стопорных колец (или пассатижи с круглыми концами); — домкрат или канавный подъемник;

— подставки под колеса (2 штуки).

Условно все работы можно разделить на 18 этапов:

• Установите автомобиль на ровной поверхности, обеспечьте приемлемые условия освещения, а под задние колеса подложите упоры.
• Ослабляем, но не выкручиваем болты крепления колеса, где планируется замена.
• Ослабляем момент затяжки для гайки ступицы (удобнее всего использовать длинный рычаг).
• При помощи домкрата поднимаем необходимую сторону автомобиля. Демонтируем колесо.

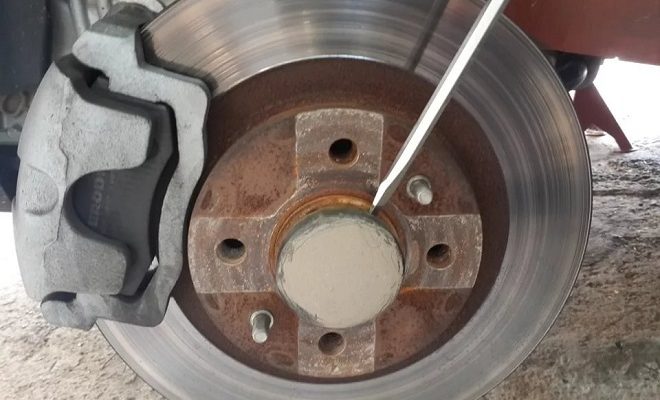

• При помощи отвертки подденьте и отсоедините защитный пластиковый колпачок ступицы.
• При помощи молотка и кернера распрямляем буртик гайки подшипника.
• Откручиваем гайку ступицы. Учтите, что момент ее затяжки достаточно велик, потому необходимо использовать специальный ключ или инструмент с длинным рычагом. Извлеките гайку вместе с шайбой. Демонтируйте диск тормозного механизма.
• Отсоедините привод колеса.
• Откручиваем два болта стойки и шаровой опоры.
• Раскрутите крепежи поворотного кулака и демонтируйте его со ШРУСа.
• Устанавливаем узел в тиски и при помощи головки необходимого диаметра впрессовываем ступичный подшипник.
• Снимаем специальное защитное кольцо.
• Располагаем зубило между торцами внутреннего кольца и, нанося небольшие удары молотком по зубилу, срываем кольцо в бок. При помощи специального съемника демонтируем его.
• Щипцами или плоскогубцами с круглыми концами снимаем стопорное кольцо и вынимаем подшипник.
• При помощи щетки с металлическим ворсом очищаем внутренне пространство поворотного кулака от загрязнений. После чего наносим на очищенную поверхность смазку.
• Установите новое изделие обратно в поворотный кулак.
• Дальнейшая сборка проводится в обратной последовательности.

Теперь вы знаете, как поменять передний ступичный подшипник на Гранте в домашних условиях, не прибегая к помощи автосервисов.

Вам также может понравиться

Замена переднего ступичного подшипника на лада гранта своими руками — пошаговая инструкция

1. Снимаем колесо, срываем ступичную гайку, для этого пригодится удлинитель в виде трубы или воротка.
2. Затем поднимаем авто на подъемнике или домкратим ступицу, с которой будем работать.
3. Головкой на «12» откручиваем два болта крепления тормозного суппорта к поворотному кулаку.

1. Снимаем тормозной суппорт и подвешиваем его, чтобы не мешал.
2. Откручиваем направляющие тормозного диска после чего снимаем его.
3. Далее демонтируем ступицу. Для этого используем ступичный съемник.
4. Берем щипцы и снимаем стопорное кольцо, если оно закисло, то для начала пытаемся сдвинуть его при помощи зубила.

1. Далее головкой на «12» откручиваем два болта крепления шаровой опоры к поворотному кулаку.

1. После этого выводим привод колеса из кулака вместе с шаровой.
2. Используя щипцы, снимаем второе внутреннее стопорное кольцо.

1. Теперь нужно выпрессовать подшипник, для этого у нас был подготовлен специальный съемник ступичного подшипника.

1. Производим чистку посадочного гнезда кулака, после чего подготавливаем новый ступичный к установке.
2. Перед сборкой все тщательно очищаем, затем накладываем смазку в гнездо, в которое будем устанавливать новый подшипник.
3. Ставим внутреннее стопорное кольцо, которое выступит в качестве ориентира во время запрессовки нового подшипника ступицы.
4. Затем используя съемник, аккуратно и не спеша запрессовываем новый подшипник на место, следим, чтобы во время установки не возникло перекоса.

Дальнейшая сборка выполняется в обратном порядке, перед закручиванием соединений рекомендую смазывать резьбу графитной или медной смазкой, это упростит процесс разборки в будущем.

Замена переднего ступичного подшипника на ладе гранта. фото

05.02.2022 Oleg Ladygin 0 CommentHOME »

• Марки авто » Замена подшипников ступицы

»Водителям, имеющим в своем распоряжение автомобиль Лада Гранте иногда приходиться принимать решение по замене вышедшего из строя подшипника. Производить ремонт своими руками или на станции технического обслуживания (СТО)? Выбирайте первый вариант!

Процесс замены не такой уж и сложный, как может показаться на первый взгляд. Я вам предлагаю заменить его у себя в гараже, самостоятельно. Ознакомьтесь с этой статьей, и вы сможете произвести замену детали сами.

Замена передней ступицы лады гранты

1. Помещаем машину в периметр ремонтной зоны, обеспечиваем первоочередные меры безопасности.
2. Домкратим правую (левую) сторону.
3. Отвинчиваем болты, снимаем колесо.
4. Расконтрогаим ступицу.
5. С тыльной стороны выкручиваем два болта – направляющих тормозного суппорта.

Место расположения двух болтов

1. Снимаем суппорт, подвешиваем его на проволоку (фиксируем на рулевой наконечник).

1. Отвинчиваем ступичную гайку, демонтируем тормозной диск.

https://www.youtube.com/watch?v=bAY3oQK7U00

Снятие ступичной гайки

1. Выкручиваем два болта — фиксаторы стойки. При необходимости используем жидкость для удаления наслоений типа WD – 40.

1. Рассоединяем стойку с поворотным кулаком, откручиваем крепления шаровой опоры.
2. Снимаем ШРУС.

Далее устанавливаем новую ступицу в сборе, собираем конструкцию в обратной последовательности.

Замена подшипника передней ступицы гранта своими руками

Неисправность ходовой части у «нашего брата» — дело обычное и никого сейчас, как правило, не удивляет почему, к примеру, умерла стойка или ступичный подшипник. Каждый водитель знает, что на «наших» дорогах никакая запчасть не выдержит.

Сегодня расскажу о том, как заменить передний ступичный подшипник на Гранте своими руками. Кроме того вы узнаете, как понять, что подшипник ступицы «умирает», а также о причинах неисправности ступичного подшипника.

Ступичный подшипник, как можно догадаться из названия, имеет отношение к ступице, причем не какое-нибудь, а самое прямое, благодаря этой детали ступица, а вместе с ней и колесо могут вращаться.

Замена подшипника передней ступицы у лады гранты

страницы:

1. ➡️ Диагностика переднего ступичного подшипника
2. ➡️ Подготовительные мероприятия перед ремонтом
3. ➡️ Снятие старого подшипника ступицы Гранты
4. ➡️ Замена подшипника ступицы на новый
5. ➡️ Особенности выбора подшипников
6. ➡️ Рекомендации и советы от специалистов

Поломка ступичного подшипника – это обычное дело в процессе эксплуатации отечественных автомобилей. На примере — рассмотрим автомобиль «Лада Гранта» (Lada Granta, 2190, 2191, Sport, Лифтбэк, Седан) производства ВАЗ, спроектирован на базе Лады Калина, по габаритам автомобиль относят к «С» классу.

Передняя подвеска позаимствована у «Kalina», но является модернизированной. По степени надежности данные модели мало чем отличаются.

Выполняется замена ступичного подшипника Гранты без специализированного инструмента, опыта и знаний.

Внимание:

Соблюдая инструкцию и рекомендации, замена осуществляется своими руками за пару часов, без финансовых затрат на автосервис. Перед прочтением статьи посмотрите видео замены ступичного подшипника у «Лада Гранта».

Замена переднего подшипника и шрусса ВАЗ

Замена ступичного подшипника на ладе гранте своими руками

На Ладе Гранта замена подшипника ступицы переднего колеса делиться на этапы:

1. Подготовительные мероприятия;
2. Разборка узла, демонтаж старой детали;
3. Запрессовка нового изделия;
4. Сборка, проверка работоспособности.

Замена ступичного подшипника переднего колеса на автомобиле лада гранта

7:2253

Для замены на автомобиле Лада Гранта подшипника ступицы переднего колеса вам потребуются: тонкое зубило, торцовый ключ (головка) «на 30», съемник стопорных колец, оправки, большая отвертка, молоток. В ступице переднего колеса установлен двухрядный шариковый подшипник 3 (рис. 7.4), который во время эксплуатации не требует регулировки и смазки.

При выпрессовке ступицы подшипник разрушается, поэтому выпрессовывайте ступицу из поворотного кулака только для замены подшипника. ПРИМЕЧАНИЕ Рекомендуется заменять на автомобиле Лада Гранта ВАЗ 2190 подшипники обеих ступиц передних колес одновременно. Показана замена подшипника левой ступицы.

Замену подшипника правой ступицы заменяют на автомобиле Лада Гранта ВАЗ 2190 аналогично. ПОЛЕЗНЫЙ СОВЕТ

Запрессовка нового ступичного подшипника и сборка узла

Как заменить подшипник эффективно? Внимательно соблюдайте пошаговое руководство!

1. Подготавливаем детали к сборке. Сначала убираем грязь и старую смазку со ступицы и отверстия поворотного кулака.
2. Далее наносим новую смазку на посадочные поверхности, запрессовываем новый подшипник в кулак способами представленными на фото.

замены переднего ступичного подшипника на Гранте способом через тиски в конце статьи.

1. Запрессовка производится до тех пор, пока торец новой детали не соприкоснется со стопорным кольцом, которое вставляется до установки изделия.
2. Далее вставляем ступицу в отверстие подшипника, на фото предоставлен способ запрессовки через тиски. Так же распространенный метод — это запрессовка съемником. Собранная конструкция показана на фото.

Внимание:

Сборка проходит в обратной последовательности, подробнее смотрите на видео.

Как выбрать и купить качественные детали

Специалисты сервисных центров настоятельно рекомендуют приобретать расходные материалы, комплектующие исключительно в специализированных магазинах, представительствах, у официальных дилеров.

В меньшей степени нужно пользоваться услугами непроверенных поставщиков, реализовывающих запчасти по несвойственно низкой стоимости.

При покупке сверяйте каталожные артикулы с фактическими данными, указанными в инструкции по эксплуатации техническим средством. При отсутствии таковой брошюры, получите консультации у специалиста.

Как выбрать подшипник передней ступицы лада гранта: номер, размер, артикул, цена и маркировка

Чтобы упростить процесс выбора ступичного подшипника, в приведенной таблице указаны рекомендуемые производители, а так же каталожные номера и стоимость.

Маркировка и точные номера изделия:

• ГОСТ: 6-256707А1КЕ12
• ISO: 256707А1КЕ12.P6Q6/L2
• Заводской: 11180-3103020-00

Как заменить передний ступичный подшипник в гранте?

Расход топлива Лада Гранта

Когда менять ремень грм на Лада Гранта 8 клапанная

Лада Гранта замена ремня грм

Выполнение работы предполагает наличие специальных инструментов, в числе которых присутствуют:

• специальный съемник для подшипника;
• «легендарная пара»: молоток и зубило;
• ключ с удлиненным воротком для обеспечения возможности открутить гайку ступицы;
• набор ключей с головками;
• кернер;
• вороток с ключом «30»-го размера;
• плоско-профильная отвертка;
• пассатижи, обладающие круглым профилем захватов, которые могут выступить в роли съемника для стопорных колец;
• противооткатные упоры и домкрат (а лучше – подъемник).

Как снять ступицу переднего колеса гранта

Любой автолюбитель должен следить за состоянием своего «железного коня». Проверить исправность той или иной детали можно и самостоятельно.

Допустим, чтобы выяснить, в каком состоянии находится подшипник задней ступицы Лада Гранта, необходимо вывесить колесо в свободном состоянии и вращать его от руки. В идеале колесо должно крутиться равномерно и плавно без стука и заедания.

Но бывает, что владелец автомобиля слышит посторонний шум во время движения наподобие гудения или воя, либо покачивая вывешенное колесо, отмечает довольно значительный люфт. В таком случае можно говорить о том, возможен выход из строя гранта опорный подшипник ступицы заднего колеса.

Если вести речь о долговечности и надежности подшипников автомодели Лада Гранта, то надо признаться, что многие автовладельцы при эксплуатации своего авто в первые тысячи километров пробега отмечали выход из строя или поломку ступицы.

Возможно в будущем эта погрешность будет исправлена производителями Лады Гранта, но сегодня пока приступим к самостоятельному пошаговому ремонту и замене подшипника на ступице заднего колеса авто Лада Гранта.

В модели Лада Гранта подшипник передней ступицы тоже время от времени требует регулировки и замены, но здесь пока речь пойдет о подшипнике задней ступицы.

Ступица укомплектована шариковым двухрядным подшипником, которому надо заметить не требуется абсолютно никакое обслуживание – ни смазки, ни регулировки.

Каковы признаки неисправности?

Фильтр масляный Лада Гранта 8 клапанная

В роли первичных факторов, позволяющих диагностировать неисправность шарнирного механизма, присутствуют таковые:

• возникновение постороннего шума, доносящегося со стороны конкретного колеса в движении;
• биение колеса или проявление вибрационного характера вращения;
• звуки, напоминающие скрежет, а также люфт колеса.

Если такие неисправности присутствуют в вашем авто, нужна замена переднего ступичного подшипника.

Комплектация ступицы

Ступица заднего колеса авто Лада Гранта состоит из:

3:2560

— грязеотражательного кольца, — упорной шайбы, — стопорного кольца, — гайки крепления ступицы, — ось ступицы, — уплотнительного кольца, — подшипник ступицы Лада Гранта, — колпака ступицы,

— ступицы.

3:379

Для проведения ремонта и замены подшипника потребуются следующие инструменты:

3:530 4:1035

— универсальный съёмник, — тонкое зубило, — съёмник стопорных колец, — торцовый ключ (головка) на 30,

— съёмник для выпрессовки подшипника.

4:1297

Итак, приступаем непосредственно к самой замене подшипника:

5:1916

1. Снимаем защитный колпак.

5:1968

2. Расконтрим гайку 5 крепления ступицы.

5:2043

3. Включаем первую передачу и устанавливаем опоры для передних колёс.

5:129

4. Ослабляем затяжку крепежных болтов гайки и колеса ступицы. Как правило, гайка ступицы затягивается большим моментом, и потому как рычаг можно взять к примеру отрезок трубы.

5:452

5. Приподнимаем заднюю часть авто и устанавливаем её на надёжные опоры.

5:585

6. Снимаем вначале колесо со стороны подшипника, который заменяем, а затем тормозной барабан.

5:758

7. Окончательно отворачиваем гайку ступицы и снимаем упорную шайбу.

5:885

8. Устанавливаем съёмник и тщательно спрессовываем ступицу с оси.

5:1008

9. Зажимаем ступицу тисками и вынимаем из неё стопорное кольцо.

5:1126

10. Выпрессовываем подшипник из ступицы при помощи съёмника, очищаем ступицу изнутри, запрессовываем новый подшипник и устанавливаем стопорное кольцо. Необходимо обязательно убедиться, что стопорное кольцо вошло в проточку ступицы полностью.

5:1576

5:2127

Это необходимо сделать, так а как даже мельчайшее постороннее тело, попав между этими поверхностями, приведет к вибрации при торможении и биению барабана. Чтобы запрессовать подшипник, воспользуйтесь оправкой нужного размера. Если таковых нет, то можно использовать кольца старого подшипника.

5:542 6:1047

12. Завершающий этап — это затягивание гайки ступицы точно так же, как и крепежные болты колеса, причем это надо делать на авто, которое стоит на земле. Лучше всего для этого подойдет новая гайка или гайка с другого колеса.

6:1453

13. Законтрим гайку и установим защитный колпак.

6:1543

14. Проверяем проделанную работу.

6:1606

Лада гранта замена переднего подшипника ступицы. фото и видео инструкция

На ремонте у нас находится автомобиль Лада Гранта, на котором необходимо будет произвести замену переднего подшипника ступицы. Покажем вам подробную фото и видео инструкцию как это сделать своими руками правильно и быстро.

Сразу опишем наш специальный инструмент, который будет использоваться в ремонте. Обратный молоток для снятия ступицы, если у вас его нет, то можно использовать обычный и медную оправку подходящую по размерам. Для выпрессовки подшипника из обратного кулака понадобится вот такой съёмник:

Это мощный болт, набор шайб, упорный подшипник и металлический стакан, в который будет вдавливаться подшипник. При снятии одного из внутренних колец ступичного подшипника (при выпрессовки одно остаётся на ступице всегда), понадобится вот такой съёмник состояющий из двух полуколец:

Приступаем к работе, снимаем колесо, отворачиваем ступичную гайку:

Лучше всего для этих целей использовать большой вороток, болты со временем закивают и тяжело отворачиваются. Предварительно головки зачищаем металлической щёткой.

Поворачиваем тормозной механизм влево-вправо, немного утапливаем поршень и снимаем его с тормозного диска, затем подвешиваем его, чтобы он не мешался и его шланг не находился под нагрузкой. Снимаем тормозной диск со ступицы, перед этим отворачиваем фиксирующие винты, но нам этого делать не нужно, так как они обломаны.

При снятии и установки шарнира, можно легко повредить датчик ABS, поэтому чтобы этого не произошло мы его отворачиваем головкой E8:

Теперь мы снимаем ступицу, нам нужно её выпрессовать из внутренней обоймы подшипника, как мы уже писали, это можно сделать двумя способами, используя обратный молоток:

В качестве связующего звена мы используем болты крепления головки блока, у них такая же резьба как и колёсных болтов, мы их полностью заворачиваем в «тело» ступицы, так чтобы не повредить резьбу.

Второй вариант снять шарнир, открутить шаровую опору и бить изнутри через медную оправку по ступице, если нет обратного молотка. Ступицу мы сняли, но одна из половинок внутренней обоймы остаётся вместе со ступицей и нам её необходимо будет снять.

Снимаем стопорное кольцо подшипника, делаем это щипцами, если не получается, то молотком и отвёрткой можно его немного расшевелить:

Делаем мы это для того, чтобы вынуть шарнир из поворотного кулака и можно установить наш съёмник, который будет выпрессовывать наружную обойму из поворотного кулака.

Выводим шарнир из кулака, отводим его в сторонку и подвязываем. Снимаем второе кольцо, которое находится изнутри, если туго идёт, то можно сдвинуть его отвёрткой:

О замене подшипника задней ступицы лада гранта:

28:779

Обзор цен производителей на передние, задние шарниры

Специалисты сервисных центров настоятельно рекомендуют приобретать расходные материалы, комплектующие исключительно в специализированных магазинах, представительствах, у официальных дилеров.

В меньшей степени нужно пользоваться услугами непроверенных поставщиков, реализовывающих запчасти по несвойственно низкой стоимости.

При покупке сверяйте каталожные артикулы с фактическими данными, указанными в инструкции по эксплуатации техническим средством. При отсутствии таковой брошюры, получите консультации у специалиста.

Определение пригодности подшипника на ладе гранта

Первое, что нужно сделать – определиться вышел ли из строя подшипник.

Причины поломки подшипника могут быть различные:

— закончился ресурс детали; — не качественное изделие. Вам просто не повезло; — езда по плохим дорогам. К сожалению, у нас их достаточно. — быстрое движение по ямах и ухабах; — перегрев подшипника — смазка вытекла; — влияние агрессивной среды. Соль на дорогах зимой. Совокупность этих факторов приводит к тому, что требуется замена детали.

Есть два варианта определения неисправности:

1.Непосредственно при движении автомобиля. 2.У себя в гараже, более основательно.

Я предпочитаю следовать первому, а потом подтвердить вторым. Что нужно сделать? Откройте окна автомобиля. На скорости до 40 км/ч внимательно прислушайтесь за звуком в районе задней ступицы. При наличии скрежета, воя или свиста – это первый признак, свидетельствующий о неисправности детали.

Увеличьте скорость. Если вой прекратиться и периодически будет появляться, то стоит задуматься о замене. Вибрация в задней части салона тоже указывает на это. Можете еще удостовериться, осторожно приложив ладонь к корпусу ступицы. Почувствуете повышенную теплоту – еще один признак.

Делаем дальше следующее: В гараже ставим автомобиль на домкрат и прокручиваем колесо. Услышите скрип, треск и люфт – однозначно нужно менять подшипник. Произведя диагностику авто вы приняли решение о замене детали. Для этого необходимо правильно ее выбрать.

Передняя

• поворотный кулак;
• внешнее и внутреннее грязеотражательные металлические кольца;
• передние подшипники роликового типа;
• ступица;
• шайба;
• гайка ступицы;
• стопорное кольцо, заглушка.

• ось ступичного механизма;
• металлический шариковый подшипник;
• грязезащитное кольцо;
• стопорное кольцо;
• шайба;
• гайка;
• уплотнительное кольцо;
• резиновый пыльник;
• крышка ступицы.

Средний срок эксплуатации ступичных шарниров —  80 – 85 тыс. км. Показатель усредненный, так как зависит от следующих факторов:

• качество изготовления детали;
• частота эксплуатации технического средства;
• стиль вождения;
• качество дорожного покрытия;
• агрессивная среда;
• высокие рабочие температуры;
• соблюдение интервалов проведения технического осмотра.

Подготовительный этап перед заменой ступичного механизма

Необходимые материалы, инструменты:

• гидравлический (механический) домкрат;
• деревянная подставка;
• баллонный ключ;
• отвертка с плоской, крестообразной битой;
• молоток;
• вороток, насадки;
• гаечные ключи;
• стационарные тиски;
• зубило;
• двухзахватный и чашечный съемники. Точные размеры съемников указаны в инструкции по эксплуатации;
• щипцы;
• щетка по металлу;
• смазка типа «ШРУС — 4»;
• ветошь;
• штангенциркуль для замера диаметра;
• новые ступичные подшипники;
• дополнительное освещение при условии, что работы проводятся в темное время суток.

Подготовка к ремонту ступицы переднего колеса

Прежде чем приступить к замене, обязательно изучите устройство передней подвески и стойки, а так же ступичного узла. Подробная схема с деталировкой представлена ниже. Обратите внимание, что подшипник расположен в ступице – позиция 2.

Устройство передней подвески:

1. шаровая опора; 2. ступица; 3. тормозной диск; 4. защитный кожух; 5. поворотный рычаг; 6. нижняя опорная чашка; 7. пружина подвески; 8. защитный чехол телесконической стойки; 9. буфер сжатия; 10. верхняя опорная чашка; 11. подшипник верхней опоры; 12. верхняя опора стойки; 13. гайка штока; 14. шток; 15. опора буфера сжатия; 16. телесконическая стойка; 17. гайка; 18. эксцентриковый болт; 19. поворотный кулак; 20. вал привода переднего колеса; 21. защитный чехол шарнира; 22. наружный шарнир вала; 23. нижний рычаг.

Подготовьте комплект инструмента по списку:

• съемник ступичных подшипников с набором дисков разных диаметров;
• молоток с зубилом;
• набор ключей, головку на «30»;
• удлинитель для ключа (труба);
• оправки или набор головок;
• большая и малая плоские отвертки;
• круглогубцы;
• динамометрический ключ (по возможности).

Подшипник ступицы лада гранта

1:1052

Чтобы выяснить, в каком состоянии находится подшипник задней ступицы Лада Гранта, необходимо вывесить колесо в свободном состоянии и вращать его от руки. В идеале колесо должно крутиться равномерно и плавно без стука и заедания.

1:1475 1:1485

Но бывает, что владелец автомобиля слышит посторонний шум во время движения наподобие гудения или воя, либо покачивая вывешенное колесо, отмечает довольно значительный люфт. В таком случае можно говорить о том, возможен выход из строя гранта опорный подшипник ступицы заднего колеса.

1:2022

Если вести речь о долговечности и надежности подшипников автомодели Лада Гранта, то надо признаться, что многие автовладельцы при эксплуатации своего авто в первые тысячи километров пробега отмечали выход из строя или поломку ступицы.

1:436

Возможно в будущем эта погрешность будет исправлена производителями Лады Гранта, но сегодня пока приступим к самостоятельному пошаговому ремонту и замене подшипника на ступице заднего колеса авто Лада Гранта.

1:827

В модели Лада Гранта подшипник передней ступицы тоже время от времени требует регулировки и замены, но здесь пока речь пойдет о подшипнике задней ступицы.

1:1114

Ступица укомплектована шариковым двухрядным подшипником, которому надо заметить не требуется абсолютно никакое обслуживание – ни смазки, ни регулировки.

1:1403

Порядок действий по замене передней ступицы лады гранты

1. Подготовка, покупка расходных материалов, запасных частей.
2. Поэтапная разборка: снимаем механизмы, пыльники, рулевые наконечники, шаровые опоры.
3. Выпрессовка изношенных роликовых (конусных) подшипников.
4. Диагностика, сверка размера ступицы, запрессовка новых подшипников.
5. Сборка в обратной последовательности.

Новая Лада:  Гнёт ли клапана на Ладе Гранте? Развернутый ответ

Причины неисправностей

Ресурс данной детали весьма внушительный и может достигать 100 тыс. км при условии щадящего режима эксплуатации. Современные реалии показывают, что передний подшипник ступицы может прийти в негодность намного раньше указанного регламентного срока.

Далее обозначим три весомых фактора, способных вызвать преждевременный износ такой детали, как передний подшипник ступицы в автомобиле Лада Гранта.

1. Состояние отечественных дорог, качество которых далеко от идеала. Во время езды по ухабам передний подшипник ступицы испытывает огромную нагрузку. Также негативное воздействие на их состояние могут оказывать критические температуры и динамические воздействия (удары). Все это приводит к потере структурой материала, из которого изготовлен передний подшипник ступицы, своих прочностных свойств, что провоцирует разрушительные процессы.
2. Воздействие агрессивных сред. Ввиду конструктивного расположения подшипника, он обречен на постоянное соприкосновение с влажностью, грязью и прочими негативными атмосферными факторами. Также пагубно на его состоянии отражается влияние жары и холода.
3. Повышенная рабочая температура. При процессе вращения происходит естественная генерация тепла. Температурные перепады, особенно зимой, также пагубно воздействуют на прочностные параметры изделия.

Причины, по которым ступичный выходит из строя

Ресурс подшипника ступицы

100 тыс. км, однако из-за постоянных нагрузок и ударов, которые испытывает деталь во время езды по плохой дороге, ее ресурс нередко существенно меньше. Кроме того, на преждевременный выход из строя влияют механические повреждения, после которых пыльник разрушается и во внутрь подшипника попадают пыль, грязь и влага.

Высокие нагрузки и перепады температур довольно быстро выводят ступичный подшипник из строя, после чего езда на таком авто становится небезопасной. Подклинивание во время движения может привести к ДТП с печальными последствиями, поэтому ни в коем случае не тяните с ремонтом.

Рекомендую видео как заменить ступичный подшипник на лада гранта

Неисправность ступичного подшипника —распространенная поломка при эксплуатации технического средства. Причина преждевременного износа состоит в некачественном дорожном покрытии, агрессивном стиле вождения.

Подшипник передней ступицы

Замена ступичного подшипника выполняется самостоятельно, без специального оборудования, опыта, навыков. При условии наличия запчастей, процесс замены отнимет не более часа, без затрат на услуги автосервиса.

Ремонт и замена подшипника задней ступицы гранта

Итак, приступаем непосредственно к самой замене подшипника:

1. Снимаем защитный колпак.

2. Расконтрим гайку 5 крепления ступицы.

3. Включаем первую передачу и устанавливаем опоры для передних колёс.

4. Ослабляем затяжку крепежных болтов гайки и колеса ступицы. Как правило, гайка ступицы затягивается большим моментом, и потому как рычаг можно взять к примеру отрезок трубы.

5. Приподнимаем заднюю часть авто и устанавливаем её на надёжные опоры.

6. Снимаем вначале колесо со стороны подшипника, который заменяем, а затем тормозной барабан.

7. Окончательно отворачиваем гайку ступицы и снимаем упорную шайбу.

8. Устанавливаем съёмник и тщательно спрессовываем ступицу с оси.

9. Зажимаем ступицу тисками и вынимаем из неё стопорное кольцо.

10. Выпрессовываем подшипник из ступицы при помощи съёмника, очищаем ступицу изнутри, запрессовываем новый подшипник и устанавливаем стопорное кольцо. Необходимо обязательно убедиться, что стопорное кольцо вошло в проточку ступицы полностью.

Это необходимо сделать, так а как даже мельчайшее постороннее тело, попав между этими поверхностями, приведет к вибрации при торможении и биению барабана. Чтобы запрессовать подшипник, воспользуйтесь оправкой нужного размера. Если таковых нет, то можно использовать кольца старого подшипника.

12. Завершающий этап это затягивание гайки ступицы точно так же как и крепежные болты колеса, причем это надо делать на авто, которое стоит на земле. Лучше всего для этого подойдет новая гайка или гайка с другого колеса.

13. Законтрим гайку и установим защитный колпак.

14. Проверяем проделанную работу.

Замена подшипника передней ступицы у Лады Гранты Замена переднего ступичного подшипника: каталог материалов

Соблюдая инструкцию и рекомендации, замена осуществляется своими руками за пару часов, без финансовых затрат на автосервис. Перед прочтением статьи посмотрите видео замены ступичного подшипника у «Лада Гранта».

Передний ступичный подшипник на Гранте не самая уязвимая деталь в подвеске, но выход его из строя возможен после пробега 80 000 км или по причинам воздействия внешних и внутренних факторов. Определяется неисправность передней ступицы по следующим признакам:

— Шум со стороны колеса во время езды (повреждены детали шарикоподшипника: тела качения, дорожки качения или сепаратор);- Вибрация, биение колеса, скрежет (характерно для развалившегося шарикоподшипника);- Люфт переднего колеса (шарикоподшипник вышел из строя или ступичная гайка затянута не достаточным моментом).

Диагностика подшипников передней ступицы проходит так:

1. Передняя часть автомобиля поднимается домкратом;
2. Колесо раскручивают руками, проверяют наличие шума;
3. Проверяют осевой люфт (зазор), по инструкции. #
4. Если слышите шум или заметили другие признаки, то замена переднего ступичного подшипника у Гранты неизбежна.
5. Обязательно посмотрите видео диагностики.

На Ладе Гранта замена подшипника ступицы переднего колеса делиться на этапы:

1. Подготовительные мероприятия;
2. Разборка узла, демонтаж старой детали;
3. Запрессовка нового изделия;
4. Сборка, проверка работоспособности.

Ресурс замены элементов ступичного механизма

Средний срок эксплуатации ступичных шарниров —  80 – 85 тыс. км. Показатель усредненный, так как зависит от следующих факторов:

• качество изготовления детали;
• частота эксплуатации технического средства;
• стиль вождения;
• качество дорожного покрытия;
• агрессивная среда;
• высокие рабочие температуры;
• соблюдение интервалов проведения технического осмотра.

Снятие неисправного подшипника гранты и разборка передней ступицы

Как поменять подшипник без траты времени и финансов? Следуйте по инструкции!

1. Поставьте авто на ровную поверхность с достаточным освещением.
2. Ослабьте боты у колеса, где предстоит замена.
3. Расконтрите гайку ступицы, потом ослабьте торцевым ключом.
4. Домкратом поднимаем автомобиль, сразу скручиваем крепления колеса, которые снимаем.
5. Получив доступ к тормозному диску, откручиваем крепёжные болты.
6. Затем находим и ослабляем крепления у тормозного суппорта.

1. Снимаем суппорт, располагаем его на рулевой тяге, или подвешиваем на проволоку.
2. Далее откручиваем заранее ослабленную ступичную гайку.

1. Демонтируем тормозной диск, потом откручиваем защитный кожух.

Внимание:

Если Лада Гранта с АБС, тогда не забудьте отсоединить датчик, перед тем как приступить к замене шарикоподшипника.

1. Переходим к откручиванию двух болтовых соединений у стойки. Используйте WD-40 для облегчения демонтажа.

1. После отсоединения стойки от поворотного кулака, откручиваем болты шаровой опоры Гранты.
2. Открутив крепежи поворотного кулака, снимаем его со ШРУСа.

1. В корпусе поворотного кулака расположена ступица и передний ступичный шарикоподшипник, который надо извлечь.
2. Зажимаем конструкцию в тиски, далее подбираем головку для выпрессовки ступицы.

1. Наносим удары по оправке, демонтируем ступицу. В итоге внутренняя обойма подшипника ступицы останется на посадочной шейке, а наружная обойма с сепаратором и шариками в поворотном кулаке.

1. Чтобы извлечь наружную часть ступичного шарикоподшипника, сначала вынимаем стопорные колечки. Используем отвертки или круглогубцы.

1. Чтобы извлечь наружную часть ступичного шарикоподшипника, сначала вынимаем стопорные колечки. Используем отвертки или круглогубцы.

Важно знать:

При демонтаже наружной части ступичного подшипника усилие прикладывается на торец обоймы, при выпрессовке ступицы — на торец внутренней обоймы.

1. Приступим к снятию внутренней обоймы со ступицы. Для этого сначала осторожно зубилом сдвигаем элемент на пару миллиметров.
2. Затем съемником зацепляем и плавно за торец спрессовываем изделие с полуоси. На этом демонтаж завершен.

Совет:

При отсутствии съемного устройства, пробуйте снять внутреннюю часть зубилом, ВАЖНО не повредить посадочную поверхность. Другой способ – надпил обоймы болгаркой с маленьким диском.

Советы и рекомендации по замене переднего ступичного подшипника лада гранта

1. В процессе замены проверяйте другие смежные элементы, например рулевые наконечники.
2. Ступичные узлы равномерно изнашиваются с обеих сторон автомобиля, поэтому замена деталей целесообразна сразу на оба колеса.
3. Приобретайте запчасти только в проверенных торговых сетях, спрашивайте сертификаты качества и дилерскую документацию на продукцию.
4. Протягивайте ступичную контргайку только динамометрическим ключом, о выборе ключа и правилах затяжки ищите информацию на сайте.

ВАЗ 1118: передний ступичный подшипник, замена

Ступица заднего колеса авто лада гранта состоит из:

— грязеотражательного кольца, — упорной шайбы, — стопорного кольца, — гайки крепления ступицы, — ось ступицы, — уплотнительного кольца, — подшипник ступицы Лада Гранта, — колпака ступицы,

Таблица размеров ступичного подшипника

ХарактеристикаЕдиница измеренияЗначение по ГОСТ (ТУ)

Диаметр отверстия	mm	35
Наружный диаметр	mm	68
Монтажная высота	mm	37
Грузоподъемность динам-ая	kH	40,0
Грузоподъемность статич-ая	kH	32,0
Номинальные обороты	об/мин	3500
Осевой зазор	mm	0,04-0,08
Тип стали	—	ШХ-15
Твердость стали и роликов	HRC	61-65
Угол контакта	град.	—
Момент затяжки	kN*M	190
Шероховатость колец	Ra	0.32
Количество шариков	шт.	28
Вес	г.	295

Таблица рекомендуемых производителей

№ п/пПроизводительАртикул производителяЦена 2022 год, рубКомплектацияСтопорные кольцаЗащитный колпакГайкаСальникиИнструкция

1	VBF Россия Аналог	256707А1КЕ12P6Q6/L20	690	—	—	—	—	—
2	SPZ Россия Аналог	6-256707А1КЕ12	710	—	—	—	—	—
3	АвтоВаз Россия Оригинал	1118-3101800	1200	2	—		—
4	ESPRA Испания Аналог	ES6707	820	—	—	—	—	—

Горячие темы на DRIVE2:

Примечание:

Данные подшипники радиально-упорного двухрядного типа, так же они установлены на автомобили: LADA Granta-2190; ВАЗ-2170 «Priora», LADA-1117, 1118, 1119; Largus.

Устройство и назначение ступицы на ладе гранте. советы мастеров по замене подшипников

Передний ступичный шарнир расположен в передней левой (правой) стороне полуоси. Задний шарнир расположен в заднем левом (правом) блоке подвески.

Главное назначение подшипника — прочное удержание ступицы, обеспечение вращения колеса. Конструкционно передняя (задняя) ступицы состоят из:

• внешней и внутренней металлической обоймы;
• сепаратора, в котором расположены металлические шарики, ролики;
• изоляционных колец;
• специального наполнителя — смазки на графитной основе.

Вывод

При условии умеренной эксплуатации технического средства по неровному дорожному покрытию средний срок службы ШРУСов составляет 85000 км.

Чем качественнее дорожное полотно, тем дольше выхаживают ступицы. Оригинальные комплектующие лишь увеличат ресурс автомобиля. Однако не все владельцы придерживаются рекомендаций специалистов, систематически экономят на расходных материалах.

— Меняем подшипник ступицы на Ладе Гранте

— Замена подшипника ступицы

Подведем итог

Благодаря нашему материалу, вы ознакомились, как происходит замена переднего ступичного подшипника на LADA Granta. Работа выглядит абсолютно аналогично для обеих сторон автомобиля. Пользуйтесь качественными изделиями, вооружайтесь соответствующим инструментом, и качество самостоятельной замены вам обеспечено.

Отзывы

№	Положительные
1.	Геннадий: два года активно использую машину, замечаний к ходовой и подвеске нет. Один раз заменил резиновый пыльник на левом ШРУСе.
2.	Кирилл: проехал на машине свыше 80000 км, могу сказать, что ресурс ШРУСа еще имеется, но необходимо готовиться к ремонту. В целом, указанный изготовителем срок детали выхаживают.
3.	Вячеслав: полтора года машине, покупал в салоне, нареканий нет. Систематически провожу технический осмотр, покупаю оригинальные расходные материалы, не экономлю на профилактике.
4.	Дмитрий: заменил «гранаты» только на 90000 км. Мастер СТО сказал, что пробег хороший, не каждое авто столько наезжает. Считаю, что аккуратное вождение способствовало продлению срока эксплуатации ходовой части автомобиля.
5.	Леонид: качеством сборки машины доволен, нареканий нет. Поломки случаются, но они малозначащие, устраняю самостоятельно.
6.	Василий: если не брать в счет мелкие недоработки, то машина хорошая, лучше предыдущих поколений.
7.	Виктор: полтора года отъездил на Гранте, ремонтов не делал, посещал СТО лишь для проведения диагностики.
Отрицательные
1.	Иван: первый раз заменил правый ШРУС на 45000 км, после потребовался ремонт левого. В общем, качество изготовления на низком уровне, машиной недоволен.
2.	Александр: штатные ШРУСы слабые, некачественно изготовлены. После покупки машины специалисты рекомендуют установить зарубежные аналоги. Правда, стоимость на 15% дороже отечественных.
3.	Владлен: после двух лет активной езды на автомобиле ничего плохого сказать не могу. Незначительные дефекты присутствуют, но они легко устранимы.
