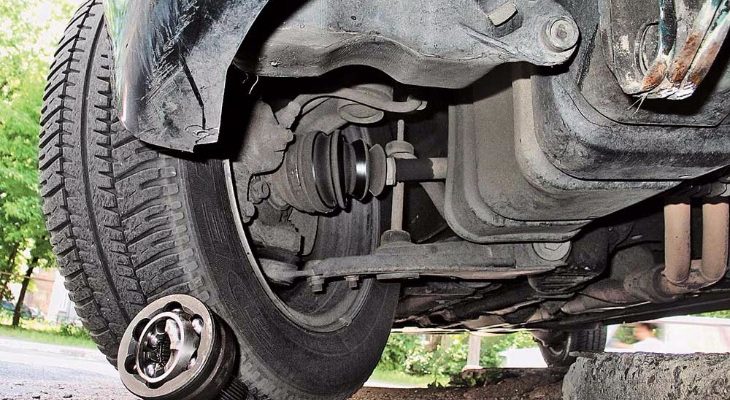

Хруст при повороте руля в движении и на месте — выясняем причины

Шрус – основная причина хруста руля

Сам рулевой механизм может выдавать подобные звуки, но такая вероятность достаточно мала. Чаще всего хрустящий звук при повороте издает неисправный ШРУС, который еще называют гранатой. Возникновения такого звука при движении почти всегда связано с неисправностью этого элемента. Специалисты связывают возникновение хруста при повороте руля во время движения с неисправностью шруса в 90% случаев.

Этот механизм напрямую присоединяется к рулю и при неисправности может выдавать хрустящий звук при максимальном повороте руля при плавном ходу. Такой звук со временем может становиться громче по мере выхода из строя данного механизма.

Решить данную проблему можно только при помощи замены шруса на новый в сервисном центре. Операция по замене такого механизма требует высокой квалификации и наличия специализированного оборудования, поэтому ее не рекомендуется производить самостоятельно.

Среди последствий несвоевременной замены поломанной гранаты выделяют:

• Полный выход механизма из строя и потерю рулевых функций;
• Проскальзывание или притормаживание колеса в процессе поворота;
• Увеличение уровня хруста;
• Подскакивание автомобиля при максимальном угле поворота и неадекватный отклик на поворот руля;
• Выход из строя тяги двигателя;
• Перепады нагрузки на двигатель.

Несвоевременный ремонт и игнорирование проблемы поломанного шруса может привести к серьезным последствиям и более дорогостоящему ремонту в будущем.

Что делать

Очевидно, что надо проверить и устранить конкретную неисправность. Если не соответствует нормам схождение, ключом на 13 ослабляют соединения рулевых тяг. Затем вращением специальных втулок выставляют необходимое значение. В конце фиксаторы затягиваются моментом 19,1-30,9 Н.м.

Инструкция, как проверять развал на «Ладе Гранте»:

1. Автомобиль установить на стенд.
2. «Прокачать» подвеску сверху вниз, прикладывая усилие в 40-50 кгс несколько раз, сначала к заднему бамперу, потом к переднему — колеса должны располагаться продольно оси машины.

Если угол развала имеет отклонение, надо его настроить. Для этого следует ослабить обе регулировочные гайки. Обычно поворачивают верхний болт — если он закис, заранее обрабатывают ВД-40. По окончании корректировки фиксаторы затягиваются моментом 88,2 Н.м.

Другие повреждения:

• Если причина хруста в ШРУСе, то необходимо заменить пыльник и гранату.
• Чтобы устранить стук или скрип из-за повреждения деталей подвески (шаровые опоры или различные резинки), необходимо провести полную диагностику подвески и заменить поврежденные элементы, после чего отрегулировать углы схода, развала и кастора.
• Ослабленный локер надо основательно закрепить.
• Разрушенный опорный подшипник и тягу надо заменить.
• Деформированный кузов исправляют в специализированных центрах. Если геометрия сильно изменена, каркас заменяют целиком.

Если колесо «Гранты» при повороте издает звук, надо срочно выявить причину и устранить ее.

Хрустит шрус при низкой температуре, что делать

Как правило, при низкой температуре причиной хруста ШРУСов является некачественная смазка, которая не способна выполнять свои функции в большие морозы.

Производители автомобилей, поставляя свою продукцию в Россию, должны учитывать условия их эксплуатации.

Замерзлая смазка сковывает внутренние элементы гранаты, не попадает во все полости узла поэтому и появляется хруст.

В этот момент не нужно резко поворачивать и набирать скорость, через несколько километров (20-30) узлы прогреются и хруст пропадет сам собой.

Но проблема состоит в том, что внутренние гранаты прогреваются быстро, а вот внешние при сильно низких температурах могут не прогреться и хруст останется.

Бытует мнение (и не безосновательно), что проблема не только в смазке, но и в конструкции самого ШРУСа. Дело в том, что смазка, закладываемая в изделие, может не подходить для данной конструкции, при этом на других моделях авто она хорошо работает даже при температурах ниже -200С.

Некоторые автовладельцы грешат на полиуретановые пыльники, которые могут стоять на некоторых марках автомобилей вместо резиновых. Мол на морозе они дубеют и издают звуки. Это спорное мнение, требующее проверки.

Решить проблему можно путем замены смазки, некоторые автовладельцы рекомендуют ЛМ47, VERYLUBE, XADO, они хорошо себя показала при низких температурах. Но тут какие-либо советы трудно давать, выбор на рынке огромный и мнения разняться.

Но, менять смазку нужно не просто запрессовывая ее под пыльник, а полностью снимать узел, разбирать его и максимально запрессовать новую смазку вместо старой в труднодоступные места. Именно эти места являются причиной хруста в сильный мороз, особенно это касается внешних гранат.

Виды шрусов, их конструктивные особенности

Наибольшее распространение в конструкции переднеприводных легковых автомобилей получили два вида ШРУСов – шариковые и трипоидные.

Первые зачастую используются с внешней стороны, вторые – в качестве внутренних шарниров. На некоторых моделях могут также устанавливаться исключительно шариковые устройства.

Конструкция указанных видов ШРУСов отличается, причем существенно. Трипоидый узел состоит из внешнего корпуса определенной формы, на котором имеется концевик приводного вала (благодаря ему привод соединяется с КПП).

В корпусе установлен трипоид с роликами, посаженный посредством шлицевого соединения на вал привода.

Шариковые ШРУСы по конструкции частично похожи на обычные подшипники – есть две обоймы, между которыми располагаются шарики в сепараторе.

https://www.youtube.com/watch?v=80buax0VCok

Внешняя обойма узла является ее корпусом, на котором закреплен еще один концевик вала (он устанавливается в ступицу колеса). Внутренняя обойма посредством шлицевого соединения посажена на приводной вал.

Передача усилия от внутренней обоймы на внешнюю в таком шарнире осуществляется шариками, которые располагаются в специальных проточках на рабочих поверхностях обойм.

Эти же проточки позволяют шарикам перемещаться продольно, тем самым обеспечивается передача вращения при расположении приводного вала и концевика под углом относительно друг друга.

Трипоидный ШРУС конструктивно проще, а значит и надежнее, но используется он только в качестве внутреннего шарнира. Обусловлено это его эксплуатационными характеристиками – в них допускаются значительные продольные перемещения трипоида относительно корпуса (обеспечивает изменение длины привода), но при этом он ограничен по углу поворота концевика относительно вала.

В шариковых же шарнирах угол поворота значительно больше, поэтому он лучше подходит для использования с внешней стороны привода, но такой узел не обеспечивает значительные продольные перемещения.

Из-за более сложной конструкции, очень жестких условий эксплуатации и места расположения (возле колеса) шариковые ШРУСы больше подвержены износу и неисправностям, они меньше размером трипоидных аналогов.

Оба вида ШРУСов выполнены с высокой точностью, поэтому люфты в них отсутствуют. Но во время эксплуатации авто рабочие поверхности шарнира постепенно изнашиваются, что приводит к появлению люфтов, которые и являются основной причиной неисправности узла. Усугубляет ситуацию с износом попадание внутрь шарнира грязи.

Как уже отмечено, ШРУСы являются достаточно надежными и способны отработать значительный срок, но при условии их правильной эксплуатации. Эти шарниры очень чувствительны к загрязнениям. Пыль и песок, попавшие внутрь узла, действуют как абразив, существенно ускоряя износ рабочих поверхностей.

Для защиты шарниров от грязи используются пыльники. Но эти резинотехнические элементы и являются «слабым местом» ШРУСов.

Резина сравнительно легко рвется, на нее воздействует окружающая среда, приводя ее к «старению» и растрескиванию материала. Особенно подвержены негативным воздействиям пыльники наружных шарниров.

Если при повороте руля слышен скрип, шум или стук

А Вы сталкивались с появлением постороннего шума при повороте руля?

Как восстановить?

При средней степени износа решить проблему с хрустами позволяет промывка узла и закладка новой смазки, в которую добавлена стружка из мягкой пластмассы (подойдет пробка из-под «Шампанского», капроновая крышка для банок).

Такую стружку узлы ШРУСа при работе легко раздавят и заполнят ею образовавшиеся следы выработки на рабочих поверхностях, тем самым люфт будет устранен. Но эффект от такого восстановления будет непродолжительным, и в конечном итоге шарнир придется заменить.

В конце отметим, что для продолжительной и беспроблемной работы шарниров равных угловых скоростей достаточно лишь периодически проверять состояние пыльников, при обнаружении порыва сразу же их заменять, а узел промывать.

При таких мерах ШРУС может выйти из строя только при сильном естественном износе, но произойдет это не скоро.

Определяем какой шрус хрустит внутренний или наружный

Для диагностики ШРУСов используется несколько методов. Самым простым из них является визуальный осмотр пыльников и проверка валов.

Основной причиной проблем, связанных с появлением хруста является попадание внутрь узлов грязи, что может произойти только из-за повреждения пыльника.

Если резинотехнический элемент порван, то при осмотре на нем будут следы вытекающей смазки, по которым и можно понять, в какой из узлов попали песок и пыль.

Также при осмотре следует рукой попытаться сместить приводной вал в поперечном и продольном направлениях. ШРУСы – узлы с высокой точностью изготовления, и, если ощущается, что в них есть люфты, пора принимать меры.

Если же при визуальном осмотре порывов пыльник не обнаружено, но симптомы неисправности шарнира проявляются, выявить какой из ШРУСов проблемный позволяют несколько простых методов.

Признаки неисправности при повороте и разгоне

Симптомы неисправности наружных и внутренних шарниров проявляются по-разному.

Определить износ внешнего ШРУСа достаточно просто по характерному хрусту при повороте, появляющемуся при начале движения с полностью вывернутыми колесами, особенно при старте на повышенных оборотах двигателя.

Дополнительно возможно появление вибрации на руле. При выравнивании же колес звук исчезает. Обусловлено это все особенностями работы шарниров – при увеличении угла между валом и концевиком возрастает нагрузка на ШРУС, и если в нем имеются люфты из-за выработки, то они и приводят к хрусту в узле.

Внутренние же шарниры не работают с такими значительными углами, как наружные, поэтому хруст они не всегда издают, что осложняет их диагностику.

Неисправность ШРУСов, установленных возле КПП, зачастую проявляется в виде вибраций и стуков в передней подвеске при движении автомобиля по неровностям. Причем, чем больше неровности (глубокие ямы, сильные ухабы), тем стуки сильнее.

В некоторых случаях симптомы неисправного внутреннего шарнира проявляются даже при движении на ровном и прямом участке дороги при разгоне до 100 км/ч и выше.

Скрежет, а также скрип (руль поворачивается и при езде, и на месте)

Скрежет/скрип, который ощущается при кручении рулевого колеса в разные стороны. Подобный шум происходит вследствие износа шарниров подвески или же шарниров в рулевом управлении. Аналогично предыдущему пункту, здесь потребуется провести диагностику узлов подвески или системы рулевого управления, заменив, при необходимости, изношенные детали.

Однако, все-таки самая распространенная причина такого звука – отсутствие смазки в рулевых наконечниках (а также их сильный износ).

Иногда такой скрип может сопровождаться даже хрустом вне зависимости от того, двигается ли машина или стоит на месте. В этом случае виновниками являются нижние шаровые крепления (иногда и подшипники опор амортизационных стоек). Первый вариант также сопровождается люфтом рулевого колеса в момент, когда машина стоит на весу.

Стук (руль крутится, машина поворачивает)

Звук такого рода сопровождает автомобиль при повороте. Примечательно, что зачастую малый угол поворота и плохая дорога заставляют машину издавать подобный стук сильнее. Причиной такого поведения машины является износ амортизаторов, которые перестают демпфировать дорожные неровности.

Стук способен проявляться не только при осуществлении поворота, но также при прямолинейном перемещении по дороге плохого качестве. Максимальная нагрузка на стойки осуществляется в моменты поворота руля, поэтому и стук издается чаще. Проверьте на всякий случай корпусы стоек – возможно, они содержат масляные подтеки, что свидетельствует о течи масла в стойках.

Автомобиль с приличным пробегом (при этом под словом «приличный» понимаются разные цифры в зависимости от моделей) амортизаторы способны выйти из строя (в силу разных факторов). О том, насколько ваш автомобиль подвержен такой болезни, полезно будет осведомиться либо в официальном сервисе, либо на соответствующем форуме, посвященном вашей марке машины. Также можно сразу направиться к специалисту с целью диагностики стоек.

Стук (руль крутится, но люфтит)

Как правило, шарниры, находящиеся в системе рулевого управления, служат столько же, сколько ездит ваша машина. Однако в российских условиях эксплуатации возможен и более быстрый износ. Поворот рулевого колеса, сопровождающийся слабым стуком в начала вращения, свидетельствует о том, что шарниры изношены (появился увеличенный зазор).

Если вы поставите автомобиль на ровной площадке, затем попробуете крутить роль справа налево, затем слева направо (начинать надо осторожно с малых перемещений), вы можете выявить, в какой момент времени появляется люфт и стучащий звук. Можно чуть усовершенствовать данный метод – открыть двери машины, далее при открытых дверях, находясь снаружи автомобиля, понемногу крутить руль из стороны в сторону.

Сделать это можно, произведя в автомастерской диагностику шарниров (проверить необходимо износ и наличие люфта), после чего требуется поменять изношенные элементы, подтянуть необходимые узлы, из-за которых возникает люфт.

Универсальный метод

Единственным недостатком метода заезда на скорости в яму является тот факт, что не всегда есть подходящий участок дороги с ухабом. Поэтому для диагностики можно использовать еще один метод, причем он является универсальным и позволяет проверить как внутренние, так и внешние ШРУСы.

Алгоритм действий такой:

• Домкратом выдомкрачиваем одно из ведущих колес;
• Под автомобиль ставим упор и задействуем ручной тормоз;
• Запускаем двигатель, включаем первую передачу и постепенно отпускам педаль сцепления (имитируем начало движения. При этом благодаря дифференциалу, вывешенное колесо начнет вращаться, а стоящее на земле останется неподвижным);
• Набрав обороты двигателя, начинаем притормаживать вращающееся колесо тормозами (при этом педаль сцепления не трогаем. Таким образом тормозными механизмами создаем нагрузку на внутренний узел, и если он проблемный, то это сразу проявиться стуками и хрустами);
• После проверки внутреннего шарнира, устанавливаем состояние наружного. Для этого достаточно отпустить педаль тормоза, набрать обороты, вывернуть колеса до упора в одну из сторон и снова использовать тормоза. Большой угол привода и усилие тормозов создадут необходимую нагрузку, из-за чего наружный узел захрустит, если он не исправен.

После проверки с одной стороны повторяем аналогичные работы с приводом второго колеса.

Устранение хрустов и стуков, восстанавливаем работу шрусов

Как узнать, какой ШРУС хрустит – разобрались, теперь о мерах, которые следует предпринимать для устранения проблемы, поскольку эксплуатировать авто с проблемными шарнирами нежелательно.

Одним из недостатков ШРУСов является их неремонтопригодность, то есть, если шарнир захрустел, то он уж изношен и требует замены. Единственное, что можно предпринять – это «продлить жизнь» узла, и отсрочить его замену.

Поскольку основная причина появления хрустов – пыль и грязь, то при их появлении следует сразу же осмотреть все пыльники на наличие повреждений. Если таковые не обнаружены, устанавливаем, какой же ШРУС хрустит одним из вышеперечисленных методов.

После выявления проблемного шарнира, пытаемся продлить его срок службы. Для этого необходимо:

На начальном этапе износа этих мер вполне достаточно, чтобы избавиться от хрустов, но все же они впоследствии вернуться (когда износ усилиться) и тогда уже шарнир придется заменить.

Хруст – характерный признак неисправности

ШРУСы – достаточно надежные узлы, но и они выходят из строя. Проблемы с ними проявляются в виде отчетливых хрустов при совершении маневров, стуков при поворотах руля, вибраций (подергиваний) авто при движении по неровностям.

Опытные водителя данный узле называют между собой проще – граната.

Если хруст – характерный признак неисправности гранаты, то стуки в передней части автомобиля могут издавать и другие конструктивные элементы, поэтому при их появлении необходимо сначала выполнить диагностику и определить, какой именно узел неисправен.

При этом даже если есть полная уверенность, что что-то не так со ШРУСами, то нужно еще узнать, какой узел проблемный, ведь в конструкции привода используется 4 таких компонента (2 – внутренних и 2 – внешних, по паре на каждый левый и правый приводные валы).

Хруст при повороте руля в движении и на месте — выясняем причины

Хруст ходовой части автомобиля

При исключении вышеописанных причин хруста следует переходить к диагностике ходовой части. Возникновение неисправностей такого характера в данном узле имеет низкую вероятность и сопряженно со множеством технических сложностей поиска конкретной причины.

Единственный элемент ходовой части, что способен издавать хруст при поломке – это подшипник ступицы. Чаще всего при неисправности они издают низкий гул на высоких скоростях.

Для диагностики таких подшипников необходимо:

• Поднять переднюю часть машины при помощи домкрата;
• Установить машину на ручник;
• Посадить 1 человека за руль, который заведет машину и плавно отпустит сцепление, медленно нажимая на газ;
• После разгона необходимо выключить двигатель и позволить вращаться колесу на большой скорости. Неисправные подшипники сразу выдадут себя сильным гулом.

Такую проверку нельзя проводить на автомобилях, которые оснащены системой полного привода или имеют блокировку межосевого дифференциала.

Разбитые подшипники могут стать причиной более серьезных проблем с ходовой частью и привести к непредсказуемым ситуациям на дороге.

Хруст руля при повороте всегда является признаком поломки компонентов автомобиля, поэтому не стоит игнорировать такую проблему. При отсутствии надлежащего опыта и оборудования лучше всего проводить диагностику и ремонт автомобиля у квалифицированных специалистов.

Незнакомые до какого-то момента звуки, издаваемые машиной при вращении руля (а это может быть стук, скрип, рокот, скрежет, гул и др.) еще не означают возникновения неисправности, которая обязательно должна быть устранена. Скажем, машины с ГУР порой весьма громко издают некоторый гул при повороте рулевого колеса (это одна из специфических черт некоторых ГУР).

Весьма важным при диагностике машины будет то, способны ли вы четко описать характер звука во время поворота – визг, хруст, рокот, скрежет и т. д. Ниже мы рассмотрим наиболее распространенные симптомы таких звуков и дадим вам рекомендации по устранению шума.

Тем не менее, вам лучше быть заранее готовыми к тому, что мастер сервиса может спросить у вас ряд вещей, на которые будет лучше дать ответ – это поможет ему разобраться в проблеме. По возможности, подготовьте ответы на следующие вопросы, касающиеся шума во время вращения руля:

1. Тип возникающего звука (рокот/скрежет/хруст и т. д.).
2. Слышен ли звук при кручении руля, или еще при каких-то условиях?
3. Как на возникающий звук влияют метеоусловия, прогрев элементов рулевой системы или подвески, погоды, нагруженности машины и т. д.?
4. Издает ли машина шум во время кручения в обоих направлениях или в одном?
5. Вспомогательные признаки или явления, возникающие при данном шуме.

Если вы в состоянии ответить на подобные вопросы, выявить неисправность и причину шума будет значительно легче.

Фронтальная часть вашей машины берет на себя массу разных функций:

• не позволяет машине наклоняться вбок при прохождении поворотов;
• позволяет колесной паре перемещаться вверх-вниз для демпфирования нагрузок;
• управлять направлением движения автомобиля при помощи рулевого колеса;
• передает мощность мотора к колесам, придавая машине ускорение (передний привод).

Как видите, существует множество факторов, способных влиять на снижение ресурса элементов фронтальной части подвески и системы рулевого управления. Но не все так плохо – многие элементы, ресурс которых заканчивается, словно предупреждают водителя странными звуками: «смажь меня», «замени меня», «почини меня».

Ниже мы рассмотрим ряд типичных звуков, издаваемых машиной во время кручения рулевого колеса, а также факторы, которые являются причинами возникновения таких шумов. Именно отсюда и следует проводить выявление поломки. Разумеется, этот перечень далеко не полный. В общем, приступаем к обзору, так что читайте и запоминайте хорошо.

Явный скрип при повороте руля – проверяем возможные неполадки

Любые посторонние звуки в основных механизмах автомобиля должны настораживать владельца и стать поводом для обращения к специалистам. Но многие водители предпочитают находить неполадки самостоятельно. Это здравое решение, ведь на СТО не всегда объективно подходят к диагностике, но проверять неполадки своей машины стоит только при наличии минимального представления о конструкции транспортного средства.

https://www.youtube.com/watch?v=9HhqXvhOCcs

Проверить все неполадки можно самостоятельно или с одним помощником, но лучше диагностировать поломку на профессиональном СТО. Правила диагностики в данном случае не устанавливают поочередности проверки и прочих тонкостей, но правильность выполнения каждой отдельной проверки крайне важна для хорошего результата.
