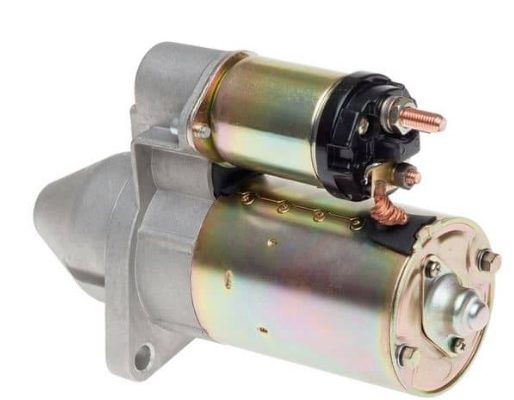

Стартер Лада Гранта

Основные составляющие стартера лада гранта

На рисунке ниже приведены составляющие элементы и их наименования в стартере автомобиля Лада Гранта

Рис 2.  Детали стартера Лада Гранта: 1 — винт крепления тягового реле; 2 — передняя крышка; 3 — опорное кольцо; 4 — ограничительное кольцо; 5 — опора рычага; 6 — муфта свободного хода; 7 — якорь реле; 8 — стопорная шайба; 9 — возвратная пружина; 10 — дистанционная шайба;

11 — тяговое реле; 12 — опора вала привода; 13 — вал привода; 14 — планетарная шестерня (сателлит); 15 — крышка планетарного редуктора; 16 — задняя крышка; 17 — винт крепления щеткодержзтеля; 18 — стяжной болт; 19 — соединительная шина с изолированными щетками; 20 — щеткодержатель с «отрицательными» щетками; 21 — прижимная пружина; 22 — якорь; 23 — рычаг привода; 24 — корпус

Lada 4×4

Снимаем задний опорный кронштейн впускной трубы, выворачивая два болта ключом «на 13».

Снимаем защитный щиток стартера, выворачивая его гайки крепления ключом «на 13».

Снизу автомобиля откручиваем два болта крепления стартера. Со стороны моторного отсека сдвигаем стартер вперед и отсоединяем колодку с проводами.

Выворачиваем гайку, и отсоединяем наконечник провода от контактного болта тягового реле. Вынимаем стартер из моторного отсека.

Кстати, а вы знаете, что систему зажигания автомобилей LADA можно доработать, например, отказаться от ключа зажигания в пользу кнопки старт/стоп.

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Источник

Lada largus

Снять кожух (при наличии) электронного блока управления ЭСУД, отжав два фиксатора (отвертка плоская). Вывернуть 2 гайки (№1) крепления расширительного бачка (№2) (ключ «на 10»). Снять и отвести в сторону расширительный бачок, не отсоединяя шлангов.

Для комплектаций с коробкой передач JR5:

• отсоединить шарниры (№1) тросов выбора и переключения передач от коробки передач (отвертка плоская);
• нажать с двух сторон на фиксаторы и отсоединить стопоры оболочек тросов выбора и переключения передач от кронштейна коробки передач.

Для комплектаций с коробкой передач JH3:

• снять чехол (№1) шарнира тяги привода переключения передач;
• отвернуть болт (№2) крепления тяги привода переключения передач, снять дистанционную втулку и отсоединить тягу (ключ «на 10»).

Вывернуть 3 болта (№1) крепления стартера (головка «на 13»).

Поднять автомобиль и вывернуть гайку (№2) крепления кронштейна (№4) к впускному коллектору (№3) (головка «на 13»). Вывернуть болт (№6) крепления кронштейна (№4) к блоку цилиндров (№5) (головка «на 17»). Снять кронштейн (№4) крепления впускного коллектора (№3).

Вывернуть гайку (№2), рисунок 3-7, и отсоединить жгут (№1), рисунок 3-6, проводов системы зажигания от стартера (№3) (головка «на 10»).

Отвернуть гайку (№4), рисунок 3-7, крепления провода стартера (№5) (головка «на 10»). Отсоединить провод стартера. Отвернуть гайку (№3) крепления провода электромагнитного реле стартера (№5) (головка «на 8»). Снять стартер.

Lada xray и vesta

Снять брызговик двигателя (инструкция для Лада Веста, XRAY).

Для комплектаций с МКПП: Вывернуть 2 болта (№1) и снять цилиндр гидропривода сцепления (№2), не отсоединяя от трубки гидропривода (№3). Подвесить цилиндр на технологический крючок (головка «на 13»).

Для всех комплектаций: Вывернуть гайку (№1) и отсоединить от тягового (втягивающего) реле стартера (№4) клемму (№2) и колодку с проводами (№3) (головка «на 13»).

Вывернуть 3 болта (№1), снять кронштейн крепления цилиндра гидропривода сцепления (№2) (для автомобилей с МКПП) и стартер (№3) (Torx E10).

Автохимия

На каждом стартере VALEO гайка на клемме покрыта цинком. Сам контактный винт тоже оцинкован. Значит, здесь можно работать средством WD-40, а также его заменителями. С медью такой вариант не пройдёт!

Те, кто по незнанию использовал жидкость WD на меди, говорят так: мало не покажется. Сначала всё выглядит идеально, а затем внешний слой начинает меняться (он разрушается).

Медную резьбу на стартере КЗАТЭ нужно очищать спецсредствами. Варианты:

• Molykote S-1002 (растворитель);
• Kontakt 60 или 100 (кислота), WL (смывка);
• CRAMOLIN ContaClean (только кислота).

Если деталь используется повторно, после кислоты её очищают смывкой. Тут всё очевидно.

Демонтажные работы

После открытия доступа к стартеру необходимо выполнить следующие действия:

• Сначала следует отключить управляющий разъем, для чего язычок фиксатора слегка придавливают;
• Затем отодвигается колпачок из резины и с помощью ключа на 13 с клеммы откручивается гайка;

• Снимается силовая клемма, после чего расположенные вверху и внизу три крепежных винта выкручиваются ключом на 13.

Отметим, что начать нужно с двух нижних винтов, а верхний следует обязательно открутить последним, при этом корпус стартера необходимо придерживать, далее корпус аккуратно отклоняется назад. Монтажные работы проводятся в обратном демонтажу порядке.

Замена и установка стартера лада гранта

К демонтажу приступает лишь после того, как точно идентифицирован источник поломки. Заблаговременно подготавливаем набор инструментов, ветошь, смазку, дополнительное освещение, отвертку с набором бит.

• Машину фиксируем на смотровой канал, фиксируем противооткатные башмаки, активируем стояночный тормоз в целях личной безопасности. Наличие гидравлического подъемника станет незаменимым помощником в ходе ремонта;
• Снимаем клеммы с аккумуляторной батареи с целью предотвращения короткого замыкания в цепи;
• Из-под днища отвинчиваем левую часть защиты двигателя, брызговика. Плата защищает моторный отсек снизу от попадания грязи, камней, гравия, механического повреждения картера, блока цилиндров;
• Ключами на «15», «13» выкручиваем гайки – фиксаторы, снимаем силовую клемму с контактной платы, извлекаем пусковое устройство со штатного места.

После демонтажа устанавливаем новое ПУ, собираем конструкцию в обратной последовательности. Если вы желаете пересобрать уже имеющийся стартер, тогда алгоритм работы следующий: разбираем ПУ на составные элементы, чистим, протираем насухо.

Проводим дефектовку составных элементов, изношенные комплектующие заменяем новыми. Недопустимо использовать неисправные детали при повторной установке.

Во время установки не забываем смазать шлицы, зубья вала для предотвращения трения, скрипа, чрезмерного износа.

При условии соблюдения рекомендаций специалистов, следования инструкции по эксплуатации последующая замена стартера через 55 – 60 тыс. км. При условии обязательного проведения планового технического осмотра через каждые 15000 км.

В случае возникновения трудностей с установкой ПУ просмотрите видео в сети, получите консультацию у специалистов СТО.

Перед тем, как проводить замену, надо убедиться, что неисправен именно стартер, а не предохранитель в монтажном блоке и проводка. Также проверьте реле стартера.

Рассмотрим все шаги подробнее. Допустим, при повороте ключа к метке «II» слышится щелчок и не вращается вал стартера. Значит, втягивающее реле работает, и напряжение на стартер подаётся правильно. В этом случае надо менять сам стартер. Если щелчок отсутствует, попробуйте отключить пластиковый разъём и проверить наличие напряжения.

Этот разъём нужно отключить

Если напряжение на клемме разъёма отсутствует даже при попытке запуска, значит, неисправна проводка автомобиля , а не стартер. Для точной уверенности попробуйте замкнуть стартер отвёрткой, если он заведёт автомобиль, значит стартер и бендикс исправны.

Также проверьте напряжение на силовом проводе (медная гайка). Оно должно присутствовать всегда. Подробно в статье: почему не запускается двигатель Лада Гранта.

Гайка силового провода будет закрыта резиновым колпаком. Его необходимо снять.

Замена устройства

Стартер на Гранте держится на трёх фиксаторах — два ушка сверху и одно в нижней части. Это аналогично креплению 10-й вазовской модели авто. Соответственно и процедура демонтажа проводится идентично.

Вооружиться надо обязательно щипцами, ключами на 13 и 17, торцовой головкой на 8 и отвёртками с разной формой стержней:

• обесточить аккумулятор во избежание короткого замыкания;
• демонтировать защитный брызговик с левой части автомобиля;
• отсоединить провод от управляющей клеммы тягущего реле, выполненной в виде разъёма мама-папа;
• отвернуть гайку и провод от другой клеммы втягивающего реле, отвечающей за питание стартера — многожильная коса может быть скрыта защитным кожухом, надо его сдвинуть;
• освободить нижнее крепление стартера ключом на 17;
• вывернуть другие болты;
• вытащить стартер.

Теперь можно устанавливать новое устройство пуска или ремонтировать старое. Последнее также проводится часто, ведь это возможность сэкономить на покупке дорогого оригинального или аналогового устройства. Главное — тщательно прочистить внутренние компоненты и устроить подробную дефектовку.

Инструкция по смене стартера на автомашине с кпп 2181 либо акпп

Первоначально вам потребуется провести отключение АКБ, воспользовавшись гаечным ключом на 10, затем машину перемешают на смотровую яму. С помощью накидного ключа на 10 открутите два держащих средний щиток винтика, после чего выкручиваются все девять саморезов (для решения этой задачи воспользуйтесь ключом на 8).

https://www.youtube.com/watch?v=OWsowZQOF3o

Далее вам нужно будет снять средний и левый щитки, для чего необходимо выкрутить еще два самореза. Однако, при смене стартера на седанах с АКПП можно обойтись снятием только основного щитка, удерживаемого восьмью саморезами, четыре из которых расположены впереди, и еще по два – с левой и правой сторон. Их также выкручивают, используя накидной ключ на 8.

Как снять стартер на автомобилях lada своими руками

Снятие стартера производится в связи с его заменой, проверкой или ремонтом. На автомобилях LADA стартер установлен на картере сцепления спереди по ходу движения. Перед началом работ следует отключить минусовую клемму аккумулятора загнать машину на смотровую канаву (эстакаду) и снять защиту двигателя.

На всех современных автомобилях LADA (Lada XRAY, Веста, Ларгус, Гранта, Калина, Приора и Нива 4х4) снятие стартера выполняется аналогично. Установка производится в обратной последовательности. Отличительные особенности процесса представлены ниже.

Комплектующие от автоваза и возможные зарубежные аналоги

Изначально на АвтоВАЗ поставляли стартеры КЗАТЭ, но с 2022 г. основным поставщиком данных деталей стала компания Valeo. По этой причине современный список комплектующих с аналогами следующий:

• Стартер 21120-3708010-00 (КАТЭК, КЗАТЭ, ЗиТ) – им аналогичны стартеры Fenox ST32101C3;
• Стартер 21901-3708010-00 (VALEO) – его аналогом является VALEO TS12E901;
• Стартер 21902-3708010-00 (VALEO) – аналогичен VALEO TS12E902.

Не забывайте о том, что ни один из трех приведенных выше вариантов не является взаимозаменяемым с остальными: второй и третий различаются по количеству зубьев, а элементы от КЗАТЭ и VALEO не совмещаются из-за креплений.

Механические

Данный тип поломок чаще всего вызван неисправностями кольца, вилки обгонной муфты, дефектами маховика, прижимной пружины. Отсутствие вращения коленчатого вала — первый признак механической поломки ПУ.

Если вращения маховика сопровождается характерным металлическим скрежетом, значит, стерлись зубья.

ПУ продолжает вращение после запуска двигателя:

• лопнула возвратная пружина;
• залипание контактов;
• неисправно реле;
• деформация приводного вала;
• повреждение опорного подшипника.
• Пусковое устройство запускается, но не с «первого раза»: подгорание контактной платы тягового реле;
• ПУ проворачивается, но с большим трудом:: износ щеточного узла, выработка подшипника;
• Задержка выхода вала из зацепления: износ зубьев вала, бендикса.

Общая информация

Стартером называют электрический мотор, работающий на постоянных магнитах, имеющий электромагнитное двухмотоблочное тяговое реле и планетарный редуктор. Их корпуса изготавливают из стали, на корпусе закрепляется шесть магнитов, а сам корпус и крышки стягиваются несколькими болтами.

Вал привода оборудуется обгонной муфтой с перемещающейся по шлицам вала приводной шестерней. Именно муфта обеспечивает передачу крутящего момента от стартера к мотору, разобщая эти элементы после запуска мотора. Данное условие обеспечивает надлежащую защиту стартера от возможных повреждений, которые он может получить по причине высокой частоты своего вращения.

Реле предназначено для введения шестерни привода в зацеп с зубцами механизма маховика коленвала, а также для активизации электропитания стартера. Таким образом, поворачивая ключ в замке, водитель начинает процесс подачи электротока к стартеру от АКБ.

После пуска мотора число оборотов коленвала начинает расти, однако, муфта предохраняет стартер от получения повреждений. После того, как водитель вернет ключ в замке в положение «зажигание», произойдет обесточивание обмотки реле и его якорь вернется в свое исходное положение, при этом контакты реле разомкнуться, а шестерня привода выйдет из зацепа с зубцами маховика. В это же время силовые контакты, подающие электроток к обмоткам мотора стартера, разомкнутся.

Помимо этого, стартер является одним из самых мощных энергопотребителей на автомашине, при пуске мотора потребляемый им электроток достигает 400 А и более. По этой причине все электросоединения между стартером и АКБ должны иметь надежный контакт.

Элементы, которыми оснащают Гранты, аналогичны стартерам, используемым ВАЗом на других своих авто предыдущих поколений. При нормальном состоянии двигателя для пуска будет достаточно двух-трех проворотов. На отклонения от нормы укажет любой из имеющихся признаков нестабильного функционирования. Возможные неисправности привода и реле стартера поможет выявить осмотр, проведенный после разборки детали.

Оригиналы, аналоги, артикулы и цены

*цены уточняйте на момент покупки у официального дилера.

Качество изготовления отечественных и зарубежных стартеров приблизительно одинаковое. Переплачивать 10 – 15 % стоимости за бренд не целесообразно. Хотя, это дело каждого.

Правила эксплуатации стартера

Согласно стандартам АвтоВАЗа для стартеров не регламентируется наработка на отказ, следовательно, этот показатель можно отнести к бесконечным. Но менять их все равно приходится, и связано это с нарушением автовладельцами эксплуатационных правил. Нередко автолюбители жалуются на качество стартеров, указывая, что те не в состоянии выходить больше 50 000 км на автомобилях отечественного производства.

• При запуске мотора необходимо удерживать ПУ от 10 до 15 секунд, повторный пуск осуществляется не ранее, чем через полминуты. Частое и непрерывное функционирование ПУ ведет к систематическому перегреванию обгонной муфты, тем самым провоцируя ее преждевременный износ. Помните – при трех подряд неудачных попытках пуска мотора проблему неисправности следует искать в проводке, топливной аппаратуре либо в системе зажигания;
• После пуска двигателя сразу же выключите стартер, для чего вам нужно будет отпустить находящийся в замке ключ;
• Многие опытные автовладельцы не советуют использовать ПУ при временных передвижениях на авто (так довольно часто поступают начинающие водители при разрядке АКБ либо при повреждениях в цепи электропитания).

Проведение работ по демонтажу

Модуль стартера удерживается шпильками, на них в свою очередь накручиваются гайки, но начинать демонтаж следует не с их откручивания:

• Первым делом нужно отодвинуть колпачок из резины, затем медную гайку выкручивают ключом на 13;

• Следующим этапом станет снятие клеммы силового провода, после чего следует отключить разъем, предназначенный для подвода управляющего напряжения;

• Далее воспользуйтесь ключом на 13 и выкрутите три закрепляющие стартер гайки. Особое внимание при этом нужно уделить нижней, самой труднодоступной гайке;

• Затем модуль детали осторожно сдвигается назад и снимается со шпилек. Работы по монтажу включают в себя аналогичные демонтажу действия, выполняемые в противоположной последовательности.

Проверка якоря

Особое внимание рекомендуется уделить состоянию якоря.

На поверхности коллектора не должно быть следов подгорания, рисок и других дефектов. При их обнаружении, рекомендуется обработать ламели абразивом с мелким размером. Если шероховатости значительные, а слюда выступает между пластинами — коллектор придётся проточить на токарном станке. После чего обязательно прошлифовать стеклянной шкуркой.

Также можно проконтролировать работу втягивающего реле омметром. Первое — определить, не замыкают ли контактные болты на пластину.

Разборка и ремонт стартера lada granta

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Гаечный ключ накидной прямой на 13 мм
• Ключ трещоточный
• Головка на 8 мм
• Отвертка плоская малая
• Отвертка крестовая малая
• Оправка
• Молоток средний
• Щипцы для стопорных колец
• Болгарка
• Круг лепестковый
• Штангенциркуль
• Омметр
• Старт-кабель

Детали и расходники:

• Планетарные шестерни редуктора (при необходимости)
• Уплотнительное кольцо опоры вала привода (при необходимости)
• Картонная изоляционная прокладка (при необходимости)
• Фиксаторы и пружины щеток (при необходимости)
• Якорь стартера (при необходимости)
• Привод стартера (при необходимости)
• Подшипник (при необходимости)
• Крышки стартера (при необходимости)
• Промежуточная опора якоря (при необходимости)
• Щетки стартера (при необходимости)
• Стеклянная шкурка мелкозернистая
• Наждачная бумага мелкозернистая
• Лампа с проводами
• Моторное масло
• Консистентная смазка типа ЦИАТИМ-201, 202 203 или Литол-24
• Тонкостенная монтажная втулка

Разбирайте стартер для замены тягового реле, щеткодержателя со щетками и элементов привода. Замену тягового реле можно выполнить на автомобиле. Для наглядности замена тягового реле показана на снятом стартере.

1. Снимите стартер с автомобиля.

2. Ключом на 10 мм отверните гайку нижнего контактного болта тягового реле и снимите с него наконечник провода.

3. Головкой на 8 мм отверните два болта крепления тягового реле.

4. Снимите тяговое реле.

5. Снимите якорь тягового реле, приподняв его вверх, чтобы петля якоря снялась с рычага.

6. Отверните две гайки стяжных шпилек стартера.

7. Затем снимите крышку стартера со стороны привода с редуктором и приводом в сборе.

8. Снимите крышку стартера со стороны коллектора со щеткодержателем и щетками.

9. Снимите шестерню с вала якоря стартера.

10. Выньте якорь из статора корпуса стартера.

Обратите внимание, что на валу якоря со стороны привода установлена шайба.

11. Выньте опору вала якоря с помощью отвертки.

12. Выверните из крышки со стороны привода две стяжные шпильки.

Эти шпильки вывертывать не обязательно, но снимать редуктор и привод удобнее без них.

13. Выньте три планетарные шестерни редуктора. В случае повреждения их зубьев или игольчатых подшипников, заделанных в шестерни, замените шестерни.

14. Достаньте редуктор с приводом из крышки, нажав на шестерню привода стартера.

15. Снимите опору с уплотнителем с рычага привода муфты с шестерней.

16. Снимите опору 1 из уплотнителя 2. Пластмассовая опора не должна быть сильно изношена или повреждена.

Дефектную опору, а также сильно деформированную или затвердевшую резиновую уплотнительную прокладку замените.

17. Сбейте ограничительное кольцо со стопорного кольца с помощью подходящей оправки.

18. Снимите стопорное кольцо с помощью щипцов, а затем ограничительное.

19. Снимите привод в сборе с вала привода стартера.

20. Снимите щипцами стопорное кольцо рычага привода стартера.

21. Снимите рычаг привода с поводком и шайбой.

22. Снимите пружину рычага, воспользовавшись плоской отверткой.

23. Затем снимите рычаг с поводка и разъедините половинки рычага.

24. Снимите стопорное кольцо шестерни с внутренним зацеплением.

25. Снимите шестерню с внутренним зацеплением и опору вала привода с вала.

26. Снимите с опоры уплотнительное кольцо. Сильно деформированное или потерявшее эластичность кольцо замените.

27. Снимите с опоры вкладыш.

28. Отверните два винта и снимите щеткодержатель с крышки со стороны коллектора.

29. Поддев отверткой фиксаторы щеток, снимите их и прижимные пружины. Деформированные или поврежденные фиксаторы и сильно обжатые или искривленные пружины замените.

30. Достаньте щетки из направляющих щеткодержателя.

31. Снимите неизолированные щетки.

32. Снимите картонную изоляционную прокладку. Замените порванную или чрезмерно обжатую прокладку.

33. Снимите соединительную шину с изолированными щетками.

34. Осмотрите якорь.

Если коллектор 1 (см.фото выше) загрязнен или на нем имеются риски, следы подгорания и т.п., прошлифуйте коллектор мелкой стеклянной шкуркой.

При значительной шероховатости коллектора или выступании слюды между его пластинами (ламелями) проточите коллектор на токарном станке и затем прошлифуйте мелкой стеклянной шкуркой. Биение сердечника относительно цапф вала не должно превышать 0,08 мм.

Если на поверхностях цапф и шлицев вала имеются задиры, забоины, замените якорь. Проверьте надежность пайки выводов обмотки 3 якоря к пластинам коллектора. Осмотрите обмотку по торцам якоря, диаметр обмотки должен быть меньше пакета железа якоря. В противном случае якорь замените.

35. Проверьте состояние обмотки якоря с помощью контрольной лампы, питаемой переменным током напряжением 220 В. Напряжение подводите к пластине коллектора и сердечнику якоря.

Если замыкания обмотки якоря стартера нет, лампа гореть не должна. Если лампа горит, значит, есть замыкание обмотки якоря или пластины коллектора на «массу». В этом случае замените якорь.

36. Проверьте легкость вращения подшипника со стороны коллектора.

Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть потеки смазки, подшипник необходимо заменить.

37. Осмотрите вал привода стартера.

Винтовые шлицы и шейки не должны иметь задиров и сильного износа. Следы переноса меди со втулок на шейках снимите мелкой стеклянной шкуркой, так как они впоследствии могут стать причиной заклинивания вала. Водило и его три оси шестерен не должны иметь люфтов в соединениях.

38. Удерживая обгонную муфту, проверните шестерню стартера в обе стороны.

По часовой стрелке шестерня должна вращаться свободно, а против часовой стрелки вращаться не должна. В противном случае замените привод.

39. Осмотрите втулки, в которых вращаются валы, установленные в крышке стартера со стороны привода, крышке со стороны коллектора, опоре вала якоря и опоре вала привода.

Если втулки изношены или на них имеются задиры, раковины и т.п., замените крышки или опоры с дефектными втулками.Также замените крышки и опоры с трещинами.

40. Осмотрите статор, если на нем есть следы задевания якоря, замените заднюю крышку и промежуточную опору.

41. Оденьте привод стартера на вал привода. Он должен свободно, без заеданий перемещаться по шлицам вала.

42. Если детали привода сильно изношены или повреждены, замените привод. При обнаружении забоин на заходной части зубьев шестерни подшлифуйте их лепестковым кругом.

43. Щетки стартера, изношенные до размера между рабочей поверхностью и выводом менее 3,5 мм, замените.

44. Проверьте легкость перемещения щеток в направляющих щеткодержателя. Они должны перемещаться без заедания, а сам щеткодержатель не должен иметь сколов и трещин.

45. Проверьте омметром, замыкаются ли контактной пластиной контактные болты тягового реле.

Для проверки соберите схему, показанную на фото, и вдвиньте якорь внутрь реле до упора. Если болты не замыкаются, замените или отремонтируйте реле.

Для ремонта реле отверните два винта 1 и отпаяйте выводы 2 обмоток реле, снимите крышку 3, зачистите головки болтов и контактную пластину наждачной шкуркой. Если головки болтов сильно подгорели, разверните болты на 180°. Соберите реле в обратном порядке.

46. Соберите и установите стартер в обратной последовательности.

Перед сборкой стартера смажьте зубья шестерни привода моторным маслом; винтовые шлицы вала привода, зубья шестерни с внутренним зацеплением, планетарные шестерни и шлицы вала ротора консистентной смазкой (ЦИАТИМ-201, 202 203 или Литол-24).

47. Щеткодержатель установите в стартер отдельно от крышки со стороны коллектора, так как щетки выталкиваются из направляющих пружинами и без специального приспособления удержать их в исходном положении невозможно. Для предварительной сборки и установки щеткодержателя воспользуйтесь тонкостенной монтажной втулкой 1 (см.фото ниже) с диаметром, равным диаметру коллектора или чуть больше его (около 30 мм).

48. Установите собранный щеткодержатель в корпус стартера до упора, выньте монтажную втулку и установите крышку со стороны коллектора.

49. По окончании ремонта проверьте работоспособность стартера, как написано здесь.

Детали стартера Лада Гранта:

1 – винт крепления тягового реле стартера;

2 – передняя крышка стартера;

3 – стопорное кольцо;

4 – ограничительное кольцо;

5 – опора рычага;

6 – муфта свободного хода;

7 – якорь реле;

8 – стопорная шайба;

9 – возвратная пружина;

10 – дистанционная шайба;

11 – тяговое реле стартера;

12 – опора вала привода;

13 – вал привода стартера;

14 – планетарная шестерня (сателлит);

15 – крышка планетарного редуктора;

16 – задняя крышка стартера;

17 – винт крепления щеткодержателя;

18 – стяжной болт;

19 – соединительная шина с изолированными щетками;

20 – щеткодержатель с «отрицательными» щетками;

21 – прижимная пружина;

23 – рычаг привода;

24 – корпус стартера.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Источник

Разборка, переборка, ремонт

Разборка стартера не представляет особой сложности:

• отсоединить втягивающее реле;
• вывернуть шпильки корпуса;
• освободить заднюю крышку с щеткодержателем;
• вынуть якорь из статора;
• снять крышку теперь со стороны редуктора;
• вытащить 3 планетарные шестерни — заменить, если повреждены зубья или игольчатые подшипники;
• вынуть пластиковую рычажную опору — обязательно без следов износа, иначе заменить;
• вытащить редуктор — смазать шестерни на этапе обратной сборки;
• снять стопор, затем сбить ограничительное кольцо вала, используя подходящую оправку;
• снять бендикс с привода, почистить до блеска — желательно использовать средство для карбюратора;
• поддеть и снять стопорную шайбу, вытащить с опоры вкладыш;
• вывернуть винты и разобрать щеткодержатель;
• вынуть щётки, поддев фиксаторы отвёрткой;
• собрать и проверить устройство.

Разновидности применяемых на грантах стартеров

На всех производимых в первые годы выпуска модели автомобилях устанавливали стартер 21120-3708010-00, который закреплялся тремя гайками. Но постепенно производитель перешел на выпуск автомобилей с тросовой КПП, после чего стартер стали крепить уже с помощью винтов. Узнать о разновидности установленного на его авто стартера владелец сможет по коробке, к примеру:

• коробкам 2190 соответствуют детали 21120-3708010-00;
• на оснащенные коробками 2181 машины устанавливают стартеры 21901-3708010-00;
• автоматике Jatco соответствуют стартеры 21902-3708010-00.

Стартер лада гранта: ремонт, замена, диагностика, выбор

Стартер на лада гранта, калина 2 valeo

чем у нас? Пришлите нам ссылку, мы посмотрим и предложим такую же, и возможно, более низкую, цену.

Каталожный номер: 21901-3708010-00

Заводской стартер на Лада Гранту с МКПП (механическая коробка переключения передач), Лада Ларгус

Внимание! Для данного товара обязательна предоплата

Гранта 8 клапанная, МКПП, интересует данный стартер. Скажите какое число зубьев на бендиксе данного стартера?

Данный стартер есть в наличии и подходит на Ваш автомобиль. Зубья считать не будем? Отправка из города Тольятти.

Этот стартер подойдёт для гранты стандарт 8 кл с МКПП 2022г??

Это стартер на гранту с тросовой кпп?

Есть возможность отправки на камчатку наложенным платежом почтой,с уважением Виталий.

Да отправляем наложенным платежом, предоплата за отправку(услуги почты за пересылку) обязательна!

Электрические

Повреждения характерны на участке следования тока от аккумуляторной батареи к пусковому устройству (далее — ПУ).

• Медленное проворачивание ротора, не заводится стартер;
• Отсутствие реакции при подаче тока на ПУ;
• ПУ щелкает, но не крутит: замыкание на витках, обрыв проводки, неисправно втягивающее реле;
• износ щеток, якоря.

Чтобы исключить другие поломки смежных механизмов, проверьте:

• уровень заряда аккумуляторной батареи;
• плотность фиксации клемм на АКБ;
• электрическую проводку на участке от АКБ к стартеру;
• состояние сердцевины замка зажигания.

Ямаха диверсия 600 отзывы

Плюсы Отличная эргономика. Приемлемая разгонная динамика. Хорошие тормоза. Великолепная управляемость на всех скоростях. Небольшая цена. Минусы Шумная работа сцепления. Мотоцикл производился только для европейского и…

При повороте ключом в сердцевине зажигания ток от аккумуляторной батареи подается на стартер. Последний приводится в движение, проворачивает коленчатый вал для запуска мотора, воспламенения горючей смеси.

В исправном состоянии мотора достаточно 2 – 3 проворота для запуска. Отклонения от нормы — признаки нестабильной работы.

Порой владельцы сетуют на качество изготовления стартера. Мол, не выхаживают более 50 – 60 тыс. км на отечественных авто. Однако мало кто из автолюбителей знает и умеет корректно пользоваться пусковым устройством.

Чтобы избежать ряда поломок соблюдайте следующие рекомендации:

Водителю на заметку. Если первые три попытки подряд оказались безуспешные, тогда ищите причину в проводке, системе зажигания, топливной аппаратуре.
