Делаем подсветку днища лада гранта своими руками на базе full-rgb multi
На сайте lada-granta.fanclub пользователем под ником Stank73 была установлена система освещения ходовой части автомобиля Lada Granta. Специфика работы подробно описана в этой статье.
Я не хочу ни перед кем оправдывать свою потребность. Я буду продолжать фокусироваться на нижнем. Мне нужно:
1. Светодиодная лента в силиконовой защите 2,4 метра.
2. Кабель витая пара 4х-жильный 5 метров.
3. Клей момент универсальный гелевый.
4. Контроллер с пультом ДУ.
5. Гофра 4 метра диаметром 6 мм.
6. 4 сверла по металлу диаметром 3 мм.
7. 6 саморезов диаметром 3,5 мм.
8. Пластиковый уголок 2,4*20*20.
9. Паяльник.
10. Пластиковые хомуты.
11. Прямые руки и яма.
Я начал с удаления ленты и пластикового уголка. Я намотал 4 метра проволоки для правой стороны и 2 метра для правой стороны ленты. Чтобы сделать белый цвет менее очевидным, я покрасил уголок в матовый черный цвет. Закрепите ленту и скройте источник света в углу. Лента «Момент» была нанесена на угол после высыхания. Лента уже имеет липкую основу, но я добавил еще клея для надежности.
После этого я посетил электрика с ямой. Пусть он поможет мне сделать все правильно! Поскольку для этого есть вырез, я решил закрепить угловую ленту на нижнем ребре. Это, на мой взгляд, самый лучший подход. Потому что было бы безумием заделывать дыру в полу! Да, мужчины! Железо оказалось очень прочным. Просверлив отверстие и прикрутив ленту к ребру, мы приступили к монтажу кабеля.
Несмотря на то, что все контакты припаяны, левая сторона вообще не загоралась, если провода от ленты не были подключены напрямую, без микросхемы. Мы начали исследовать проблему и провели проверку тестером. После этого я закоротил красный в блоке управления. Друг-электрик принес блок домой и продемонстрировал, как он сначала работал с красным цветом, пока они не начали проверять его работу; после этого над ним вообще ничего не висело — ни контакты блока управления, ни лампочки не загорались вообще. !
Как насчет соответствующей ленты, которая не функционировала? Я сниму ее и нанесу больше ленты после.
Чтобы заменить сломанную ленту слева, я купил новый блок. И это удалось!
Краткое обсуждение законности Это, несомненно, незаконно, но каковы последствия? Многие люди попадаются на уловки инспекторов. Что вы должны иметь в виду, чтобы не принять ошибочное решение?
1. Скрыть источник света (нельзя чтоб было видно светодиоды).
2. Нельзя чтоб свет отраженные от земли выходил за пределы габаритов авто.
3. Если с установкой по бокам еще может это прокатить то перед/зад сложнее, я например, не стану рисковать.
Да, и чтобы было понятно, вот фотография письма, написанного одним из вас.
Торговые цены: 2000 рублей
Подготовка плат из стеклотекстолита и впаивание светодиодов.

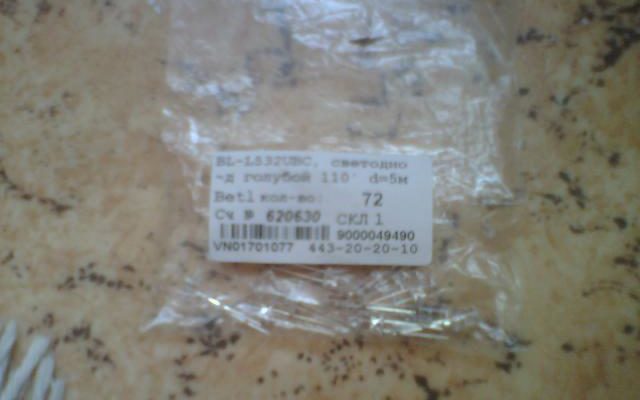

Наши светодиоды имеют два вывода и являются одноцветными устройствами. Контактные площадки установлены на платах так, чтобы они шли по краям. С помощью ножа аккуратно удалите центры полосок фольги.
После того, как мы подготовим 4-ре одинаковые для монтажа платы, начинаем монтаж и припаивание светодиодов.
Как правильно впаивать светодиоды показано на рисунке ниже. Вставляем светодиод(соблюдая полярность) и с обратной стороны загибаем контакты так, чтобы пайка была с этой же лицевой стороны:
Далее паяем все оставшиеся платы точно таким же образом. Количество светодиодов на одной линейке можно увеличить, но соблюдая одно правило — их количество должно быть одинаковым на каждой из 4-х линеек.
т.е. если решили впаивать по 10 светодиодов, то на каждой из 4-х линеек должно быть по 10 шт. светодиодов.
Вам потребуется подключить четыре таких линейки последовательно. С каждой стороны делается по две полоски, и все четыре питаются последовательно. Если вы соедините четыре полоски последовательно с одним светодиодом, который питается напряжением 3-3,4 В, вы получите 12-14 В. ).
Покрытие плат подсветки защитным слоем.
В этом сценарии платы будут установлены под шасси автомобиля, чтобы защитить их от всех опасностей. Во-вторых, платы необходимо защитить от механических воздействий на дороге и влаги.
Мастика из специального материала используется в качестве защитного покрытия днища автомобилей, которые будут продаваться в России под маркой Kordon.
Берем эту мастику и аккуратно наносим на поверхность наших плат, обмазывая вокруг цилиндры светодиодов. Здесь нужно быть аккуратным, чтобы мастикой не заляпать сами светодиоды.
Прикрепите доски после высыхания мастики и прочного сцепления с движением автомобиля с помощью саморезов. Эта работа заняла не более одного гаражного дня.
На данный момент он используется уже около трех лет, и некоторые из светодиодов сломаны или работают неисправно.
Для автомобиля Lada Granta мы создали новую версию фар. В новом устройстве используются более яркие лампы «Piranha» и увеличена плотность светодиодов. — Электрическая схема теперь построена на одной стороне печатной платы, а источник питания 12 В питает светодиоды.
Схема подключения новых плат приведена на рисунке ниже.
Если у вас есть вопросы по установке светодиодного освещения на Lada Granta, обращайтесь в наш форум.
