Генератор Гранта: Замена, Ремень, Натяжитель

Что учесть при выборе

• Российский производитель или зарубежный? Конечно, в первую очередь предпочтительнее российские производители. Хотя бы потому, что легче найти при незначительной поломке запчасти. Если вы приобретёте генератор на ВАЗ 2022 не столь популярной фирмы, возможно, поиск запчастей будет затруднён, и они обойдутся вам не столь дорого.

• Сила тока. Заводские модели на ВАЗ 2022 — 3771 или 94.3701 — рассчитаны на 80 А, такой силы тока хватает, даже если имеются дополнительные устройства, его потребляющие. Более мощные — на 120 А — ставятся при наличии мощной акустики, вреда аккумулятору не причиняется, а вы обеспечите всех потребителей энергии бесперебойным током.
• Лучше приобретать генератор при наличии гарантии на него. Вполне может встретиться бракованное изделие, и гарантия даст возможность сделать замену на новый.

Что выбрать?

По популярности, надежности первые места занимают производители Bosch (Бош), Denso (Денсо) и Delphi (Делфи). Но следует знать, что Катек (КЗАТЭ) (нашего производства) также вполне надежны и неплохо справляются со своими обязанностями на ВАЗ 2110, создавая нужное напряжение. Может, где-то и проигрывают против Бош, но по сравнению с китайскими – на высоте.

Генераторы ВАЗ десятого семейства:

Так что однозначно сказать, какой генератор подойдет вам, сложно, лучший – тот, который обеспечивает нужную мощность для работы электроприборов и зарядки аккумулятора. Если брать плюсы, которые явно имеет Катек, то это достаточная надежность, а также – что немаловажно – наличие в продаже всегда недорогих запчастей: вы всегда сможете купить хоть предохранитель, хоть шкив, якорь, регулятор напряжения, провод возбуждения и т.п.

При серьёзном повреждении генератора приходится его не ремонтировать, а полностью менять. Могут отсутствовать детали, необходимые для ремонта, или поломка, вообще, не подлежать ремонту. Между тем от хорошей работы энергетического агрегата зависит бортовое напряжение, качество аккумуляторной зарядки. Досадно, когда при хорошем моторе электрооборудование работает не должным образом.

А если разговор об автомобилях ВАЗ, то подчас замена востребована по причине недостатка мощности штатных устройств. Современные автопроизводители предлагают множество дополнительных приспособлений, которые повышают уровень комфортности при поездках, но и потребляют большое количество электроэнергии, и старые устройства не справляются, приходится их заменять на более мощные.

Многие интересуются: какой генератор купить, если у них ВАЗ? Здесь нужно рассматривать отдельно по моделям, потому, прежде чем ехать за покупкой, познакомьтесь с рекомендациями специалистов и соотнесите их со своими пожеланиями и возможностями.

Описание устройства

Для начала рассмотрим устройство генератора. Вне зависимости от того, о каком узле идет речь — старого или нового образца, включает в себя множество различных элементов. Более подробное описание приведено на рисунке ниже. Для ВАЗ 2110 изначально с завода ставится устройство Катэк.

Вступление

Лада Гранта автомобиль отечественного производства, довольно популярен в странах СНГ. Относится к автомобилям низкого ценового сегмента, но обладает всеми необходимыми опциями присущими автомобилям более дорогого класса. Чтобы в Гранте все опции работали исправно и АКБ находился всегда в заряженном состоянии и не подводил в неподходящее время, необходимо чтобы генератор всегда работал исправно.

Иногда случается, что генератор либо его комплектующие выходят из строя и это приводит к поломке генератора, остановке работы ДВС и многим другим проблемам.

В данной статье речь пойдет об генераторе Лады Гранты об его причинах поломке, комплектующих и конечно же способу замены самостоятельно.

Г 222

Если вам нужно усилить мощность тока, то, решая, какой генератор лучше поставить на ВАЗ 2106 или 2107, вместо штатного возьмите Г 222, который ставился на ВАЗ 2105, Нивах. Казалось бы, сам он не лучше штатного на «шестёрке», но можно взять модернизированную версию, которая будет мощнее.

В отличие от 221-го, эта установка сконструирована со встроенным реле регулятора, собранного в один узел со щётками. Г 221 даёт отдачу 42 А, а 222-й — 50 А. Увеличение сечения на обмотке ротора повышает мощность, хотя конструкция совершенно аналогична Г 221.

Можно установить на ВАЗ 2106 Г222 со штатным регулятором, но тогда необходимо изменить схему подключения электрической машины.

На 2107 всё устанавливается без проблем.

Проверьте напряжение при средних оборотах двигателя на клеммах аккумулятора, если оно при 2500 оборотах в минуту составляет 14 В, то всё отлично. Вы сможете ездить с более мощным агрегатом, подключая дополнительные опции.

Генератор 2108

Эта установка имеет большую эффективность, выдавая ток в 55 А. Ставится как на 2106, так и 2107.

Крепление идентичное штатным, проблем не возникает при установке. Не забудьте лишь снять аккумуляторную клемму. Вот с подключением на 2106 придётся повозиться. На штатный прибор идут 4 провода. На «восьмёрку» — три, так как реле напряжения встроенное.

Полезно выполнить ещё небольшие доработки. Вместо старого реле поставьте обычное силовое. Тогда лампочка горит лишь при запуске мотора и на малых оборотах.

На 2107 нужно добавить только силовое реле.

2107-3701010

Ещё более мощная установка — от ВАЗ 2107i, выдающая 80 А, которая также может быть поставлена на ВАЗ 2106–2107. С таким оборудованием возможно поставить любые электрические системы. На ВАЗ 2106 подойдёт только 2107-3701010; на карбюраторную «семёрку» можно взять любой генератор этой серии.

При установке этого оборудования на 2106 лучше его доработать: реле регулятор замените на аналогичное от Г 222.

Lada priora – замена генератора

Для Приоры необходим мощный генератор, в авто много электроники и слабая установка с ней не справится.

Рекомендуется для Приоры генератор с маркировкой 5102.3771, дающий мощность 80 А, на люксовых версиях с ещё большим количеством электроники ставится устройство на 115 А. Тогда какой генератор лучше поставить на Приору?

Автовладельцы рекомендуют агрегат производства КЗАТЭтм Самарского завода под номером 9402.3701-14, дающий 115 А.

Дорабатывать его при установке не требуется, необходимо лишь найти разъём, потому что есть отличия от стандартного. Можно использовать штекер от ВАЗ-2108 от концевика включения фонарей заднего хода, стоимость которого всего 20 рублей.

Далее придётся немного доработать при подключении на силовом выводе «В », чтобы подогнать под нужный размер.

Стоимость, конечно, отечественных агрегатов выше, чем у китайских или болгарских, продаваемых за 2200 и 3000 соответственно. За российские запрашивают около 4000. Но при необходимости ремонта на комплектующие российского производства вы легко найдёте запчасти.

Аналоги генератора гранты

Данные генераторы отлично справляются с работой в электрической системе Гранты и являются довольно надежными аналогами замены штатному генератору.

Видео по снятию генератора

Категория: Ремонт

Выполняемые функции

Генератор на ВАЗ 2110 с 3-уровневым регулятором предназначен в первую очередь для обеспечения работоспособности всего электрооборудования авто. Если вы думаете, что эту функцию выполняет аккумулятор, то вы ошибаетесь. АКБ предназначен для поддержания работы оборудования при отключенном моторе, в то время как генератор ВАЗ 2110 работает при запущенном двигателе.

Еще одна функция узла с 3-уровневым или другим регулятором — это зарядка АКБ, что также осуществляется при запущенном моторе. Если бы не достаточно высокая , то батарея не могла бы выполнять задачи, возложенные на нее, в результате чего ее нужно было бы постоянно заряжать. Но следует отметить, что большая мощность может быть обеспечена установкой узла на 120 Ампер.

Следует отметить, что помимо более мощного генераторного узла, на ВАЗ 2110 инжектор есть смысл поставить . Особенно, если аккумулятор разряжается достаточно быстро при включении дополнительных потребителей. Трехуровневый регулятор напряжения позволит решить такую проблему (автор видео — канал Denis Legostaev).

Где находится генератор на ладе гранте

На автомобилях семейства Лада Гранта преобразователь тока расположен в моторном отсеке, в левой стороне.

При проведении ремонта можно испытать трудности с доступом к креплениям преобразователя. Для удобства демонтируйте защиту поддона картера, вывесите переднюю часть автомобиля.

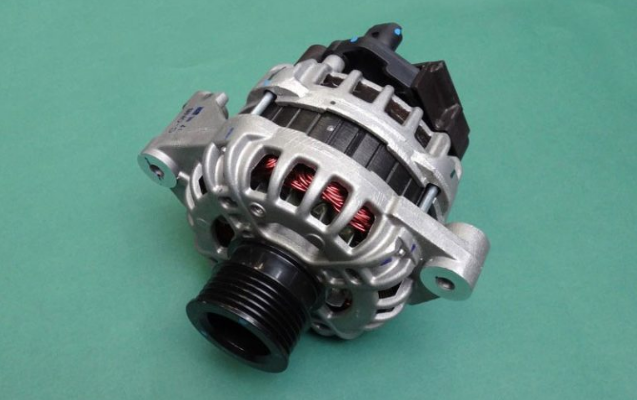

Генератор гранты

Гранта с завода изготовителя оснащалась одним типом генераторов фирмы КЗАТЭ. Данная фирма хорошо себя зарекомендовала выпуском очень надежных синхронных машин (генераторов). Штатный генератор гранты имеет максимальную величину вырабатываемого тока в 115А. Существуют и его аналоги способные обеспечивать автомобиль электричеством ничуть не хуже штатного генератора.

Генераторы на ваз 2106 и 2107

Генератор на ВАЗ 2106-2107 стоит такой же, как на ВАЗ 2101 — Г221. Если вы установите дополнительно внештатные потребители тока, работающие постоянно, то это приведёт к недозарядке, ток от реле-регулятора будет подаваться недостаточный. К таким дополнительным устройствам относятся:

• мощные аудиосистемы;
• противотуманки;
• телевизор;
• предпусковой подогреватель;
• дополнительный обогреватель;
• холодильник.

Любое аналогичное устройство приведёт к большему потреблению электроэнергии и, следовательно, к преждевременной разрядке аккумулятора, даже при работе мотора на высоких оборотах. Штатные устройства на 2106 разработаны уже давно и не рассчитаны на современные энергопотребляющие дополнения.

В таком случае рекомендуется заменить штатный генератор на более мощную установку.

Генераторы на ваз 2114

Изначально встроенный в 2114 генератор является маломощным, а если ещё и поломается, и вы решили приобрести новый, возникает вопрос: какой генератор лучше поставить на ВАЗ 2114? Тут важно, чтобы агрегат был более мощный, но не приходилось менять крепления.

1. Наиболее удачный вариант замены на ВАЗ 2022 — генератор от Приоры или Калины с кондиционером. Такая установка имеет мощность 115 А, что на 35 А больше характеристик заводских, «родных» агрегатов.

Установка данных генераторов на 2022 проблем обычно не вызывает, правда, необходимо будет заменить шкив, но он стоит всего лишь около ста рублей и найти его нетрудно.

1. Генератор марки Eldix тоже мощностью в 115 А, хороший в работе. Недостаток — практически невозможно найти запчасти, и даже при мелкой поломке придётся менять весь генератор вместо ремонта.

Учтите, что нехватка зарядного напряжения может происходить просто по причине окисления клемм аккумулятора, следите за ними, регулярно очищая.

Генераторы на ваз 2115

ВАЗ 2115, созданный на основе «девятки», перенял от неё основные узлы и агрегаты. Соответственно и проблем с оборудованием тоже много. Если авто с карбюраторным двигателем, может комплектоваться генератором 37.3701 на 55 А, который отличается от вышеназванного способом крепления.

Однако такого напряжения не хватает при постоянной эксплуатации современных аудиосистем, противотуманок и других энергопотребляющих опций. Какой генератор лучше поставить на ВАЗ 2115 — однозначно рекомендуют автовладельцы ставить не ниже 80 А мощностью. Сейчас на ВАЗ 2115, как и на 2113-2114, устанавливаются трёхфазные 94.3701 с отдачей 80 А.

Для большей мощности можно на 2022 поставить приоровский генератор КЗАТЭ 9402.3701 на 90 А, который подходит по креплению, шкиву. Надёжный агрегат обеспечит вас необходимой энергией при любом количестве энергопотребляющих устройств.

Обобщая сказанное выше, можно отметить, что при покупке генератора на ВАЗ на замену поломанного или для усиления мощности лучше выбирать российские модели, так как они наиболее подходят по конструкции, не придётся проводить дорогостоящую доработку. К тому же вы всегда найдёте необходимые

Лучшие цены и условия на покупку новых авто

Начались мои приключения три года назад, находясь в полуобморочном состоянии приехал я к электрикам в сервис с проблемой разряжается аккумулятор — поковырявшись минут с 10 под капотом электрик вынес вердикт Гена умер — ставь новый, т.к. путь был далек зашел в соседний магазинчик ранга ПБОЮЛ (или тогда уже были ИП не помню) и приобрел генератор марки КЗАТЭ (см.рис.1) на 80Ач (стандартный генератор на 10-е восьми клапанное семейство Жигулей).

рис.1. Генератор КЗАТЭ

Поначалу вроде все было отлично, но со временем, а именно полгода спустя также началось разряжение аккумулятора. Вооружившись мультиметром (можно использовать любой вольтметр постоянного тока с пределами измерения 0-20В и ценной деления не менее 0,5-1В) начал замер напряжения (следует отметить о необходимости соблюдения полярности при измерениях и не допущении касания положительного вывода аккумулятора и кузова авто, а то может «укусить»).

Замер батареи показал ее не до заряд 12,0 — 12,2В (при положенных 12,5-12,8В). Решил начать с простой проверки регулятора напряжения — прогрел машину посадил за руль помощника заставил дать его 3000 об/мин и включить все потребители — ближний и дальний свет фар, обогрев заднего стекла и печку — замерил напряжение 11,5 — 11,7В (должно быть не менее 13,2В), а при включении вентилятора системы охлаждения оно просело аж до 10,5В.

Попросив помощника выключить все потребители кроме дальнего света фар замерил напряжение повторно — 11,9-12,1В, хотя должно быть в интервале 13,2-14,7 В. Проведя анализ результатов пришел к выводу заменить регулятор напряжения (шоколадку) — приобретя регулятор марки — автоэлектроника (см.рис.2а)

за 100руб и забыл о проблеме…Но не надолго, прошло еще 4 месяца аккумулятор разряжался, замеры были не утешительны под нагрузкой ниже 12В, по мимо шоколадки на этот раз решил менять и диодный мост (установлен в генераторе для преобразования переменного тока в постоянный, рис.2б).

Рис.2а — Регулятор фирмы Автоэлектроника

рис.2 б — Диодный мост ВАЗ2110

Проверка диодного моста может быть осуществлена двумя способами: со снятием его с автомобиля и без снятия. Без снятия диодного моста регулятор напряжения проверяется способом, предложенным издательством «За Рулем». Снимаем провода аккумулятора и генератора (в том числе и от вывода регулятора напряжения) и собираем схему согласно рис.3.

В качестве контрольной лампы можно использовать лампу габаритных огней фары десятого семейства, с целью полной безопасности данной проверки можно установить на положительном проводе плавкий предохранитель на 15 или 20А (можно на 10А). Если горит лампа, в схеме собранной согласно рис.

3а, то и положительные и отрицательные диоды имеют короткое замыкание, а диодный мост подлежит замене. Если горит лампа, в схеме собранной согласно рис.3б, то положительные диоды имеют короткое замыкание, а диодный мост подлежит замене. Если горит лампа, в схеме собранной согласно рис.

3в, то отрицательные диоды имеют короткое замыкание, а диодный мост подлежит замене. Выявление короткого замыкание дополнительных диодов осуществляется аналогичным способом по следующей схеме: плюс аккумуляторной батареи через лампу соедините с выводом D генератора, а минус подключите к одному из фазовых выводов обмотки статора. Если лампа загорится, то в дополнительном диоде имеется короткое замыкание.

B — положительный вывод генератора; D- общий вывод дополнительных диодов

Проверка диодного моста при его демонтаже осуществляется проверкой диодов с помощью мультиметра при переключении его в соответствующее положение (рис.4). Диод работает как выключатель – т.е. в одну сторону переменный ток проводиться, в другую нет, а т.к. переменный ток протекает по синусоиде, для его выпрямления необходимо четыре диода (два выпрямляют в один полупериод, два в другой, в итоге ток постоянный и не импульсный).

Рис. 4 Функция проверки диодов на мультиметре

Диодный мост в результате проверок был признан исправным, однако решено было заменить и его для полноты картины.Заехав в магазин запчастей, был обнаружен в наличии только регулятор напряжения пензенского завода «Астро» (рис. 5). Хотелось бы выразить благодарность фирме-производителю за хорошую упаковку и красивый логотип, но не за их регулятор напряжения.

Рис. 5 Регулятор напряжения фирмы «Астро» (А) в пластиковом корпусе

Обменяв данный товар, регулятор напряжения и диодный мост были приобретены в другом автомагазине. Но и здесь не обошлось без сюрпризов. При демонтаже старого диодного моста и установке нового они не были детально изучены и проанализированы. На новом диодном мосте отсутствовала прокладка (рис.6а) положительного вывода В (болта с четырехгранным посадочным местом на шляпке, на который крепится и контакт помехоподавляющего конденсатора (рис.6б)).

рис. 6а — а — диодный мост вид с обратной стороны, обозначено место установки прокладки вывода генератора В

рис.6б – помехоподавляющий конденсатор

Замена

Замена генератора производится при использовании специального инструмента, а так же необходимо обладать небольшими навыками в ремонте автомобилей.

• Для начала необходимо снять клейму аккумулятора

• Ослабить ремень генератора

• Поднять правую сторону автомобиля и снять колесо

• Открутить пластиковый брызговик двигателя

• Открутить два болта крепления генератора

• Снимать генератор необходимо вниз в отверстие, где крепиться брызговик двигателя.

• На 8-ми клапанных моделях снятие намного проще, поднимать и снимать колесо нет надобности, достаточно лишь открутить генератор и поднять его вверх.

Замена генератора лада гранта — кзате на bosch. сравнительная характеристика и недостатки

Характеристики	КЗАТЕ 115А 2170-10	Bosch 2170-13
Максимальная сила тока (отдача) при показателе 14.5 В / 6000 об/ мин	115	110
Границы настройки напряжения при оборотах в 2500 об/мин и силе тока в 5.0 А	13.6 – 15.2	13.6 – 15.2
Передаточное число по принципу: мотор — преобразователь	1 : 2.4	1 : 2.4

За счет меньшей высоты Бош 110А на 10 мм ниже аналога. Несмотря на незначительные преимущества, БОШ обладает одним «жирным» недостатком — нет возможности быстрой (холодной) замены диодного моста в случае его выхода из строя.

Электрические контакты распаяны в мост, быстрая замена выпрямителя в пути не получится. На КЗАТЕ заменить выпрямитель в пути вполне возможно и допустимо.

Замена генератора на ладе гранте 16 клапанов

На подготовительном этапе нам потребуются те же самые инструменты и материалы, что и в случае с 8-ми клапанной Грантой.

В конструкции 16-ти клапанной модификации Лады Гранты установлен натяжитель ремня генератора. Это необходимо учитывать при ремонте.

Алгоритм действий:

1. Машина в периметре ремонтной зоны, снята клемма аккумулятора, защита поддона картера.
2. По аналогии, отсоединяем силовые клеммы с преобразователя, защитный колпачок.
3. Ключ на «13», отпускаем верхний фиксатор генератора, подаем его вправо до упора.
4. Снимаем ремень со шкива.
5. Отвинчиваем нижнее крепление, извлекаем втулку.
6. Снимаем генератор со штатного места.

Замена генератора на ладе гранте 8-ми клапанной

Подготовительный этап

Инструменты, материалы:

• металлическая монтажная лопатка;
• комплект автоинструментов;
• ветошь;
• жидкость для удаления ржавчины WD–40.

Последовательность действий:

1. Помещаем машину в периметр ремонтной зоны, обеспечиваем первоочередные меры безопасности, фиксируем противооткатные башмаки.




2. Снимаем клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи (ключ на «10»).

3. Из-­под днища машины отвинчиваем 8 болтов, фиксирующих защиту поддона картера, извлекаем ее.
4. Отсоединяем колодку с проводами от преобразователя (генератора).

5. Снимаем резиновый колпачок, клеммы с тыльной стороны преобразователя.
6. Ключ на «13», отвинчиваем верхний болт – фиксатор положения генератора.
7. Двигаем преобразователь монтажкой вперед до упора к радиатору.

8. Из-под днища машины отвинчиваем второй болт — фиксатор, извлекаем его.
9. Ослабив фиксацию преобразователя, сбрасываем ремень со шкивов.

Извлекаем генератор, проводим профилактические мероприятия (заменяем новым), собираем конструкцию в обратной последовательности.

Замена генератора на ладе гранте с кондиционером

На подготовительном этапе нам понадобятся вышеприведенные инструменты и материалы.

Последовательность действий:

1. После отвинчивания креплений преобразователя, вывешиваем переднюю часть машины, выкручиваем болты, снимаем правое колесо.
2. Через проем в колесной арке выкручиваем натяжной ролик, крепление подушки двигателя.
3. Опускаем домкратом автомобиль до тех пор, пока не откроется доступ к генератору.
4. Дальнейший алгоритм демонтажа ничем не отличается от описанного выше.

Проводим профилактику, заменяем агрегат новым, собираем конструкцию в обратной последовательности.

Износ коллектора

Коллектор изнашивается практически, так же как и щетки из-за трения, но происходит это намного дольше и реже, так как он изготовлен из меди. При износе коллектора не обязательно менять весь якорь, достаточно лишь купить контактные кольца (коллектор) и перепаять его.

Износ подшипников

Данная проблема возникает из-за длительного использования автомобиля. При большом пробеге часто наблюдается шум из генератора. Так же скорому выходу из строя подшипников способствует чрезмерное натяжение ремня.

Износ щеток

Щетки отвечает за снятие напряжения с якоря генератора. Контактная часть щеток выполняет из графита и довольно часто при большом пробеге изнашивается и не обеспечивает должного контакта, что приводит к неработоспособности генератора.

Как проверить ремень генератора на калине?

Для проверки состояния сделайте такие шаги: откройте капот и жмите на самую длинную часть ремня пальцем; берите линейку и с ее помощью измерьте глубину прогиба; если она превысила один сантиметр, подтяните ремень генератора Лада Калина. Для получения более точных измерений используйте динамометр.

Как снять генератор лада гранта 16 клапанов?

Как поменять генератор на 16 -клапанной “ Гранте ”

1. отсоединить колодку от вывода “D” на генераторе;
2. снять резиновый колпачок, прикрывающий вывод “В ” генератора;
3. при помощи ключа на 10 открутить гайку, удерживающую наконечник провода;
4. ослабить затяжку гайки натяжной планки, используя ключ на 13;

Какое напряжение должен выдавать генератор на гранте?

При включенных приборах – фарах, обогрев сидений и стекол, печка, кондиционер, акустика – уровень напряжения не должен быть ниже 13,5 вольт. Если же оно ниже, то придется снимать и отдавать в ремонт генератор.

Какой генератор лучше поставить на ваз 2110

На заводах ВАЗ 2110 ставятся генераторы КАТЭК, с силой тока 80 А. Срок службы составляет 140000 км, это примерно 10 лет эксплуатации авто. Отвечая на вопрос, какой генератор лучше поставить на ВАЗ 2110, специалисты рекомендуют продукцию российских производителей.

Какой генератор стоит на гранте 16 клапанов?

Самый распространённый вариант замены — это Bosch на 135 Ампер, тем более, что начиная с 2022 года все Гранты компонуются уже именно этой моделью. Стоимость генератора Bosch около 5000 рублей, но это очень надёжный производитель.

Какой генератор стоит на датсун он до?

Генератор 2170-3701010-13 Bosch 110А на автомобили Datsun on-Do всех модификаций. Поставки модели данного генератора на производственную сборку автомобилей и в гарантийные сервисные центры «АвтоВАЗа» начались после частого выхода из строя генератора 2170-3701010-10.

Какой ремень генератора на гранте?

Маркировка ремня привода генератора 6 РК 823 (шестиклиновой, длина 823 мм).

1. Для проверки состояния ремня включаем пятую передачу в коробке передач, толкаем (нажимая на передний бампер) автомобиль назад и осматриваем ремень привода генератора по всей длине.
2. Для замены ремня ножом разрезаем старый ремень и снимаем его.

Компоненты устройства

Если устройство генератора рассматривать с точки зрения размеров, то есть компактные и традиционные. Их разнят также конструкционные особенности.

1. приводной шкив;
2. провод возбуждения;
3. кронштейн;
4. устройство якоря.

Они могут иметь крепление на один болт, или на несколько, и другие «мелочи». Однако, любой генератор имеет общее строение.

• Ротор (или якорь) – это вращающаяся часть генератора. Якорь призван создавать магнитное поле с помощью расположенной на валу обмотки возбуждения. Питают провод возбуждения контактные кольца, расположенные на этом же валу. Здесь же размещены: провод обмотки возбуждения, крыльчатки вентилятора (одна или две), приводной шкив и подшипниковый узел;
• Статор – неподвижная часть генератора, состоящая из трех обмоток (трехфазный), которые и создают переменный ток. Эти обмотки между собой, могут быть соединены так называемыми «звездой» или «треугольником»;
• Корпус чаще всего изготавливается из легкого немагнитного алюминиевого сплава, он представляет собой две крышки, с креплением на болт. Передняя крышка находится там же, где приводной шкив; задняя крышка – с той стороны, где контактные кольца. Каждый болт, с помощью которых задняя и передняя крышка соединены, затягивается. В дальнейшем, чтобы разобрать генератор на ВАЗ 2110, достаточно снять крепления на болт;
• Крепление генератора на ВАЗ 2110. Имеется верхний кронштейн крепления, в котором используется 2 болта. Нижний кронштейн крепления чаще всего имеет один болт, но может быть и два, в этом случае может понадобиться небольшая переделка. Болт может быть любым, главное, чтобы размер подходил, иногда для этого требуется втулка. Сам кронштейн лучше не переделывать. Кронштейн надежно удерживает генератор, на который возложено много обязанностей. И все же, следует не забывать, что кронштейн, как и болт, может сломаться, поэтому нужно следить за его состоянием;
• Устройство щеточного узла — это две графитные щётки, пружины, прижимающие их, щёткодержатель;
• В современных генераторах Катек, провод напряжения и щёткодержатель находятся вместе в неразборном узле. Поэтому, если регулятор напряжения дает сбой, менять нужно весь узел. Конструктивно данный регулятор может иметь гибридное устройство – когда радиоэлементы с электронными приборами находятся в одной схеме. А вот интегралка – это когда регулятор выполнен в тонкопленочной технологии микроэлектроники. Многие считают, что регулятор интегралка лучше справляется с возложенной на него миссией – управлением продолжительностью и частотой импульсов тока. Регулятор же меняет напряжение, идущее на зарядку аккумулятора. При более высокой температуре к АКБ идет меньшее напряжение. Хотя, в принципе, не так важно, интегралка отвечает за эту регулировку, или гибридка;
• Выпрямительный блок с шестью диодами, отвечает за преобразование переменного тока, который вырабатывают якорь и статор в постоянный, непосредственно используемый всем бортовым оборудованием. Он же служит и для зарядки АКБ;
• Устройство имеет привод при помощи ременной передачи. Она обеспечивает в разы увеличение скорости, с которой вращается коленвал. При это клиновый ремень быстрее изнашивается, если шкив имеет малый диаметр. Если ведомый шкив небольшой, ему лучше подойдет поликлиновый привод, который чаще используется в современных генераторах.

Вот, вкратце основное устройство генераторов независимо от того, выдают они 80 или 120 ампер.

На автомобиле ваз 2110 установлен генератор 94.3701. генераторы на автомобили ваз 2110 производят различные производители «fenox», кзатэ и др.

Рисунок 1 Строение генератора ВАЗ 2110 -2112

1 – кожух;
2 – вывод «В » для подключения потребителей;
3 – помехоподавляющий конденсатор 2,2 мкФ;
4 – общий вывод дополнительных диодов (присоединяется к выводу «D » регулятора напряжения);
5 – держатель положительных диодов выпрямительного блока;
6 – держатель отрицательных диодов выпрямительного блока;
7 – выводы обмотки статора;
8 – регулятор напряжения;
9 – щеткодержатель;
10 – задняя крышка;
11 – передняя крышка;
12 – сердечник статора;
13 – обмотка статора;
14 – дистанционное кольцо;
15 – шайба;16 – конусная шайба;
17 – шкив;
18 – гайка;
19 – вал ротора;
20 – передний подшипник вала ротора;
21 – клювообразные полюсные наконечники ротора;
22 – обмотка ротора;
23 – втулка;
24 – стяжной винт;
25 – задний подшипник ротора;
26 – втулка подшипника;
27 – контактные кольца;
28 – отрицательный диод;
29 – положительный диод;
30 – дополнительный диод;
31 – вывод «D» (общий вывод дополнительных диодов)

Электрическая схема соединений системы генератора на автомобиле ВАЗ 2110-2112

«Минус» аккумуляторной батареи всегда должен соединяться с «массой», а «плюс» – подключаться к зажиму «B » генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они выйдут из строя.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на выводе«В » генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением вывода «В » генератора с «массой». При этом через вентили протекает значительный ток, и они выходят из строя. Проверять генератор можно только с помощью амперметра и вольтметра.

Вентили генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет короткое замыкание).

Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток.

При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи. Генератор типа 94.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

На части автомобилей может быть установлен генератор ААК–5102 производства Словении. Этот генератор по своим характеристикам и установочным размерам взаимозаменяем с генератором 94.3701, но имеет некоторые отличия в устройстве узлов и деталей. В данной главе описывается генератор 94.3701.

Статор и крышки 10 и 11 (рис. Генератор 94.3701 ) стянуты четырьмя винтами. Вал ротора 19 вращается в подшипниках 20 и 25 , которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 27 .

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком, прикрепленным к крышке 10 . Электронный регулятор 8 напряжения объединен в один блок со щеткодержателем и крепится также к крышке 10 .

Схема соединений генератора показана на рис. Схема соединений системы генератора . Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D » регулятора (вывод «D» генератора) через контрольную лампу 5 , расположенную в комбинации приборов.

После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства ВАЗ–2110 не используется.

Техническая характеристика генератора типа 94.3701 устанавливаемого на автомобиль ВАЗ 2110-2112, Лада Приора

Натяжитель

В некоторых конструкциях двигателя Гранты для натяжения ремня генератора применяется специальный натяжной ролик, который склонен часто выходить из строя если производить неправильную регулировку натяжения ремня.

Неправильное натяжение способно вывести из строя не только натяжной ролик, но и подшипники в генераторе.

Обзор цен производителей генераторов на ладу гранту

Производитель артикул	Цена (руб.)	Ресурс (тыс. км)
КЗАТЭ 9402.3701-14	От 4900	90 — 110
BOSCH 21700-3701010-13	От 5300 – 5500	90 — 110

*цены актуальны состоянием на 30.10.2022 года.

Обрыв обмотки

Обмотка статора и рота выполняется из меди и довольно часто подвержена механическим повреждениям из-за попадания в рабочую часть генератора мусора или влаги, которая может привести к коррозии. При обрыве обмотки генератор не может вырабатывать электричество.

Обслуживание генератора ваз 2110 2111 2112 и применяемость генератора от лада приора.

Гарантией бесперебойного и надежного питания автомобиля, является правильное и своевременное обслуживание генератора. (замена и регулировка ремня генератора, щеток, профилактическая чистка от грязи и пыли). Генератор ВАЗ 2110 имеет аналогичные электрические выходные характеристики и присоединения что и генератор Лады Приоры, вернее сказать — Приора заимствовала генератор от ВАЗ 2110 — 2112.

Отличие ремней 16-ти и 8-ми клапанных двигателей

Для моделей Лада Гранта используется ремень генератора со следующими маркировками:

• 1118-1041020-07: поисковый индекс 6РК 823, длина 823 мм, толщина 3.0 мм;
• 6PK1123 с кондиционером;
• 6PK1113 без кондиционера, с ГУРом;
• 6PK745 без кондиционера, без ГУРа.

Привод генератора

Генератор Гранты, как и любого другого автомобиля, чтобы вырабатывать электричество должен приводиться в движение. Для вращения генератора почти во всех автомобилях применяется ремень, напрямую или через обводной (натяжной) ролик.

Признаки неисправности

Поломок генератора довольно много, но существует несколько однотипных, которые указаны ниже.

• Износ подшипников;
• Износ щеток;
• Поломка регулятора напряжения;
• Обрыв обмотки;
• Пробой диода;
• Износ коллектора;

Рассмотрим каждую из причин подробнее.

Признаки неисправности генератора, способы их устранения

Признак	Причина / устранение
Не загорается контрольная лампа на приборной панели	Обрыв цепи питания на участке от преобразователя к аккумулятору. Проверьте целостность электрического контура
Контрольная лампа не гаснет после старта мотора	Недостаточное натяжение ремня, недостаточное напряжение в цепи. Замерьте напряжение в цепи.
—/—	Износ щеток, неисправность диодного моста. Мультиметром замерить напряжение, заменить изношенные элементы новыми.
Замыкание на «массу»	Повреждена изоляция силового кабеля. Проверить состояние изоляционного покрытия.
Преобразователь не выдает должное напряжение в 14 В	Окисление клемм, зачистка щеткой по металлу, замена
—/—	Аккумуляторная батарея износилась, замените АКБ
—/—	Ослабленное натяжение ремня. Отрегулируйте натяжение.
—/—	Диодный (выпрямительный) мост негоден, замена новым
В АКБ не поступает заряд	Замена диодного моста новым
—/—	Выход из строя выпрямителя. Замена комплектующих
Падение напряжения в сети (цепи)	Проверка качества соединения клемм, зажимов. Подтяжка, замена новыми

Принцип работы

Принцип работы таков: вы поворачиваете ключ в замке, при этом ток поступает на провод возбуждения. Магнитное поле, которое создает якорь, пронизывает обмотки статора, на выводах которого возникает напряжение. Когда якорь достигает достаточно большой частоты вращения, которую обеспечивает шкив и ременная передача, возникает так называемый режим самовозбуждения.

Выпрямительный блок преобразует переменный ток в постоянный. Регулятор напряжения начинает работать, когда изменяется частота вращения коленвала (соответственно, якорь вращается быстрее или медленнее) и регулирует время, на которое включается провод возбуждения. Иногда сбой в работе генератора может возникать из-за того, что в цепи сгорел предохранитель.

Пробой диодного моста

Диодный мост предназначен для выпрямления напряжения из переменного в постоянное. Изначально генератор вырабатывает переменное напряжение, которое проходя через диоды, выпрямляется, а проходя через РН опускается до необходимых автомобилю 14В. Пробой возникает из-за скачков напряжения в генераторе.

Производители генераторов

Лучше всего для 2022 приобрести штатный генератор от КАТЭК или КЗАТЭтм Самарского завода, причём около 50% владельцев именно так и поступают, согласно статистике. Они надёжны, справляются отлично с функциями, создавая нужное напряжение.

Из генераторов зарубежного производства можно порекомендовать Bosch, Delphi и Denso, также являющиеся надёжными и популярными.

Размер подшипников

Размеры подшипников генератора Гранты: 6202 и 6302. Данные подшипник можно найти в любом магазине автомобильных запчастей.

Регулятор напряжения

В конструкции генератора Гранты регулятор напряжения устанавливается на корпусе щеток и при его выходе из строя меняется вся деталь. Поломка РН чаще всего возникает из-за перепадов напряжения в бортовой сети.

Рекомендации по выбору преобразователя

С целью обеспечения стабильности работы системы электропитания, замените штатный преобразователь КЗАТЕ на БОШ. Несмотря на идентичные технические характеристики, качество изготовления последнего лучше.

Также генератор БОШ лучше «переносит» нагрузки в сети от активированного оборудования, оптики, обогревателей.

Срок эксплуатации и КЗАТЕ, и БОШ в пределах 90 – 110 тыс. км. пробега. Умеренные нагрузки, средние скоростные режимы езды увеличат ресурс на 10 – 15 %.

Ремень генератора

В Гранте в качестве привода ремня генератора используется поликлиновый ремень различной длинны, а она зависит от установленного дополнительного оборудования в автомобиле, будь это кондиционер, ГУР или же вовсе их отсутствие.

Размер ремня генератора Гранты начинается от 823мм и может достигать 1018мм в зависимости от комплектации автомобиля. Подробнее о ремне генератора на Гранту можно прочитать тут.

Ресурс

Штатный генератор Катек на ВАЗ 2110 рассчитан на работу на протяжении пробега в 140 тысяч километров, что в переводе на время эксплуатации составляет около 10 лет. Но это, правда, при соблюдении правил обращения с ним.

Многие имеют сомнение, не окажет ли мощный генератор на 120 ампер негативного влияния на АКБ. Практика показывает – что нет, а вот если у вас в машине мощная акустическая система, он будет в самый раз.

Руководство по снятию и установке

Произвести демонтаж и установку нового устройства в домашних условиях не так сложно.

Схема подключения генератора и соединения всех компонентов следующая:

1. Сначала необходимо обесточить бортовую сеть авто, для этого откройте капот и отключите аккумулятор.
2. Затем найдите генераторный узел в моторном отсеке и отсоедините от него кабель возбуждения.
3. Используя гаечный ключ на 10, вам необходимо выкрутить гайку, которая фиксирует два проводка к выводу «В ». Когда гайка будет откручена, провода можно отсоединить.
4. Далее, необходимо демонтировать ремешок. Если его состояние плачевное, то ремень нужно поменять, чтобы не допустить его обрыва в самый неподходящий момент. Замена ремешка осуществляется в том случае, если на нем имеются следы повреждений, такие как трещины или другие признаки износа. Открутите регулировочный винт механизма, после чего можно выкрутить фиксирующую гайку.
5. После этих действий вы можете извлечь натяжную планку узла.
6. При помощи гаечного ключа на 13 можно выкрутить гайку, которая фиксирует нижнее крепление узла.
7. Извлеките винт и демонтируйте устройство с авто. Дальнейший монтаж нового узла производится в обратном порядке.

Сколько стоит ремень генератора на ладу гранту?

Новые ремни генератора для автомобиля ВАЗ 2190-2192 « Гранта » LUZAR предлагает новые ремни генератора для бестселлера российского рынка – автомобиля ВАЗ 2190-2192 « Гранта ». Рекомендованная розничная цена – 340 руб. Рекомендованная розничная цена – 350 руб.

Сколько стоит стартер на лада гранта?

Стартер ВАЗ-1118,2170,2190 Калина Приора,Granta (КЗАТЭ) (12В/1,55кВт) 5702-3708000-07. 5 700 руб.

Сколько ходит генератор лада гранта?

С одной стороны, это плюс, генератор служит практически столько же сколько на иномарках, в среднем около 7.5 лет, с другой, когда генератор выходит из строя, а сейчас для многих Granta наступает именно такой момент, стоимость замены может неприятно удивить – текущая стоимость оригинального генератора более десяти тысяч

Технические параметры

Теперь рассмотрим основные технические характеристики. Как сказано выше, при производстве «десятки» комплектуются устройствами Катэк, которые могут быть двух видов. Но вне зависимости от вида, такие механизмы обладают мощностью 80 Ампер, а уровень выдаваемого ими напряжения составляет около 14 вольт.

Технические характеристики

Чаще всего ВАЗ 2110 комплектуют генератором Катек, обычно обозначаемый цифрами 5102.3771, но может быть и 94.3701. Оба генератора имеют мощность – 80 ампер, а выдаваемое напряжение – около 14В. Но в последнее время Катек выпускает новый вид генератора, также подходящий для ВАЗ 2110.

Он выдает ток до 120 ампер, и более приспособлен к высоким энерго нагрузкам современной машины. Поставив генератор на 120 ампер, вы сможете обеспечивать одновременную бесперебойную работу практически всех потребителей электроэнергии.

Цена вопроса

Если вам нужно купить новый генераторный узел, то нужно учитывать, что его стоимость варьируется не только в зависимости от производителя, но и технических характеристик. Чем мощнее будет генератор, тем дороже он будет стоить.

Основным электроприбором обеспечивающим электропитание автомобиля ВАЗ 2110 2111 2112 во время работы двигателя является генератор.

Отзывы

№	Положительные
1.	Виктор:второй год езжу на Лада Гранта, замечаний нет, механизмы работают исправно. На 35000 км подтянул ремень преобразователя. В сервис не обращался, все сделал своими силами.
2.	Виталий:третий год активно эксплуатирую машину, особых вложений не делал, только покупка расходных материалов, масел, фильтров. Считаю, что важно соблюдать сроки технического осмотра, покупать оригинальные детали.
3.	Иван:покупал машину в салоне, менеджеры рекомендовали строго соблюдать сроки ТО. Не нарушаю, всегда проставляю отметки вовремя. За техникой ухаживаю, отношусь бережно.
4.	Кирилл:на 45000 км подтянул ремень преобразователя, посетил сервис. Мастер заверил, что прежний еще походит несколько десятков тысяч.
5.	Валентин:за год эксплуатации машины один раз заскрипел преобразователь, думал менять, но скрип сам исчез. Нареканий на качество нет, все механизмы работают исправно.
6.	Игнат:на 97000 км заменил ремень преобразователя. Считаю ресурс вполне достойным отечественного автомобиля.
7.	Владислав:слышал негативную критику в адрес Лада Гранта, подтвердить не могу, так как машина работает словно часики. Систематически провожу осмотр, заправляю качественные масла, не превышаю скорость.
	Отрицательные
1.	Геннадий:первый раз преобразователь полетел на 40000 км. Посетил сервис, заменили по гарантии. Как долго прослужит новый, посмотрим.
2.	Василий:несмотря на гарантию изготовителя в 100000 км, мой генератор прослужил всего 60000 км. Качество изготовления на низком уровне. Модель Гранты сырая, не обкатанная.
3.	Игнат:не рекомендую Лада Гранта, так как за год использования два раза внепланово посещал СТО для диагностики и замены. Вдобавок полетел генератор раньше срока.

Вывод

Срок эксплуатации штатного генератора составляет 95 – 100 тыс. км. В редких случаях ресурс сокращается на 15 – 20%. Основные причины преждевременного износа:

• короткое замыкание в цепи;
• недостаточное натяжение ремня преобразователя;
• плохой контакт на силовых кабелях;
• попадание внутрь генератора влаги, масла, воды, антифриза, что повлекло выход из строя.
