Замена бензонасоса подробно с описанием каждого шага
Алгоритм действий следующий:
- Снять минусовую клемму с аккумулятора. Обязательное требование, если Вы проводите любые работы, которые затрагивают электрику Вашего автомобиля.
- Бензонасос находится под задним сидением. Задние сидение необходимо поднять, я его снимаю вообще. Снимается оно просто. Необходимо «потянуть за верёвочку» по центру сидения и снять его.
Дёргаем петлю и тянем вверх
Контур прорези обозначен на рисунке
Сброс давление с топливной рампы при помощи отвёртки
4 болта крепления пластиковой крышки бензонасоса
Снимаем с бензонасоса топливные шланги.
Снятие шлангов с бензонасоса
Где находится
Реле легко найти на коммутационной плате монтажного блока вместе с другими управляющими модулями. Каждый из производителей по-своему реализовал схему размещения блока. Так, на ВАЗах монтажные блоки находились в салоне автомобиля под вещевым отделением для перчаток – бардачком или были скрыты в правой части консоли обогревателя салона.
В подавляющем большинстве современных моделей авто монтажный блок расположен в подкапотном пространстве автомобиля. Его относительно легко узнать по обозначениям типа FUEL PUMP и внешне представляет стандартный прямоугольный корпус с ножками-выводами, обычно черного, синего или коричневого цвета.
Само реле ножками вставлено в гнездо коммутационной панели и, как правило, соседствует с несколькими похожими по внешнему виду и размерам реле, отвечающими за включение и работу стартера, электровентилятора радиатора, кондиционера, различных подогревателей. Сам прибор можно с небольшим усилием вытащить из гнезда, но только при отключенном аккумуляторе.
Контакты на корпусе реле нумеруются в соответствии со стандартом DIN 72552. Поэтому их предназначение на схемах электропроводки любых автомобилей будет одинаковым.
Простейшие варианты реле имеют четыре контакта. Два из них предназначены для подключения силовой проводки от двигателя насоса, еще два – для получения управляющего сигнала от ЭБУ. Примером простейшего четырехконтактного реле является вариант, установленный на Хюндай Акцент или Киа РИО.
Реле топливного насоса – основные контакты на корпусе реле:
- 30 – контакт силовой проводки;
- 87, 87а или 88 – контакты силовой проводки. На схемах электропроводки иностранных моделей этот контакт промаркирован за номером 87а, в российских изделиях – 88, но принципиальной разницы в работе реле нет;
- 86, 85 – контакты обмотки катушки электромагнита, получающие управляющий сигнал от ЭБУ.
Контакт №30 является обязательным, он присутствует во всех моделях реле топливных насосов, в неработающем положении замкнут на клемму 87а, с запуском двигателя подключается на 87 клемму. После сброса питания со стартера реле управления топливным насосом будет удерживать замкнутыми рабочие контакты вплоть до остановки двигателя.
В четырехконтактном реле два контакта, 87а или 87, объединены в один, и устройство будет работать в режиме электромагнитного включателя силовой цепи.
Замена топливного насоса гранта 8 клапанная
Всем дроу. Как мы знаем на ресурс бензонасоса влияет множество факторов, пару из них могу перечислить : это сам бенз и его охлаждение. Охлаждается погружной бензонасос с помощью самого топлива, именно поэтому не советуется ездить меньше чем с половиной бака (актуально в жаркую температуру на улице, летом), а тем более на загоревшейся лампочке топлива.
Бывает и так что не отработав свой заявленный ресурс он выходит из строя. И грядёт его замена. Можно заменить сам бензонасос, а можно взять бензонасос в сборе (со стаканом). Впринципе и то и то не вызывает каких либо сложностей. Ну сейчас поговорим о том как же заменить сам бензонасос в сборе в машине.
1. Поднимаем сидушку заднего ряда, откидываем ее и откидываем небольшой квадратный лоскуток прямо над крышкой бензонасоса.
3. Это отсоединяем колодку проводов(только колодку одну) все шланги оставляем на местах, это нам нужно для того что бы скинуть давление в топливной системе.
4. Скидываем собственного давление. Я считаю лучший способ это при отключённом бензонасосе завести машину и дать ей поработать на остаточном топливе, и затем попробовать завести пару раз, таким образом весь остаток выйдет на ура. Ну ещё можно для большей уверенности скинуть давление в самой топливной рампе. Откручиваем крышку и отверткой зажимаем Нинель. Вот и все давление скинуто.
5. Отсоединяем сами шланги, для этого потребуется зажать фиксаторы (квадратные штучки) и плавными движениями вытаскиваем. Если польётся немного бензин из них, не переживайте в этом нет ничего страшного ( самое главное что бы не было по близости открытого огня) 6. Снимаем железный фиксатор, я считаю это самое сложное вообще во всей этой замене. Я снимал пассатижами.
Инструменты:
- Гаечный ключ рожковый на 10 мм
- Отвертка крестовая средняя
- Отвертка плоская средняя
- Молоток малый
- Плоскогубцы
- Бокорезы
Детали и расходники:
- Хомут крепления гофрированной трубки подачи топлива к штуцеру насоса
- Топливный насос (при необходимости замены)
- Стопорная шайба сетчатого фильтра (при необходимости замены)
- Моторное масло
- Ветошь
Примечания:
Работы выполняются для очистки сетчатого фильтра, замены датчика указателя уровня топлива, регулятора давления топлива или топливного насоса.
1. Сбросьте давление в системе питания, как описано здесь.
2. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи, как описано здесь.
3. В салоне автомобиля снимите подушку заднего сиденья, как описано здесь.
4. Отогните клапан шумоизоляции, расположенный под подушкой сиденья.
5. Отверните четыре самореза крепления крышки лючка топливного модуля и снимите ее.
6. Отжав фиксатор колодки жгута проводов отсоедините колодку от разъема топливного модуля.
7. Снимите топливные шланги с крышки бензонасоса, которые крепятся фиксаторами (см. первое фото). Надавите одной отверткой на фиксатор с одной стороны. Другой отверткой подденьте топливный шланг по направлению стрелки и снимите его.
8. Протрите насос ветошью.
9. Снимите стопорное кольцо, воспользовавшись отвертками и молотком. Стрелками на первом фото указано направление кручения. Система «ямок» и «канавок» позволяет облегчить снятие стопорного кольца.
Примечание:
Как только ослабите кольцо, вытечет немного бензина (это нормально).

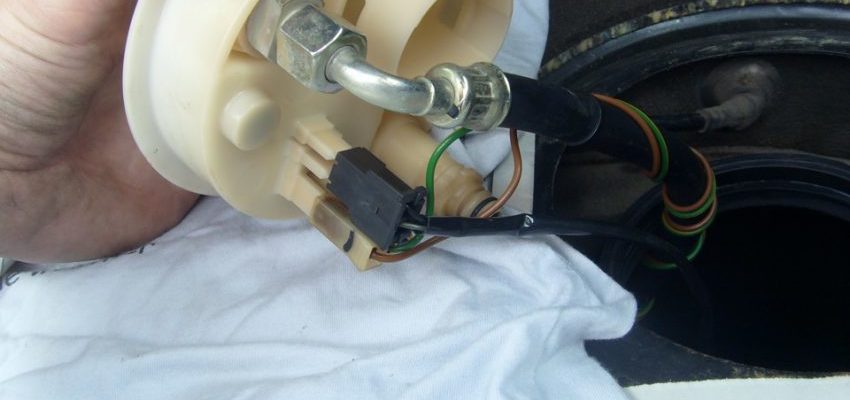

10. Аккуратно, стараясь не повредить поплавок датчика указателя уровня топлива, выймите топливный модуль из бака.
11. Снимите резиновую прокладку.
https://www.youtube.com/watch?v=CV1xNbemKUA
12. Закройте тканью или картоном отверстие в топливном баке, чтобы в него не попали посторонние предметы. Отсоедините наконечник провода «массы» от вывода контактного кольца на корпусе регулятора давления топлива.
13. Нажмите с двух сторон на усики скобы крепления регулятора давления топлива и снимите ее.
14. Снимите с корпуса регулятора контактное кольцо (если оно имеется). На фото ниже показано регуляторы давления топлива со съемным контактным кольцом и припаянным контактом к корпусу регулятора.
15. Плоскогубцами выньте регулятор давления топлива из гнезда крышки модуля.
Примечание:
Соединения регулятора уплотнены двумя резиновыми кольцами.
16. Шлицевой отверткой отожмите фиксатор (на фото обозначен стрелкой) колодки проводов и отсоедините ее от разъема крышки. Аналогично отсоедините колодку проводов от разъема топливного насоса.
17. Пальцами отожмите верхние фиксаторы датчика указателя уровня топлива и сдвиньте датчик по пазам стакана модуля.
18. Снимите датчик указателя уровня топлива в сборе с поплавком, проводами и колодками проводов.
19. Отожмите аккуратно три пластмассовых фиксатора и снимите нижний стакан.
20. Подденьте шлицевой отверткой и снимите сетчатый фильтр.
21. Выньте стопорную шайбу из щели корпуса сетчатого фильтра.
22. Отжав фиксатор (обозначен красной стрелкой), выньте топливный насос из держателя, а также перекусите бокорезами хомут крепления гофрированной трубки подачи топлива (обозначен синей стрелкой).
23. Нагрейте гофрированную трубку (можно полить кипятком) и снимите трубку со штуцера насоса.
24. Шлицевой отверткой вытолкните наконечник трубки слива топлива из гнезда в стакане.
25. В стакане топливного модуля установлен клапан, препятствующий вытеканию топлива.
26. Сборку и установку топливного модуля проведите в обратной последовательности. При установке сетчатого фильтра, обратите внимание на состояние его стопорной шайбы (п. 21). Если стопорная шайба помята, ее необходимо выправить или заменить.
27. Хомут крепления гофрированной трубки подачи топлива к штуцеру насоса замените новым.
28. Перед установкой регулятора давления топлива, нанесите на его уплотнительные кольца тонкий слой моторного масла.
29. При установке топливного модуля в бак, стрелка 1 на крышке топливного модуля должна быть направлена назад (в сторону багажника). Стрелки 2 на приливах штуцеров крышки указывают направление движения топлива.
30. Наконечники топливных трубок наденьте на штуцеры крышки модуля до щелчков пружинных фиксаторов.
31. Подсоединив клемму провода к «минусовому» выводу аккумуляторной батареи, пустите двигатель и проверьте герметичность соединений топливных трубок.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
Бензонасос автомобиля «Лада Гранта» комплектуются электрическими топливными насосами погружного типа. Насос обеспечивает подачи и циркуляцию смеси в топливной системе. В последнее время автомобиль комплектуется электрическим бензонасосом погружного типа марки «Бош». Данное устройство обладает следующими характеристиками:
- номинальное напряжение — 13,5В, рабочее — в диапазоне от 6 до 15 вольт;
- максимальный объем перекачиваемой смеси
- периодичность замены топливного фильтра — 1000 моточасов;
- диапазон классов топлива: АИ-92 — АИ-95.
Порядок замены сетки бензонасоса на лада гранта
Так как топливный фильтр на автомобиле Лада Гранта находится непосредственно в баке, то его необходимо оттуда извлечь. Для этого откидывается одна половина заднего сиденья, после чего отворачивается два винта крепления лючка. Под ним находится топливный насос. Чтобы его извлечь, необходимо выполнить следующие действия:
- Сбросить давление в системе питания автомобиля
- Отключить колодку с проводами питания
- Отсоединить две топливных трубки от крышки бензонасоса
- Сдвинуть в сторону стопорное кольцо, которое фиксирует насос в баке
- Вытащит весь модуль в сборе
После этого уже можно без особых проблем приступать к извлечению сетчатого фильтра.
Немного отводим в сторону три фиксатора — защелки, которые наглядно показаны на фото ниже.
Теперь сдвигаем нижнюю емкость, чтобы разъединить модуль как бы на две части, предварительно отсоединить трубку, что показана на фото.
Теперь уже до конца разъединяем две части модуля.
Теперь нам представляется полный доступ к сетке, и достаточно ее поддеть отверткой, чтобы она отошла со своего посадочного места. Возможно, придется приложить немного больее усилие, чем ожидается, но снять ее без особых проблем можно.
В результате получаем снятый сетчатый фильтр, как видно, достаточно сильно загрязненный, хотя в данном примере рассматривается автомобиль с пробегом всего 65 000 км.
Теперь берем новую сеточку и устанавливаем ее на свое месте в обратной последовательности.
На фото выше видна черная резиновая заглушка. Разумеется, что ее необходимо вытащить перед установкой. Также тщательно промойте емкость насоса внутри и снаружи, чтобы на нем не осталось частиц грязи и другого мусора!
Для этого лучше всего использовать специальное средство для очистки карбюратора или инжектора, типа того, что показано выше. Затем уже можно собирать всю конструкцию и устанавливать ее в бензобак.
Перед первым запуском двигателя Гранты необходимо закачать топливо несколько раз, не заводя при этом двигатель: двух-трех раз закачки обычно бывает достаточно. Теперь можно запускать мотор и проверять результат проделанной работы. Следует регулярно производить замену сетки, так как на данном примере видно, что даже при небольшом пробеге она уже довольно грязная.
Цена новой сеточки бензонасоса на Гранту составляет около 50-70 рублей.
Думаю, не стоит лишний раз объяснять, что устройство топливного насоса на автомобилях Калина и Гранта совсем не отличается. Именно поэтому весь процесс по замене составных частей бензонасоса на приведенных выше автомобилях будет одинаковым. Также, стоит отметить, что если сравнивать с моделями 10-го семейства ВАЗ, то там есть некоторые моменты, которые имеют различия.
Проверка реле бензонасоса своими руками
В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.
Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.
- Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу. Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
- В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.
Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.
Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.
Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.
Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.
Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации.
Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.
Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации
Основное назначение реле – коммутация нагрузки. Ток и мощность, потребляемые исполнительными механизмами, превышают возможности управляющих цепей ЭБУ, задача которого состоит в считывании и обработке сигналов с последующей выдачей команд управления. Все исполнительные механизмы автомобиля, использующие двигатели постоянного тока, катушки-соленоиды дверных замков потребляют ток и мощность на порядок более высоких значений, чем те, которые протекают в электронном блоке управления.
Рекомендованные сообщения
Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.
На легковом автомобиле Лада Гранта (ВАЗ-2190), после включения зажигания, водитель должен в течение 2-3 секунд слышать звук работающего бензонасоса, который должен перед запуском двигателя поднять давление в топливной рампе. Если этого не происходит, то придётся искать причину, по которой электрический бензонасос Лады Гранты отказывается работать.
Вначале, необходимо проверить состояние предохранителя F21 (15А, цвет синий), защищающего данную электрическую цепь. Он находится в монтажном блоке, расположенном на передней панели слева от рулевой колонки. Возможно, что этот предохранитель перегорел или ослабли и окислились контакты монтажного блока, куда он вставляется.
Если с предохранителем F21 всё в порядке, тогда проверке подлежит реле включения электрического бензонасоса К12, через контакты которого подаётся питание на его клеммы. Оно расположено в том же монтажном блоке, что и предохранитель. Сделать это можно следующим образом: вытаскиваем данное реле из гнезда и в нём, при помощи перемычки, замыкаем контакты 30 и 87, затем, включаем зажигание. Если бензонасос исправен, то он начнёт работать.
Чтобы убедиться, что виновником отказа бензонасоса стало реле К12, нужно провести ещё одну проверку при помощи контрольной лампы, которую необходимо подсоединить к клеммам 85 и 86 гнезда реле К12, так же при включённом зажигании. Если контрольная лампа загорится, значит, виновником отказа бензонасоса является реле К12, а если контрольная лампа не загорится, тогда придётся проверять состояние датчика положения коленчатого вала (ДПКВ), так как именно по его команде, после начала вращения коленчатого вала стартером электронный блок управления (ЭБУ) подаёт напряжение на клемму 85 гнезда реле бензонасоса.
Но, при проверке состояния реле К12, может оказаться, что после замыкания контактов 30 и87, бензонасос не начнёт работать. В этом случае, поднимаем подушку заднего сиденья и снимаем крышку люка, чтобы получить доступ к бензонасосу и отсоединяем от него колодку с проводами.
Затем, к клеммам бензонасоса, при помощи пары проводов подаём напряжение напрямую с аккумуляторной батареи. Если бензонасос заработает, то неисправность придётся искать в проводах и колодках, идущих от монтажного блока к бензонасосу, а если не заработает, тогда неисправность находится в самом бензонасосе.
Схема реле, содержащего диод
При подаче даже слабого тока и невысокого напряжения на 85 и 86 управляющие контакты неизменно возникнет такое явление, как самоиндукция. Явление самоиндукции на катушке может приводить к неполному смыканию контактов силовых цепей. При срабатывании появляются миниатюрные искры, при протекании тока образуется зона нагрева, что может приводить к окислению контактов или даже расплавлению пластиковых держателей корпуса.
Кроме того, диод нужен для блокирования обратного заброса индукционного тока, способного повредить микросхемы электронного блока управления. Электромагнитная энергия расходуется только на привод и соединение силовых контактов, включение катушки становится более четким и завершенным.
Еще одна разновидность конструкции реле – вариант с резистором. Основная задача добавочного сопротивления состоит в рассеивании обратного импульса тока, вызванного самоиндукцией катушки. В результате избыточная энергия рассеивается на резисторе в виде тепла и не вызывает помех в управляющих цепях ЭБУ.
В зависимости от модели автомобиля и степени его загруженности сервисными механизмами, производитель может внести в конструкцию реле дополнительные функции. В мощных высокооборотных двигателях в момент запуска есть необходимость корректировать параметры датчиков кислорода или включать специальные пусковые форсунки, помогающие облегчить запуск холодного двигателя.
Например, реле топливного насоса Мерседес-Бенц. Модель имеет десять контактов и выполняет, в зависимости от модели автомобиля, четыре-пять функций. На реле в постоянном режиме подается питание 12 В. Кроме того, приходит сигнал о включении зажигания, о начале работы стартера, о температуре двигателя и его оборотах. В «полномочия и обязанности» реле входит:
- включение топливного насоса на 1-2 секунды – промежуток времени между поворотом ключа и запуском стартера;
- включение подогрева датчика кислорода на катализаторном блоке. В различном исполнении моделей двигателей подогрев мог быть реализован как самостоятельная функция или получал питание с цепи работы топливного насоса;
- включение пусковой форсунки, в зависимости от температуры воздуха, на время от нескольких долей секунды в жару до десятка секунд в лютые холода;
- дальнейшее удержание работы топливного насоса при появлении сигнала о наборе рабочих оборотов мотора.
