Как снять блок предохранителей на гранте? — Авторемонт — расскажем просто о сложном

За что отвечает каждый предохранитель

Контроллер отвечает за выполнение определенной функции во время работы автомобиля.

Схема предохранителей Granta Liftback показана на следующем рисунке:

Нумерация	Максимальное значение I на участке цепи, в Амперах	Функционал
F1	15	-электроблок, управляющий ДВС; -датчик температуры; — корректная работа инжектора; – блок воспламенения искры;
F2	30	Электропривод стеклопдъемников;
F3	15	Работа аварийного оповещения;
F4	20	-airbag; -подача стеклоочищающей жидкости;
F5	7,5	Работа узла зажигания;
F6	7,5	Включение сигналов заднего хода;
F7	7,5	Контроллер скорости, электродвигатель печки и клапан адсорбирующего элемента;
F8	30	Обогревание стекла, расположенного сзади;
F9	5	Сигнальные фонари R
F10	5	Сигнальные фонари L
F11	5	Включение ПТФ (задние);
F12	7,5	Работа лампы БС R
F13	7,5	Работа лампы БС L
F14	10	Работа лампы ДС R
F15	10	Работа лампы ДС L
F16	10	Включение ПТФ R
F17	10	Включение ПТФ L
F18	15	Система подогрева водительского и пассажирского кресел;
F19	10	Антиблокиратор колес;
F20	15	-розетка для прикуривателя; -КП; -звуковой сигнал; Электрозамок в багажнике;
F21	15	Система подачи топлива;
F22	15	ЦЗ;
F23	10	включение дневных фонарей;
F24	7,5	Кондиционирование воздуха;
F25	10	Внутренний свет, торможение (свет);
F26	25	Антиблокиратор колес;
F27	—	Вспомогательный;
F28	—	Вспомогательный;
F29	—	Вспомогательный;
F30	—	Вспомогательный;
F31	50	Подогрев смотрового стекла;
F32	30	Усилитель руля на электроприводе и печка.

Блок предохранителей

Блок предохранителей находится слева от рулевой колонки, возле ручек переключателей света. Потяните верхнюю левую часть крышки на себя, чтобы снять ее и открыть реле предохранителей. Вы можете войти в автомобиль, не вставая с водительского сиденья, и он оснащен всем необходимым. Возможно, это намек на то, что вам придется часто их заменять. А может быть, это просто для удобства; разработчики более осведомлены.

F1 (15 А) — блок управления двигателем, форсунки и реле вентилятора охлаждения.

При возникновении проблем с электроникой необходимо заменить предохранитель. Кроме того, при перегорании этого предохранителя катушка зажигания и форсунки выходят из строя. Сначала проверьте предохранитель переднего колеса.

F2 (30 А) — Электрические стеклоподъемники.

Попробуйте вытащить предохранители и снять клемму с аккумулятора, если предохранители не работают. Стеклоподъемники должны снова работать, если этот метод успешно устранит любые временные ошибки.

Сигнализация F3 (15A). Проверьте контакты этой кнопки, если она не работает.

F4 (20 A): Подушка безопасности и стеклоочиститель ветрового стекла. Осмотрите приборную панель, чтобы проверить, не горит ли предупреждающая лампа отсутствия подушки безопасности. Возможно, дело во внутренних подушках безопасности или в электронном блоке.

Если стеклоочиститель и этот предохранитель не работают, проверьте кнопку включения или подключение к ней разъемов.

Клемма 15 выключателя зажигания обозначена F5 (7,5 A). Проверьте этот предохранитель, если у вас возникли проблемы с запуском автомобиля.

Лампа заднего хода F6 (7,5 A). Проверьте, исправен ли предохранитель.

Д МРВ, клапан адсорбера и датчик скорости в F7.5 (2,5 A). Предохранитель может быть причиной неустойчивой работы двигателя, низких оборотов или самопроизвольного открытия дроссельной заслонки. Как я могу проверить свою запись DMV?

Обогреватель заднего стекла: F8 (30A). Если он не работает, убедитесь в надежности клемм электропроводки.

F9 (5 А) — правые габаритные лампы

Левые габаритные огни, F10 (5A). Причиной того, что фары не горят, могут быть предохранители или их разъемы. Не помешает проверить выключатель освещения приборной панели.

Передняя защита: F11 (5A) передние противотуманные фары. Виноват переключатель приборной панели или их разъемы, если они не работают, но предохранитель все еще хороший и функционирует.

Правая лампа ближнего света — F13 (7,5 A). Если ближний свет не работает одновременно в обеих фарах, то неисправными могут быть как реле K9, так и контактные ручки.

Подходящая лампа дальнего света — F14 (10A). Если не работают обе фары дальнего света, проблема заключается в реле K7. Замените и предохранитель, и лампу, если необходимо заменить только одну из них.

Передняя правая противотуманная фара F16 (10 А) — передняя левая.

Левая передняя противотуманная фара Проверьте контакты на переключателе на приборной панели, если они не работают. Если не работает только одна противотуманная фара, вероятно, лампочка перегорела.

Подогрев передних сидений: F18 (15A). Проверьте кнопку обогревателя на приборной панели, если предохранитель не работает.

F19 (10 A) — ABS. Если при нажатии на педаль тормоза колеса блокируются и не «отпружинивают», это означает, что в тормозной системе имеется механическая неисправность или неисправность предохранителя.

Гнездо диагностики, клаксон и замок багажника для F20 (15A). Очень частые ошибки подключения устройств в разъеме прикуривателя приводят к замыканию предохранителя. Прикуриватель может работать неправильно, если багажник не открывается. Устранить проблему можно, заменив предохранитель.

Электрический бензиновый насос: F21 (15A). Предохранитель мог перегореть, если автомобиль резко остановился посреди дороги без достаточного количества бензина. Бензонасос может выйти из строя, если нет нагрузки (нет топлива). Заправьтесь, затем проверьте предохранитель.

F22 (15 А) — центральный замок.

Предохранитель и блок управления неисправны, если центральный замок не запирается, но остальные замки закрыты. Желательно доверить диагностику и ремонт профессионалам, если у вас нет опыта.

Дневная ходовая лампа — F23 (10A). Если работает только одна сторона, виноват предохранитель или переключатели на панели. Если неисправна только одна сторона лампы, виновата сама лампа.

Кондиционер, F24 (7,5 А). Если он не работает, скорее всего, виновата ручка пуска. Лучше всего поручить диагностику кондиционера профессионалу. Возможно, потребуется его обслуживание или зарядка.

Лампы внутреннего освещения и стоп-сигналов — F25 (10A). Если стоп-сигналы не работают, возможно, проблема с лампами и их разъемом.

F26 (25 А) — ABS. Аналогично F19

В салоне

Для обеспечения доступа к предохранителям и реле монтажного блока внутри автомобиля.

Чтобы снять крышку, потяните за нее. Схема расположения находится на внутренней стороне крышки.

Назначение предохранителей монтажного блока в салоне Гранта

№	Защищаемая цепь	Ток, А
F1	Контроллер, реле вентилятора системы охлаждения, катушка зажигания, форсунки	15
F2	Электродвигатели стеклоподъемников	30
F3	Аварийная сигнализация	15
F4	Очиститель ветрового стекла, подушки безопасности	20
F5	Выключатель зажигания (контакт 15)	7.5
F6	Лампа света заднего хода в правом заднем фонаре	7.5
F7	Клапан продувки адсорбера, датчик массового расхода воздуха, датчик скорости автомобиля, датчики концентрации кислорода	7.5
F8	Элемент обогрева заднего стекла	25
F9	Габаритный свет в правой блок-фаре и правом заднем фонаре	5
F10	Габаритный свет в левой блок-фаре и левом заднем фонаре, подсветка комбинации приборов, подсветка выключателей на панели приборов	5
F11	Лампа противотуманного света в левом заднем фонаре	5
F12	Ближний свет правой блок-фары	7.5
F13	Ближний свет левой блок-фары	7.5
F14	Дальний свет правой блок-фары	10
F15	Дальний свет левой блок-фары	10
F16	Нет	—
F17	—
F18	—
F19	—
F20	Звуковой сигнал, Комбинация приборов, Предохранитель прикуривателя, Замок багажника, Диагностический разъём	15
F21	Бензонасос	15
F22	Центральный замок	15
F23	Дневные ходовые огни	10
F24	Нет	—
F25	Сигналы торможения в задних фонарях, дополнительный сигнал торможения, плафон освещения салона	10
F26	Резервный	—
F27	—
F28	—
F29	—
F30	—
F31	Нет
F32	Цепи управления электродвигателя вентилятора отопителя и электроусилителя рулевого управления	30
Реле
K1	вентилятор системы охлаждения
K2	стеклоподъемники
K3	стартер
K4	Дополнительное реле: Цепи управления: реле ближнего и дальнего света фар, дневными ходовыми огнями, элементом обогрева заднего стекла, электродвигателем вентилятора отопителя, очистителем и омывателем ветрового стекла
K5	Реле-прерыватель указателей поворота и аварийной сигнализации
K6	очиститель ветрового стекла
K7	дальний свет фар
K8	звуковой сигнал
K9	ближний свет фар
K10	обогрев заднего стекла
K11	Главное реле: Система управления двигателем
K12	бензонасос

Иные вариации монтажных блоков в салоне

DELRHI
№	Защищаемые цепи	Ток, А
F1	Катушки зажигания	15
Контроллер системы управления двигателем
Форсунки
F2	Норма, Люкс: Центральный блок кузовной электроники	25
Модуль двери водителя
Стандарт: Дневные ходовые огни	5
F2	Стеклоподъемники	30*3
F3	Норма, Люкс: Контроллер управления автоматической коробкой переключения передач	15
Привод управления автоматической коробкой переключения передач
Стандарт: Аварийная сигнализация	10
F4	Контроллер системы надувных подушек безопасности	15
F5	Клемма 15 приборов	7,5
F6	Свет заднего хода	7,5
Указатели поворота (Стандарт)
Контроллер управления автоматической коробкой переключения передач (Норма, Люкс)
Блок управления системой безопасной парковки (Норма, Люкс)
F7	Клапан продувки адсорбера	7,5
Датчик массового расхода воздуха/ датчик давления
Датчик фаз
Датчики концентрации кислорода
F8	Обогреватель заднего стекла	25
Обогреватели наружных зеркал (Норма, Люкс)
F9	Габаритные огни правого борта	5
F10	Левый фонарь Фонарь освещения номерного знака Фонарь освещения багажника Фонарь освещения перчаточного ящика Фонари освещения приборов и ключей	5
F11	Задние противотуманные огни	5
F12	Ближний свет, правая фара	7.5*3
Электрокорректор правой фары	10
F13	Ближний свет, левая фара	7.5*3
Электрокорректор левой фары	10
F14	Дальний свет, правая фара	10
F15	Дальний свет, левая фара	10
F16	Правая противотуманная фара	10
F17	Левая противотуманная фара	10
F18	Обогреватели передних сидений	20
предохранитель прикуривателя
F18*1	Прикуриватель гранта	10
15
F18	Обогреватели передних сидений	15*3
F19	Норма, Люкс: Блок управления антиблокировочной системой тормозов	5
F19	Стандарт: Моторедукторы блокировки замков дверей	20
F19	ABS	15*3
F20	Звуковой сигнал	15
F20	Аудиосигнал Диагностический разъем Прикуриватель Замок багажника КПП	15*3
F21	Бензонасос	10
15*3
F22	Омыватель ветрового стекла Задний стеклоочиститель Электронный центральный блок кузова Задний стеклоочиститель.	25
F22	Центральный замок	15*3
F23	Комбинация приборов	5
Диагностический разъем
F23	Дневные ходовые огни	10*3
F24	Норма, Люкс: Муфта компрессора кондиционера	7,5
Контроллер системы автоматического управления климатической установкой
F25	Сигналы торможения	7,5
Плафон освещения салона (Стандарт)
F26	Норма, Люкс: Центральный блок кузовной электроники	10
F26	АБС/ESC	25
F27*2	Блок управления антиблокировочной системой тормозов	25
F31
F28*2	Электровентилятор отопителя	30
F32	Контроллер системы автоматического управления климатической установкой
Электроусилитель рулевого управления *3
Реле
К1	электровентилятор охлаждения радиатора
К2	Стеклоподъемник («норма»)
Реле минимального обдува модуля охлаждения («люкс»)
К3	стартер
К4	Разгрузочное реле выключателя зажигания
К5	Реле указателей поворота и аварийной сигнализации
К6	стеклоочиститель («норма»)
обогрев сидений («люкс»)
К7	дальний свет фар
К8	звуковой сигнал
К9	ближний свет фар
К10	обогрев заднего стекла
К11	ЭСУД
К12	бензонасос
К13	аварийная сигнализация
К14
К15	—
К16	—
К17	—

Какие устройства требуют замены предохранителей?

Материалы по этому вопросу

Видео — замена предохранителя lada granta

Блок комфорта лад приора

Если стартер не срабатывает при повороте зажигания в положение «II», возможно, поврежден либо замок, либо соединение цепи.

Для выполнения проверки отсоедините жгут проводов тягового реле стартера и выключите зажигание.

Замкните отверткой провод обмотки тягового реле и конец провода, соединяющего его с плюсовым выводом аккумулятора.

Во время процедуры следует соблюдать осторожность, поскольку

В месте замыкания клемм может возникнуть искрение. Пока клеммы закорочены, избегайте использования отвертки для замыкания на землю.

Стартер находится в хорошем состоянии, если он может провернуть коленвал.

В противном случае неисправен стартер или его тяговое реле.

При необходимости запустите двигатель и доедьте до места ремонта, если нет возможности устранить неисправность в цепи электропитания исправного стартера

Реле стартера, силовая цепь или цепь управления могут быть нарушены.

Из монтажного блока выньте реле стартера.

Установка на его место заведомо исправного устройства позволит проверить реле стартера. При необходимости можно использовать соседнее реле стеклоподъемника.

Это признак того, что реле стартера сломалось, если новое реле запускает двигатель.

Проверьте цепи питания и управления, если нарушена цепь управления реле стартера.

Извлеките реле стартера из монтажного блока, чтобы осмотреть цепь питания.

Провод следует вставить в гнезда силовых контактов «30» и «87» на реле.

Положение «стартер» на замке зажигания выбирается ключом.

Если стартер включается, то цепь питания исправна.

Когда ключ находится во втором положении замка зажигания, проверьте, подается ли напряжение «12 В» на разъем 30 реле стартера.

Крепежный болт замка может принять второй, минусовой зонд тестера.

Используя тестер, определите, является ли цепь от гнезда 87 до наконечника управляющего провода тягового реле стартера непрерывной при подаче напряжения на гнездо «30».

Проверьте цепь от клеммы «50» замка зажигания до гнезда 31 реле, если на гнезде «30» нет напряжения.

Замените цепь, если она в хорошем состоянии.

Если цепь питания стартера функционирует правильно, реле стартера не выйдет из строя. Для этого вставьте щуп тестера во второе гнездо «86» на корпусе управления реле, направив другой конец на землю;

Проверьте, подается ли напряжение «12 В» на гнездо «86» стартера при включении зажигания с главного реле системы управления двигателем.

Затем щупы тестера следует вставить в каждое из гнезд «86» и «85» на реле, которое подключено к контакту 50 контроллера.

Если нет, убедитесь, что цепи управления реле стартера, соединяющие контакт «50» контроллеров и главное реле системы управления с гнездами «86» и «85», все еще работают.

Как зарегистрировать второй и последующий автомобиль через личный кабинет платон

Владельцы нескольких тяжелых грузовиков в России, вес которых превышает 12 тонн, обязаны зарегистрировать их в системе «Платон». Доступ ко всей базе данных транспортных средств осуществляется через личный кабинет. Для этого необходимо:

• Найдите раздел «Транспортные средства» и перейдите туда;
• Нажмите на кнопку «Зарегистрировать транспортное средство»;
• Заполните информацию.

Информация о владельце проверяется оператором системы взимания платы (TPS). Если данные введены правильно, он вводит их в систему, после чего отправляет письмо с подтверждением регистрации транспортного средства. Для процесса проверки используются сканы документов.

Пользователю будет сообщено, что автомобиль необходимо перерегистрировать, если данные введены неверно.

Следует помнить, что вам необходимо предоставить информацию только по тому автомобилю, который вы не смогли зарегистрировать.

Владельцу автомобиля следует предпринять несколько простых шагов, если ответ с адреса [email protected] приходит долго:

• Проверьте, не находится ли указанное письмо в спаме, используя настройки почтового клиента;
• Если вы используете почтовый ящик компании, убедитесь, что ответ не фильтруется. Это также можно сделать через настройки;
• Проверить, не было ли сообщение удалено из папки «Входящие»;
• Исключить другие факторы на стороне ПТС, которые могут повлиять на доставку письма с указанной почты.

Человек может обратиться на горячую линию по вопросам ЖКХ, если в ходе мероприятий не была выявлена причина отсутствия ответа или если он столкнулся с другими проблемами. Для этого позвоните по телефону 8 (800) 550-02-18 или (495) 540-01-00.

Автомобиль появится в общем списке транспортных средств после процесса регистрации. Пользователь увидит список страниц, если количество изображений превышает допустимые значения.

Пошаговая инструкция замены

Российские водители интересуются, как заменить реле света на ВАЗ 2106, чтобы оно исправно работало в дальнейшем. Замените реле освещения ВАЗ 2106.

1. Отсоедините кабель от отрицательной клеммы аккумулятора
2. С помощью крестообразной отвертки открутите два самореза и снимите реле.
3. Установите все снятые детали в обратном порядке. Закрепите боковую обшивку новыми скобами.

Для водителя свет «шестерки» необходим как ночью, так и в условиях плохой видимости. Однако водитель должен помнить, что проблемы с электрической системой автомобиля могут негативно повлиять на работу трансмиссии.

Наряду с другими фундаментальными электрическими компонентами этого автомобиля с большим потреблением тока высокого напряжения и их устройствами, реле фар ВАЗ 2106 подключаются к электроприводу. ВАЗ 2106 — это недорогая марка реле фар.

Как называются реле дальнего и ближнего света на «шестерке»? Давайте разберемся, почему в отсеке силового агрегата находится большинство реле и регуляторов напряжения. Примечательно, что большинство реле «поворотников» и «аварийки» находятся внутри автомобиля, под панелью приборов.

Схема подключения реле освещения показана ниже:

Реле ближнего света ВАЗ 2106 расположено под номером 5 на общей схеме электрооборудования «шестерки», а реле дальнего света — под номером 6. Здесь видна интеграция основных электронных компонентов автомобиля в общую электромагнитную схему питания автомобиля.

Рекомендации по правилам отключения

В этом случае последовательность является ключевым фактором. Для деактивации устройства необходимо следовать инструкциям производителя. Найдите устройство там, где оно находится, и попытайтесь отключить его.

Давайте сделаем в инструменте:

• Резиновый молоток;
• Крестовая отвертка;
• Профильное сверло;
• Универсальный шарнир с подходящим удлинителем.

Действуем!

1. Извлеките аккумулятор.
2. Снимите крышку приборной панели.
3. Иммобилайзер выглядит как небольшой черный ящик и расположен за модулем управления отоплением салона. В этом месте доступ к винтам, крепящим блок, становится затруднительным.
4. Необходимо предварительно отключить питание «APS». Для этого потяните штекер, удерживая рукой пластиковый замок.
5. Иногда владельцы LADY Kalina забывают восстановить диагностическое (линейное) соединение после снятия противоугонного модуля. Для этого необходима перемычка, с помощью которой восстанавливается обмен импульсами между диагностической колодкой и самим ЭБУ. Если нет необходимости в такой опции, то действуйте проще — замените соответствующие кабели, чтобы обеспечить функциональность «K-line».

Переконфигурируйте «APS» после завершения процесса удаления. Вся информация, хранящаяся в энергозависимой памяти модуля управления двигателем, должна быть стерта.

Этот процесс имеет следующий вид.

1. Не забудьте предварительно отсоединить провода от розетки устройства.
2. Теперь соедините контакты с маркировкой «18» и «9.1».
3. Откройте корпус контроллера, где он расположен, как показано на схеме, и вставьте чип с инструментом для очистки на место оригинального чипа с проводами. Попробуйте запустить двигатель. Он запустится, если все перечисленные шаги будут выполнены правильно.
4. Если нет возможности удалить указанный чип, можно найти программное обеспечение «Combiset», которое также может очистить память. Если и этот способ не срабатывает, необходимо перепаять само гнездо микросхемы.

В 2016 году L ADA Kalina с ЭБУ пользовалась большим успехом. Модуль упрощает настройку программы «Eeprom». С помощью новой прошивки, которую можно загрузить с неподготовленного противоугонного устройства, данные могут быть перезаписаны.

Иногда данные могут быть удалены, например, из «Eeprom». Выход есть! Попробуйте отредактировать файл дампа прямо сейчас. Здесь вместо байтов «2» — «7» используются буквы FF.

Силовой блок предохранителей

Перед заменой предохранителя необходимо соблюдать некоторые рекомендации. Если предохранитель перегорел, не стоит сразу же приступать к его замене. Прежде чем что-либо предпринимать, убедитесь, что все оборудование, подключенное к этому элементу, исправно и находится в хорошем состоянии.

Очень важно понимать и помнить, что предохранители необходимо менять в соответствии с данными схемы. Любое изменение значений может привести к катастрофическим последствиям. Если вы хотите, чтобы ваши предохранители служили дольше, не устанавливайте предохранители с более высокими номиналами силы тока.

Прежде чем приступать к работе с электрической системой автомобиля, рекомендуется сбросить отрицательную клемму аккумулятора. Давайте начнем с обсуждения замены первого монтажного блока, который находится на правой стороне приборной панели.

Так будет выглядеть монтажный блок. Вы должны быть в состоянии определить, какое защитное устройство вышло из строя, посмотрев на расположение тех, о которых говорилось в начале. Затем определите, не перегорел ли он (это можно определить по непрерывности нити накала), и замените его, если это необходимо.

Замена блока двигателя производится по той же схеме. Для снятия крышки необходимо потянуть ее вверх.

На Lada Granta используется новый вид монтажного блока, поэтому реле и предохранители размещаются несколько иначе, чем на других изделиях Волжского автозавода. Кроме того, он разделен на две части и устанавливается в разных местах.

Прямо рядом с рулевым колесом на приборной панели теперь находится основной. Второй находится прямо под капотом.

В этой статье мы расскажем о новой схеме предохранителей для Lada Granta (с 8-клапанным двигателем и 16 клапанами).

Схема и расположение блока предохранителей лада гранта: фото и видео — за рулем

Большинство российских автомобилей имеет однопроводную схему с уникальными выводами для источников и потребителей тока.

Электрическая система Lada Granta работает в основном при включении замка зажигания.

Однако некоторые электрические устройства, такие как радиоприемники, аварийные сигнализации и сигналы торможения (сигнал дальнего света), не требуют включения замка зажигания.

Кроме того, необходимо отметить, что многие цепи питания обширного электрооборудования автомобиля имеют предохранители. Цепь зарядки аккумулятора и две цепи запуска двигателя не охвачены этими предохранителями.

Перед заменой провода всегда необходимо тщательно определить причину, по которой он перегорел в первую очередь. Различные подробности о цепи защиты предохранителя и схематическое изображение всей цепи можно найти в некоторых таблицах.

В таких таблицах неизбежно перечисляются функции каждого предохранителя. В некоторых автомобилях могут быть дополнительные цепи, не указанные в таблицах.

Цвет провода всегда обозначается буквой на схемах раздела «Электрооборудование», которые представлены в таблицах с пояснениями к ним (на других страницах). Второе — это рисунок на этом проводе.

В отдельном блоке размещаются вспомогательные реле и предохранители. Он называется монтажным блоком. Он должен находиться с левой стороны рулевого колеса и является встроенным.

Lada Granta оснащается четырьмя предохранителями.

Таблица с описанием особенностей реле монтажного блока

Панель управления расположена с левой стороны рулевого колеса внутри Lada Granta.

Провода, идущие к клеммам аккумулятора, должны быть отсоединены перед выполнением любого ремонта электрической системы, предупреждают эксперты водителей, желающих починить свой автомобиль или его электрооборудование.

Предохранители и реле в моторном отсеке Лада Гранта

Элементы системы электроусилителя рулевого управления

Электрооборудование Вверх Аккумулятор

Схема предохранителей

Одна буква «F», порядковый номер, используется для идентификации всех плавающих блоков. F1 (15 ампер) отвечает за:

• Реле защиты, включающее вентилятор охлаждения двигателя,
• ЭБУ,
• Катушка зажигания,
• Система 2×2,
• Работа форсунок.

• F2 (30 ампер), стеклоподъемники;
• F3 (15), сигнализация;
• F4 (20), стеклоочистители и подушка безопасности;
• F5 (7,5), замок зажигания;
• F6 (7,5), сигнал обратного хода.

F7 регулирует цепь с номиналом 7,5 ампер:

• F8 (30) — обогрев заднего стекла;
• F9 (5) — правый габаритный фонарь;
• F10 (5) — левый габаритный фонарь;
• F11 (5) — задний противотуманный фонарь;
• F12 и 13 (7,5) — ближний свет (правый и левый соответственно);
• F14 и 15 (10) для дальнего света, в том же порядке
• F16 и 17 (10) для передних противотуманных фар
• F18 (15) — подогрев задних сидений
• F19 (10) — ABS;

F20 (15) защищает:

• Сирена;
• Механизм замка багажника;
• Коробка передач;
• Прикуриватель;
• Диагностический разъём.

• F21 (15) — топливный насос;
• F22 (15) — центральный замок;
• F23 (10) — дневные ходовые огни;
• F24 (7,5) — система кондиционирования воздуха;
• F25 (10) — внутреннее освещение и стоп-сигналы;
• F26 (25) — антиблокировочная тормозная система.

Резервные предохранители пронумерованы с 27 по 30.

F31 управляет системой обогрева лобового стекла и имеет номинал 50 ампер. Электроусилитель руля и обогреватель находятся под управлением F32.

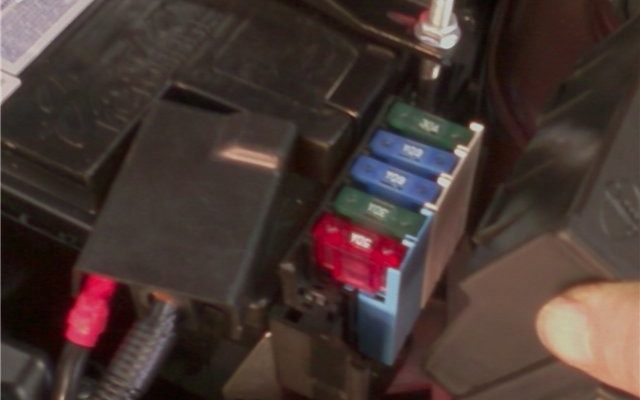

Предохранители расположены в следующих местах в подкапотном блоке предохранителей:

• F1 – усилитель рулевого управления (50 ампер);
• F2 – вентилятор обогревателя (30);
• F3 и 4 – генератор (60);
• F5 – свет ближний (30).

Расположение защитных устройств может немного отличаться от показанного на защитной крышке устройства в зависимости от их конфигурации.

За исключением питания, почти все электрические цепи защищены первым блоком в кабине Lada Granta.

Необходимо заменить предохранители салона автомобиля.

Во-вторых, эксперты советуют отрезать отрицательную клемму аккумулятора при любых работах с электрической системой автомобиля. Затем необходимо снять крышку панели приборов, расположенную рядом с блоком управления фарами. Просто потяните левую верхнюю часть крышки, чтобы освободить ее от защелок.

В комплектациях Normal и Deluxe кнопка для открытия багажника расположена под блоком управления фарами; перед снятием крышки следует аккуратно отсоединить ее:

Для этого просто возьмитесь пальцами за угловую заглушку и потяните ее вверх. Очевидно, что если вы прикрепите его повторно при первоначальной установке. Перепутать полярность проводов с помощью этого простого механизма невозможно:

Сняв крышку, можно приступить к замене предохранителей.

Устройство имеет следующее видение:

Схема, показывающая расположение предохранителей, номинальный ток и защищаемые ими цепи, находится на задней стороне крышки:

Блок крепления, расположенный на приборной панели
