Как защитить блок управления двигателем на Лада Гранта?

Чипуем кроссовер mazda cx 5: основные методы

Недовольство заводскими настройками серийно выпускаемых автомобилей выражают многие водители. Отрицательные отзывы в этой части сопровождают продукцию почти каждого брэнда. Количество нареканий увеличилось с приходом в автоиндустрию новых инноваций, в частности электронных систем управления. Что

Что такое эбу гранта?

Электронный блок управления двигателем получает и передаёт информацию через Жгут контроллера, или как его ещё называют — Жгут системы зажигания Гранта.

Что ожидать от настройки эбу

Перепрошивка позволяет исправить ошибки и оптимизировать работу автомобиля

Компании, предлагающие услуги чип-тюнинга, разрабатывают и предлагают различное программное обеспечение, которое позволяет оптимизировать основные показатели автомобилей.

Этот процесс позволяет исправлять всевозможные ошибки, создать резервную копию изначальных настроек, изучать и проводить корректировку характеристик, а также вносить изменения и тестировать новые прошивки электронных блоков.

Если необходимо вернуть стандартные настройки, это делается практически мгновенно. Но те, кто уже перепрошивал Гранту, никогда не вернутся на стандартные заводские параметры. После перепрошивки можно получить:

• снижение расхода топлива на 5%;
• высокие скоростные характеристики;
• 10% увеличения мощности;
• плавность работы АКПП;
• улучшенную тягу.

И это далеко не все. При этом не производится ни единого вмешательства в механику. Это один из самых дешевых способов сделать Гранту лучше. Есть один нюанс. Если автомобиль в данный момент на гарантии, после перепрошивки ЭБУ гарантия недействительна.

Современные специалисты по чип-тюнингу предлагают 3 различных варианта прошивки контроллера Лады Гранта. Их, конечно, больше, однако не все идеально подходят. Особо популярные системы — это “Паулюс”, “Ледокол” и “Адакт”. Они являются самыми обкатанными и протестированными.

Некоторые специалисты предлагают как установку одной из управляющих программ, так и все три. Иногда предлагают испытать каждую, а затем выбрать ту, что больше понравится. Непосредственно прошивка занимает в среднем около 30 минут.

«ителма 11186-1411020-222»: от стокового варианта прошивки к чип-тюнингу?

Дилемма, связанная с рациональностью выполнения прошивки «родному» ПО в ЭБУ, будоражит умы многих владельцев.

Здесь стоит обозначить оптимизированную динамичную прошивочную версию для 1,6-литровой 8-клапанной Лада Гранта, обладающей модулем «М74» и соответствующей норме токсичности согласно «Е2».

Какими преференциями наделена данная прошивка? После выполнения определенного перечня манипуляций и возврата ЭБУ на законное место, наблюдается оптимизация параметров топливоподачи и распределения зажигания. Также одной из целей прошивки служит обеспечение корректировки настроек дроссельного узла.

Чип-тюнинг позволяет в физическом плане выполнить отключение 2-го ДК («лямбды») в комплексе с катализатором. Реализация такой прошивки приводит к росту динамических возможностей LADA Granta.

Роль стоковой прошивки заключается в формировании параметров, свойственных обыденному эксплуатационному режиму езды. Напомним, что «родная» версия прошивки состоит в числе позиций гарантийного пакета. Самостоятельная корректировка прошивочной версии безальтернативно приводит к аннулированию гарантийного обеспечения.

Ремень грм Лада Гранта 8 клапанов

Сегодня для массового потребителя доступны так называемые коммерческие версии прошивочных софтов, в числе которых имеют место такие:

• «AY_I484GG30», продукт предназначен для 1,6-литровой 8-клапанной модификации Гранты с присутствующим управляющим модулем «М74 11186-1411020-22»;
• «I484GI06-STR», софт предлагается для Грант с аналогичными моторами и блоками в версии «11186-1411020-22», плюс соответствие стандарту «Евро-2»;
• «AY_484GP12», прошивка применяется с версиями контроллеров «М74 11186-1411020-22» и моторами, соответствующими регламентам «E3/E2».

2 принцип работы электронного блока управления лада гранта

Прежде чем заниматься даже проверкой работоспособности ЭБУ, не говоря уже о его перенастройке, необходимо сперва разобраться в основных моментах. Как бы нам не хотелось погрузиться в разбор технической части и приступить к практике, способность понимать именно электронную сущность системы управления стоит гораздо выше в шкале приоритетов.

Любой компьютер – это прежде всего запоминающее устройство. На домашнем ПК мы храним множество различной информации, причём не только фото, видео и документы. Мы храним полный список совершённых действий, данные о сбоях в работе, характеристики состояния системы в каждый момент работы.

Всё это находится в скрытых файлах и, словно медицинская карта, необходимо для диагностики и “лечения” компьютера. Блок управления автомобиля Лада Гранта – это такой же компьютер, только со специфическими задачами. И он также имеет свою карту “болезней”, которая, как упоминалось выше, хранится в одном из трёх блоков памяти – в оперативной.

Оперативное запоминающее устройство, или ОЗУ, временно хранит и те данные, которые всё время курсируют между ЭБУ и датчиками. Хранятся они ровно до того момента, пока все необходимые расчёты не будут произведены системой, затем удаляются за ненадобностью.

Но, как вы понимаете, есть более важные, основные блоки памяти. Они как раз не зависят от наличия энергетического питания и данные в них неизменны, пока вы не произведёте целенаправленную их замену (перепрошивку ЭБУ). Речь идёт о программируемом постоянном и электрически перепрограммируемом запоминающих устройствах.

Проще говоря, о ППЗУ и ЭРПЗУ. Первое хранит данные заводской прошивки со всеми схемами управления и занимается отслеживанием команд в чёткой их последовательности. Сюда же относятся данные, необходимые для диагностики и калибровки, такие как вес авто, мощность двигателя на Гранте и прочие факты.

Теперь вы знаете, какие типы памяти содержит блок управления вашего транспортного средства. Пора переходить к техническим деталям.

3 оценка технологической новинки эбу

У контроллера Лада Гранта есть одна особенность, обеспечивающая ему современность и широкий спектр возможностей. Эта особенность – использование CAN-шины. Теперь на ваш автомобиль можно установить саму современную сигнализацию с CAN-интерфейсом. Цифровые технологии передачи данных являются сложной системой сигналов, которая, однако, упрощает управление транспортом и повышает его надёжность.

Так вот, схема управления, которая носит название “шина”, для эффективного осуществления обмена данными использует передачу широкого вещания. При подключении дополнительного оборудования нет необходимости дорабатывать систему, а доступ к передаче данных реализуется любым способом за очень короткий промежуток времени.

Эта схема, применяемая на автомобиле Лада Гранта, обеспечивает высокую надёжность работы блока управления двигателем и значительно экономит расход проводки. Сетевой протокол CAN работает именно по принципу асинхронной шины и передаёт данные как радиосигналом, так и по оптоволокну или витой паре.

Автомобильная CAN-шина даёт возможность объединения неограниченного числа датчиков, контроллеров и прочего, а также их привязки под конкретный блок управления двигателем. Иммобилайзер, работающий на модуле CAN, может управлять всеми устройствами автомобиля, вплоть до люка и стеклоподъёмников. При этом для установки такой системы нет необходимости кардинально менять проводку или блок управления.

Блок управления двигателем лады гранты

Как говорилось в начале статьи, Гранта получила новые «мозги» с поддержкой CAN (M74CAN). Данное нововведение способно интегрировать «мозги» с сигнализациями, магнитолами, имеющими CAN-шину.

Виды блоков и место их расположения

Именно использование таких полностью электронных блоков управления позволило существенным образом повысить удобство эксплуатации автомобиля с автоматической коробкой передач. Конструкция электронного блока управления АКПП состоит из блоков памяти, в которых записана логика действия в тех или иных условиях работы двигателя и скорости автомобиля.

Также блок управления отвечает за диагностику, регулировку работы коробки и запоминание ошибок. Наличие такого электронного блока управления позволяет существенным образом упростить диагностику ошибок в работе автоматической трансмиссии, что позволяет быстро устранять поломки коробки передач.

Где находится цбкэ на гранте?

Итак, ЦБКЭ (англ. BCM — Body Control Module) — Центральный Блок Кузовной Электроники расположен, в салоне автомобиля, слева, над блоком предохранителей.

Где находится эбу на калине 2?

ЭБУ находиться напротив пассажирского сиденья за шумоизоляцией. ЭБУ (компьютер, мозги, электронный блок управления ) 11186-1411020-22 на Лада Калина 2 (2194) 2022 года.

Горит лампочка чек энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Диагностика абс через obd2 разъем

Если возникли неполадки с ABS, перед тем как менять или вручную диагностировать неисправность, считайте ошибки, согласно изложенной инструкции. Проверка на ошибки покажет вам не только состояние датчиков, но и проводов, разъемов.

Диагностика датчика кислорода (лямбда зонда)

Датчик кислорода проверяется с помощью программы Open Diag и подключенного адаптера к OBDII разъему. Анализирвем значения напряжения на датчике.

При работающем двигателе напряжение должно меняться от 0,008 до 0,7В и обратно. Не должно быть плавных снижений и подвисаний на осциллографе.

Диагностика двигателя

Возможности диагностики двигателя через OBD2 разъем, зависят от сканера и программного обеспечения. Например, простой любительский адаптер ELM327 совместно с приложением OpenDiag на смартфоне, позволяет считать ошибки двигателя, и расшифровать их, а так же смотреть датчики температуры, оборотов «движка», как при холостом ходе, так и во время езды в режиме реального времени.

Диагностика дмрв

C помощью программы Open Diag фиксируем напряжение у датчика ДМРВ. Допускаемые значения напряжения такие:

Важно: Если превышает 1,05 В, ДМРВ требует замены!

Диагностика и проверка электронной педали газа

ВАЗ поставляет автомобили LADA GRANTA с электронной педалью газа (E-газ), чтобы соответствовать современным экологическим нормам.

Если у педали нарушилась работоспособности (пропала отзывчивость или повышенные обороты двигателя при переключении скорости на коробке передач), то перед тем как произвести демонтаж и проверку узла при помощи мультиметра, считайте ошибки через OBD2 разъем.

Типовые ошибки, связанные с педалью акселератора:

Удаление ошибок тут не поможет, необходимо устранять причину поломки и только потом стирать ошибки. Если ошибки отсоветуют, а педаль работает не стабильно, следует отрегулировать чувствительность самой педали газа, она должна стать более отзывчивее.

Если загорелась лампочка диагностики ЭУР или периодически выключается / включается ЭУР, т сначала следует сделать проверку электроусилителя руля через диагностический разъем.

В этом поможет то же приложение Open Diag, совместно с диагностическим OBD2 адаптером, или

другие сканеры: Сканматик, СканДок, Мотор-Мастер. Процесс диагностики сводиться к определению ошибок, их расшифровке и дальнейшем ремонте согласно виду неисправности.

Так же проверку можно выполнить без сканера, таким способом:

Диагностика лады гранта программой scanmaster.

ScanMaster ELM 2.1 видит адаптер, но отказывается видеть контроллер.

Заработал ScanMaster, увидел контроллер. В настройках программы надо выбрать “USB ( FTDI драйвер)”, при условии, что адаптер подключен по USB. Если адаптер по блютузу – выбрать соответствующие настройки. Программа тоже интересная. Глубоко в ней ещё не разобрался, но VIN она видит, а какой стоит контроллер – не пишет.

Других программ для ELM и CAN для Гранты пока не нашёл.

Поковырялся ещё с ScanMaster – программа годится только для просмотра ошибок и стирания их. Базовых параметров, которые она показывает – всего 14 штук.

Для чего, спрашивается, нужен параметр “Пробег с горящей диагностической лампой”? Какую полезную информацию можно почерпнуть из этого параметра и какие нужные мысли в ремонте автомобиля могут возникнуть на основании этого параметра? Но, при этом, эта прога не показывает даже время впрыска, что, на мой взгляд – достаточно нужный параметр, не говоря уже о параметрах положения педали сцепления и тормоза, на которых стоят концевики и дают сигнал на контроллер.

Я, конечно, понимаю, что у данных концевиков всего два состояния – вкл и выкл и это состояние можно проверить обычным тестером. Но это уже несколько не удобно. Может, конечно, неправильную работу этих концевиков, как ошибку, сканмастер и будет идентифицировать – не знаю.

А концевики эти, судя по отзывам в интернете, рассыпаются достаточно часто. Да, есть в этой программе вкладка “Конфигурация PID” – там масса нужных и интересных параметров, но они все не активны. Как их активировать – информацию пока не нашёл. Кстати, видел в сети скриншоты сканмастера у других людей – там активированных параметров гораздо больше, чем у меня. Во загадка – разгадки у меня пока нету.

Пытался найти в сети информацию какие параметры показывает коммерческий OpenDiag – не нашёл. Возникает вопрос – отвалить 5 штук в рублях за коммерческую версию программы и и увидеть тот же минимальный набор диагностируемых параметров, что и у бесплатного сканмастера?

Не вижу смысла – проще к дилеру по гарантии три года ездить, а там уже видно будет, что делать дальше. Хотя пользовал бесплатный ОпенДиагност (качал с официального сайта, последнюю версию 1.4) и с K-Line и с ELM – прога нормальная, видит массу контроллеров, даже М 73, которые не видит ни Мотор-тестер (имею ввиду программу для ПК, а не диагностический сканер ценой свыше 60 тыс. руб)

ни СтеВаз, ни им подобные А 2, MyTester. В общем – диагностика Гранты своими силами в плане одного личного автомобиля исключительно для себя – процедура довольно муторная. Либо пользуемся СканМастером и читаем только ошибки (это может и подаренный дилером бортовой компьютер), либо берём кучу денег (тысяч от 60 и выше) и покупаем какой-нибудь Мотор-тестер или Лаунч.

Хотя с 43 Лаунчем приходилось общаться – тоже как-то не впечатлил. Во-первых – Вазы с GM – разъёмом диагностическим он в принципе отказывался видеть, WAG со старыми двухколодочными диагностическими разъёмами он видел через раз, Дэу видел только корейского происхождения, Узбекские отказывался видеть.

Диагностика эбу эсуд лада гранта

Как выяснилось Гранта теперь диагностируется исключительно по CAN-шине. Контроллер в этом автомобиле стоит М74 CAN. В OBD разъёме даже 7 контакта нету, чтобы K-Line подключить. Соответственно, K-Line адаптером и прогами под него продиагностировать Гранту не получится.

С CAN – шиной умеет работать ELM – адаптер. Благо в гараже, помимо K-Line ещё и ELM 327 имеется и есть определённое количество программ и для K-line, и для ELM. Но с ELM тоже засада – программа OpenDiag Free работает с ELM – адаптером, но только по K-Line, с CAN – шиной работает только в коммерческой версии, ценник версии – 4500 руб.

Учитывая, что диагностика ЭБУ в среднем по городу стоит 500 руб, как-то не отважился пока ещё отвалить столько денег за коммерческую программу, тем более, что “допами” бортовой компьютер поставили. Ни разу правда им ещё не пользовался для диагностики, но, видимо, придётся его осваивать.

Диагностирование акпп

Диагностика коробки передач так же возможна, но ограничена самим ЭБУ Гранты. Да, можно применять профессиональные дорогостоящие автосканеры, но речь идёт о самостоятельной проверке.

С помощью адаптера и приложения на смартфоне можно посмотреть ошибки в трансмиссии, если они есть, то их расшифровка укажет на ту или иную неисправность коробки. Так же в режиме реального времени у коробки снимаются данные с датчиков температуры.

Ошибки АКПП:

P0720 «Датчик оборотов выходного вала неисправен» P0717 «Датчик оборотов турбины» P0706 «Селектор АКПП. Нет сигнала» P0705 » Селектор АКПП. Несколько сигналов одновременно» P0974 «Соленоид включения-выключения. Обрыв цепи» P0973 «Соленоид включения-выключения.

Цепь замкнута на землю» P0963 «Соленоид управления давлением. Обрыв цепи» P0962 «Соленоид управления давлением. Цепь замкнута на землю» P0740 «LOCK UP SOL(Open)» P0743 «LOCK UP SOL(GND short)» P17AB «L/C SOL(Open)» P17AA «L/C SOL(GND short)» P17AE «2-4/B SOL(Open)

» P17AD «2-4/B SOL(GND short)» P17B1 «H/C&L&R/B SOL(Open)» P17B0 «H/C&L&R/B SOL(GND short)» P1735 «INTER LOCK FUNCTION(1st)» P1736 «INTER LOCK FUNCTION(2nd)» P1737 «INTER LOCK FUNCTION(3rd)» P1738 «INTER LOCK FUNCTION(4th)» P0744 «LU CLUTCH(Lock-up)

» P1744 «LU CLUTCH(Slip Lock-up)» P0731 «Неправильное передаточное число АКПП на 1 передаче» P0732 «Неправильное передаточное число АКПП на 2 передаче» P0733 «Неправильное передаточное число АКПП на 3 передаче» P0734 «Неправильное передаточное число АКПП на 4 передаче» P17A1 «NEUTRAL FUNCTION(1st)

» P17A2 «NEUTRAL FUNCTION(2nd)» P17A3 «NEUTRAL FUNCTION(3rd)» P17A4 «NEUTRAL FUNCTION(4th)» P17A0 «NEUTRAL FUNCTION(Rev)» P0712 «Датчик температуры масла, низкие показания» P0713 «Датчик температуры масла, высокие показания» P0711 «Датчик температуры масла, завис» P0863 «Соединение по CAN шине (инициализация)» P062F «BACKUP MEMORY» P1701 «Напряжение питания контроллера»

Загорелся check engine на гранте?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Используем резервы lada granta 2190 методом прошивки эбу

Впервые сошедшая с конвейера в 2022 году Lada Granta моментально стала лидером по продажам в своем классе. Доступная цена, привлекательный набор опций и хороший выбор силовых установок – вот те плюсы, которые оценили отечественные автолюбители. Весьма привлекательна возможность выбора трансмиссии – это пятиступенчатая МКПП или автомат от японской компании Jatco на четыре скорости.

Подача топлива осуществляется по однотрубной магистрали под контролем электронной системы управления двигателем (ЭСУД), которая обрабатывает сигналы, приходящие от датчиков. В отличие от предыдущих моделей, здесь использован модуль Ителма 11186. По отзывам владельцев, он имеет несколько недоработанное ПО, которое может исправить только чип тюнинг Гранты на программном уровне.

Как доработка мотора может повлиять на ресурс двигателя уаз патриот?

Когда серийные возможности автомобиля УАЗ Патриот перестают устраивать его владельца, он начинает задумываться над тем, как можно изменить параметры двигателя авто без кардинальных вмешательств в его устройство. Существует несколько способов доработки ДВС, позволяющих сделать автомобиль более

Как отсоединить эбу приора?

Снятие и установка ЭБУ на Приоре Необходимо откручивать именно гайки крепления пластиковой планки, на которой и располагается контроллер. Когда обе гайки ослаблены, сдвигаем планку в сторону моторного отсека буквально на 1 см., после чего поднимаем ее немного вверх и отводим в сторону для снятия.

Как проверить массу на автомобиле

На самом деле только небольшая группа автомобилистов уделяет этому вопросу достаточно внимания. Остальные же начинают об этом задумываться, когда при включении вентилятора охлаждения или фар головного света начинают проседать обороты двигателя или при включении обогрева заднего стекла двигатель начинает труситься, передавая вибрацию по всему кузову.

Но даже на этом этапе многие ограничиваются банальным осмотром и подтягиванием гаек подключения масс на двигателе и кузове. Всё прикручено — значит всё в порядке.

Затем начинаются дергания автомобиля без всяких видимых причин, зависания оборотов холостого хода, пропуски воспламенения, глюки охранной системы и так дальше по накатанной, вплоть до отказа стартера в самый неподходящий момент. Но даже здесь многие не пойдут проверять массы, а побегут в магазин за новым стартером. Ведь провод на стартер целый и напряжение имеется, а он, редиска, не крутит.

Как сделать двигатель mercedes-benz w212 резвее?

Четвертое поколение E-класса семейства W212 от концерна Mercedes имеет прочную славу надежных и роскошных автомобилей. Один только модельный ряд бензиновых силовых установок насчитывает девять вариантов, а есть еще и дизельные – их шесть. С 2022 года машины могут комплектоваться четырехцилиндровыми

Как снять бардачок на лада гранта?

Бардачок Лада Гранта — одно из слабых мест бюджетного автомобиля. Порядок действий:

1. Открыть крышку бардачка.
2. Отжать защелки, удерживающие верхний край крышки бардачка.
3. Потянуть бардачок на себя, преодолевая сопротивление четырех фиксаторов.

Как снять фишку с эбу ваз 2114?

Как снять и установить электронный блок управления ваз 2114, 2113, 2115

1. При помощи отвертки откручиваем 3 самореза крепления правой накладки консоли панели приборов и снимаем ее.
2. Освобождаем фиксатор колодки с проводами
3. Отсоединяем колодку от ЭБУ.
4. При помощи ключа на 10 откручиваем 4 гайки крепления ЭБУ к кронштейну.

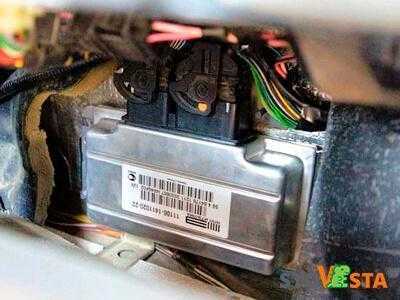

Как снять эбу лада гранта пошаговая инструкция

Для того чтобы снять ЭБУ Лады Гранта на потребуется выполнить следующий порядок действий:

1. Обесточиваем систему сняв клеммы с аккумуляторной батареи автомобиля
2. Контроллер ЭБУ находиться под бардачком под ногами у пассажира и спрятан под обивкой. Обивка крепится справа саморезом к кузову. Выворачсиваем этот винт.
3. Далее отводим обшивку от пола руками как показано на рисунке
4. Теперь отгибаем шумоизоляционный материал в сторону
5. Выкрутив гайки, отодвигаем ЭБУ от кузова.
6. Теперь сжимаем фиксатор скобы крепления жгута проводов и откидываем скобу.
7. Отсоединяем разъем от блока и аналогично отсоединяем второй жгут с проводами, после чего снимаем ЭБУ с автомобиля.
   Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Как узнать какая прошивка на гранте?

строка — версия прошивки. Чтобы определить прошивку комбинации приборов следует:

1. Выключить зажигание.
2. Нажать и удерживать кнопку сброса пробега.
3. Включить зажигание, двигатель не заводить.
4. Отпустить кнопку сброса пробега, когда начнется тест, а затем снова нажать и отпустить кнопку.

Как узнать какой эбу установлен на ладе гранта

Иногда модель Лада Гранта отождествляют с эксклюзивным автомобилем. Отчего ее наделяют таким статусом? Все просто. «Ладу» уникальным блоком управления, который именуется как «Ителма 11186-1411020-22» и не имеет возможности совмещаться с предшествующими модификациями «ВАЗ».

Первостепенным отличием данного модуля можно обозначить интегрированную «CAN-шину». Ранее выпускаемые модели для обеспечения передачи импульсов использовали «К-канал». Если задаться экспериментом и заменить «Ителму» на аналогичное устройство с функционалом в «К-канале», то в итоге приборы на панели непременно «уснут».

ЭБУ Ителма

В его основу положен алгоритм особого типа, формирование которого происходит на базе заранее интегрированного в память ПО. Это позволяет модулю осуществлять в реальном времени обработку сигналов от всех присутствующих в «ЭСУД» датчиков.

Процесс, связанный с обработкой потоковой информации, позволяет впоследствии осуществлять блоку управления корректирующие действия в отношении функционирования таковых систем:

2. катушки системы зажигания;

3. дроссельного механизма;

4. датчика-регулятора режимов холостого хода и пр.

Для возможности идентифицировать тип устройства в авто LADA Granta и прошивочную версию его ПО на корпусе нанесен специальный маркировочный код, позволяющий осуществить корректный подбор аналога при возникновении необходимости в замене, и в некоторых случаях требуется распиновка ЭБУ.

Какие режимы оптимизируются при чип тюнинге силовой установки гранты

Завод периодически производит некоторые корректировки по гарантии на сервисных станциях, но далеко не каждый пользуется этой услугой, а те, которые проходят гарантийное ТО – не всегда получают ее. В результате владельцы продолжают эксплуатировать заведомо неисправные автомобили, не подозревая, что достаточно откорректировать электронный алгоритм. Смысл изменения программного обеспечения ЭСУД заключается в оптимизации работы мотора и трансмиссии.

Режимы Lada Granta, требующие доработки:

• угол опережения зажигания;
• величина времени впрыска;
• системы контроля токсичности выхлопных газов;
• алгоритм определения октанового числа топлива;
• работа АКПП.

По желанию можно вывести из схемы второй датчик кислорода для дальнейшего удаления катализатора.

Какие эбу ставили на гранту?

Электронные блоки управления ( ЭБУ ) Лада Гранта

• 21126-1411020-90. Контроллер ЭБУ Январь 21126-1411020-90 (Итэлма) под АКПП с электронной педалью газа для Лада Гранта
• 11186-1411020-22.
• Э11183-1411020-62.
• 21126-1412020-00.
• 21126-1411020-08.
• 21126-1411020-67.
• 21127-1411020-58.
• 21127-1411020-39.

Какие эбу ставят на гранту

Не прошло и недели с того момента, как я забрал «исправную» Гранту из сервиса.

. и автомобиль вышел из строя вновь, причем совсем. Т.е. превратился в «недвижимость».

После уже предпоследнего ремонта, когда был заменен датчик скорости на МКПП, Гранта стала немного подглючивать — выключаться на ходу. Причем, это с моей точки зрения «немного», потому как за 3 с лишним года езды на ВАЗах довелось побывать в самых различных ситуациях. А здесь.

Думаете, стоило бить тревогу и ехать в СТО? Нет, друзья, эта затея не имела никакого смысла, потому что без воспроизведения проблемы у нас ничего не чинится. А гарантированно воспроизвести поломку — просто нереально, ведь глохла машина только после пары десятков километров езды по трассе и не каждый день.

Более того, Гранта буквально «вчера» из СТО вернулась с вердиктом «все хорошо, катайтесь дальше». Ну я и катался в ожидании, что либо «само пройдет», либо «сломается окончательно». Check Engine, кстати, загорелся только один раз, но потом сразу же потух.

В общем, самоизлечения не произошло. Где-то на 5-й раз после внезапного выключения ДВС заводиться вновь отказался. По инерции докатились до ближайшей автобусной остановки, чтобы запарковаться и никому не мешать. На дворе 19 марта, со двора СТО я выехал 13-го числа.

Погода была хорошей, до дома всего 3 км. Принял решение бросить Гранту на остановке и прогуляться, а все вопросы с эвакуацией «недвижимости» решать на следующий день.

Смеркалось. Гранта застрахована вдоль и поперек по КАСКО, так что не побоялся бросить ее на ночь на трассе

Какой блок управления стоит на гранте?

ЭБУ для современного автомобиля стал неотъемлемой частью. Таким устройством, маркируемым как «М74 CAN», наделена отечественная модель Лада Гранта.

Какой эбу стоит на гранте 2022 года?

ЭБУ 21126-1411020-67 — Лада Гранта, 1.6 л., 2022 года на DRIVE2.

Какой эбу стоит на гранте 2022 года?

Как выяснилось Гранта теперь диагностируется исключительно по CAN-шине. Контроллер в этом автомобиле стоит М74 CAN.

Какой эбу стоит на гранте 2021 года?

На Лада Гранта устанавливаются ЭБУ М74.

Какой эбу стоит на лада гранта спорт?

🌕 ЭБУ (мозги) на Ваз Гранта Датсун 21126-1411020-77 подходит к инжекторному двигателю Ваз 1.6, в. — настоящее время. Ваз Гранта Спорт 1.6 16 клапанов с электронным газом 21126-1411020-77. 18 авг. 2021 г.

Коды ошибок электроусилителя руля:

11 — Система исправна; 12 — Отсутствие сигнала оборотов двигателя; 13 — Неисправность датчика момента; 14 — Неисправность двигателя ЭМУР; 15 — Неисправность датчика положения рулевого вала; 16 — Неисправность датчика положения ротора двигателя ЭМУР; 17 — Неисправность бортсети автомобиля (ниже 10В либо больше 18В); 18 — Неисправность блока управления ЭМУР; 19 — Неисправность датчика скорости автомобиля.

Лада гранта – эбу

Лада Гранта – один из немногих отечественных автомобилей, который обладает электронным блоком управления.

Практичность и рациональность такого нововведения, а именно интегрирование ЭБУ М74CAN в систему автомобиля, отмечается рядом положительных факторов, которые, в свою очередь, отмечают владельцы Лада Гранта.

Также стоит отметить заметный недостаток, который заключается не в самом устройстве, а в плохой герметизации ЭБУ. В результате попадания воды в устройство, микросхема сгорает, что влечет за собой нестабильную работу двигателя, а Лада Гранта ЭБУ требует замены.

Единственным решением является замена самого ЭБУ, который, в свою очередь, находится напротив переднего пассажирского сидения, а точнее под бардачком, слоями обшивки и шумоизоляции пола.

Неисправности катализатора и их причины

Производители пишут, что срок службы нейтрализатора 100–150 тысяч километров. Но на практике проблемы могут возникнуть и при меньшем пробеге, особенно в больших городах, где часто приходится стоять в пробках.

В зависимости от особенностей эксплуатации, замена каталитического нейтрализатора может производиться раз в 3–7 лет.

Основной причиной неисправности становится выгорание слоя металлов, покрывающих соты. Это естественный процесс, в результате которого качество выхлопа ухудшается. Бортовой компьютер показывает горящий «чек», а в некоторых случаях и вообще не позволяет мотору работать, выключая зажигание.

Ускоряет процесс выгорания и некачественное топливо. Зачастую у бензина увеличивают октановое число путем добавки свинца, это усиливает нагрузку на катализатор, уменьшая срок эксплуатации. В ситуации с дизельным топливом выход из строя может ускорить сам владелец, используя в зимнее время добавки-«антигель».

В некоторых случаях причиной поломки может стать неисправный двигатель. При неправильно выставленном зажигании и проблемах в системе питания (последнее особенно актуально для дизельных двигателей) выгорание каталитического слоя ускоряется.

Соты каталитического нейтрализатора

Обзоры obd2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Обзоры диагностических сканеров для lada granta

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA GRANTA.

Предложения автомобилистам от компании revo technik

В конце XX века в Европе стали предлагать новую опцию для любителей мощи и скорости – chip-tuning. Этот вид доработки мотора не требовал вмешательства в его конструкцию, всего лишь делалась специальная прошивка для электронного модуля управления силовой установкой. Таким образом удается

Причины перепрошивки эбу

Некорректная работа системы может быть устранена методом перепрошивки

Гранта оснащена контроллером М74 11186-1411020-12. Его функционал значительно отличается от того, что устанавливали на автомобили ранее. Методы прошивки, которые можно было применять на других ЭБУ, здесь не действуют.

Автомобиль, настроенный на заводе, удовлетворяет требованиям автолюбителей и владельцев Гранта. Однако все же некоторые прошивают систему. И на это есть несколько причины:

• 8-клапанная Гранта не держит обороты, когда работает кондиционер;
• наблюдаются сложности в запуске холодного двигателя;
• некорректно определяются температурные режимы;
• остановки мотора;
• нехватка динамики;
• повышенный расход топлива.

Лада Гранта с автоматом уже на средних оборотах может испытывать различного рода трудности при выборе необходимой передачи. Гранта постоянно желает ехать на пониженных. В городском режиме при небольших транспортных потоках это некритично, однако в случае езды по трассе и в плотном потоке автомобилей при маневрах могут быть проблемы.

Некоторые автомобилисты жалуются на невозможность плавных переходов и слабую тягу, если мотор работает на низких оборотах. Здесь есть мнение, что контроллер изначально недоработан, а именно на заводе не просчитали параметрические характеристики. Эту ситуация поможет решить лишь прошивка.

Прошиваем эбу ителма м74 (лада гранта) своими руками

Программируется ЭБУ м7.4 очень легко, контакты для разрешения программирования “В2 и А4” выведены в первый разъём его не надо разбирать. Даже можно перешить не снимая с манины через OVD-2 разъём, но перед этим нужно подать 12v на эти два контакта “В2 и А4” и включить зажигание.

Для того чтобы самостоятельно прошить ЭБУ Ителма М74, которая как мы уже знаем установлено на Ладе Гранте необходимо выполнить следующий порядок действий:

1. Отключаем массу АКБ.
2. Снимаем блок ЭБУ. Разъемы отсоединяются вот так :
3. Изготавливаем вот такой “паук” (провода рекомендую подписать)
4. Подключаем разъемы:Разъем 1 (большой)
   J1 — отключаемое напряжение (К15) (12В) — второй выключатель
   B2 — разрешение программирования (12В) — первый выключатель
   A4 -разрешение программирования (12В) — первый выключатель
   Разъем 2 (Маленький)
   G2;G3;G4 — Масса (подключить можно на любой)
   H1;H2 — неотключаемое напряжение (К30)
   F2 — отключаемое напряжение (К15) (12В) — второй выключатель
   D2 — K-Line
5. вот ЭЛ. схема(многие пишут что прошивают, а схемы не где нет)

6. Не рекомендуется подавать напряжение одновременно на все провода ! Надо поэтапно через двойной выключатель.

7. 4-И так вся схема собрана и шнур KKL VAG-COM вставлен в USB ПК Вот последовательность подачи напряжения

• Подаём напряжение ( 12 в) на H1;H2 (накидываем кракадилы на АКБ)
• Включаем первый выключатель (разрешение программирования) B2 A4
• Запускаем программу WinFlashECU
  (-Выбираем М74, -выбираем номер порта на котором висит KKL VAG-COM -скорость выставить лучше минимальную)
• Далее включаем второй переключатель (который на “отключаемом напряжении”) F2 J1
• должна появится Связь с ЭБУ ( это показатель что схема собрана правильно )
• Потом сохраняем на своём компе копии вашей “проши и иммо” жмём
• Чтение ЕЕПРОМ и Чтение ЭБУ на всякий случай (заодно проверяем как всё работает)
• кода копирование закончилось
• нажимаем Программирование ЭБУ ищем нужную прошивку на компе и загружаем

Внимание ! может выскочить окошко что данное ПО не для этого ЭБУ всёравно жмём “ОК”

Прошивки эбу:

У серийных прошивок стоит обозначить на оптимизированную динамичную версию для 1,6-литровой 8-клапанной Гранты с контроллером «М74» и норме уровня выброса отработанных газов «ЕURO-2».

Чип-тюнинг ECU позволяет физически отключить второй датчик кислорода («лямбд зонда») вместе с катализатором. Если реализовать данную версию прошивки, то это приведёт к значительному росту динамических возможностей Гранты.

Чтобы узнать, какая прошивка у блока управления используют приложение OpenDiag, совместно с диагностическим адаптером подключаемому к OBD2 разъему.

Расположение эбу у гранты:

«Мозги» располагаются в нижней части передней панели, а точнее под бардачком. Лучше будет видно, если смотреть с пассажирского сиденья. ЭБУ скрыт шумоизолячией и обивкой, поэтому достать его будет не просто.

Самодиагностика

На Гранте в ECM с контроллером М74 встроена самодиагностика, которая определяет неисправности. ECM выявляет проблему, далее загорается «Check Engine» и начинается идентификация ошибки. Далее затем код сохранятся в памяти, и показывается на приборную панель.

Сколько стоит блок управления на калину?

Контроллер ( ЭБУ ) 11194-1411020-30 на Калину 7 850 р.

Способы диагностики эбу и ошибок на лада гранта через obd2

С помощью приборной панели (бортового компьютера). Процесс описан в инструкции по эксплуатации авто.

Сущность и преимущества чип тюнинга. технология и сроки его выполнения на примере поло-седан.

Многие автолюбители желают превратить свой серийный автомобиль в спорткар. Для этого они устанавливают эксклюзивные обвесы, изменяют форму капота, устанавливают турбоглушители и заменяют прочие детали авто. Однако таких изменений недостаточно. Улучшить динамику автомобиля, повысить его мощность

Целесообразность программного вмешательства в эсуд mazda 6. подвергается ли репрограммингу новая генерация?

Заядлые автомобилисты всегда ищут дополнительные ресурсы для увеличения тягово-скоростных характеристик. На современных автомобилях самым простым способом повышения мощности является корректировка основных параметров заводской прошивки. Почти каждый сервис предлагает провести подобную операцию для

Эбу автомобиля лада гранта – программное обеспечение на страже безопасности

Блок управления, или контроллер – это своего рода “мозговой центр” любого автомобиля, оснащённого различной электроникой. Он принимает сигналы от датчиков, которыми оснащены все важные объекты автомобиля, начиная от топливной системы и заканчивая колёсами.

Затем происходит обработка данных, позволяющая ЭБУ эффективно управлять двигателем и обеспечивать ему безопасную работу. Именно в неполадках контроллера таится наибольшая опасность для водителя, ведь ошибка в количественных показателях, сбой в системе подачи топлива или даже нарушение климат-контроля могут привести к угрозе жизни и здоровья.

Электронный блок управления двигателем лада гранта

В каждой машине есть — электронный блок управления. Он управляет работой исполнительных механизмов двигателя, основываясь на показаниях связанных с мотором датчиков.

От ПО блока управления и его работы зависят комфорт поездок и динамические показатели авто. Оба аспекта можно улучшить, проведя чип-тюнинг автомобиля.

На Лада Гранта устанавливаются ЭБУ М74.5, ЭБУ М74 и М74М. Какой именно блок идет в комплектации зависит от года выпуска и двигателя. ПО у разных типов блоков разное, прошивки не взаимозаменяемые.

Самое слабое место любого блока управления Лада Гранта – негерметичность и место установки. ЭБУ находится под бардачком, за обивкой салона.

При таком месторасположении влага может попасть внутрь блока. Распространенные проблемы:

• Антифриз попадает в ЭБУ если течет отопитель салона.
• Вода из-под капота заливает блок если рассыхается резиновая заглушка.
• Вода также может попасть на ЭБУ если забьется дренажное отверстие внизу лобового стекла.

Если внутрь блока попадет жидкость, то он выйдет из строя и двигатель будет невозможно запустить. Если это произойдет во время поездки, то последствия предугадать трудно. Но ЭБУ точно будет работать некорректно и не позволит комфортно продолжить поездку.

Чтобы избежать таких неприятностей нужно защитить блок от попадания жидкости.

Что нужно сделать:

• Загерметизировать заглушку, которая ведет к ЭБУ из-под капота.
• Регулярно чистить дренажные отверстия.
• Перенести блок управления ближе к подушке безопасности пассажира.

Этих трех действий достаточно, чтобы защитить ЭБУ от влаги.

На Лада Гранта устанавливаются блоки трех типов. М74, М74.5 и М74М.
Все блоки изготавливаются НПП Итэлма

М74 изготавливался и устанавливался на авто до 2022 года выпуска. ПО разрабатывалось для него АвтоВАЗом. В зависимости от года выпуска было 5 аппаратных реализаций блока, и более 50 видов ПО для них, но принципиальных различий для водителя между ними нет.

М74.5 изготавливался и устанавливался на авто до 2022 года выпуска. ПО разрабатывалось для него НПП Итэлма. Встречается не часто, только на автомобилях с мотором 21127. Сильно отличается от М74, общего только внешний вид и разъемы.

М74М начали устанавливать на Ладу Гранту с 2022 года. ПО для него разрабатывает АвтоВАЗ.
Блок является клоном блокам М86 который устанавливается на Лада Веста, Хрей и Ларгус. Отличия только в разъеме.

У всех блоков очень слабая защита от угона, злоумышленнику крайне легко ее обойти и завладеть автомобилем.

Самое простое решение проблемы – установить сейф на блок управления. Тогда злоумышленник не сможет быстро подменить блок управления или отключить штатную охранную систему. Так же сейф частично защитит блок от попадания в него влаги.

Лада Гранта – довольно популярная модель АвтоВАЗа. И чем больше ее покупают, тем чаще она привлекает внимание злоумышленников. Поэтому мы советуем отнестись к безопасности машины серьезно и защитить ее от угона.

Сейф на блок управления не дает 100%-ой гарантии, что преступник не сможет уехать на автомобиле. Но заметно увеличивает нужное для обхода противоугонной защиты время.

Чтобы дополнительно обезопасить авто можно также установить сигнализацию и механическую защиту от угона. Все необходимые аксессуары вы сможете приобрести в нашем магазине.
