Не работают поворотники

Столкнулись с проблемой, когда не работают поворотники на вашем автомобиле? Это распространенная неприятность, которая может вызвать много хлопот. Первым делом проверьте предохранители — часто они являются причиной. Если предохранитель в порядке, следующим шагом будет проверка реле поворотников. Этот элемент может выйти из строя и требует замены.

В этой статье:

Все современные автомобили оснащаются световыми устройствами, призванными указать остальным участникам движения, в какую сторону будет разворачиваться транспортное средство. Их еще называют световыми указателями поворота. Работают они, как все наверняка знают, в прерывистом режиме. Как раз за прерывание их работы отвечает специальное реле, в устройстве и неисправностях которого мы попытаемся разобраться.

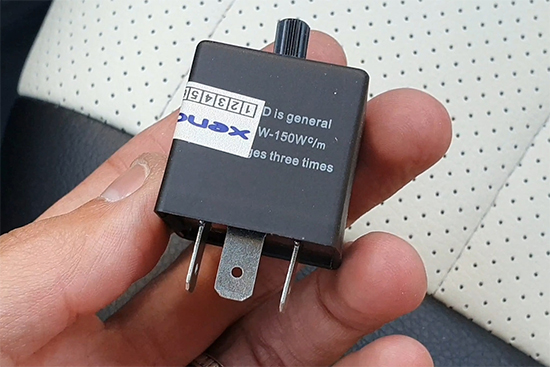

Реле поворотов — небольшой, но крайне важный компонент системы светового оповещения авто. Оно позволяет водителю быть более предсказуемым для других участников движения, что, разумеется, наилучшим образом сказывается на безопасности движения и в некоторой мере на комфорте. При выходе реле из строя проблему игнорировать ни в коем случае нельзя. К счастью, реле не относится к дорогим компонентам световых систем, так что автолюбитель может практически без ущерба для бюджета взять сразу два устройства — второе будет лежать в багажнике, гараже или дома про запас. Именно так мы и советуем поступать.

//www.youtube.com/embed/na5pe-dgFdo

Почему могут не работать поворотники в машине

Поворотные огни на авто могут не работать по разным причинам. Разберем наиболее часто встречающиеся:

Во многих случаях поворотники могут работать в штатном режиме, но при включении они издают щелчки. Это не является неисправностью, но может отвлекать водителя. Причина – окисление контактов реле, которые нужно тщательно зачистить либо установить новые.

Почему могут не работать поворотники в машине

Аварийные сигналы и сигналы поворотов — то, без чего движение транспортного средства представить себе крайне сложно. Ведь они призваны сигнализировать о намерениях водителя и являются одной из составляющих, отвечающих за безопасность на дороге. Порядок пользования световыми сигналами определен в ПДД. Если сигналы отказали в процессе движения, тогда водитель должен обозначать свои маневры сигналом руки и как можно быстрее добраться до стоянки или СТО. Неисправности данной группы являются критическими.

Почему важно обеспечить исправность аварийки и сигналов поворотников

Производители транспортных средств уделяют особое внимание данным узлам авто по таким причинам:

Какие неисправности могут возникнуть?

Неисправности могут быть следующих типов:

Световой и звуковой контроль должны быть обеспечены обязательно, производители знают об этом, ведь система действительно является важной. К признакам неисправности данных систем относятся:

Рассмотрим наиболее частые неисправности авто, а также пути их устранения.

Это тот элемент, который до недавних пор являлся основным в системе аварийных сигналов и поворотников в авто. Ранее применялись реле поворотов с биметаллической пластиной, сегодня они уже не так актуальны, правда в некоторых грузовых авто применяется он до сих пор. Наряду с небольшой ценой этого элемента есть еще определенные преимущества, которыми может похвастаться этот элемент, а именно его высокая надежность и простота конструкции, которая обеспечивает ремонтопригодность.

Центральной частью схемы есть биметаллическая пластина — когда водитель включает аварийку или поворот эта пластина пребывает в не нагретом состоянии и отвечает за замыкание цепи сигнальных ламп и они включаются. Затем биметаллическая пластина нагревается — это происходит по мере протекания тока по ней, в результате этого пластина меняет свою форму (она начинает изгибаться).

Сейчас в системах применяются другие реле. Речь идет о реле со встроенной схемой. Такие схемы не настолько надежны и выходят из строя нередко. В современных авто в приборной панеле установлен дополнительный зуммер, он отвечает за дублирование индикаторов поворотов. Реле такого плана не ремонтопригодны и в случае их выхода из строя необходимо выполнять замену.

Переключатель поворотов тоже второстепенным не назовешь. Он отличается надежностью, однако выходит из строя довольно часто, ведь в условиях городского ритма движения включается очень часто.

Чтобы выполнить замену переключателя поворота надо снять для начала кожух из пластмассы, который отвечает за защиту рулевой колонки. Переключатель может быть установлен на защелки или винты. Демонтаж данного устройства не будет сложно выполнить.
Выполнять ремонт смысла нет, лучше сразу заменить элемент на новый.

Неисправности ламелей, ламп и проводки

Обнаружить место повреждения электропроводки крайне сложно, ведь система отвечает за обслуживание задних габаритных огней. Провода к этим огням идут через весь салон авто и часто они расположены на двери багажника. Чаще всего электропроводка повреждается в таких местах:

Если есть проблема с одной из ламп, то для начала надо ее прозвонить, если окажется, что она исправна, то надо будет поджать контакты гнезда, куда вставляется лампочка, и ламели.

Сегодня в авто часто используются светодиодные излучатели. Они отличаются надежностью, однако в светодиодной линейке часто происходит их выход из строя. Если такое произошло, то лучше сразу обратиться к специалистам для проведения ремонта.

Выключатель аварийной сигнализации

Если выключатель вышел из строя, включая поворот можно будет наблюдать мигание всех ламп. В некоторых машинах реле поворотов находится на аварийной кнопке. Кнопка относительно дешевая, поэтому если она вышла из строя, то лучше просто сразу заменить ее.

Неисправность в блоке управления кузовом

Блок управления кузовом — узел авто, который отвечает за работу поворотников и аварийки. Такой подход призван обеспечить централизованный контроль. Однако он усложняет ремонт системы. Ведь в таком случае без компьютерной диагностики обойтись не выйдет и для решения проблемы надо будет влезать в блок управления кузовом. А это, как вы догадываетесь, то еще удовольствие в плане цены за работу. То, где участвует “мозг авто”, стоить дешево просто не может.

Предохранители, которые обеспечивают обслуживание системы аварийной сигнализации и системы поворотников, выходят из строя крайне редко. Если они перегорели, то надо проверить исправна ли проводка, все ли в порядке с контактными ламелями ламп и т.д.

Причины и наиболее частые варианты неисправности

Ниже приведем вам перечень неисправностей и их причин (однако сразу делать какие-то выводы идея не из лучших, ведь проблемы могут крыться и в другом):

Если проблема есть, то игнорировать ее нельзя ни в коем случае. Без сигналов передвигаться что по городу, что на трассе запрещено и небезопасно. Если в вашем случае ремонт уже не поможет и необходимо выполнить замену указателя поворота, тогда переходите в наш онлайн-каталог. У нас есть огромный выбор различных позиций для авто разных марок и моделей, среди них в том числе:

Мы гарантируем безупречное качество поставляемой на рынок продукции. Все позиции из каталога являются оригинальными, а цена на них остается более чем доступной для потребителей из Украины. Мы предлагаем своим клиентам наиболее выгодные условия сотрудничества, сюда относятся также разные способы оплаты и доставки заказанной продукции. Отдельно следует отметить, что в нашем магазине есть огромное количество других полезных вещей для вашего “железного коня”, поэтому в одном месте можно заказать сразу все, сэкономив таким образом на доставке. В нашем магазине для вас доступны также амортизаторы крышки багажника, рулевые тяги, защитные сетки радиатора и многое другое.

Стоит отметить, что у нас работает высококвалифицированный персонал, поэтому если вдруг у вас возникнут сложности с подбором оборудования для авто — смело обращайтесь к менеджером. Они помогут подобрать нужную позицию и проконсультируют по всем вопросам.

Просмотр полной версии : Не работают поворотники слева.

Левый поворотник или правый, неважно, потом не работает, если совпадает его включение с включением поворотников с автозапуска, или просто включить аварийку, и не выключая ее-включить поворотник. Обычно перезапуск мотора помогает (выкл-вкл зажигания), если нет, снимите клемму с аккума минут на 10-15.

снимите клемму с аккума минут на 10-15.
Я вот тоже уже об этом думаю, что нужно попробовать снять клемму минут на 10. Спасибо. А аварийка и перезапуск не помогают более.

Седня проверю тогда, о результатах отпишусь.

В общем бес толку. Снимал клеммы с акб на час. Что ещё можно посмотреть? Переключатель работает, потому что иногда поворотники срабатывают — одиночная вспышка и всё.

Если при включении аварийки все работают, то переключатель накрылся

Похожая проблемма, только у меня вообще не работают (разве что когда сигналка постановка/снятие, но там свое реле как я понимаю). Полезу в блок ВСМ проверять ключи.

Предохранители как я понимаю, проверены? И еще-в поворотниках светодиоды случайно не стоят ? Они могут закоротить, может, защита какая есть у нас, на форде есть такое. После замены лампочки надо сбрасывать ошибку, пока не сбросишь, не горит поворотник или фара.

Мне кажется, дело в плохом контакте. Пройдите с тестером все разъёмы. Начните с рычага.

А где бы электрическую схему взять? С рычага ведь не на прямую идут к поворотникам провода? Хотя если в Дастере нет реле для поворотников может и напрямую))
Заметил сегодня такую особенность — поворотник срабатывает лишь единоразово после вкл/выкл аварийки, либо после перезапуска двигателя.

Тогда переключатель, его снять можно довольно просто и проверить

Проверю тогда. Если механических повреждений не обнаружу там нигде, подскажите, пожалуйста, какие провода на колодке подходящей к переключателю необходимо будет перемкнуть, чтобы проверить работу левого поворотника, чтобы понять в переключателе ли дело?

По схеме ниже — А7 и А6 — для левого поворотника, А5 и А6 — для правого поворотника.

Визуально каких-либо дефектов нет.

Пробуйте замыкать через тестер или лампу.

Я правильно понимаю, что перемкнуть необходимо вот эти два провода?

Перемкнул А7 и А6 и поворотник мигнул 1 раз и всё, снял перемычку и снова поставил, поворотник не сработал. Снова убрал перемычку и вкл/выкл аварийку, снова поставил перемычку и поворотник снова мигнул 1 раз. В общем всё то же самое что и с переключателем.
Что ещё можно глянуть?

Сейчас покапал эту тему в интернете. Как запчасть»реле поворотов Рено Дастер» существует и есть в продаже. Но вот где находится информации нет. Если управляется через блок, то за чем продают реле?
А так, данная неисправность похожа на неисправность реле.

Я изначально тоже полагал, что это контакты реле залипают. Но опять же если это реле, то почему есть зависимость от аварийки и перезапуска двигателя?

В интернете есть случаи с такими же симптомами, которые вылечили заменой реле.

В интернете есть случаи с такими же симптомами, которые вылечили заменой реле.
Спасибо!! Буду искать реле. Отпишусь.

В общем не нашёл никакого реле. Придётся наверно менять блок ВСМ(((

В общем подразобрался — если этот десятизначный индекс совпадает, то и все остальные символы совпадают. Заказал блок. Как придёт, нужно наверно будет микросхему снять с моего блока и поставить на новый.

Сегодня пришёл ВСМ. Я его сразу переставил без перепайки пока. Попробовал машину завести, заводится, но сразу глохнет. На панели приборов быстро мигает лампа блокировки запуска двигателя (вроде так называется). Правый поворотник мигает, левые поворотники не мигают, но мигает очень быстро сигнальная лампа на панели приборов. В общем поставил ВСМ старый обратно.
Я так понимаю, что перепаять необходимо вот этот электронный компонент (красным на фото отметил). Буду искать человека, который сможет это сделать, самому полагаю, что не получится.

Нет ли неисправной лампы в цепи левых поворотников ? Сигнальная лампа мигает часто не просто так. А новый блок надо с чипами в ключах связывать.

Блин, просто плюс подать на цепь поворотников через лампу не пробовали ?
С отключенным блоком, конечно.

Блин, просто плюс подать на цепь поворотников через лампу не пробовали ?
А зачем? Вы полагаете, что дело может быть не в блоке ВСМ?

Да, проверьте цепи поворотников, может, закорот где, или обрыв. Обрыв если есть-кабель-трекером поискать

Да, проверьте цепи поворотников, может, закорот где, или обрыв. Обрыв если есть-кабель-трекером поискать
Поворотники в режиме аварийки ведь работают.

Проверьте, правильно ли они работают в режиме аварийки, может, вполнакала через замкнутый кусок цепи и все ли лампы мигают.

Вот на схеме https://triptonkosti.ru/7-foto/shema-povorotov-reno-daster-90-foto.html видно, что поворотники управляются подачей массы на разъемы 28 и 26 блока управления. Аварийка же работает при подаче какого-то сигнала (возможно массы) на разъем 33. Таким образом, делаем вывод, что при включении левого поворота масса нормально не доходит до управляющего вывода (точно неясно, но похоже это 26)

Так вы же не проверили то, что я писал выше

Я всё-таки решил начать с блока. Потому что знаю, что с проводами если начну разбираться будет куча вопросов скорее всего. Вот. Сейчас тогда попробую с проводами разбираться. Огромное спасибо за схему!!

———- Сообщение добавлено в 15:35 ———- Предыдущее сообщение размещено в 15:29 ———-

При включении аварийки все поворотники мигают. Вроде одинаковы все по мощности света.

———- Сообщение добавлено в 15:41 ———- Предыдущее сообщение размещено в 15:35 ———-

На колодках должен быть ключ, указывающий вывод 1

Понять бы что дальше, так сказать))))
Откуда вести счёт и куда)
Если обладаете такими знаниями, поделитесь, пожалуйста. Думаю, что не только мне будет интересно.
Я вопрос задал подобный в сервисе соответствующем, вообще никто ничего толком не сказал.

Посмотрите тут (https://automotokvadro.ru/voprosy/blok-komforta-daster-raspinovka)
А вообще найдите лучше нормального автоэлектрика, нужно проверять версии, проверить провода кабель-трекером

———- Сообщение добавлено в 08:54 ———- Предыдущее сообщение размещено в 08:38 ———-

По схеме ниже — А7 и А6 — для левого поворотника
А интересно эти провода до самого блока ВСМ идут не меняя цвет и толщину или куда-то до него заходят?

Там уже топикстартер ведет переписку

Пока так и не занимался проблемой поворотников. Но на днях левая сторона перестала работать даже от аварийки. Но работает когда ставишь/снимаешь с сигналки. Вот такие дела.

Сегодня отключил все (все большие колодки с толстыми проводами) колодки от блока сигналки, но увы поворотники слева так и не заработали.
Пришла идея — а что если их подключить в обход всей штатной схемы? Т.е. взять реле подходящее, к нему на управляющую катушку кинуть провода непосредственно от переключателя и кнопки включения аварийки?
Ещё вопрос — кто знает что это за реле (желтое) под приборкой (фото)?

А если все колодки отключить и подать напряжение именно на левые поворотники без всякого релейного управления? Очень похоже на какой то коротыш, но тогда бы предохранитель перегорал .Но все равно нужно от чего то плясать для начала.

———- Сообщение добавлено в 21:48 ———- Предыдущее сообщение размещено в 21:38 ———-

Ну так их всего 3 зеленых! Один на левые 9 второй на аварийку33 и 3ий на правые 8,можно поробовать поменять местами 9ый и 8ой что бы напроч проводку исключить, хотя аварийка то работает! Или уже перестала на левую сторону?

Колодка, как я понимаю, эта (зеленым обвел) или белая?

Вызванивать от лампочки к проводу.Хотя конечно по симптомам вроде как БУЭ виноват,типа тот кусок эл ключа что отвечает за сигнал от переключателя в режиме лев поворота, потому что когда сигнал приходит на провод 8-33 все поворотники работают, а вот ключ от провода 28 или 29 в зависимости какой из них за вкл левого влияет- касячит.Именно с этим и связано разовое мигание левого поворотника.Но я как понимаю замена не помогла?

Вызванивать от лампочки к проводу.
Спасибо! Попробую. Отпишусь.

если местами поменять и если перестанет работать правый то точно ключ от переключателя. Те тот который дает команду от переключателя на левую сторону а не от аварийки.

———- Сообщение добавлено в 23:24 ———- Предыдущее сообщение размещено в 22:58 ———-

Можно по другому,допустим провод 28 отвечает за подачи команды на вкл лев поворота, если его замкнуть на массу те взять и поробовать 28 и 29ый их проще вычислить а потом поменять местами 9ый и 8ой что бы исключить и выключатель и проводку до поворотников.

Прям сейчас проверяю. В общем оголил все 3 зелёных провода. Проверил каждый, но лампочка не загорелась ни от одного. Включал и левые и правые поворотники и аварийку. Как проверяю — один конец жилы подключаю собственно к зеленому проводу, другой конец к одному из контактов лампочки, второй контакт лампочки к кузову (оголенному от краски разумеется). Все контакты прочно скрепляю, поэтому слабый контакт исключён.
Лампочку взял от плафона, предварительно проверив и лампочку и провод на работоспособность.
Что ещё. Лампочка загорелась лишь от зелёного провода, который приходит на белую колодку ВСМ (НЕ эти три которые у меня оголены на фото и приходят на чёрную колодку, а другой который приходит на чёрную колодку).При включении аварийки лампочка начала мигать.

Правильно ведь я проверял? Но почему тогда лампочка не загорелась?))
Такое ощущение, что сигнал с ВСМ идёт не на непосредственно поворотники, а на реле и потом уже на поворотники, иначе почему лампочки не загорались.

Такое ощущение, что сигнал с ВСМ идёт не на непосредственно поворотники, а на реле
Ну по схеме реле нет, те их функцию выполняет БУЭ, я так понял мигала лампочка от провода 2 зеленого? вот его роль не понятна если конечно нет ошибки на самой схеме ,почему он подключается только к правым лампам поворотов как бы дополнительно (который от переключателя аварийки).А прдохранитель Ф19 целый?

———- Сообщение добавлено в 16:36 ———- Предыдущее сообщение размещено в 16:22 ———-

Можно попробовать отсоединить колодку, от акума, подать + на провода 9 а потом 8 должен загореться повротники с разных сторон в соответствии, Это что бы убедится что нет реле, Но его на 99% нет .Если верить схеме. На 33 не подавай 12В
А еще лучше взять самы дешманский тестер(так безопаснее случайно не ткнешь 12 в неправильное место:) и прозвонить от зеленого провода 8 и 9 до ближайших ламп поворота ,+точно узнаешь где 8 и 9 отвечающие за правую и лев сторону.

я так понял мигала лампочка от провода 2 зеленого
Что за провод «2»?

А прдохранитель Ф19 целый?
Преды которые слева в салоне, да, все целые.

А еще лучше взять самы дешманский тестер(так безопаснее случайно не ткнешь 12 в неправильное место и прозвонить от зеленого провода 8 и 9 до ближайших ламп поворота ,+точно узнаешь где 8 и 9 отвечающие за правую и лев сторону.
Пробовал сегодня — провод брал от правого бокового поворотника, все три провода зеленых при прозвонке, на сколько помню показали сопротивление (контакт).
Я че думаю — может тупо разрезать тогда по одному проводу возле колодки к ВСМ, т.о точно найду какой провод идёт к левым поворотникам и уже на него подам напряжение.

———- Сообщение добавлено в 00:14 ———- Предыдущее сообщение размещено в 00:10 ———-

Кстати при включении аварийки заработали все лампочки поворотников. В общем это зависит от положения блока ВСМ в пространстве)) Надо будет микросхему перепаять обратно на родной блок ВСМ. Всё равно это не из-за него как оказалось.

В общем это зависит от положения блока ВСМ в пространстве))
Это как?

ну если он на своём посадочном месте стоит (+/-) то, машина может не завестись, либо аварийка и поворотники могут вообще не работать, либо лишь правые поворотники. Видимо где-то в самом ВСМ контакт слабый. Но дело не в нём в плане неработоспособности поворотников с левой стороны.

Не фига себе! так может в этом и дело, где то контакт не в порядке?

Не повезло что к дурикам авто попал в плане сигналки!
Но поздравляю что Победил! И схема значит не правильная!

Как правило все бывает просто. Потому изначально проверяем все простое, а потом уже мозги и т.д.
Мои поздравления, что докопался!

Если все колодки от сигналки снимал и не помогало, значит, этот провод коротит где-то на кузов.

Может просто подсаживать сам БУЭ и он уходит в защиту. Он же куда то был подключен, и не согласован по сопротивлению(току).

Устройство электронного реле

Чтобы лучше понимать принцип работы электронного реле, лучше разобраться с особенностями электромагнитно-теплового реле. Вот например: в первом устройстве нихромовой нить есть, но во втором ее функции выполняет электронный ключ. Во всех электронных реле можно разделить два компонента:

Вышеуказанный электронный ключ имеет в своей основе микросхему или множество транзисторов, на профессиональном языке еще называемых дискретными элементами. Такая основа образует цепи управления и задающий генератор. А все ради одного: подача и снятие напряжения с обмотки уже знакомого нам электромагнитного реле.

Работает система относительно просто. Как только на реле подается напряжение, в работу включается . Он формирует управляющие импульсы определенной частоты, которые подаются на цепи управления. Последние подают или прерывают ток, поступающий от обмотки реле. Когда в обмотке действует ток, якорь реле притягивается, тем самым замыкая пару контактных группы. В этот момент указатели поворотов и сигнальная лампочка загораются. Как только ток прекращает свое действие, якорь отходит в свое начальное положение и обе контактные группы размыкаются. Электронные реле все же вытеснили своих электромагнитно-тепловых «собратьев». Тому есть несколько причин, о которых ниже. А пока советуем обратить внимание на изображение — это схема, в которой реализовано реле поворотов. Понимание схемы окажется полезным при ремонте сломавшегося реле.

Дело в том, что электронные реле практически не подвержены действию как внешних, так и внутренних факторов. Их электромагнитно-тепловые предшественники со временем сильно нагревались, что приводило к изменению параметров отдельных токопроводящих элементов. Кроме того, электронные реле потребляют очень мало энергии — в случае нагрева нихромовой нити энергии требовалось куда больше. Такое реле попросту надежнее и его легко ввести в систему с аварийной сигнализацией.

Подробнее об электромагнитно-тепловых реле

Такое реле призвано быть простым и надежным, хотя недостатков оно не лишено. Владельцы некоторых особенно старых автомобилей ВАЗ меняли его от силы один-два раза. Все дело в надежной конструкции реле, являющейся своеобразной метаморфозой устройств, использующихся в промышленных установках. Ключевыми элементами такого реле являются следующие:

Контактных групп две, причем первая отвечает за замыкание цепи контрольной лампочки поворотников авто на приборной панели, а вторая группа — непосредственно за цепь лампочек указателей поворота. В нормальном состоянии цепь указателей поворотов нормально разомкнута, т.к. якорь контактной группы оттянут . Нить зафиксирована на изоляционном материале, из которого также выполнена площадка для установки сердечника. В этой же нити действует ток — она подключена к цепи выключателя указателей.

Работает электромагнитно-тепловое реле по довольно простому принципу. Как только поступает сигнал о вхождении в поворот, цепь замыкается. В цепь входят лампочки поворотников, обмотка реле, резистор и нихромовая нить. Резистор нужен для уменьшения тока. Как только материал () начинает нагреваться, выполненная из него нить начинает растягиваться. Так как якорь оттянут нитью, постепенно увеличивающейся в длине, он сможет замкнуть контактную группу спустя некоторое время. Теперь ток начинает действовать в обход как нихромовй нити, так и резистора — он попросту начинает «течь» в обход участков с большим сопротивлением. Это означает, что лампы указателей поворотов начинает гореть не в пол накала, а в полную силу. Здесь важно отметить, что нихромовая нить нагревается и остывает очень быстро. За счет этой ее особенности лампы могут мигать 60-120 раз в минуту. Как читатель наверняка догадался, размыкание контактов обусловлено тем, что нить успевает быстро остыть и оттянуть якорь от сердечника. При подаче сигнала все повторяется.

Зачем же в реле предусмотрено две контактные группы? Все очень просто. Дело в том, что одно положении контактной группы напрямую влияет на работу второй контактной группы. Как только контакты первой группы разомкнуты, якорь во второй группе не может ее замкнуть. Когда сила тока возрастает и нить растягивается, первая контактная группы замыкается, что является условием для притяжения якоря во второй группе. Как результат, мигать начинают и указатели поворота, и сигнальная лампа, установленная на приборной панели.

Что касается звуковых сигналов, то и здесь все просто: якорь замыкает и размыкает цепь не плавно, а довольно резко, вследствие чего водитель и пассажиры могут слышать . Это особенность работы электромагнитных реле, которая позволила сэкономить на дополнительных устройствах звукового оповещения. Корпус реле выполнен из металла и имеет цилиндрическую форму. На дне цилиндра находится уже упомянутая площадка, имеющая изоляционные свойства. Через нижнюю часть площадки выводятся контакты, которые должны быть включены в цепь указателей поворотов.

Поиск нового реле

Если вариант с ремонтом сломанного реле вам не подходит, то стоит сразу же приступить к поиску нового устройства. На самом деле это решение является самым простым и надежным, хотя пытливый ум автолюбителя и тягу к экспериментам он не удовлетворит. Новое реле стоит небольших денег, а на современном рынке автозапчастей нетрудно будет найти подходящий аналог. Вести поиски можно по:

Практика показывает, что сегодня автолюбители все чаще ищут нужные запчасти по параметрам своего транспортного средства. В частности, важны , и . Современные интернет-магазины с их кросс-базами кодов позволяют быстро подбирать как оригинальное реле, так и его аналоги. Особняком стоит подбор реле по ключевым параметрам, часть которых мы указали в предыдущем пункте. При поиске по параметрам самого реле легко ошибиться (а то и вовсе не найти полную документацию), но в случае успеха вы сможете найти или тот же оригинал, или полностью идентичный ему аналог.

Немного о функциях реле поворота

Реле поворота имеет несколько названий. Это и прерыватель тока, и реле-прерыватель указателей поворота, и просто реле поворота. Во всех случаях речь идет об электронном или же электромагнитно-тепловом приборе, отвечающим за замыкание и размыкание цепей световых указателей. Во время их работы световой сигнал то формируется, то гаснет до вхождения транспортного средства в поворот и во время его осуществления. Отсюда можно выделить 4 функции прерывателей:

Для полного понимания работы реле-прерывателей стоит рассмотреть как современные устройства, так и их предшественников. Что касается последних, то в качестве последних возьмем , которые устанавливались на классические автомобили ВАЗ. Более современные электронные прерыватели стоят на всех современных автомобилях, так что брать в качестве примера конкретное устройство с конкретной модели автомобиля нет смысла.

Ремонт и замена реле поворотников

Для начала стоит определиться с тем, где реле поворотов установлено. В одних автомобилях его можно найти прямо за приборной доской — оно расположено чуть правее. В других авто реле устанавливается прямо в монтажном блоке. Если вы не уверены в том, где именно находится устройство и как оно крепится, подготовьте следующие инструменты:

Как только реле было демонтировано, проверьте состояние проводки и контактов. Если есть желание осуществить ремонт реле, то необходимо сделать следующее:

Если вы всерьез настроены отремонтировать старое реле, то вам понадобится реле-донор с теми же характеристиками. Причем случайно найденное в магазине реле не подойдет. Придется найти родного устройства и подходящего донора. К несчастью, многая информация о ремонте реле, равно как и техническая документация, может быть найдена только на англоязычных сайтах. В первую очередь вас должна интересовать такая графа как “Characteristics” и ее следующие пункты: Contact Rating; все 3 параметры Max. switching; Operate Time; оба параметра Endurance; Initial Insulation Resistance. Также обратите внимание на таблицу Coil Data. Чем больше будет совпадений с параметрами вышедшего из строя реле, тем дольше оно прослужит после ремонта с использованием компонентов донора. Также отметим, что если вы хотите адаптировать имеющееся реле под использование в цепи со светодиодными поворотниками, без пайки никак не обойтись. В этом случае лучшим решением будет подрезание цепи измерения тока и пайка дополнительного многооборотного резистора, хотя можно обойтись и обычным резистором для шунта — подходящий будет сложнее найти, но он тоже подойдет.

Неисправности реле поворотов

Очевидным признаком неисправности реле являются неработающие указатели. В действительности же вариантов, при которых вскоре удастся диагностировать поломку реле, бывает несколько. Вот основные:

Нельзя забывать о том, что на неисправность реле указывают и некоторые другие вещи. Например, при работе устройство может издавать нехарактерный треск. В некоторых случаях неисправное реле может влиять на работу светового оповещения при срабатывании аварийной сигнализации — частота мигания будет не такой, как в обычных условиях. Как показала практика, часто неисправности указателей поворотов связаны с установкой неподходящих ламп, а также с обрывом цепи, перегоранием предохранителя и пригоранием контактов реле. Советуем с особым вниманием относиться к светодиодным лампам — если они планируются к установке вместо обычных ламп накаливания, стоит обратиться к специалисту.

Товары из категории

Перейти в каталог

Часто задаваемые вопросы о неработающих поворотниках

Да, можно. При этом нужно учитывать, что, находясь в салоне авто, можно вытянуть только одну руку так, чтобы ее увидели другие участники дорожного движения. В этой связи для автомобилиста есть некоторые отличия от правил, действующих для велосипедистов. О левом повороте нужно сигнализировать вытянутой левой рукой либо правой рукой, согнутой в локте (для праворульных авто), о правом повороте предупреждают левой рукой, согнутой в локте, либо вытянутой правой рукой.

Можно ли ездить при несправных поворотниках?

Нет, это запрещено. Если неполадка появилась прямо во время движения, то необходимо снизить скорость до минимальной и прижаться к обочине, далее двигаться до ближайшей СТО, указывая направление руками. Эту функцию может выполнять пассажир.

Можно ли ездить при несправных поворотниках?

Могут ли выписать штраф за езду с неработающими поворотниками?

Хотя езда с неработающими поворотниками и запрещена, состав административного правонарушения возникает лишь в том случае, если водитель при такой неисправности не подает сигналы о поворотах руками. При этом указания рукой должны даваться верно, в противном случае возможен штраф.

Особенности проверки работоспособности световых приборов

Если не работают поворотники, то диагностику неисправности можно легко выполнить самостоятельно:

Для диагностики потребуется выполнить следующие действия:

Особенности проверки работоспособности световых приборов

В случае неполадок в работе предохранителя или реле нужно осмотреть саму кнопку. В первую очередь проверяется положительный вывод. Его состояние поможет определить характер неполадки.

Частые неисправности поворотников и аварийки, и как их устранить

Если не работают поворотники, то перед обращением в автосервис следует провести самостоятельную диагностику, так как часто неполадки можно устранить собственными силами. Если же возникли проблемы, то придется прибегнуть к помощи профессионалов.

Переключатель поворотов

Для определения такой неполадки специалист проверяет состояние контактов при находящемся в разных положениях переключателе, а также металлические и пластиковые детали. Часто выявляются оплавления и следы копоти. Реле издает щелчки, но при этом ни один из поворотников не включается.

Ремонт такой неполадки предполагает демонтаж и разборку переключателя, чистку клемм и обратную сборку устройства. Чтобы упростить работу, следует предварительно сделать фотоснимок детали в собранном состоянии.

Реле в случае выхода из строя необходимо немедленно отремонтировать либо заменить. Оно находится в установочном блоке предохранителей, расположенном под капотом либо в салоне авто. При наличии затруднений обратитесь к руководству по эксплуатации ТС. Эта деталь стоит достаточно дешево, поэтому при походе в автомагазин лучше сразу приобрести два лишних реле на будущее.

Неполадки в проводке ламелей ламп

При обрыве проводки найти проблемный участок бывает сложно, так как поворотники сопряжены с задними габаритами. Провода проложены через весь салон, а светильники могут быть расположены на дверце багажника.

Обычно обрыв электроцепи происходит на следующих участках:

Если не работает только один из поворотников, то нужно при помощи мультиметра измерить показания на контактах лампочек. Если питание есть, то следует подтянуть ламели гнезда, в которое входит цоколь. На новых авто используются светодиодные светильники.

Выключатель аварийной сигнализации

При неисправности данной детали лампочки горят непрерывно. На отдельных моделях ТС реле находится прямо в выключателе сигнализации. Стоимость кнопки невелика, поэтому лучше не возиться с ее ремонтом, а сразу заменить на новую.

Выход из строя либо программные неполадки в работе блока управления кузовом

На некоторых авто, например «Лада-Приора», переключение поворотников выполняется за счет управляющего кузовного блока. Это позволяет осуществлять централизованный контроль, однако значительно осложняет обслуживание и ремонт, при которых приходится разбирать весь блок. Своими силами без специальных навыков здесь не справиться, придется обращаться на СТО.

Перегорание предохранителей

За нормальное функционирование поворотников отвечают плавкие элементы, которые могут перегореть. Это происходит относительно редко. При такой неисправности необходимо убедиться в целостности электроцепи, проверить работу контактов светильников, если нужно – выполнить установку нового предохранителя.

Общие рекомендации

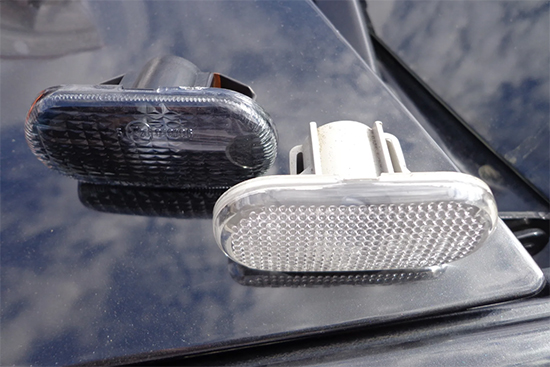

Нормальная работа поворотных огней и аварийной сигнализации совершенно необходимы, так как в противном случае автомобиль просто не сможет участвовать в дорожном движении и станет вводить в заблуждение других водителей, так как они не будут видеть сигналов о выполнении маневров. В этой связи в ремкоплекте всегда должны присутствовать сменные лампочки и повторители поворота.

Также следите, чтобы при включении поворота на приборной панели загорался соответствующий указатель. Его невключение поможет вовремя обнаружить неисправность.
