Размер втулки стабилизатора ваз — Все о Лада Гранта

16 comments on “ ребят подскажите подходят ли стойки стабилизатора яйца на гранту от ваз ”

Ставили от восьмерки, еле натянули, сломались обе месяца через 3, поставили оригинальные, с ноября все нормально.

Елена, спасибо. Буду искать ss20 или оригинальные грантовские.

Елена, стук идет именно от стоек стаилизатора когда ему хана.

Константин, да у меня стучали именно они, рассохлись резинки,через 2 года езды, а меняные сломались пополам

Варианты комплектации

С сайлентблоками из резины черного цвета (твердость по Шору 65-70 единиц), с высокой динамической выносливостью к многократным деформациям и нагрузкам, с хорошей устойчивостью к воздушному и озоновому воздействию.

С сайлентблоками из импортного полиуретана желтого (твердость по Шору — 65-70 единиц) и красного (твердость по Шору — 80 единиц) цвета с высокой стойкостью к истиранию и абразиву, бензинам, маслам и солевым растворам, разрушению при высоких динамических нагрузках и деформациях, воздействию ультрафиолета и озона (очень медленное старение).

Сайлентблоки могут быть заменены по мере износа.

Гарантия

Вместо штатной конструкции мы предлагаем стойку стабилизатора SS20 повышенной надежности (по результатам испытаний — усилие на разрыв в 2,5 раза выше, чем у штатной).

Точечную сварку невозможно проверить визуально, так как она является закрытым сварным швом, поэтому ее рекомендуют применять в неответственных соединениях.

Аргонно-дуговая сварка обеспечивает высокое качество и стабильность сварного шва, который легко проверить визуально.

При критических нагрузках стойка стабилизатора SS20 может быть деформирована (смята, скручена, изогнута), но разрыва и нарушения целостности не произойдет. Автомобиль не потеряет поперечную устойчивость, что значительно повышает безопасность, особенно на больших скоростях.

Замена «ромашек» (сайлентблоков рычага), втулок и стоек стабилизатора на лада гранта

Проблемы с сайлентблоками и рычагами проявляются в виде посторонних звуков, а также стуков, которые доносятся в салон во время движения. Кроме прочего, понять о том, что ходовой нужен ремонт можно по ухудшению ходовых качеств автомобиля, а также снижения комфорта передвижения.

Нередко неисправные сайлентблоки или рычаги обнаруживают во время попытки отрегулировать развал/схождение. При наличии неисправностей в ходовой выполнение данной регулировки невозможно.

Из данной статьи вы узнаете, как произвести ремонт ходовой части на Лада Гранта, а именно: заменить сайлентблоки рычага («ромашки»), а также стойки и втулки стабилизатора своими руками.

Для работы необходимо подготовить новые запчасти, а также набор ключей («17», «19»), тиски (пресс), WD-40 и прочий вспомогательный инструментарий «на всякий пожарный». Работать лучше на подъемнике или придется вывешивать колеса по очереди.

Замена втулок стабилизатора на лада веста

Необходимые инструменты, материалы:

• ключ Torx с набором насадок;
• кольцевой, накидной ключи;
• вороток, головки;
• смазка на основе силикона.

1. Вывешиваем машину подъемным механизмом.
2. Включаем первую скорость для блокировки переднего привода колес.
3. Отвинчиваем болты, поочередно снимаем диски с покрышками.
4. Выкручиваем гайки верхнего и нижнего крепления стабилизатора (косточки), используем головку на «17».
5. Ключом на «17» отпускаем два болта-фиксатора металлической скобы на торсионной тяге с левой стороны. Доступ к резиновой втулке беспрепятственный.

Самостоятельная замена втулок на Лада Веста завершена.

Водителю на заметку! Необязательно делать продольный разрез при установке уплотнителей. Наличие разреза способствует:

• проникновению песка, грязи, влаги внутрь резинки;
• образованию люфта;
• деформированию уплотнителя.

Замена стоек стабилизатора в домашних условиях: обслуживаем гранту правильно

Работа по установке новых стоек на Гранте не является сложной в силу отсутствия сложностей в конструкции ходовой части – заменить комплектующие на новые можно собственными руками и без наличия специализированных знаний. Весь фронт работ потребует не больше 1.

• Сначала подготовить транспортное средство для безопасного обслуживания, а именно запарковать на ровном участке и подложить противооткатные упоры под колеса неремонтируемого моста. Далее выжимаем ручной тормоз и включаем любую передачу с помощью селектора;

Обратите внимание! После поднятия автомобиля с помощью домкрата система подвески автомобиля утратит силу динамического напряжения, что по максимуму расслабит стойки – ручной тормоз позволяет зафиксировать подвеску в стабильном положении и обезопасить процедуру ремонта. Помните, без включенного ручника вытащить стойку с приподнятого довольно затруднительно!

• При завершении процедур по подготовке приподнимаем нужную часть транспортного средства домкратом и демонтируем колесо и тормозной механизм. Для удобства тормозной механизм можно не снимать полностью – достаточно лишь открутить верхнее крепления и отпустить нижнее, после чего отвернуть конструкцию в сторону;
• Далее добираемся до стоек и очищаем всю грязь с деталей, после чего обрабатываем узлы фиксации жидкостью формата WD-40. Ни в коем случае не пытайтесь открутить окисленные гайки – слизанная резьба вынудит выпиливать стойки вместе с креплениями, что существенно увеличит время ремонта и потребует разборки всей ходовой части;
• После откисания крепления аккуратно откручиваем фиксирующие гайки и вытаскиваем стойки. Если пружины старые и сильно просели приподнять подвеску можно будет с помощью второго домкрата – просто установить устройство прямо под мостом автомобиля и приподнимите подвеску.
• Теперь можно устанавливать новую стойку, однако перед монтажом рекомендуется прочистить всю подвеску от следов накипи или налета, а также обработать антикоррозийным средством типа Мотюль. Во время установки комплектующих важно заменить все поврежденные гайки, а также предварительно смазать любым техническим составом все элементы креплений – это существенно увеличит срок эксплуатации новой детали;
• В завершении процедуры обслуживания собираем всю конструкцию по данной инструкции в обратном порядке. Остальные стойки стабилизатора по всему периметру автомобиля меняются аналогичным образом, независимо от конструкционного расположения моста.

Замена стоек стабилизатора лада веста своими руками

Чтобы поменять стойки на Весте, как и на большинстве современных автомобилей, не нужно иметь особых знаний и навыков. Работа пройдет быстро и без проблем, если загодя нанести на резьбовые соединения проникающую смазку, к примеру, WD-40, предварительно очистив резьбу и саму гайку от грязи и пыли. Из инструментов понадобится только накидной ключ на 16 и бита Torx T30, а также новые стойки.

Крепление стойки стабилизатора поперечной устойчивости Лада Веста: 1-Амортизаторная стойка; 2-Верхний и нижний шарниры крепления стойки стабилизатора; 3-Стойка стабилизатора; 4-Стабилизатор поперечной устойчивости.

Как заменить ромашки, втулки стабилизатора, стойки стабилизатора на гранте в домашних условиях?

1. Первым делом необходимо заехать на смотровую яму, если подъемника у вас нет. Затем снять защиту двигателя и передние колеса.

1. Далее, обрабатываем все гайки, которые подлежат откручиванию WD-40, это упростит вам «жизнь».
2. Затем откручиваем стабилизатор поперечной устойчивости.

1. После этого снимаем рычаги для замены ромашек, хотя некоторые меняют и без снятия. Чтобы снять рычаг, необходимо открутить три болта крепления «краба», два болта TORX, крепления шаровой, а также один болт, которым рычаг крепится к кузову автомобиля.

1. Теперь необходимо выпрессовать старые и запрессовать новые сайлентблоки, для этого понадобится пресс. Как вариант можно использовать тиски, или специальную «приспособу», которой впрессовываются и запрессовываются сайлентблоки без снятия рычагов.

Сборка выполняется в обратной последовательности.

Как производится замена стабилизатора “калина”

Чтобы заменить втулки и стабилизатор на автомобиле, надо выполнить такие действия:

Совет: при использовании разрезных подушек гайки необходимо затягивать до устранения зазора в них. Для этого сначала надо затянуть переднюю, затем заднюю гайку крепления.

• затянуть гайки, удерживающие стойки стабилизатора “Калина”;
• если работы по замене производились на подъемнике, необходимо опустить автомобиль, чтобы нагрузить колеса;
• произвести окончательную затяжку резьбовых соединений креплений хомутов и стоек стабилизатора (4,5-5,3 кгс и 1,3-1,6 кгс соответственно).

На этом замена стабилизатора “Калина” завершена и автомобиль готов к эксплуатации.

Какие инструменты могут понадобиться при самостоятельной замене стабилизаторов?

Выполнение данной работы не потребует от водителя высокотехнологичных приборов. Для этого необходимо иметь следующие инструменты:

• домкрат;
• удлинитель для ключа;
• накидной ключ на 10 и 13;
• линейка;
• торцовые головки на 13 и 14. Желательно удлиненные;
• ключ-трещетку.

Это минимально необходимый набор инструментов, без которого вы точно не сможете провести ремонт. Однако вам может понадобиться дополнительный набор. Данная необходимость может возникнуть при снятии гаек крепления. Дело в том, что в процессе эксплуатации они могут прикипеть к детали.

В таком случае вам может понадобиться болгарка или ножовка по металлу. Пользоваться данными инструментами нужно очень аккуратно, ведь вы можете повредить стойки стабилизатора. Если это произошло, то вам необходимо будет менять и их тоже.

Какие стойки стабилизатора лучше покупать на весту

При выборе замены оригиналу необходимо учитывать длину стойки. Она измеряется между центрами шаровых пальцев и для стандартной (не заниженной или лифтованной) подвески составляет 275 мм. Длину следует соблюдать неукоснительно, поскольку при несоответствии расстояния между центрами пальцев стабилизатор будет работать неправильно.

Старая родная стойка стабилизатора и новая от RAV4, разница 10 мм

Если же параметры подвески подвергались изменениям, занижалась или увеличивался клиренс, стойку следует подбирать с учетом измененного дорожного просвета. Крайне не рекомендуется покупать стойки от малоизвестных производителей, а также пользователи, судя по отзывам, не слишком жалуют стойки Белмаг.

Артикул оригинальной ВАЗовской стойки стаба 8450006750 , цена порядка $10-11. Однако их качество многими владельцами подвергается сомнению. Исходя из отзывов публики, наиболее часто покупают стойки таких производителей:

• STR CLMZ 19 , сносное качество, цена в пределах оригинала;
• полный аналог реношная стойка Renault 8200 669 065 ;
• SASIC 4005146 ;
• LEMFORDER 28334 01 ;
• SIDEM , артикул 19061 , цена около $15;
• Trek , номер по каталогу SL70-198 , цена $10 за штуку;
• FEBI 12768;
• MONROE L15600.

Очень важно помнить, что стойки крайне рекомендуется менять парой, при этом гайки в обязательном порядке также требуют замены, поскольку они не предназначены для повторного использования.

Маркировка

В таблице указаны рекомендуемые розничные цены в Самаре

Стальной кронштейн стабилизатора 2107 в виде скобы служит для крепления поперечной тяги, соединяющей нижние рычаги передних колес. В классических моделях Жигулей 2101-07 таких элементов 6 шт. Как и в случае с другими узлами этих машин, обслуживание стабилизатора поперечной устойчивости может выполняться самим владельцем, будь у него такое желание. Главное, располагать временем и понимать, в чем это обслуживание заключается.

Меняем втулки переднего стабилизатора на лада веста

Основные этапы замены втулок стабилизатора:

1. Ставим машину в периметр ремонтной зоны, вывешиваем гидравлическим подъемником.
2. Снимаем передние колеса.
3. Отвинчиваем верхнее и нижнее крепление стойки стабилизатора (косточки).
4. Выкручиваем болты, снимаем левый уплотнитель.
5. Отвинчиваем пять болтов (на «10»), сдвигаем защитный кожух рулевой рейки, снимаем правую.
6. Устанавливаем новые резиновые (полиуретановые) втулки.
7. Собираем конструкцию в обратной последовательности.

Назначение и конструкция узла

В автомобилях ВАЗ 2101-07 применен передний стабилизатор, чья задача — распределять нагрузки на ходовую часть при повороте, удерживая авто в горизонтальном положении. Без него под воздействием разных сил кузов машины станет сильно крениться на одну сторону, что даже при средней скорости может привести к перевороту.

Основная деталь данного узла — длинная штанга, напоминающая по форме латинскую букву U и сделанная из стали повышенной упругости. Из такой же стали изготавливают автомобильные пружины. Концы стабилизатора ВАЗ 2106 прикреплены к нижним рычагам, а средняя часть — к передней части кузова. Узел состоит из таких элементов:

В местах крепления на штангу надеты резиновые втулки, охваченные кронштейнами в виде скоб, прикрепляемых на 2 болта. Хотя точек крепления стабилизатора поперечной устойчивости всего 4, кронштейнов предусматривается 6 шт., поскольку в 2 местах используются элементы, состоящие из двух частей. Эти части имеют разную высоту, а в проеме как раз и находится резиновая втулка.

Во время движения по прямой тяга поперечной устойчивости ВАЗ 2107 практически бездействует. На повороте один рычаг начинает тянуть конец штанги вверх, второй — вниз.

Сопротивляясь скручиванию, тяга не дает большого хода рычагам в разных направлениях и тем самым удерживает автомобиль в горизонтальной плоскости.

Обслуживание узла

В процессе эксплуатации классических моделей Жигулей возникает несколько неисправностей, связанных со стабилизирующей тягой:

• износ втулок стабилизатора ВАЗ 2107;
• обрыв верхней или нижней шпильки, на которой концы штанги прикручены к рычагу;
• отрыв П-образной крепежной полосы, приваренной к рычагу в заводских условиях.

Обрыв шпилек случается довольно редко и является результатом усталости металла. Неисправность характеризуется резкими кренами при поворотах, сопровождаемыми громкими металлическими ударами. Такой неприятный звук издает освобожденный конец тяги, цепляющийся за боковую часть нижнего рычага.

Крепежная П-образная полоса из толстого металла отрывается очень редко. Что влечет за собой трудоемкий процесс замены нижнего рычага, поскольку приваривать ее к старому бесполезно, деталь очень быстро оборвется снова. Если случилась любая из этих двух неприятностей, ехать на автомобиле возможно, но только очень медленно, особенно на поворотах.

Замена втулок стабилизатора ВАЗ «классики» производится при их износе примерно 1 раз за 20 тыс. км. пробега. Износ хорошо заметен визуально, стоит только заглянуть под переднюю часть автомобиля и убедиться в том, что резинки потрескались и плохо охватывают тягу. В запущенных случаях негодные втулки дают о себе знать на ходу, когда машина опасно раскачивается и кренится.

Чтобы поставить новые втулки, придется полностью снимать стабилизатор ВАЗ. Работы удобнее всего проводить из смотровой ямы, хотя при нужде можно обойтись и без нее. Для разборки и замены потребуется монтировка, 2 ключа на 13 мм и мощная отвертка. Замена производится следующим образом:

1. Легче всего снимать тягу, когда пружины полностью разгружены. Поэтому рекомендуется вывесить оба передних колеса авто.
2. С помощью ключа или головки на 13 мм необходимо открутить гайки на всех кронштейнах.
3. Поочередно монтировкой снять кронштейны со шпилек.
4. Снять штангу и острым предметом отметить на ней положение старых втулок, а также правую и левую стороны.
5. Старые резинки можно срезать ножом.

По окончании тягу надо хорошенько намылить (не смазывать маслом!) и натянуть новые втулки, а затем собрать узел. При сборке нежелательно путать правый и левый конец стабилизатора, для чего на них и ставились метки. В конце нужно проверить автомобиль на ходу и ехать в автосервис, чтобы откорректировать развал-схождение передних колес.

Предназначение втулок стабилизатора

Втулки стабилизатора крайне важны для грамотной работы всего механизма. Поскольку стабилизатор обязательно должен обладать возможностью скручиваться от разнонаправленных усилий на левом и правом колесе, его принято крепить при помощи втулок. В процессе работы втулки стабилизатора начинаются истираться, и возникает люфт, который приводит к неправильной работе всего механизма, увеличивая свободу детали.

Преимущества стоек стабилизатора ss20

• усиленный корпус стойки стабилизатора с перемычкой коробчатого сечения обладает увеличенной прочностью и жесткостью.,
• высокий ресурс резиновых и полиуретановых втулок
• аргоновая сварка по периметру перемычки обеспечивает усилие на разрыв в 2,5 раза больше, чем у штатной детали, и исключает разрыв стойки стабилизатора.,
• возможность выбора стоек стабилизатора с более мягкими резиновыми или более прочными и износостойкими полиуретановыми втулками.,
• сайлентблоки сохраняют эластичность до -40°С, устойчивы к воздействию бензина, масел и реагентов.,
• на стойках стабилизатора Гранта и Калина 2 увеличен размер верхних втулок.,
• гарантия 2 года без ограничения пробега.

Применяемость

• ВАЗ 2108-21099
• ВАЗ 2110-2112
• ВАЗ 2113-2115
• ВАЗ 1117-1119 (ЛАДА Калина)
• ВАЗ 2170-2172 (ЛАДА Приора)
• ВАЗ 2190, 2191 (ЛАДА Гранта)
• ВАЗ 2192, 2194 (ЛАДА Калина 2)
• Datsun mi-DO, Datsun on-DO

Ребят подскажите подходят ли стойки стабилизатора яйца на гранту от ваз

Всем привет. Ребят подскажите подходят ли стойки стабилизатора (яйца) на гранту от ваз 2110 или 2108? Смотрел в магазине там отверстие под сам стабилизатор маленькое.

Ресурс замены резиновых уплотнителей переднего стабилизатора

Однозначно ответить, сколько выходят уплотнители в каждом конкретном случае сложно.

Изготовитель указывает средний интервал замены в 60 – 80 тыс. км.

Интервал варьируется в зависимости от ряда факторов:

• качество дорожного полотна;
• скоростные режимы;
• стиль вождения;
• качество запчастей;
• температурные режимы.

Снятие элементов стабилизатора поперечной устойчивости

Снимаем стойки и подушки штанги стабилизатора поперечной устойчивости при их значительном износе, растрескивании, разрывах и вспучивании резины. Работу проводим на смотровой канаве или эстакаде. Показано снятие правой стойки стабилизатора поперечной устойчивости.

Левая стойка снимается аналогично.Накидным ключом «на 17» отворачиваем гайку крепления стойки стабилизатора к рычагу передней подвески, удерживая болт ключом того же размера. Выколоткой из мягкого металла выбиваем болт. Для удобства снятия стойки со штанги стабилизатора отворачиваем с правой стороны две гайки крепления кронштейна подушки стабилизатора (как показано ниже). Опустив правую часть стабилизатора…

…снимаем стойку со штанги стабилизатора. Как правило, на автомобилях с большим пробегом, изношенные стойки снимаются легко. Если же стойку сразу снять не удается, рекомендуем вставить тонкое лезвие отвертки между стержнем штанги и резиновой втулкой и отжать резину.

После этого, в образовавшуюся щель следует впрыснуть проникающую жидкость типа WD‑40 и, покачивая стойку из стороны в сторону, снять ее со штанги стабилизатора. Новую стойку устанавливаем в обратной последовательности, предварительно очистив конец штанги и смазав ее мыльным раствором.

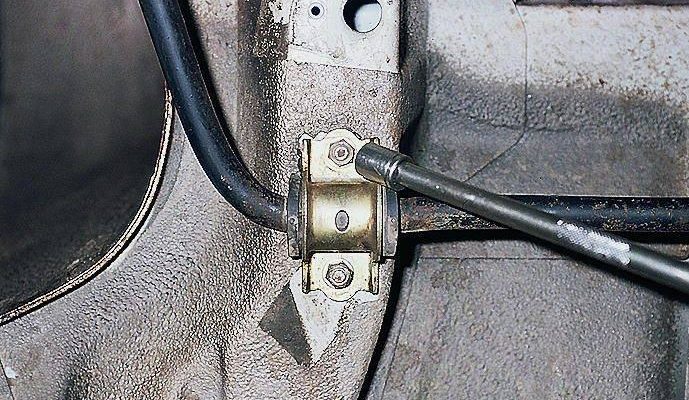

Головкой «на 13» отворачиваем гайки крепления кронштейна подушки к кузову…

…и снимаем кронштейн. Снимаем стойку стабилизатора со штанги (см. выше).

Снимаем со штанги подушку. Как правило, изношенные подушки легко снимаются со штанги, но в случае затруднения…

…разрезаем подушку ножом… …и снимаем ее. Устанавливаем новую подушку в обратной последовательности, смазав штангу и отверстие в подушке мыльным раствором. Подушку с другой стороны штанги стабилизатора заменяем аналогично. Для снятия стабилизатора поперечной устойчивости отсоединяем стойки стабилизатора от рычагов передней подвески и снимаем кронштейны подушек штанги стабилизатора (см. выше).

Стабилизатор передний техномастер «спорт» шс лада-гранта/калина ø22 мм (полиуретан)

Описание Данный стабилизатор комплектуется долговечными полиуретановыми сайлентблоками. Конструкция данного стабилизатора разработана с учетом лучших тенденций автомобилестроения, одним из которых является крепление стабилизатора к элементам подвески через шаровые шарниры.

Измененные кинематические параметры стабилизатора существенно повышают его эффективность. Преимущества: 1) Измененная кинематика за счет меньшего передаточного отношения плеч дает большую эффективность работы стабилизатора, большую угловую жесткость подвески и, как следствие, меньшие крены автомобиля в поворотах. 2)

При диаметре прутка стабилизатора 16 мм (стандартный диаметр Самары) приведенная жесткость стабилизатора примерно соответствует стандартному стабилизатору Приоры диаметром 20 мм, а при диаметре 18 мм мы имеем аналог стабилизатора с диаметром прутка 21-22 мм.

При этом не возникает избыточных усилий в точках крепления стабилизатора к кузову, как при установке стабилизаторов большего диаметра (21 или 22 мм), что благоприятно сказывается на долговечности кузова. 3) Повышается “острота руления” или точность управления автомобилем за счет снижения “упругих” зазоров в элементах подвески. 4)

Снижается изменение пятна контакта при поворотах, что ведет к повышению сцепления шин с дорогой. 5) Стабилизатор применим на любых подвесках МакФерсон автомобилей Волжского автозавода, даже при установке патронов амортизаторов других производителей, так как он крепится за жесткий корпус стойки. Недостатки: 1)

Увеличение жесткости подвески повышает чувствительность автомобиля к неровностям, что особенно ощущается на разбитой дороге. 2) Повышение стоимости, относительно серийных стабилизаторов за счет применения дорогостоящих шаровых шарниров. 3) При повороте колес происходит перемещение верхних шарниров, а отсюда появляется небольшое дополнительное нагружение стабилизатора. Рекомендации: 1)

Настоятельно рекомендуем дорабатывать вместе переднюю и заднюю подвески, чтобы не допускать расбаллансировки жесткостных характеристик подвесок. При доработке только передней или только задней подвески изменение поведения автомобиля на дороге может вас неожиданно “удивить”. 2)

Стойки стабилизатора ss20 для ваз

Стойки стабилизатора SS20 отличает усиленная конструкция с аргонной сваркой по периметру перемычки.

Усиление стабилизирующей тяги

Некоторые владельцы «классики» ВАЗ, любящие всячески усовершенствовать свою машину, добрались и до стабилизирующего узла. Есть мнение, что автомобиль лучше ведет себя на дороге, если установить двойной стабилизатор на ВАЗ 2101-07. Такая модернизация улучшает управляемость авто, так как жесткость не позволяет ему раскачиваться и отклоняться от траектории.

Чтобы реализовать усиление стабилизатора, необходимо купить такие детали:

• тягу стабилизатора;
• комплект резиновых втулок;
• 4 кронштейна, предназначенные для крепления к рычагу.

Новую тягу нужно сразу же подрезать на 80 мм с каждой стороны. Затем снять «родную» штангу вместе с кронштейнами. Дальнейшие шаги — согласно инструкции:

1. Снять с «родной» тяги крайние втулки и почистить концы.
2. Надеть на новую штангу 2 средних втулки таким образом, чтобы они совпали с кронштейнами на старой. Крайние резинки натянуть на концы тяги.
3. На старый стабилизатор натянуть дополнительные резинки, совпадающие с крайними на новом.
4. Сложить тяги вместе и скрутить их кронштейнами, накладываемыми на дополнительные втулки с обеих сторон.
5. Поставить усиленный стабилизатор на автомобиль.

Похожую конструкцию можно смастерить с помощью сварки из втулок от Нивы и стоек стабилизатора от ВАЗ 2110. Это обойдется несколько дороже, да и внешний вид будет не слишком эстетичен.

Какие есть втулки стабилизатора Лады ваз в природе, как их заменить?
