Регулировка трапеции переднего стекла в сборе (для применения на модели Lada Granta)

Добро пожаловать на ВАЗ Ремонт! Сегодня в рубрике «Ремонт Лада Гранта» вы узнаете о том, как заменить привод стеклоочистителя Лада Гранта в домашних условиях, в случае его неисправности.»Калиноводы и Грантоводы» утверждают о том, что к многочисленным недоработкам или, проще говоря, «болячкам» Калины и Гранты, можно смело отнести проблему привода стеклоочистителя, средний срок службы которого составляет не более 3-5 лет.

Проявляются эти самые «болячки» по-разному

Проблема в том, что цена трапеции в сборе с редуктором, довольно-таки немаленькая. Поэтому в случае проблемы со смазкой, редуктор не обязательно менять, его можно разобрать и смазать, благо инструкций в сети имеется предостаточно. Другое дело трапеция, здесь, как правило, замена неизбежна.

В моем случае проблема заключалась в следующем – во время работы дворники начали все больше выезжать за область очистки, при этом постоянно ударяясь о стойку жабо (пластиковая декоративная накладка в нижней части лобового стекла). Решение было принято — замена привода стеклоочистителя Лада Гранта полностью, то есть всю трапецию целиком.

Вместо «родного» привода было решено ставить другой — производства Valeo, они взаимозаменяемы, поэтому устанавливаются без проблем.

Для того, чтобы заменить привод стеклоочистителя Лада Гранта вам потребуется следующий набор инструментов

Хочу предупредить всех о такой коварной детали, как трапеция стеклоочистителя.

Он оказался абсолютно сухим, шаровое колено тоже. Вооружившись наждачкой благополучно его зачистил и смазал Литолом-24. Без внимания не оказались и другие части трапеции. Всё было успешно разобрано и смазано. Затем настала очередь моторчика. Фото не будет (руки были грязные), там оказалось всё цело, шестерни смазаны, всё красиво. Далее всё было успешно собрано и установлено, дворники машут, как новые.

решил попробовать поменять втулки трапеции стеклоочистителя, потому что водительский дворник при движении автомобиля примерно 100 км/ч, начинал стучать по водительской двери. если двигаться медленнее то дворник работает как и положено, за границы стекла не вылетает. поднял капот подергал за тяги трапеции — болтаются. решил поменять втулки. после замены проблема не ушла, но работать стали пошустрее. если кто в курсе из-за чего может бить дворник об дверь, буду благодарен за ответ. ниже мануал как я менял втулки, может кому пригодиться!купил вот такой комплект, за что отдельное спасибо Vital874

далее снял поводки дворников, подцепил отверткой заглушку, открутил ключом на 13 гайку и сдернул поводки.

далее снял облицовку ветрового стекла, вот таким образом я их выводил, легко и быстро.

Просмотр полной версии : Ремонт трапеции стеклоочистителя.

Вообщем включаю дворники и водительский принимает вертикальное положение и больше не двигается , открываю капот смотрю слетела трапеция со своего места, пытался вставить обратно как сильно не дави чем не уплотняй не помогает(
Прочитал что есть «Ремкоплект механизма стеклоочистителя 2110» подойдут ли эти втулки на гранту , очень не хочется менять всю трапецию.
Что вы думаете по этому поводу?

у меня сломался моторчик счёток, точнее маленкие пластмассовые шестеренки вот хочу купить моторчик от 2110, но не знаю точно подойдет ли, может кто подскажет.
P. S. есть на приору-калину но там разъем не подходить контакты толстые, а от десятки смотрел вроде прям как у меня.

Ремонт трапеции стеклоочистителя
Думаю, что должны подойти, у самого большой люфт водительской щетки, стучит по кромке двери. Пойду завтра искать ремкомплект, тем более, что ремонт копеечный.

Re: Ремонт трапеции стеклоочистителя
Всё получилось как надо! Цена 180руб и час работы

Всё получилось как надо! Цена 180руб и час работы
Только ненадолго. Я уже два раза их менял — ломаются в самый неподходящий момент. Последний раз вообще на трассе на пол пути из Москвы в дождь. Два раза соскакивал рычаг с шарнира, ставил обратно и снова ехал, доехал. Теперь думаю как починить кардинально.

Добавлено через 42 секунды
Этот ремкомплект одевается на шар шарнира вообще без усилия, так же легко и соскакивает.

Если машина на гарантии, то просто меняют трапецию дворников в сборе с мотором без проблем.

Вчера и на моем авто соскачила трапеция с крепления. Одеваю и дальше еду.
В итоге заклеил ее даухкомпонентным клеем аля холодная сварка. Промазал, одел и сверху еще помазал.
Пока тестирую.

Начала соскакивать с направляющей тяга водительского дворника — пластиковая втулка разболталась совсем.
Посоветуйте если кто ремонтировал — какие втулки лучше взять? Фотки взяты с форумов.

Самому снять, разобрать, почистить, смазать, обратно поставить.

Снял, разобрал. Действительно закисла одна из втулок трапеции. Еле выбил ось. И вот вопрос возник, а чем собственно её смазывать? Литол, графитка?

Я б графиткой смазал, а вообще всёравно чем.

здравствуйте! себе смазывал литолом-24, там ещё есть колечки резиновые вот они должны быть в порядке иначе вода дождевая будет попадать во втулки!

Что-то с механизмом дворников. Очень большой ход щёток. Водительская щётка достаёт до края двери. Пробовал переставлять поводок, тогда до двери меньше достаёт, но в обратном направлении бьёт по нижней пластиковой оконтовке стёкла и цепляется вторую щётку. У пассажирской щетки тоже очень большой ход. Пробовал переставлять пластину, которая стоит на оси моторедуктора, становится только хуже. Пробовал выставлять как по инструкции концевое положение моторедуктора и тяги поводков паралельно друг другу не помогает. Снимал весь механизм, чистил и смазывал втулки. На корпусе маркировка 1117 фломастером. Я второй хозяин, 2012г 83т.км. Также на стекле есть сильные царапины по траектории движения щеток. Может этот стеклоочиститель не родной и его меняли, т.к. натирало царапины?
Какая трапеция нужна 1117 или 1118?
https://vk.com/video328152078_456239018

Какая трапеция нужна 1117 или 1118?
Вроде как одинаковые ,может быть проблема в поводке типа надо такой — 11170-5205065-00. А такие 1118-5205065 почему то задевают или как повезет.
https://www.drive2.ru/l/2037580/

у соседа калина . первая . так они не могли найти родной механизм . колхозили что та там .
ему сказали что в те времена много разных ставили

Прочитал что есть «Ремкоплект механизма стеклоочистителя 2110» подойдут ли эти втулки на гранту , очень не хочется менять всю трапецию.
Что вы думаете по этому поводу?
Так подойдёт этот ремкомплект, или нет ?

У меня дворники машут бойко, но с каким-то грохотом, особенно если авто постоит под деревом плачущим клеем и дворники начинают работать рывками. Недавно снял трапецию, разобрал и типа перемазал её. Собрал неправильно и при повторной попытке снять тягу с пассажирского рычага у меня лопнула пластиковая втулка. Выглядит она будто бы литой, но при неудачной попытке съёма отломилась кольцеобразная юбочка, фиксирующая втулку на тяге. При включении дворников тяга теперь иногда соскакивает и пассажирская щётка замирает.
Вот и вопрос — имеющийся в продаже ремкомплект может помочь ?

Так подойдёт этот ремкомплект, или нет ?2110 на «стандарт» подходит.

2110 на «стандарт» подходит.
У меня Норма и я взял на 2110/Приора. Потом выяснилось, что в десятошном комплекте идут только большие вставки. А у меня есть и маленькая одна. Благо, что обнаружил это сразу, ну и пошел и поменял комплект на 2108/ 2114/Калина.
Так что внимательней там, кто покупает эти штучки.

в десятошном комплекте идут только большие вставки. А у меня есть и маленькая одна.
Как ни странно, но у меня были 2 больших и одна меньшего диаметра.
внимательней там
А вот это не помешает! Ибо весь импорт делается на Малой Арнаутской в Одессе(для Украины) или Чалтыре(для России).

Поставил я привод пассовского дворника. Слегка люфтит новопоставленная втулка из комплекта. Монолита там нету. Плохо это, конечно.

Кто новую трапецию ставил, смазывали? Смазки мало?

Ставил осенью, смазку не смотрел, там кожух дополнительный был черный от влаги. Всё работает без нареканий.

шлицы не встали в трапецию? может их сожрало на моторчике.

шлицы не встали в трапецию? может их сожрало на моторчике.
сам по себе моторчик крутится, но при усилий начинает «буксовать» (двигатель работает) шлицы что на валу мотора, что шестеренки, как новые, без выработки.

но при усилий начинает «буксовать» (двигатель работает
где буксует , на каком отрезке ? чет не понятно

где буксует , на каком отрезке ? чет не понятно
вал от редуктора (где вставляются тяги к очистителям )

вал от редуктора (где вставляются тяги к очистителям
ну все значит , только менять в сборе и перед установкой снять крышку редуктора и смазать

Я б старый моторчик продал, будь вы в Самаре))

Может кто подсказать, продается ли отдельно мотор стеклоочистителя , или только в сборе с трапецией? А брать в сборе с трапецией накладно выходит.
Судя по всем мотор подыхать начал, то встанет вообще, не может провернуть. А если и двигается, то со скрежетом.

Может кто подсказать, продается ли отдельно мотор стеклоочистителя , или только в сборе с трапецией?
Вроде как продается
https://avtozap63.ru/avtozap_vaz/privod_stekloochistitelya/Motorchik-stekloochistitelya-Kalina-Priora-Granta.htm

Вот нужно рычаг и менять было. Если 18 то и нужно 18 брать. Если 17 то и 17 брать. Сам не сталкивался, у меня трапеция и движок валео. Он помоему 17. Гранта 13 гв, то же чистит плохо. Вчера поменял лобовое стекло и сразу заказал и щетки и рычаги оба. Отдельно продаются, но цена одной около 1000 руб. Короткая меньше стоит, водительская дороже (вроде 1200 почти). Пружины становятся слабее со временем. Хотел как то поточить метал, но решил новые заказать. Подогнуть — проблему не решает. Трапецию не менял и пока не планирую. Брал здесь
https://autostol63.ru/granta/standartnoe_granta/rychag-stekloochistitelja-levyj-lada-granta-kalina-2-datsun.html

Вот и меня достала эта проблема. Медленно двигались щетки стеклоочистителя.
Разобрал трапецию. закисла втулка с водительской стороны и разбило втулку (большой люфт). Почистил и смазал графиткой — ремкомплект на 2110 — полет нормальный. Кипятить втулки и особенно стопорное кольцо обязательно! Пробег 37 тысяч.

Добавлено через 1 минуту
Хотел купить трапецию — их в магазине 4 вида. Какая наша? ФЛ 2119 год?

Кипятить втулки и особенно стопорное кольцо обязательно! Пробег 37 тысяч. И для чего? Никогда не кипятил. Да ваще впервЫе слышу.

Ну так написано в инструкции к ремкомплекту. У меня по холодному втулка не надевалась даже на шарик, а стопорное кольцо даже по горячему не хотело защелкиваться.

Трапеция и электромотор переднего стеклоочистителя

Примечание: Для наглядности на фотографиях капот снят, хотя работы можно проделать и без его демонтажа.

1. Открываем капот и отсоединяем провод от отрицательной клеммы аккумуляторной батареи.

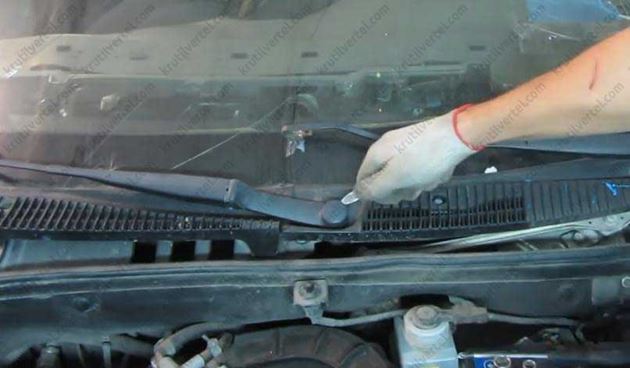

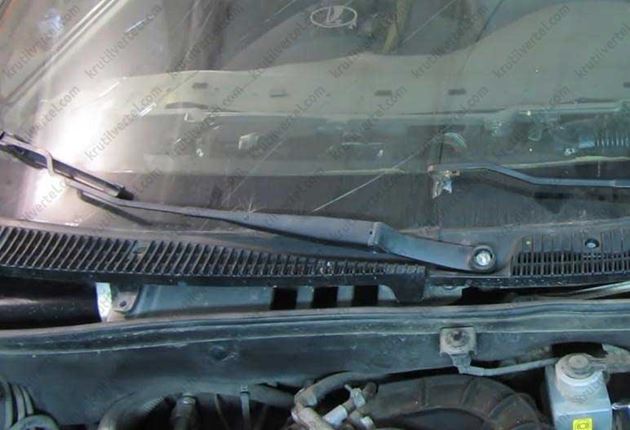

2. Плоской отверткой поддеваем и снимаем колпачок гайки крепления рычага стеклоочистителя.

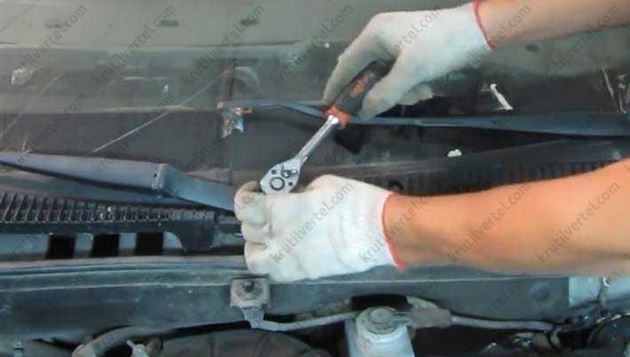

3. Ключом на 13 отворачиваем гайку крепления рычага стеклоочистителя.

4. Помечаем маркером и подняв вверх рычаг, и покачивая его вверх-вниз, чтобы не повредить лакокрасочное покрытие капота, срываем рычаг со шлицев.

5. Аналогично снимаем второй рычаг стеклоочистителя.

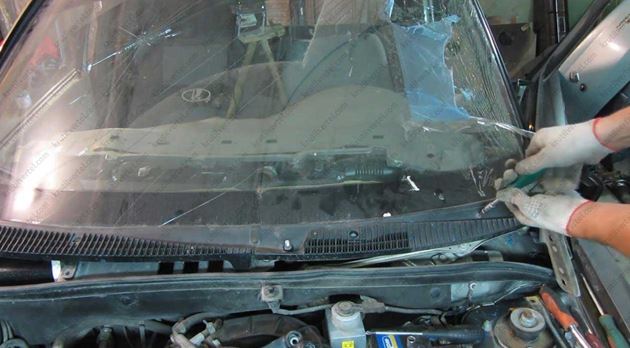

6. При помощи насадки TORX Т20 отворачиваем два винта крепления решетки воздухопритока.

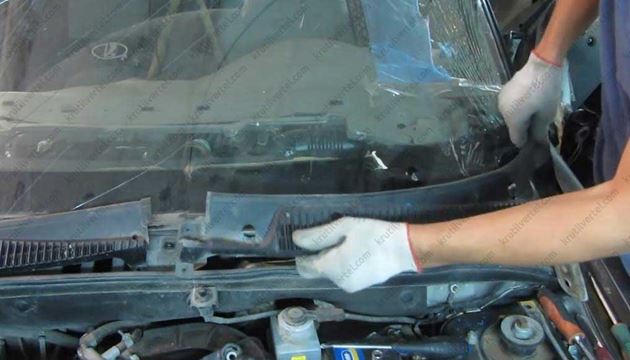

7. Аккуратно выводим из зацепления и снимаем левую часть решетки воздухопритока.

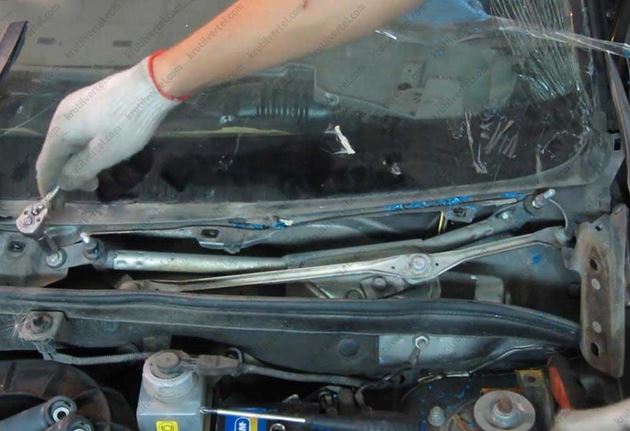

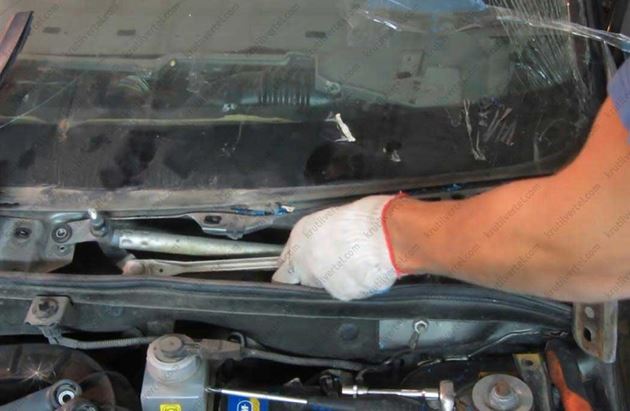

8. Ключом с головкой на 10 отворачиваем гайку и два болта крепления трапеции переднего стеклоочистителя.

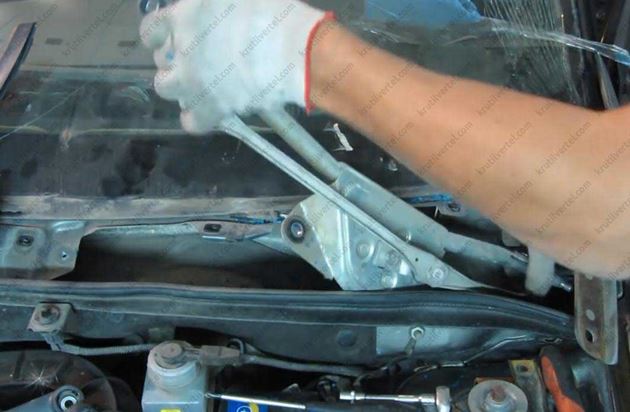

9. Аккуратно извлекаем из ниши трапецию переднего стеклоочистителя в сборе с электромотором слегка повернув конструкцию вверх.

Электросхема ВАЗ Гранта, , панель приборов ВАЗ Гранта, система освещения ВАЗ Гранта, магнитола ВАЗ Гранта, аудиосистема ВАЗ Гранта, стеклоочиститель ВАЗ Гранта, регулировка фар ВАЗ Гранта, коды ошибок ВАЗ Гранта, электросхема ВАЗ 2190, , панель приборов ВАЗ 2190, система освещения ВАЗ 2190, магнитола ВАЗ 2190, аудиосистема ВАЗ 2190, стеклоочиститель ВАЗ 2190, регулировка фар ВАЗ 2190, коды ошибок ВАЗ 2190, электросхема LADA 2190, , панель приборов LADA 2190, система освещения LADA 2190, магнитола LADA 2190, аудиосистема LADA 2190, стеклоочиститель LADA 2190, регулировка фар LADA 2190, коды ошибок LADA 2190, электросхема LADA Гранта, , панель приборов LADA Гранта, система освещения LADA Гранта, магнитола LADA Гранта, аудиосистема LADA Гранта, стеклоочиститель LADA Гранта, регулировка фар LADA Гранта, коды ошибок LADA Гранта

1. Первым делом снимаем дворники. Делается это следующим образом, необходимо снять две декоративные заглушки, под которыми находятся крепежные гайки под ключ на «13», их необходимо открутить, и снять со шлицов дворники вместе со щетками и поводками.

Примечание: После того как снимете дворники, не включайте их, чтобы не мучиться с регулировкой во время сборки.

2. Далее необходимо снять жабо (декоративная пластиковая накладка), для этого потребует «звездочка» — TORX T20.

Примечание: некоторые крепежные винты спрятаны под декоративными заглушками.

3. Используя ключ на «10», необходимо открутить гайку (справа), а также 2 болта (слева) крепления трапеции.

4. Теперь можно отключить питание, для этого отключите провод от АКБ, и отсоедините разъем. Теперь можно смело снимать всю трапецию в сборе.

5. Далее, каждый может сделать свое в зависимости от необходимости, кому-то придется все заменить, а кому-то будет достаточно все промыть и как следует смазать.

6. После завершения всех необходимых работ можно выполнять сборку, она выполняется в обратной последовательности.

Новая трапеция работает исправно, при этом увеличилась зона очистки (в рамках дозволенного), нигде ничего не трет и не задевает

Замена привода стеклоочистителя Лада Гранта своими руками — пошаговая инструкция

4. Теперь можно отключить питание, для этого отключите провод от АКБ, и отсоедините разъем. Теперь можно смело снимать всю трапецию в сборе.
