Сколько стоит установить гур на ладу гранту. Рекомендации по установке ЭУР на Ладу Гранту

Возможные неисправности эур

Бывает так, что уже после установки ЭУР не работает вообще или с перебоями.

Это может быть вызвано разными причинами, среди которых чаще всего выделяются две:

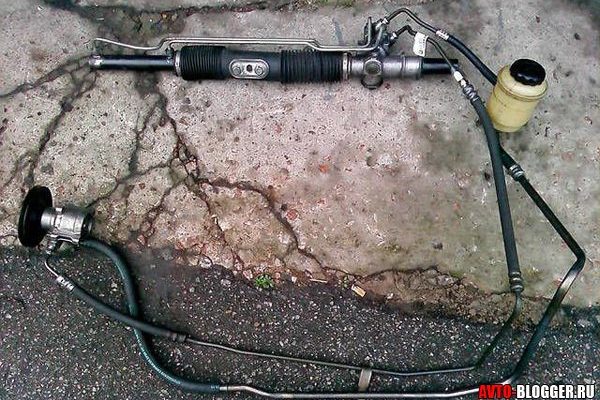

Гидроусилитель руля

ГУР сегодня более распространен, в отличие от электрической системы, которая только набирает обороты. Гидроусилитель состоит из сложных узлов — трубопроводов низкого и высокого давления, ремней и прочих элементов, по которым циркулирует жидкость, заливаемая в специальный бак, соединенный с насосным оборудованием.

Как только водитель поворачивает руль, происходит целый ряд процессов. Сперва жидкость под высоким давлением подается через распределитель в рулевой механизм, после чего она нагнетается в гидроцилиндре, создавая тем самым давление, которое оказывает влияние на поршень.

В результате смещения последнего, степень усилия, которое водитель прилагает для поворота руля, снижается. При движении по прямой траектории жидкость гидроусилителя отходит обратно в бачок. Как видите, это довольно сложная закрытая система циркуляции жидкости, в которой участвует много элементов, каждый из которых может со временем выйти из строя.

Если говорить об особенностях работы ГУР, стоит упомянуть следующие недостатки:

• Гидроусилитель потребляет энергию мотора, в связи с чем мощность двигателя заметно падает.
• Система довольно капризна и требует периодического обслуживания (замена жидкости гидроусилителя должна выполняться каждые 50 000-80 000 километров пробега или как только ее уровень в бачке понизился до минимальной отметки). Кроме этого, довольно часто приходится подтягивать ремень насоса.
• Обязательным условием для правильного функционирования ГУР является полная герметичность узлов.
• Температурные колебания оказывают пагубное влияние на жидкость гидроусилителя, в результате чего падает эффективность всей системы в целом.

Помимо этих недостатков, многие автолюбители часто жалуются, что гудит гидроусилитель руля при повороте. Эта проблема может быть связана с поломкой в рулевой рейке, проблемами с насосом, ремнем или некачественным маслом. В результате того, что система, призванная упростить жизнь автолюбителей, начала приносить много хлопот, был разработан более простой и удобный механизм — электроусилитель.

Гур и эур: установка своими руками

Электроусилитель впервые появился на Калине, затем на Гранте и на новой Приоре. Управлять автомобилем без ЭУР можно. Но если автолюбитель ранее владел автомобилем, оснащенным гидравлическим или электрическим усилителем, то, как минимум, будет испытывать большие неудобства.

На Ладе Гранта в минимальной комплектации производитель не устанавливает электроусилитель рулевого управления, поэтому многие владельцы таких автомобилей решают самостоятельно установить ЭУР. Подобная процедура не самая простая, к тому же агрегат стоит недёшево. Зато его наличие – это комфортная езда, маневренность и безопасность.

Для монтажа не требуется обладать какими-то особыми знаниями и навыками, достаточно минимального опыта и набора инструментов. Если всё же встал вопрос об установке электроусилителя руля на Ладу Гранта, то при покупке ЭУР следует обратить внимание на его номер.

В наборе цифр есть определение места производства, это две последние цифры:

• 00 – изготовлен в Махачкале (не самый качественный, имеет много негативных отзывов);
• 04 – корейский усилитель, купить можно в магазине, на авторазборках редкий экземпляр;
• 02 – изготовлен в Калуге, средний неплохой вариант.

Для установки усилителя понадобится набор гаечных ключей, отвёрток и УШМ (болгарка). Перед тем как приступить к установке, следует демонтировать рулевое колесо, все подрулевые переключатели, замок зажигания, рулевую колонку с карданом. Дальнейший алгоритм действий следующий.

1. Выбить болты из снятого кронштейна в виде пластины и отрезать болгаркой около 3 см с верхней части.
2. Просверлить в пластине отверстия для крепления электроусилителя.
3. Кардан зафиксировать на ЭУР.
4. Под кронштейн (где крепится электроусилитель) подкладывают шайбы, с их помощью можно регулировать руль.
5. Прикрепить электроусилитель, после чего установить кардан в рейку.

После этого остаётся подключить ЭУР к проводке согласно прилагаемой к усилителю электросхеме. С помощью шайб нужно отрегулировать отклонение руля в разных положениях. Дальнейшее обслуживание электроусилителя не требуется. Тем же, кто решил заменить ЭУР на гидроусилитель, следует понимать, что эта затея бессмысленна.

Рулевой механизм Лады Гранта надёжен и прост в устройстве. При своевременной диагностике неисправностей и периодическом обслуживании механизмов рейка и другие узлы прослужат долгое время без каких-либо серьезных проблем.

Особенности рулевого управления гранты

Руль от Гранты — стандартный, реечного типа, привод состоит из двух рулевых тяг, объединенных в единую конструкцию за счет шаровых шарниров. Теоретически он неплох, но практика показывает другое. Отверстия рулевых тяг просто невероятно огромны, что хорошо для воздухообмена, но плохо для загрязнения.

Наиболее часто руль от Гранты страдает от ослабления крепежей. Что можно сделать в этом случае? Стоит всего лишь затянуть гайки потуже. Можно отметить и возникновение стуков в руле. Для исправления проблемы стоит затянуть гайки, если они расшатались, или же заменить детали, если при осмотре вы обнаружили, что они износились.

Фото- и видеообзор салона автомобиля Лада Гранта Какова максимальная скорость Лада Гранта люкс? Как сократить расход топлива автомобиля Лада Гранта

Управление автомобилем без элекроусилителя руля, конечно же, возможно. Но если вы ранее управляли машиной, оснащенной такой системой, то можете испытать серьезный дискомфорт. Вы будете лишены привычной поддержки электродвигателя.

Установка такого механизма имеет определенные сложности, также она сопряжена с расходами. Но они все окупятся комфортной ездой и повышенной безопасностью для вас и ваших пассажиров.

В ролике ниже вы найдете сравнение преимуществ ГУР и ЭУР (автор видео — АВТОТЕМА ТВ).

Плюсы и минусы разных усилителей

Применение гидравлики для облегчения управления автомобилем обусловлено следующими достоинствами ГУРа:

• более низкая себестоимость производства, влияющая на конечную цену новой машины;
• от гидроусилителя можно получить большую мощность, позволяющую применять его в грузовиках и микроавтобусах любой грузоподъемности;
• надежная конструкция, проверенная годами эксплуатации.

Основной недостаток гидравлической системы – необходимость контроля уровня жидкости и периодического обслуживания. Нужно следить, чтобы не протекали сальники поршневого механизма, распределителя и насоса, вовремя менять и подтягивать ремень, смазывать подшипники.

Прочие минусы не столь существенны:

1. Насос усилителя работает постоянно, пока включен двигатель. Это увеличивает расход топлива.
2. Чтобы давление масла в магистралях не превысило критическую отметку, нельзя дольше 5 сек удерживать баранку, повернутую до крайнего положения.
3. На бюджетных моделях машин руль, усиливаемый ГУР, становится «пустым» на высокой скорости.

В противовес гидравлике ЭУР отличается такими преимуществами:

• электродвигатель и блок управления с датчиком не нуждается в осмотрах и обслуживании;
• габариты узла гораздо меньше, отчего в малолитражках он вмещается за приборной панелью;
• система не потребляет электроэнергию без нужды, а значит, не расходует лишнее топливо;
• руль можно держать в любом положении сколь угодно долго.

Рекомендуем: Лучшие автомобили года за 500 000: новые, с автоматом, с пробегом

Еще одна особенность электроусилителя руля – возможность изменения настроек работы в зависимости от условий езды и искусственное создание «тяжести» в баранке на большой скорости. Вдобавок ЭУР способен «рулить» машиной самостоятельно при движении по прямой, что реализовано на многих автомобилях премиум-класса.

Слабая сторона электрического усилителя — высокая цена. А чем больше стоимость узла, тем дороже обойдется его ремонт, а зачастую вышедший из строя ЭУР приходится менять целиком.

Второй недостаток – малая мощность привода, поэтому подобные усилители не ставятся на большегрузные авто и микроавтобусы.

Последовательность действий при установке эур на ладу гранту

• Помещаем машину на ровную платформу, смотровой канал. Обеспечиваем первоочередные меры безопасности, выжимаем рычаг стояночного тормоза.
• Отключаем клеммы от аккумуляторной батареи во избежание короткого замыкания в цепи.
• На верстаке соединяем промежуточный вал и усилитель, фиксируем болтами, подготавливаем к установке. Затягиваем соединение через гровер.
• Демонтируем рулевую колонку с промежуточным валом в сборе.

Разобранный руль

• Отворачиваем гайку рулевого колеса, снимаем руль.

Пластиковые кожухи рулевой колонки

• Откручиваем винты, снимаем верхний и нижний пластиковый кожухи рулевой колонки.
• Отсоединяем колодку с проводами от двух рычажного переключателя, извлекаем сам переключатель.
• Отсоединяем колодку с проводами от замка зажигания.
• Выкручиваем болт, фиксирующий промежуточный вал рулевого управления.

Фиксирующий болт

• • Снимаем рулевую колонку с промежуточным валом в сборе.
  • Выдергиваем колонку.

Рулевой вал

• • Надеваем промежуточный вал ЭУРа на шлицевую часть. Затягиваем стяжной болт.
  • Фиксируем корпус электроусилителя на верхние крепежные шпильки;

Крепежные элементы

• • • Надеваем крепление вакуумного усилителя.
    • Проворачиваем рулевое колесо в разные стороны 2- 3 раза для точности посадки на шлицах.
    • Жестко затягиваем все крепежные элементы.
    • Протягиваем проводку через технологическое окно в сторону блока предохранителей. Для удобства временно демонтируем бачок омывателя лобового стекла.
    • В моторном отсеке провод с розовой обмоткой подключаем к « », бежевый к «-».

• • Индивидуальный предохранитель размещаем в блоке предохранителей так, чтобы он не препятствовал при осмотре.
  • Диагностическую колодку располагаем в максимально доступном месте. Можно использовать полость блока предохранителей
  • Снимаем обшивку левой передней стойки, устанавливаем светодиод, сигнализирующий о функционировании усилителя.
  • Подключаем провод светодиода к штекеру усилителя.

Проводка для установки ЭУР

• Аккуратно прячем проводку в пространство под передней панелью.
• Коммутируем проводку с блоком ЭУРа: верхний разъем датчики, нижний — питание.
• Заводим колодку с проводами на штатную приборную панель, предварительно ее демонтировав.
• Устанавливаем замок зажигания, двух рычажный переключатель.
• Завершаем сборку.

На этом установка ЭУР на Гранту своими руками окончена. Проверяем исправность работы механизма.

Регулировка положения руляПосле установки ЭУРа обязательно корректируем угол «развал-схождение». Нарушение угла способствует неравномерному износу протектора на передних покрышках.

Процесс установки

Вначале, вам необходимо будет полностью снять такие элементы, как подушка, руль, переключатели, замок зажигания, а также в конце рулевую колонку вместе с кронштейном и карданом.

Далее делайте все следующим образом:

После всего этого вам необходимо подключить проводку. Ниже приведена схема подключения.

Схема подключения проводов

Снятие и установка электромеханического усилителя рулевого управления лада гранта

Электроусилитель снижает усилие на рулевом колесе, облегчая управление автомобилем. Основу электроусилителя составляет безщеточный электродвигатель с редукто-ром, расположенным под кожухом ру-левого управления. На валу двигателя установлен червяк, который входит о зацепление с пластмассовой ше-стерней, закрепленной на вале руле-вого управления.

Координирует работу электроусилителя электронный блок управления изменением подаваемого напряжения на электродвигатель по информации, получаемой от датчи-ков скорости автомобиля, частоты вращения коленчатого вала и величи-ны крутящего момента на вале руле-вого управления.

Электродвигатель через редуктор доворачивает с опре-деленным моментом вал рулевой колонки.

[/su_box]

В комбинации приборов расположен сигнализатор неисправности элек-троусилителя рулевого управления. Он загорается при включении зажи-гания и после пуска двигателя гас-нет. При отказе электроусилителя сигнализатор горит постоянно. Электроусилитель не работает при не-работающем двигателе.

Электроусилитель может отключаться:

— при снижении напряжения борто-вой сети;

— при отсутствии сигнала с датчика скорости и частоте вращения двига-теля выше 1500 мин 1

Такие отключения заложены в алго-ритме работы электроусилителя и не являются признаками неисправности.

Снятие

Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Потяните на себя и снимите крышку блока предохранителей.

5. Снимите подрулевые переключатели.

Большинство сегодняшних автомобилей комплектуются салонным фильтром. В базовой комплектации такой фильтр есть у автомобилей модели Лада Гранта. Его задача — фильтрация воздуха, поступающего в салон снаружи. При чрезмерно долгой работе одного фильтра плохо работает печка, воздух в салоне не очищается, в нем появляются бактерии и частицы пыли.

По рекомендациям производителей замену салонного фильтра Лада Гранта стоит проводить каждые 5-7 тысяч километров. Однако одним из сигналов необходимости преждевременной установки нового фильтра является поступающая из воздуховодов пыль или неприятный запах.

Схема гидроусилителя руля и элементов

Если с основными функциями гидравлического усилителя все понятно, то теперь предлагаем разобраться со схемой и устройством системы.

Итак, из каких элементов состоит система гидравлического усилителя:

1. Насосное устройство считается одним из основных компонентов данной системы. Этот агрегат позволяет обеспечить систему необходимым давлением благодаря циркуляции по ее магистралям рабочей жидкости. Фактически на всех современных транспортных средствах обычно используются пластичные насосные устройства. Их преимущество заключается в обеспечении более высокого коэффициента полезного действия, также их срок службы более высокий по сравнению с традиционными насосами. С учетом конструктивных особенностей авто насосный механизм может находиться в разных местах установки, но обычно он располагается на двигателе.
2. Распределительный узел. Этот девайс выполняет опцию направления и распределения рабочей жидкости масла в определенные полости цилиндра. В машинах от разных производителей могут использоваться несколько видов распределителей они могут быть либо осевыми, либо роторными. Если передвижение золотника по системе усилителя поступательное, то это свидетельствует о том, что распределитель осевой, но если золотник вращается, то распределительный узел роторный. Данное устройство системы дает возможность находиться механизму либо на валу, либо под рулевым приводом. Непосредственно распределительное устройство представляет собой чувствительный по отношению к загрязнению использующегося масла узел.
3. Следующий компоненты системы гидравлический цилиндр. Основное назначение этого устройства заключается в приведении в действие поршня и штока под воздействием масла на эти компоненты. Если уровень давления в системе будет достаточный, то колеса транспортного средства будут поворачиваться под воздействием рычагов. Сам цилиндр может располагаться на рулевой рейке либо между кузовом автомобиля и приводом.
4. Также любая система гидроусилителя состоит из соединительных магистралей и шлангов, без которых ее полноценная работа будет невозможна. Первостепенное предназначение магистралей заключается в обеспечении прохода рабочей жидкости из одного узла системы в другой. Между собой магистрали делятся на патрубки высокого или низкого давления. Первые используются для подачи расходного материала между насосным устройство, распределительным узлом и цилиндров. Вторые предназначены для циркуляционного возврата жидкости из расширительного бачка в насосное устройство и наоборот.
5. Как сказано ранее, функционирование гидравлической системы невозможна без использования рабочей жидкости, то есть масло. Это вещество предназначается для того, чтобы обеспечить подачу усилия к цилиндру от насоса. Также масло позволяет обеспечить качественную смазку всех элементов системы.
6. Приводной ремень, благодаря которому осуществляется ременная передача.
7. Расширительный бачок, в котором находится рабочая жидкость, использующаяся для циркуляции. В бачке имеется фильтрующий элемент, который эффективной очищает рабочую жидкость во время ее циркуляции. Также в бачке может находиться специальный щуп с метками, благодаря которым можно проверить уровень масла (видео опубликовал пользователь Саня Маевский).

Установка электроусилителя руля (эур) на lada granta в базовой комплектации «стандарт»

Автомобили ВАЗ 2110 оснащаются электроусилением рулевого управления, которое невероятно радует водителей. Это дополнение значительно улучшает маневренность и управляемость автомобиля, что позволяет водителю увереннее чувствовать себя на дороге.

Кроме того, водителю не нужно прикладывать больших усилий к управлению руля, а это дает возможность совершать долгие поездки и не чувствовать усталости.

Электроусилитель руля на автомобили ВАЗ 2110, можно устанавливать самостоятельно в случае необходимости, но для этого следует разобраться в устройстве.

В далеком 2002 году инженеры Новосибирского технического университета разработали этот, ставший таким популярным, электроусилитель рулевого управления. После того, как все этапы создания устройства были завершены, в течение нескольких лет устройство проходило испытания на ВАЗовском заводе.

Российские производители сделали все, чтобы обеспечить надежные и качественные преимущества узла перед аналогичными устройствами зарубежного производства. В усилителе используется переменный ток, что обеспечивает надежность и долговечность работы.

Схема электроусилителя руля Приоры

Но главным для наших водителей стала приемлемая стоимость этого агрегата, не в пример ниже, чем у западных компонентов. Кроме того, электроусилитель может стать надежным защитником от угона. Поскольку электроусилители изобретались для отечественных марок, выпускают их соответственно в России, на Бердском электромеханическом заводе, который стал дочерним предприятием ВАЗа.

Сам электроусилитель рулевого управления впервые был изобретен и внедрен еще в далеком 1990 году в Японии на заводах концерна Тойота. Первые плюсы устройства, которые оно показало, характеризовались следующими показателями:

• Узел работает даже в случае выключенного двигателя;
• При работе компонента, в течение какого-то времени может наблюдаться существенная экономия топлива;
• Значительно улучшаются все показатели управляемости;
• Надежность управления достигает большой высоты;
• Создает хорошие условия безопасности при постоянном вождении.

Надо понимать, что ГУР это гидроусилитель руля и эти два устройства постоянно сравнивают, выясняя какой из них лучше. В общих чертах можно сказать, что эти два компонента могут иметь общие показатели, но электроусилитель имеет в своем составе электронный блок.

Именно это отличие делает его более функциональным, и его производительность характеризуется следующими показателями:

• Датчики электронного блока постоянно проводят мониторинг скоростных показателей движения, они считывают его траекторию и контролируют исправность рабочих компонентов;
• После того, как данные собраны, они передаются в специальный блок электронного управления где подвергаются обработке;
• Искусственный интеллект системы управления изменяет параметры главного цилиндра в автоматическом порядке;
• Уровень давления масла подвергается регулировке только положением клапана, он может быть как открытым, так и закрытым;
• Чем большую скорость начинает набирать автомобиль, тем интенсивнее и активнее открывается клапан;
• В процессе повышения скорости, параллельно растет и тяжесть управления рулем, а это в свою очередь повышает степень безопасности и стабильности при управлении ВАЗ 2110;
• Кроме того, на работу электроусилителя не влияет наличие топлива, он не влияет на его расход.

Работа ЭМУРУ, то есть электромеханического усилителя рулевого управления направлена на то, чтобы сократить управляющие усилия водителя. Также устройство предназначено для того, чтобы активно возвращать управляемые колеса и руль в исходное положение после маневра. Меньшее количество поворотов руля вернут колеса в исходное положение.

Благодаря устройству автомобиль быстрее возвращается к прямолинейному движению, что обеспечивает безопасность вождения.

Сам узел представляет собой конструкцию модульного типа, которая встроена в рулевую колонку.

Модуль состоит из двух основных компонентов:

• Силовой агрегат — электроаппарат синхронного характера;
• Контроллер управляющего типа.

Особенно актуальна установка электроусилителя в случае, если владелец ВАЗ 2110 устанавливает более широкую резину на колеса большого диаметра, по сравнению со стандартными, заводскими. Такая проблема как «непослушный» руль в случае с электроусилением исключается, руль слушается водителя даже при легком прикосновении.

Общая схема электроусилителя руля

Если раньше водителю необходимо было постоянно держать руль двумя руками и прикладывать много усилий чтобы его поворачивать, то сейчас все можно делать одним пальцем.

Благодаря этим показателям, ВАЗ 2110 считается одним из наиболее безопасных автомобилей на отечественных дорогах.

Как любой другой модуль в составе авто, электроусилитель имеет собственные показатели, которые необходимо учитывать. Чтобы было понятно, что из себя представляет этот узел, следует привести его технические характеристики:

• Максимальная компенсация момента составляет 35 Нм;
• Потребление тока при средних показателях Мmax = 35 Нм и скорости вращения рулевого колеса 360 градусов в секунду, составляет 50А;
• Рабочие температуры расположены в диапазоне от — 40 до 85 градусов Цельсия;
• Общая масса узла равна 9,5 килограмм;
• Двигатель с электронным управлением — реактивный индукторный;
• Вращение направляется реверсивно;
• Наличие трех фаз;
• Устанавливается червячный редуктор с тремя заходами;
• Червячный вал выполняется из стали 40х;
• Червячное колесо выполняется из углепласта УПА 6/30-2.

Рулевая колонка с электроусилителем рулевого управленияЭто все характеристики компонента, которые необходимо знать, чтобы взаимодействовать с ним. Эти показатели особенно актуальны, потому что усилитель представляет собой электрический агрегат и с ним надо быть осторожным.

Электропривод руля имеет ряд преимуществ, которые и привели к тому, что он устанавливается не только на ВАЗ 2110, но и на другие модели этого завода. Помимо технических характеристик он обладает и другими не менее важными показателями:

• Простота монтажных работ при установке узла;
• Агрегат потребляет сравнительно малое количество электроеэнергии;
• Узел не влияет на экологические показатели автомобиля;
• Возможная установка узла на другие модели ВАЗ;
• Параметрические показатели, то есть эффективное понижение крутящего момента соответственно росту скорости автомобиля;
• В процессе эксплуатации не требуется дополнительного ухода и применения различных специальных материалов;
• При низких температурных показателях этот вариант усиления рулевого колеса показывает себя лучше.

К единственному недостатку этого устройства можно отнести тот факт, что работает немного слабее, чем тот же гидроусилитель.

Новый электроусилитель руля ВАЗ 2110 с компонентами

Но в случае с отечественными дорогами и этого усиления вполне достаточно, чтобы чувствовать себя комфортно за рулем.

Дело в том, что далеко не все автомобили ВАЗ 2110 оснащаются этим приятным компонентом, поэтому водителям часто приходится самостоятельно устанавливать усилитель. Эта работа не так сложна, как может показаться на первый взгляд и при соблюдении некоторых правил можно провести ее достаточно результативно.

Кроме того, приобрести новый электроусилитель можно даже через интернет и немного повозившись в гараже поставить его на свою «десятку». Поскольку стоимость агрегата не так уж мала, сэкономить на установке будет приятно и практично.

Для того чтобы произвести монтаж электроусилителя на автомобиль ВАЗ следует сначала приготовить некоторые инструменты и запчасти:

• Электроусилитель рулевого управления;

Пластина сделанная своими руками

Проводка

• Отвертки разных конфигураций;
• Линейка;
• Сверла.

Никаких масел или других веществ не потребуется, так как идет работа с электричеством, а не с механическими узлами. После того, как все компоненты подготовлены, следует переходить к непосредственному монтажу, который будет проходить в следующей последовательности:

• Необходимо вытащить из колодки штатную клемму и переместить ее на колодку, размещенную на жгуте;

• После этого, свободная клемма, отходящая от жгута, перемещается на то место, где находился штатный провод, примыкающий к колодке. Это даст возможность пропустить провод штатного типа между жгутами. Провод, идущий от колодок, обладает номиналом в 50 А;

• Теперь надо потихоньку отделить кожух вала рулевого типа, после чего снять замок зажигания и отделить переключатели. Делать это надо медленно, чтобы не допустить растрескивания кожуха;

• Откручиваем аккуратно болт, который удерживает рулевую рейку и затем снимается непосредственно рейка;

Откручиваем болт на рейке

• Надо измерить длину промвалов и если нужно подогнать пластину, для этого надо использовать линейку и возможно даже записать показатели;

• Производится монтаж электроусилителя на освобожденное место, для этого надо подобрать нужный размер вала, так как он не налезает на рейку. Чтобы подогнать вал под нужный размер, пластину и вал перетачивают под валы «Приоры». Именно детали от ВАЗовской «Приоры» как нельзя лучше подходят для этого;

• После того как вал будет подогнан необходимо просверлить пластину более глубоко чем это уже есть. Сделать это не трудно, так как вал представляет собой полую конструкцию;

Пересверленная самодельная пластина

• Пластина устанавливается на усилитель и тем самым проверяется полученная глубина. Если все нормально, то нужно крепко зажать всю конструкцию при помощи, более малого болта;

Подгоняем пластину

• Теперь следует установить переключатели на их места и переходить к проводке. Для этого нужно из салона, через левое крыло, вывести два провода напрямую к АКБ;

• Далее надо снять бачок омывателя и взять проволоку. С ее помощью надо прикрепить выведенные два провода. Их нужно прицепить к концу противоположного провода и протянуть оба;

• Необходимо снять приборную панель и достать оттуда колодку красного цвета, потихоньку затянуть проводку в пространство под панелью. После чего достать провод оранжевого цвета из красной коробки;

• К этому проводу надо закрепить коробку красного цвета и объединить ее с проводкой электроусилителя. При этом конец с оголенной клеммой проводки усилителя укладывается на освободившегося штатного провода в красной колодке;

• Также надо поступить с серым проводом, который тоже выходит из колодки красного цвета. Его необходимо тоже протянуть на место его штатного собрата и закрепить с помощью клеммы;
• После чего надо переместиться к АКБ и закрепить надежно провод черного цвета, то есть МИНУС, на провод розового цвета, то есть на ПЛЮС;
• После этого необходимо соединить всю проводку электроусилителя руля и запустить ее или просто покрутить рукой.

Установка электрического усилителя закончена, осталось только аккуратно установить все компоненты на свои места.

Для этого надо установить обратно все переключатели и приладить на место кожух и руль, который покроет собой вал рулевого типа.

Если установочные работы электрического усилителя производит опытный мастер, который может несколько выйти за рамки предложенной инструкции, то следует сказать о том, как проводится подгонка электроусилителя на ВАЗ 2110.

После того, как основные действия из приведенного перечня будут проведены можно произвести следующую подгонку:

• Провести выравнивание руля;
• Ликвидировать все щели и зазоры между деталями;
• Провести установку светодиодного датчика диагностики электроусилителя;
• Слегка укоротить питающий кабель;
• При необходимости заменить испорченные детали и поврежденные части кожуха.

После этого следует еще раз внимательно осмотреть систему рулевого управления, сидя при этом в салоне. Устранить последние недочеты и натереть панель и руль полиролью. Только после этого можно приступать к дальнейшей эксплуатации машины. Именно соблюдение чистоты и порядка в салоне машины приводят к сосредоточенности водителя за рулем.

Заводом изготовителем АвтоВАЗ, не предусмотрен ремонт электроусилителя руля, только полная замена в сборе. Поэтому все ремонтные действия, производятся хозяином автомобиля на свой страх и риск.

Необходимо всегда помнить, что самостоятельный ремонт электроусилителя руля ВАЗ 2110 своими руками, может привести к ДТП!

Цена на электроусилитель руля ВАЗ 2110 и компоненты следующая:

Также отдельно могут продаваться компоненты для установки:

• рулевой вал для установки электро усилителя руля — цена около 1 000 рублей;
• кронштейн для установки электроусилителя руля — цена около 1 000 рублей;
• жгут проводов для подключения ЭУР — стоимость около 1 500 рублей;
• имитация электронного датчика скорости (для карбюраторных двигателей) — примерно 1 500 рублей.

Из выше приведенной информации становится понятно, что ЭУР на ВАЗ 2110 имеет массу положительных показателей, которые и сделали его популярным. В процессе эксплуатации этот компонент не требует никакого вмешательства и дополнительных материалов.

Электрический усилитель руля не требует никакого обслуживания или регулировки. Он прекрасно показывает себя в морозных Российских условиях и его работа никак не изменяется в связи с этим.

Не надо предварительно прогревать автомобиль, перед тем как приступить к управлению, а значит, водитель быстрее отправиться в путь.

Но наряду с этим у устройства есть и недостатки, хотя в случае ВАЗ 2110 это не бросается в глаза. Каждый водитель имеет возможность самостоятельно решать, какой усилитель ему больше подходит, тем более что установить электрический усилитель, можно самостоятельно.

Если есть желание сделать управление автомобилем ВАЗ 2110 безопасным и комфортным, то следует отдавать предпочтение именно электроусилителю.

Функции рулевого управления

Рулевое управление — это система, обеспечивающая движение транспортного средства. Оно состоит из рулевых колеса, рейки, механизма и привода. Принцип работы руля основан на том, что колесо принимает импульс усилия, осуществленного водителем, и передает его механизму, который реагирует в соответствии с заданным водителем направлением.

Устройство механизма рулевого управления Лада Гранта

Рулевое колесо легкового автомобиля отличается от руля грузового автомобиля прежде всего по диаметру. В первом случае это 390-420 мм, во втором — 445-545 мм. У спортивных автомобилей руль меньше, чем стандартный, установленный на обычное легковое авто. Кроме диаметра, здесь наблюдается различие в механизме управления.

Сегодня существует несколько типов рулевой колонки, от обычных и недорогих до построенных по такому типу, который позволяет ей складываться при фронтальном ударе высокой степени. Кроме того, рулевые колонки имеют как механическое, так и электрическое регулирование, что очень удобно, когда нужно откорректировать высоту руля или его направление.

В образцах последних лет, принадлежащих моделям люксовой категории, встречается рулевая колонка, которую легко переставить с водительского места на место правого пассажира. Рулевой механизм — устройство, передающее колебания от усилия воздействия на рулевую колонку приводу.

Существует несколько типов рулевого механизма, наиболее распространенным из которых является реечный.

Он встречается и у российских моделей Лада Калина, Гранта, ВАЗ 2114 и других проектов АвтоВАЗа. А вот легендарные БМВ, Тойота, Мазда и другие оснащены более сложным рулевым механизмом, с принципом работы на все четыре колеса. Данное решение гарантирует большую устойчивость и великолепную управляемость.

Привод передает усилие от рулевого механизма колесам. На сегодняшний день известно несколько конструкций привода, в зависимости от того какая подвеска установлена на автомобиль. Наиболее популярным и известным является механический привод, который состоит из шарниров и тяг. Такой тип конструкции встречается как в российских моделях, типа Гранты, так и в европейских проектах.
