Смазать выжимной подшипник настроить лад и выжимной подшипник свистит что делать

Далеко не каждый может похвастаться глубокими знаниями о том, что такое выжимной подшипник сцепления, как устроен принцип его работы, как узнать о его неисправности и по возможности отремонтировать. Эта статья написана с целью помочь разобраться в этом самостоятельно.

Что такое выжимной подшипник, его роль

Схема расположения выжимного подшипника в механизме сцепления

Выжимной подшипник сцепления включается в работу, когда происходит переключение передач, обеспечивая связь между дисками сцепления, поэтому при проявлении первых признаков неисправности нужно незамедлительно приступать к его ремонту в своем гараже или обратившись в автомастерскую.

Выжимной подшипник включается в работу, когда происходит переключение передач, обеспечивая связь между дисками сцепления/

Существует два типа этой детали: роликовый (шариковые) и гидравлический. Как они работают? Все довольно просто: цепочка действия механизма начинается в тот момент, когда автомобилист нажимает на педаль сцепления, далее вилка воздействует на рабочий цилиндр, после чего происходит отсоединение двух дисков сцепления, а, чтобы они вновь объединились, и существует эта запчасть. Для чего нужен выжимной подшипник, мы разобрались. А почему возникают порой неполадки в работе системы сцепления? Неисправности возникают из-за чрезмерных нагрузок, обычно возникающих у автомобилистов-новичков, когда они долго держат выжатой педаль сцепления. Это очень мелкая круглая деталь, но ответственность при езде возлагается на нее большая, если происходит поломка, автомобилем управлять не представляется возможным. Цена новой запчасти колеблется от 400 рублей до 4500 тысяч рублей, в зависимости от страны-производителя. Где находится выжимной подшипник сцепления? Располагается он в части, где коробка передач соединяется со сцеплением, то есть на первичном валу коробки.

Признаки неисправности выжимного подшипника

Чтобы быть уверенным в своем автомобиле, исключите следующие признаки неисправности:

Все перечисленные факторы требуют диагностики на неисправность. Возникает вопрос: как проверить выжимной подшипник? Это совсем несложно. Нужно прислушаться к издаваемым звукам при выжимании педали, посторонние шумы в районе коробки будут свидетельствовать о поломке. Характерный «предсмертный» визг в машине- главный признак того, что деталь нужно срочно менять, иначе возникнет ситуация, когда выжимной подшипник в самом неподходящий момент заклинит. Если вы чувствуете, что зашумел или свистит выжимной подшипник на холодную, то оцените все риски, и решая вопрос о том, можно ли ездить при шумах, лучше ответить — нет. В среднем, работает он без поломок около 150 тысяч км пробега, эта деталь отличается высокой прочностью и надежностью.

Как снять и заменить выжимной подшипник

Снятие выжимного подшипника

Важное правило для выжимного подшипника: он не должен «люфтить» или двигаться неравномерно, скачкообразно.

Если все же предстоит ремонт, придется разбирать всю коробку передач, т.к. нужная деталь находится внутри нее. Далее снимается из напряжения пружинный фиксатор, снимается сам подшипник. Для этого понадобится инструмент, потому что придется снимать его с пружинных «лапок» держателя. Извлеките из втулки, снимая фиксирующие пружины, и отсоедините от муфты. Снятая деталь осматривается на наличие трещин и других внешних признаков поломки. Надежнее монтировать новую запчасть, благо стоит она относительно недорого. После всех действий произведите смазку. Чем смазать выжимной подшипник? Кто-то отдает предпочтение молибденовой смазке, кто-то графитовой, обычно ею снабжаются детали при покупке в магазине. Важное правило для подшипника: он не должен «люфтить» или двигаться неравномерно, скачкообразно. Как смазать выжимной подшипник, не снимая коробки? Придется ухитриться, практически невозможно произвести хорошую основательную смазку без снятия КПП. В любом случае, если загудел подшипник, лучше всего произвести замену этой детали на новую! У начинающих автомобилистов могут возникнуть сложности с тем, как поменять подшипник выжимного сцепления, это довольно-таки хлопотное предприятие, если нет базовых навыков в ремонте. Поэтому некоторые обращаются за помощью в автосервис. Сколько стоит замена выжимного подшипника? Эта процедура обойдется примерно от 2000 до 5000 тысяч рублей.

Какой выжимной подшипник выбрать

Выжимной подшипник с вилкой фирмы Valeo

Лучше не приобретать только выжимной подшипник. Если элементы сцепления от разных производителей, может возникнуть дисбаланс при эксплуатации. Подобрать весь комплект системы сцепления несложно: ориентируйтесь на популярность у покупателей, отзывы, имя производителя и сложившуюся репутацию магазина. Цельный комплект отличного качества выпускается фирмой Vаleo.

Какой подшипник лучше

Многие автовладельцы пытаются поставить на замену «родную» деталь от производителя авто. Но, например, отечественные запчасти от Lada нельзя охарактеризовать, как самые долговечные и прочные. Популярны модели немецкой фирмы Sachs или официальный поставщик для нашего АвтоВАЗА — итальянский подшипник Coram. Ценовым лидером является фирма Sachs, это недорогой и приемлемый по качеству альтернативный вариант на замену неисправной детали. Также из более недорогих моделей можно выбрать EXEDY и SASSONE.

Регулировка системы сцепления и выжимного подшипника

При не налаженной работе механизма сцепления автомобиль двигается рывками, скачками, рычаг западает, издаются из коробки различные звуки.

Хорошие эксплуатационные свойства авто зависят от качества работы трех систем движения: механизм газа, тормоза и сцепления. Чтобы произвести регулировку сцепления иногда достаточно произвести регулировку привода, в других случаях потребуется ремонт и замена. Регулировку нужно делать вовремя, для того, чтобы не возникали поломки, требующие больших финансовых затрат. Основные признаки не налаженной работы механизма сцепления: автомобиль двигается рывками, скачками, рычаг западает, издаются из коробки передач различные звуки. В идеале после выжимания педали автомобиль должен сдвинуться с места медленно и плавно. Иногда от мелочей зависит многое, и, казалось бы, такая маленькая деталь большой машины, как выжимной подшипник, это капля в море. Но на практике все не так, даже мельчайшая частица, пришедшая в негодность, требует к себе внимания. Опытный водитель справиться с ремонтом или заменой выжимного подшипника, новичок скорее всего отправится в ближайший СТО или попробует решить проблему самостоятельно, прочитав эту статью. Удачи на дорогах!

Автомобиль приходится буксировать до гаража, что является достаточно трудоемким процессом. Эвакуатор обойдется недешево. Гораздо проще следить за состоянием подшипника и остальных частей сцепления заблаговременно. Это убережет вас от возможных проблем в пути.

Устройство

Признаки неисправности выжимного подшипника сцепления, напрямую проистекают из строения этой детали. На данный момент в системах автомобильного сцепления применяют два типа таких подшипников:

Разница у них в принципе приведения узла в работу. Роликовые приводятся в работу с помощью жесткой механической передачи от педали сцепления. Гидравлические используют для этого жидкость. Оба типа механизмов достаточно надежны, срок службы напрямую зависит от эксплуатации.

Выжимной подшипник вопреки всеобщему мнению не крутится постоянно. Он вступает в работу только при выжатом сцеплении. В этот момент подшипник отжимает диск, а на него передается крутящее усилие. Поэтому не рекомендуется, держать сцепление выжатым долго, это увеличивает нагрузку, а соответственно и износ.

Механический подшипник состоит из двух элементов. Основной частью является сама обойма подшипника. Поверх нее расположен пластиковый кожух, к ней же крепится рычаг привода. Гидравлический подшипник отличается строением наружного кожуха. Он способен перемещаться относительно обоймы при подаче давления из системы гидропривода.

Опасность для подшипника

Первая и самая главная опасность описана в предыдущей части статьи. Поэтому никогда не держите на педали сцепления ногу постоянно.

Другая опасность, часто приводящая к поломкам, является внешним фактором. Многие водители ездят по грязи, лужам, снегу. Одни вынуждены это делать по причине плохого качества дорог, другие ездят на рыбалку, охоту. В любом случае под колокол коробки попадает вода и грязь. Из-за этого смазка содержащаяся в выжимном подшипнике теряет свои свойства. Это приводит к повышенному износу, ну и соответственно выходу детали из строя.

Средний срок службы подшипника около 150 000 километров. В случае небрежного использования или плохих дорог этот срок сокращается в 3 раза.

Признаки неисправностей

Выжимной подшипник достаточно надежен, но все-таки он иногда ломается. Чтобы избежать полного отказа необходимо своевременно диагностировать поломку. Своевременная замена убережет вас от лишней нервотрепки при неожиданном отказе.

Первый признак это стук, появляющийся при выжимании сцепления (двигатель заведен). Это говорит о начавшемся разрушении этого элемента конструкции. Но тут есть один нюанс. Если стук наблюдает только в морозную погоду, а после прогрева двигателя исчезает, то поломки нет. Все дело в пластиковом кожухе. На морозе он несколько сжимается и обойма начинает стучать. После прогрева двигателя и коробки все возвращается в норму.

Если во время выжимания сцепления вы слышите свист со стороны педали, то скорее всего в выжимном закончилась смазка. Следует снять его и смазать или заменить на новый. Также в очень редких случаях признаком неисправности может послужить невозможность включения передачи. Это происходит в случае полного разрушения подшипника. Что происходит крайне редко, сделана деталь из высокопрочной стали.

Ремонт и обслуживание

Как и любая запчасть в машине выжимной подшипник требует к себе внимания. При первых признаках неисправности следует его заменить на новый. В процессе эксплуатации желательно его периодически смазывать, делать это нужно раз в 70 000 километров. Если машина эксплуатируется в сложных дорожных условиях, то этот пробег лучше уменьшить.

Даже при появлении стука и свиста, следует окончательно убедиться, что проблема в подшипнике. Для этого придется снять коробку. Единственный способ определить состояние детали это взять ее в руки. Замены требуют подшипники, имеющие повреждения – трещины, сколы. Проверьте насколько свободно он крутится. Даже малейшие подклинивания недопустимы. Если никаких признаков неисправности не обнаружено, то можно смазать его и установить обратно. Скорее всего, проблема исчезнет.

Заключение

Чаще всего проблемы с выжимным посещают неопытных водителей. Ведь до сих пор во многих автошколах учат ногу держать на сцеплении постоянно. Вскоре у машины проявляются признаки неисправности выжимного подшипника сцепления. Это обычно пугает водителей, тем более, что снять коробку достаточно проблематично, особенно в первый раз.

Наличие собственного автомобиля не требует досконального знания его устройства. Но багаж технических знаний никогда не тяготит. Зная признаки неисправности выжимного подшипника сцепления, можно предотвратить аварию, отказ техники в самый неподходящий момент. Действие на опережение всегда минимизирует затраты ремонта. Информированного человека труднее обмануть, накрутить ему неоправданную цену. Ему проще знать, как определить неполадку, что делать в беде.

Назначение

Чтобы понять, где находится выжимной подшипник, надо понимать назначение и устройство сцепления. Сцепление и все его части относятся к трансмиссии автомобиля. Оно обеспечивает передачу крутящего момента от мотора к ведущему мосту и колёсам, должно располагаться между этими частями машины. Но важное условие локации — доступность в его управлении водителем. Чаще всего это педаль сцепления, реже рычаг возле рулевого колеса. При помощи механизма сцепления водитель периодически отключает мотор от трансмиссии. Это позволяет останавливать автомобиль, переключать КПП, изменять динамику движения.

Важная составная часть сцепления — выжимной подшипник. Он находится на первичном валу коробки передач, с помощью нажимной муфты оказывает давление на внутренние концы рычагов. Эти рычаги производят непосредственное соединение или разъединение выжимного и ведомого диска сцепления. Важно помнить, что стандартное положение сцепления — включённое. Но при нажатии педали сцепления происходит отсоединение дисков сцепления.

Надо осознавать, что все эти элементы участвуют в передаче огромной силы. Выжимной подшипник подвергается большим механическим нагрузкам, влияющим на его износ. Принято его ещё называть «упорный подшипник». На некоторых автомобилях используется упорный подшипник скольжения. Его ещё именуют подпятником. Есть модели, в которых данный элемент отсутствует вовсе. Например, ВАЗ-2108.

Шарикоподшипник — известный элемент любого автомобиля. Принцип работы любого подшипника и устройство знакомо даже школьнику: сепаратор, внешнее и внутреннее кольцо, шарики, дорожка для качения.

</span>Признаки неисправностей, поломки<span class=»ez-toc-section-end»></span></h2>
<p>Он, как и другие запчасти, подвергается сильному механическому износу. На выжимной подшипник оказывается влияние только в момент переключения передач. Чем чаще и дольше это делается, тем быстрее идёт износ. Его признаки износа ведут к неисправности и полному отказу всего механизма сцепления. Часто с неисправностью связано неполное выключение сцепления. На языке водителей это называется &laquo;сцепление ведёт&raquo;. Явным примером сильного износа выжимного подшипника может быть сильный шум при выключении сцепления.</p>
<p>Хорошим признаком неисправности подшипника служит неполное выключение сцепления, его пробуксовка. Что ещё может говорить о возможном износе или неисправности:</p>
<p style=»clear: both»>
<ul>
<li>Шум.</li>
<li>Треск.</li>
<li>Чрезмерный свободный ход педали сцепления.</li>
<li>Затруднительное переключение передач. <img style=»float: left; margin: 0 10px 5px 0;» src=»https://poliryi.ru/wp-content/uploads/2016/07/%D0%A1%D0%B8%D0%BC%D1%82%D0%BE%D0%BC%D1%8B-%D0%B8-%D0%BF%D1%80%D0%B8%D0%B7%D0%BD%D0%B0%D0%BA%D0%B8-%D0%BF%D0%BE%D0%BB%D0%BE%D0%BC%D0%BA%D0%B8-%D0%B2%D1%8B%D0%B6%D0%B8%D0%BC%D0%BD%D0%BE%D0%B3%D0%BE-%D0%BF%D0%BE%D0%B4%D1%88%D0%B8%D0%BF%D0%BD%D0%B8%D0%BA%D0%B0-%D1%81%D1%86%D0%B5%D0%BF%D0%BB%D0%B5%D0%BD%D0%B8%D1%8F.jpg» /></li>
</ul>
<p>Вспомогательным признаком может быть запах гари, перегрев двигателя, повышенный расход горючего материала. Игнорировать такие симптомы чревато. На износ любого подшипника влияет его наработка, условия, в которых он работал, попадание пыли, грязи и инородных тел. Много определяет механическая нагрузка на его корпус, вибрация и нагрев. Явные признаки поломки должны побудить только к одному: поспешить на СТО.</p>
<h2><span class=»ez-toc-section» id=»%D0%A2%D0%BE%D0%BB%D1%8C%D0%BA%D0%BE_%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82″></span>Только ремонт<span class=»ez-toc-section-end»></span></h2>
<p>Проблема решается только заменой подшипника, ремонту он не подлежит. Произвести замену невозможно без снятия коробки передач. Это сложная, трудоёмкая задача. Выполнить её можно только в профессиональной мастерской, с помощью напарника. Такая работа, как поменять подшипник, требует навыков, оборудования и условий. При замене не рекомендуется подбирать более дешёвый аналог. Это опасно новой быстрой поломкой. Ещё эффективней менять сцепление полностью.</p>
<h2><span class=»ez-toc-section» id=»%D0%97%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0_%D0%B8_%D1%86%D0%B5%D0%BD%D0%B0_%D0%B2%D0%BE%D0%BF%D1%80%D0%BE%D1%81%D0%B0″></span>Замена и цена вопроса<span class=»ez-toc-section-end»></span></h2>
<p>Любой водитель в наше сложное время задаст вопрос: &laquo;Сколько стоит замена подшипника, как поступить лучше: купить подшипник в торговле, или доверить это мастерам СТО?&raquo; Многие приличные заведения стараются иметь своих надёжных поставщиков запчастей, не накручивать дополнительную наценку при замене деталей. В таком случае выгода автовладельца очевидна: мастерская отвечает и за работу, и за запчасть.</p>
<div style=»clear:both; margin-top:0em; margin-bottom:1em;»><a data-hren=»https://o-ladagranta.ru/kak-polzovatsja-korobkoj-avtomatom/» target=»_blank» rel=»dofollow» class=»u4c1e13a4d18e6fd4cc7f33cd87a5372c»><!— INLINE RELATED POSTS 2/3 //—><style> .u4c1e13a4d18e6fd4cc7f33cd87a5372c { padding:0px; margin: 0; padding-top:1em!important; padding-bottom:1em!important; width:100%; display: block; font-weight:bold; background-color:#eaeaea; border:0!important; border-left:4px solid #000000!important; text-decoration:none; } .u4c1e13a4d18e6fd4cc7f33cd87a5372c:active, .u4c1e13a4d18e6fd4cc7f33cd87a5372c:hover { opacity: 1; transition: opacity 250ms; webkit-transition: opacity 250ms; text-decoration:none; } .u4c1e13a4d18e6fd4cc7f33cd87a5372c { transition: background-color 250ms; webkit-transition: background-color 250ms; opacity: 1; transition: opacity 250ms; webkit-transition: opacity 250ms; } .u4c1e13a4d18e6fd4cc7f33cd87a5372c .ctaText { font-weight:bold; color:#000000; text-decoration:none; font-size: 16px; } .u4c1e13a4d18e6fd4cc7f33cd87a5372c .postTitle { color:#16A085; text-decoration: underline!important; font-size: 16px; } .u4c1e13a4d18e6fd4cc7f33cd87a5372c:hover .postTitle { text-decoration: underline!important; } </style><div style=»padding-left:1em; padding-right:1em;»><span class=»ctaText»>Читайте также:</span>&nbsp; <span class=»postTitle»>Как пользоваться коробкой автоматом</span></div></a></div><p>Выжимной подшипник на средний зарубежный автомобиль стоит от 9 до 22 долларов. Если это дорогой автомобиль (BMW), то и цена немного выше: 25 долларов. Выпуском этих деталей занимаются разные фирмы, цена может отличаться. Сама работа по замене стоит столько, сколько и сам подшипник. Многое зависит от ценовой политики предприятия, &laquo;жадности&raquo; владельца, наличия акции и дополнительных услуг.</p>
<p><iframe src=»https://www.youtube.com/embed/muL5USySV2g?feature=»oembed»>

Выжимной подшипник является одним из основных элементов сцепления в машине. Его износ и поломка приведет к неполадкам в работе системы, в результате чего потребуется замена устройства. В этой статье мы расскажем о том, какие характерны для выжимного подшипника признаки неисправности и чем для автомобиля чреват выход из строя этой детали.

Виды выжимных подшипников

Причины и признаки поломки

Меняем выжимной подшипник

Последствия выхода из строя

Как продлить ресурс?

Видео «Руководство по замене и смазке детали»

Виды выжимных подшипников

Прежде чем узнать, по каким причинам происходит выход из строя и какие проблемы принесет изношенность подшипникового устройства для автомобиля Акцент или другой модели, разберем разновидности деталей.

На сегодняшний день в системах сцепления и переключения передач используются два типа устройств:

Принцип действия

Предназначение устройства заключается в бесперебойном обеспечении соединения и разъединении дисков сцепления, когда водитель жмет на педаль.

Принцип действия следующий:

Пользователь Алексей Романов обнародовал ролик, который позволит разобраться в принципе действия системы сцепления и выжимного подшипника.

Причины и признаки поломки

Если подшипник развалился или только выходит из строя, это приведет к неполадкам в работе системы сцепления.

Если подшипник неисправный, обычно это обусловлено тем, что устройство износилось в результате постоянного использования в условиях высоких нагрузок. Зачастую причиной изношенного и сломанного устройства является долговременное удерживание педали сцепления с включенной скоростью. Когда водитель допускает такую ошибку, простаивая в пробках, на устройство возлагаются большие нагрузки, что приводит к его поломке. Почему еще детали выходят из строя, так это по причине естественного износа. Если неисправен подшипниковый элемент, определить это можно по некоторым симптомам.

Какие характерны для выжимного подшипника признаки неисправности:

Каналом «ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ» опубликован ролик, из которого вы можете узнать о неисправностях, а также диагностике выжимного подшипникового устройства.

Как проверить выжимной подшипник

Как узнать, что устройство нуждается в замене:

Меняем выжимной подшипник

Подробнее о том, как снять с муфты и демонтировать подшипниковое устройство:

Снятие КПП

Процедура демонтажа коробки передач может выполняться по-разному в зависимости от конструктивных особенностей машины. Выполнять снятие агрегата следует с помощником. Перед демонтажем производится отключение и снятие аккумулятора машины, а также слив трансмиссионной жидкости.

Как снять коробку передач:

Последствия выхода из строя

Что касается последствий, то если устройство ломается, это приведет к появлению нехарактерного для работы автомобиля шума. Со временем гул может усиливаться. Появится треск, хруст. В результате, когда подшипник полностью износится и развалится, возникнут сложности с включением передач. Водителю будет трудно переключать рычаг коробки. Со временем переключение скоростей станет невозможным.

Как продлить ресурс?

Чтобы увеличить срок службы устройства, необходимо ездить по ровным дорогам. В нашей стране это условие соблюдать проблематично. Учитывайте, что неровные дороги разрушают не только ходовую часть транспортного средства, но и систему сцепления. Поэтому регулярная езда по бездорожью опасна и для подшипников. Не допускайте ошибок при эксплуатации авто. Когда машина стоит на светофоре, не надо выжимать педаль сцепления и включать первую передачу, если вы не планируете двигаться. Делать это надо только вначале движения, поскольку деталь работает в условиях высоких нагрузок. Увеличить ресурс эксплуатации устройства позволит его регулярная смазка.

Видео «Руководство по замене и смазке детали»

Канал «Ремонт Двигателя! И интересное!» предлагает ознакомиться с процедурой замены выжимного подшипникового устройства и его смазкой в своем ролике.

Доброго вам дня, дорогие друзья. Сегодня мы поговорим о том, как удалить посторонние звуки (хрусты, скрипы, трески) при работе с педалью сцепления Лада Гранта. Механика вообще «больная» тема для отечественного автомобиля производства ВАЗ. Делая в целом надежные и неприхотливые коробки сборщики иногда допускают ошибки: не правильно выставляют педали сцепления, жалеют смазки на рабочие элементы механизмов, нарушают технологические процессы. Как итог потребитель вынужден сталкиваться с посторонними шумами при работе с педалью сцепления и коробкой в целом. Сегодня я расскажу вам, как убрать эти назойливые звуки.

Как убрать посторонние звуки от педали сцепления на Лада Гранта?

Как всем известно схема привода троса сцепления на Лада Гранта оснащена автоматическим натяжителем (компенсатором износа) троса сцепления. По задумке конструкторов такая схема упрощает эксплуатацию автомобиля, владельцу больше не требуется самостоятельно регулировать зазор на вилке сцепления и заниматься подстройкой педали сцепления. Но тем не менее, проблемы все-таки встречаются. Чаще всего виноваты сборщики, которые не верно выставляют рабочий зазор на вилке сцепления и жалеют смазки при сборке. В итоге мы получаем посторонние шумы при работе с педалью.

Для того, чтобы разобраться с проблемой нужно провести комплекс не сложных мер. Для начала нам необходимо отрегулировать зазор на вилке сцепления. Сделать это можно как с учетом снятия корпуса воздушного фильтра, так и без.

Если вы приняли решение снять корпус фильтра, то вам необходимо: снять патрубок холодного забора воздуха и патрубок подвода воздуха в ресивер, снять проводку с датчика массового расхода воздуха, отсоединить жгуты проводки, которые закреплены на корпусе и освободив из резиновых упоров удалить корпус из подкапотного пространства.

Чтобы выставить зазор на вилке сцепления, нужно потянуть трос сцепления до упора по ходу движения авто, и путем отворачивания и заворачивания пластикового барашка выставить зазор в 27 миллиметров между барашком и вилкой сцепления.

После того, как мы выставили гарантировано рабочий зазор на вилке, нам необходимо смазать элементы в педальном узле. Для работы подойдет WD-40. Нам необходимо подать смазку на втулку сцепления и пластиковый храповик компенсации износа. Так же, при необходимости, можно подать смазку на оболочку троса сцепления.

Выполнив этот не хитрый ряд действий вы гарантировано избавитесь от шумов при работе с педалью сцепления и выставите механизм на оптимальный уровень работы. Если шумы при нажатии на педаль остались, советую обратиться в официальный сервис, поскольку наличие таковых после всех необходимых работ может быть сигналом о неисправности, которая потребует замены троса или педального узла.

Видео с демонстрацией как убрать скрип, треск и шум от педали сцепления на Лада Гранта.

На автомобиле установлено сцепление от модели Лада Калина. Сцепление представляет из себя маховик, на котором закреплена корзина. Корзина постоянно поджимает диск сцепления, именно за счет этого передается крутящий момент на КПП от двигателя. При нажатии на педаль сцепления, натягивается металлический трос, подсоединенный к вилке сцепления. Лепестки корзины отжимаются, перестают поджимать диск к маховику, при этом крутящий момент от двигателя не передается.

Здесь приведен рисунок лишь для ознакомления, с конструкцией сцепления Лады Гранты.

Сцепление и его привод: 1 — металлический трос привода сцепления; 2 — оболочка троса; 3 — нижний наконечник оболочки троса; 4 — защитный чехол; 5 — поводок; б — рычаг вилки; 7 — направляющая втулка подшипника; 8 — подшипник выключения сцепления; 9 — кожух сцепления; 10 — нажимная пружина; 11 — нажимной (ведущий) диск сцепления; 12 — маховик; 13 — фрикционные накладки ведомого диска; 14 — ведомый диск; 15 — пружина демпфера; 16 — демпфер крутильных колебаний; 17 — ступица ведомого диска; 18 — пружина; 19 — зубчатый наконечник троса; 20 — корпус механизма автоматической регулировки длины троса; 21 — распорная втулка; 22 — кронштейн оболочки троса; 23 — картер сцепления; 24— первичный вал КПП

Сцепление не нуждается в регулировке на протяжении всего срока службы.

Неисправности сцепления Лады Гранта

Регулировка и замена троса сцепления на Лада Гранта

На автомобиле Лада Гранта сцепление выключается, включается изменением положения лепестков сцепления. Лепестки отжимаются при помощи подшипника сцепления, который перемещается вилкой сцепления. Вилка сцепления, является фактически рычагом на оси, приводится в действие металлическим тросом сцепления. В данной статье приведена информация по замене и регулировке троса сцепления на автомобиле.

Инструменты необходимые для замены и регулировки троса сцепления: ключ на 8 мм, линейка, отвертка плоская

Процесс замены троса сцепления на автомобиле Лада Гранта

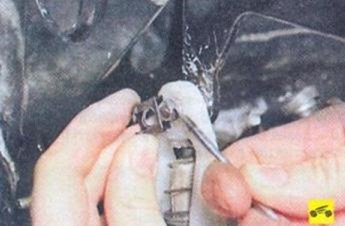

1. Со стороны салона, под панелью приборов (работа для наглядности показана при снятой панели) отверните гайку крепления упора оболочки троса сцепления к кронштейну педального узла и снимите упор со шпильки.

2. С помощью отвертки снимите с стержня педали сцепления стопорную скобу и пластиковый корпус механизма компенсации износа накладок ведомого диска сцепления.

3. В моторном отсеке вытащите из отверстия в перегородке между салоном и моторным отсеком уплотнитель оболочки троса привода сцепления. 4. Потяните трос вперед, то есть по направлению движения автомобиля. Снимите трос с углубления на вилке выключения сцепления (см рисунок ниже).

5. Отверните поводок от наконечника троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач (см рисунок ниже) и демонтируйте трос с автомобиля. Извлеките его из отверстия в перегородке.

6. Установку нового троса привода сцепления начните с того, что пропустите трос в отверстие щита передка (перегородку), закрепите трос на стержне педали сцепления, также закрепите корпус механизма компенсации износа. 7. Закрепите упор оболочки троса на шпильке кронштейна педального узла. 8. Установите в отверстие перегородки уплотнитель оболочки троса. 9. Пропустите трос в отверстие кронштейна на коробке передач и установите в это отверстие направляющую втулку оболочки троса. 10. Накрутите на нижний наконечник троса поводок, обеспечив выступание наконечник относительно торца поводка на 0-1 мм. (см рисунок ниже слева)

Операции по регулировке троса сцепления Лада Гранта

1. Установите трос привода сцепления в исходное положение, для этого, преодолевая усилие пружины механизма, переместите нижний наконечник троса до упора вперед, то есть по направлению движения автомобиля. Удерживайте наконечник в вытянутом положении, измерьте размер (смотрите на фото размер L) между вилкой и поводком, он должен быть равен 27 мм. Если размер не соответствует должному значения, то отрегулируйте его вращением поводка в нужную сторону. (см рисунок ниже, механизмы находятся в моторном отсеке)

2. Введите наконечник троса в паз вилки выключения сцепления и отпустите. Под действием пружины поводок наконечника должен установиться на вилку без зазора. 3. Нажмите на педаль сцепления несколько раз до упора и снова измерьте ранее контролируемое расстояние (смотрите на фото размер L). При необходимости повторите регулировку, пока не добьетесь нужного значения в 27 мм.

Дополнительная информация о компенсирующем механизме троса сцепления

Механизм компенсации на тросе сцепления Лада Гранта предназначен для того, чтобы трос сцепления всегда находился в натянутом состоянии. Незначительное отклонение компенсирующий механизм либо «выбирает», либо добавляет к длине.

Как устранить скрипы и щелчки педали сцепления Гранты

Многие автолюбители после первых 200км. начинают замечать, что педаль сцепления Lada Granta начинает скрипеть или щелкает. Сначала были подозрения на брак корзины сцепления, но как оказалось не все так страшно. В этой статье рассмотрим основные причины и решения этого недуга.

Почему педаль сцепления ВАЗ 2190 щелкает

Итак, на Лада Гранта привод выключения сцепления тросовый, беззазорный, снабжен механизмом храпового типа, предназначенным для компенсации изменения длины привода во время эксплуатации при износе накладок ведомого диска. Другими словами, регулировка привода в эксплуатации не требуется.

Данный механизм автоматического натяжения троса имеет микровыключатель, похожий на тот, который установлен в компьютерных мышках, отсюда и щелчки. Как правило, решение проблемы заключается в регулировке троса сцепления.

Почему скрипит педаль сцепления Lada Granta

Причин скрипов педали сцепления может быть несколько, поэтому сначала нужно проследить источник скрипов. Если они исходят от педалей, тогда причина может быть в пластиковой втулке педали, которая при нажатии на педаль сцепления нажимает на микропереключатель, там есть место, где она трёт об кронштейн.

Если скрипы идут со стороны мотора, тогда это может скрипеть поводок наконечника, нужно смазать место контакта пластиковой гайки тросика и вилки сцепления.

Другая причина скрипов педали сцепления может быть в отсутствии смазки на первичном валу в коробке, там, где ходит прижимной подшипник, на который нажимает вилка сцепления, а он в свою очередь прижимает диск сцепления. Чтобы решить проблему потребуется графитовая смазка в баллончике. Чтобы удобно было работать, можно загнать машину на яму и снять защиту двигателя. Либо снять воздушный фильтр и попробовать подлезть сверху. Снимаем пыльник с рычага вилки сцепления, просовываем трубочку баллончика смазки внутрь и брызгаем там все.

Еще причина скрипов может быть в самом тросике сцепления, можно попробовать смазать его с помощью той же смазки и тонкой трубочки, либо заменить тросик на новый. Если ничего не помогает, тогда попробуйте обратится со своей проблемой к официальному дилеру, не редко для решения проблемы они снимают КПП Гранты.

http://клуб-лада.рф/granta-remont/454-kak-ustranit-skrip-pedali-stsepleniya-granta.html, http://www.autosecret.net/lada-granta-vaz2190/transmissija-lada-granta/1186-sceplenie-lada-granta, http://www.autosecret.net/lada-granta-vaz2190/transmissija-lada-granta/1193-zamena-trosa-sceplenija-na-lada-granta

Подшипник ступицы Лада Гранта

Замена подшипника задней ступицы Гранта Замена ступичного подшипника переднего колеса

Если вы являетесь обладателем автомобиля с автоматической коробкой передач, то данная статья может показаться вам неинтересной, ведь сейчас речь пойдет о незаменимой детали для транспортных средств с механической трансмиссией. Конечно, мы имеем ввиду педаль сцепления, которая как раз и выполняет роль основного связующего звена между желанием водителя и «послушностью» машины. Для включения или выключения сцепления необходимо приложить к педали определенное усилие, однако если от водителя требуются чрезмерные нагрузки, тогда это явный признак присутствия каких-либо неполадок в системе.

Причины жесткой педали сцепления

Почему же все-таки нам иногда приходится встречаться с таким явлением как «жесткая педаль сцепления»? На самом деле существует несколько наиболее распространенных причин. Во-первых, нередко заедает сам рычаг педали или затирается трос, во-вторых, источником подобных проблем может послужить и слишком сильный износ подшипника вилки сцепления, из-за чего она также начинает туго двигаться. В некоторых случаях тугая педаль сцепления объясняется закупоркой в гидравлической системе либо износом выжимного подшипника.

Естественно, для восстановления нормальной работоспособности педали сцепления придется предпринять ряд необходимых действий, но для начала попробуем разобраться в различных признаках проявления тех или иных неисправностей. К примеру, если жесткость педали сцепления является результатом износа подшипника вилки, то при нажатии на педаль вы услышите некое характерное урчание, свидетельствующее о том, что выжимной подшипник уже отработал отведенное ему время, и его пора заменить новой деталью.

Не стоит исключать из возможных причин «жесткого сцепления» и проблему неполного включения механизма. В таких ситуациях при переключении передачи водитель транспортного средства услышит характерный скрежет. Это объясняется неспособностью ведомого диска нормально оторваться от нажимного диска. Чтобы устранить эту неисправность, лучше всего сразу обратиться к профессионалам.

Неполное выключение устройства также имеет свои причины. К ним относят:

— неправильную регулировку троса;

— заедание ведомого диска;

— неправильную сборку узла системы;

— сильный износ механизма включения.

Проблема «жесткой» педали сцепления встречается в разных машинах, и транспортные средства с гидроприводом далеко не исключение. Если вы являетесь владельцем именно такого автомобиля, тогда вам следует знать, что тугая педаль сцепления может объясняться несколькими причинами: гнутой вилкой, закоксованными шлицами первичного вала, по которому и скользит ведомый диск, загрязнением втулки, по которой передвигается выжимной подшипник, а также повреждением внутренней части гибкого шланга системы гидропривода. Это наиболее типичные объяснения проблемы тугой педали, однако они далеко не единственные.

К примеру, на старых шлангах может отслоиться кусочек резины, который в итоге будет играть роль своеобразного клапана, поэтому если искать причину без демонтажа КПП, можно самостоятельно заменить гибкий шланг и прокачать сцепление, а если это не поможет, тогда уже обращаться к специалистам сервиса.

Что делать, если педаль сцепления жесткая?

Если педаль сцепления на вашем транспортном средстве вдруг стала тугой, а передачи переключаются с определенным усилием (а бывает и такое, что скорость вообще не включается), в первую очередь необходимо установить точную причину подобного явления. Вполне вероятно, что потребуется полная замена и настройка тросика сцепления. Этот процесс имеет свои особенности, а перед монтажом нового элемента необходимо его хорошенько смазать специальной жидкостью. Для этого часто используют состав WD-40.

Кроме того, нередко педаль сцепления просто невозможно выжать. Зачастую этому предшествует ее чрезмерно легкое нажатие или полный «провал». Подобные поломки часто связаны с неправильной регулировкой троса или же с его обрывом. В таких случаях нелишним будет проверить состояние выжимного подшипника, который может быть поврежден, из-за чего и возникают трудности с нажатием педали. Также следует проверить на предмет повреждений и диафрагменную пружину, расположенную на нажимном диске.

Если вы привыкли сами заниматься ремонтом вашего транспортного средства и хорошо знакомы с особенностями его конструкции, тогда подобную проверку можно выполнять в самостоятельном порядке, но в большинстве случаев автовладельцы предпочитают обращаться за помощью к специалистам СТО.

Как это исправить?

Наиболее простой способ «смягчить» педаль сцепления – это смазать направляющую выжимного подшипника и опору вилки сцепления. Конечно, данный способ поможет устранить проблему только в том случае, если исключены более серьезные неисправности и дефекты деталей. Для выполнения указанной задачи совсем не обязательно демонтировать КПП. Просто снимите с вилки трос, затем защитную резинку, а после этого зафиксируйте вилку, чтобы она не выскользнула из усов опорного подшипника. Выполнив эти задачи, возьмите фонарик и посмотрите, достаточно ли в механизме смазки.

Если она отсутствует, тогда аккуратно очистите проволокой грязь и смажьте деталь. Подвигайте вилку в разные стороны, так смазка лучше распределится по всей поверхности. Также не стоит забывать об опоре, расположенной за вилкой, она тоже должна быть хорошо смазана. Конечно, из-за ограниченного подкапотного пространства выполнять все вышеперечисленные действия достаточно неудобно, но при желании нет ничего невозможного. Поэтому запаситесь терпением и смело приступайте к выполнению задачи.
