Техническое обслуживание и ремонт рулевого управления автомобиля lada granta

Для выполнения работы потребуется помощник.

Как и тормозную систему, работу двигателя и другие важные узлы и агрегаты, рулевое управление необходимо периодически осматривать на предмет неисправностей. Если признаков нет, осмотру подлежат защитные пыльники и другие, более мелкие детали конструкции. Рулевая рейка Лады Гранты является ключевым механизмом управления. Именно благодаря этому осуществляется управление автомобилем за счёт поворотов колеса.

От исправности рулевого механизма зависит не только комфорт управления, но и безопасность водителя и его пассажиров. Неполадки узла нужно уметь вовремя диагностировать и устранить.

Основные неисправности рулевой рейки

Главный признак поломки – это стук при поворотах. Сначала он практически незаметен и проявляется при наезде на ямы. Если игнорировать первые симптомы, шум никуда не исчезнет и будет постоянно усиливаться. Дальше стук будет передаваться на руль. Если и этот симптом игнорировать, рейку попросту заклинит, а это чревато попаданием в ДТП из-за потери управления. Стучит рейка из-за износа шарниров, зубьев или резинометаллических втулок (демпфера).

Также к неисправностям рулевой рейки можно отнести следующие симптомы.

Причин неисправностей рулевой рейки много. Но эти встречаются чаще всего. Если возникает хотя бы один из них, Лада Гранта должна отправиться на ремонт в ближайшее время.

Замечание. В зависимости от цели работы рулевую колонку можно снять в сбо ре с рулевым колесом и подрулевыми переключателями Работа по казана с частичной разборкой рулевой колонки.

Снятие

1. Подготавливаем автомобиль к выполнению работы и снимаем клемму с отрицательного вывода аккумуляторной батареи («Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Поворачиваем рулевое колесо в положение, соответствующее движению по прямой. Снимаем рулевое колесо («Рулевое колесо — снятие и установка»)

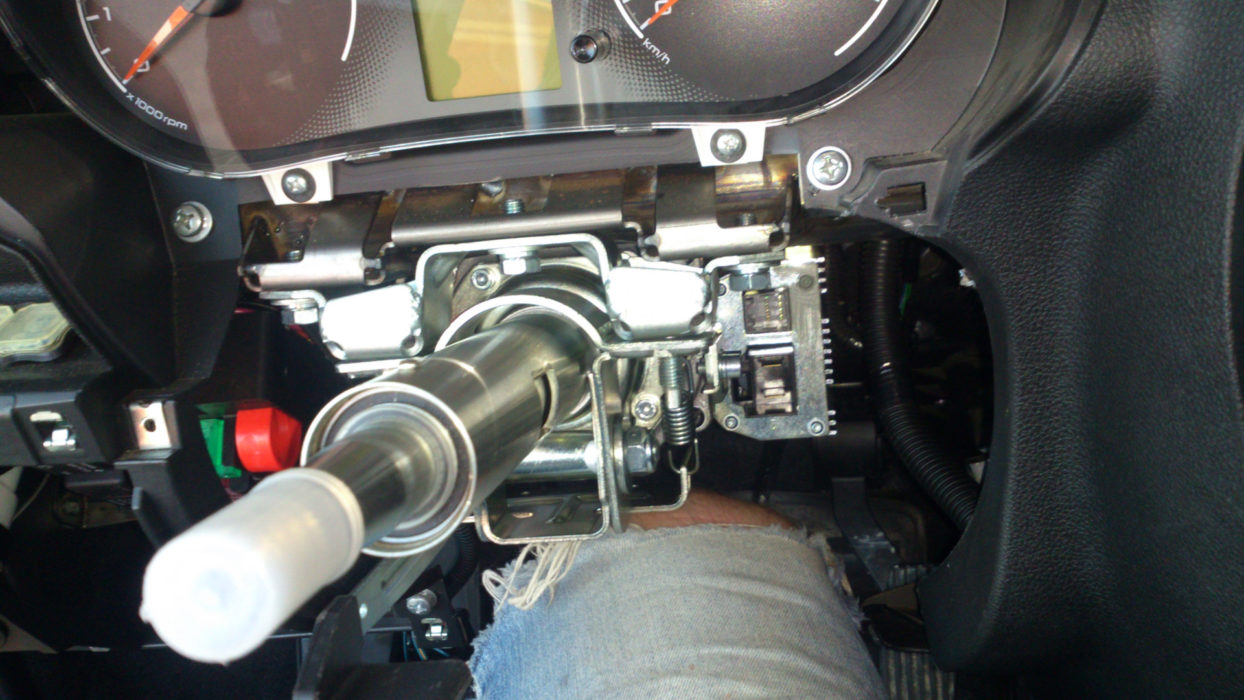

3. Снимаем декоративные накладки рулевой колонки («Декоративные накладки рулевой колонки — снятие и установка»).

4. Снимаем нижнюю накладку панели приборов («Монтажный блок — замена предохранителей и реле»).

5. Отсоединяем колодки жгутов проводов от подрулевых переключателей и контактного кольца («Подрулевые переключатели — снятие, проверка и установка»).

6. Накидным ключом на 8 мм ослабляем стяжной болт и снимаем соединитель в сборе с подрулевыми переключателями и с контактным кольцом.

7. Разъединяем колодки жгута проводов замка зажигания («Выключатель (замок) зажигания — снятие и установка»).

8. Освобождая фиксаторы, отсоединяем три колодки жгутов проводов от электроусилителя рулевого управления.

9. С другой стороны усилителя разъединяем колодку проводов.

Замечание. Снять рулевую колонку можно в сборе с промежуточным валом. Однако снимать и устанавливать рулевую колонку удобнее, если разъединить промежуточный вал. Соединение фланцев карданных шарниров промежуточного вала возможно только в одном положении, поэтому можно не помечать их взаимное положение.

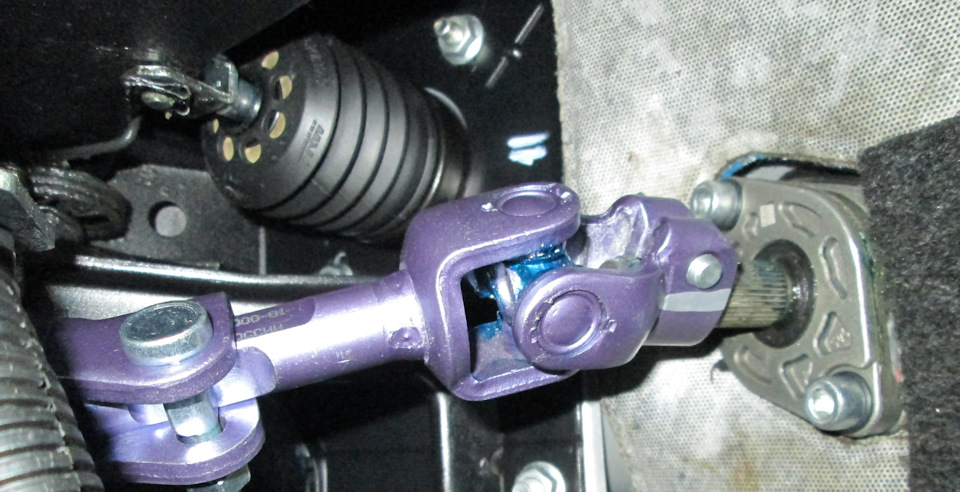

10. Накидным ключом на 13 мм отворачиваем гайку стяжного болта фланца нижнего карданного шарнира промежуточного вала. Извлекаем болт.

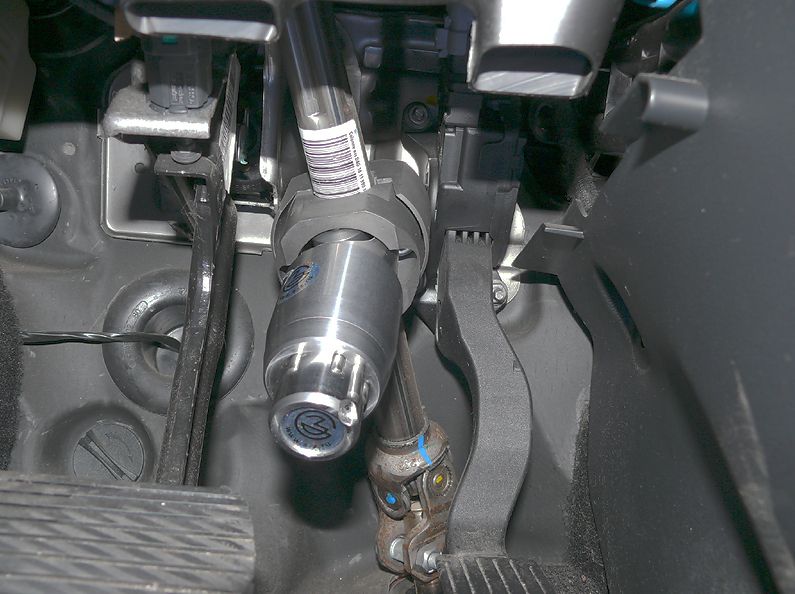

11. Торцовым ключом на 13 мм ослабляем затяжку двух гаек нижнего крепления рулевой колонки.

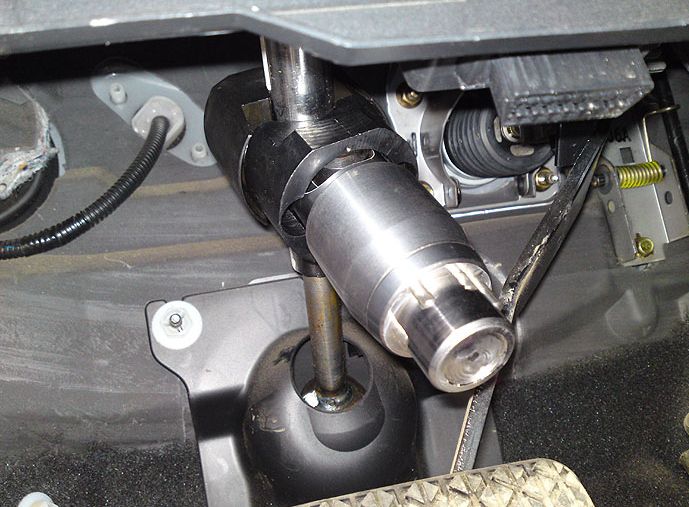

12. Тем же ключом отворачиваем две гайки верхнего крепления рулевой колонки.

13. Снимаем рулевую колонку в сборе.

Установка

Устанавливаем рулевую колонку в обратной последовательности. Перед установкой убеждаемся, что передние колеса находятся в положении движения по прямой, а паз на валу и метка на крышке картера рулевого механизма, а также метки на защитном чехле расположены должным образом (см. фото).

Защитный чехол должен быть надет на вал рулевого механизма так, чтобы метка А располагалась напротив углубления угловой формы 1, расположенного в крышке картера, а вал при этом повернут так, чтобы его паз 2 располагался напротив метки Б защитного чехла.

Гайки стяжных болтов на фланцах промежуточного вала затягиваем моментом 23-28 Н·м (2,3-2,8 кгс·м). Гайки крепления рулевой колонки затягиваем моментом 15-18,6 Н·м (1.5-1,9 кгс·м).

Расположение меток для установки вала рулевого механизма в положение прямолинейного движения автомобиля: 1 — угловое углубление в крышке картера рулевого механизма; 2 — паз на валу рулевого механизма; 3 — крышка картера рулевого механизма: А — угловой выступ на защитном чехле; Б — вырез в кромке защитного чехла.

Рулевое управление: 1 — наконечник рулевой тяги; 2 — регулировочная резьбовая вставка; 3. 6 — скобы крепления рулевого механизма; 4, 5 — рулевые тяги; 7 — правый защитный колпак: 8 — правая опора рулевого механизма; 9 защитный чехол рулевого механизма; 10 — рулевой механизм; 11 уплотнитель; 12 — промежуточный вал с нижним кленчанным шарниром; 13 — верхний карданный шарнир; 14 рулевая колонка с электроусилителем рулевого управления- 15 — рулевое колесо; 16 — контактное кольцо*; 17 — гайка крепления рулевого колеса: 18 накладка рулевого колеса (подушка безопасности водителя*); 19 — подшипники рулевого вала: 20 — левый защитный колпак; 21 — левая опора рулевою механизма.

* Для автомобилей с подушкой безопасности.

Рулевое управление с электроусилителем* и регулируемой по углу наклона рулевой колонкой.

Рулевое колесо установлено на шлицах рулевого вала и зафиксировано самокошрящейся гайкой. На автомобилях, оборудованных подушкой безопасности водителя вместо накладки в рулевое колесо установлен модуль подушки безопасности.

Рулевой вал составной. Он состоит из верхнего и промежуточного валов. Верхний вал вращается в двух подшипниках, запрессованных в трубу рулевой колонки. На верхней части трубы колонки установлен замок зажигания е противоугонным устройством. Промежуточный вал — разборный, имеет на концах два карданных шарнира.

Рулевая колонка выполнена в сборе с мотор-редуктором и блоком управления электроусилителя рулевого управления*. Эффективность работы электроусилителя завит от скорости движения автомобиля. Электроусилитель работает только при включенном двигателе. Кронштейны рулевой колонки прикреплены к кузову на четырех шпильках самоконтрящимися гайками. Кронштейны соединены с трубой рулевой колонки шарнирно. Верхний кронштейн оборудован механизмом фиксации рулевой колонки. Переместив рычаг фиксации в нижнее положение, можно менять угол наклона рулевой колонки. При поднятом рычаге колонка фиксируется в выбранном положении.

Рулевой механизм реечного типа, состоит из картера, приводной шестерни и рейки, находящихся в зубчатом зацеплении. Механизм закреплен на перегородке моторного отсека двумя скобами на резиновых опорах. При поворачивании рулевого колеса, вращение передается через верхний и промежуточный валы рулевой колонки на приводную шестерню, которая, поворачиваясь, перемещает рейку.

К рейке рулевого механизма болтами прикреплены рулевые тяги, которые состоят из собственно тяг, наконечников и регулировочных втулок. На внутренних концах рулевых тяг выполнены проушины с запрессованными в них рези но металлическими втулками. В наружных наконечниках тяг установлены шаровые пальцы, которыми рулевые тяги соединены с поворотными рычагами стоек передней подвески. При перемещении рейки тяги поворачивают стойки передней подвески. Длину рулевых тяг можно изменять, вращая регулировочные втулки и изменяя тем самым схождение передних колес. От самопроизвольного вращения втулки фиксируются стяжными болтами, завернутыми во фланцы наконечников рулевых тяг.

* В зависимости от комплектации на автомобиле может отсутствовать электроусилитель.

Рулевое управление: 1 — наконечник рулевой тяги; 2 — регулировочная резьбовая вставка; 3. 6 — скобы крепления рулевого механизма; 4, 5 — рулевые тяги; 7 — правый защитный колпак: 8 — правая опора рулевого механизма; 9 защитный чехол рулевого механизма; 10 — рулевой механизм; 11 уплотнитель; 12 — промежуточный вал с нижним кленчанным шарниром; 13 — верхний карданный шарнир; 14 рулевая колонка с электроусилителем рулевого управления- 15 — рулевое колесо; 16 — контактное кольцо*; 17 — гайка крепления рулевого колеса: 18 накладка рулевого колеса (подушка безопасности водителя*); 19 — подшипники рулевого вала: 20 — левый защитный колпак; 21 — левая опора рулевою механизма.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы («Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Визуально проверяем состояние защитных чехлов наконечников рулевых тяг и рулевого механизма.

Рекомендация. Поврежденные чехлы (порванные, с трещинами) необходимо заменить.

3. Убеждаемся, что рычаг фиксации рулевой колонки поднят до упора. Пытаясь перемещать рулевое колесо в вертикальной плоскости. проверяем надежность крепления рулевой колонки механизмом фиксации. Если рулевая колонка перемещается, снимаем накладки рулевой колонки («Декоративные накладки рулевой колонки — снятие и установка») ключом на 10 мм ослабляем затяжку болта крепления рычага (резьба левая) и ключом на 17 мм подтягиваем гайку оси рычага фиксации рулевой колонки. После этого затягиваем болт.

4. Пробуя перемещать рулевое колесо вдоль оси рулевого вала, убеждаемся в отсутствии люфта рулевого колеса па шлицах вала и вала в рулевой колонке.

5. Для проверки люфта в рулевом управлении поворачиваем рулевое колесо в положение, соответствующее движению прямо. На панель приборе укладываем шлицевую отвертку таким образом, чтобы ее лезвие располагалось рядом с ободом рулевого колеса (для надежности се можно закрепить малярным скотчем). Поворачивая рулевое колесо направо до начала поворота колес (выбирая люфт), а затем налево и ориентируясь по лезвию отвертки, мелом, отрезками проводов или иным способом отмечаем эти положения на ободе. Люфт не должен быть более 5‘ (или 18 мм) при измерении по наружной части обода.

Замечание. Увеличенный люфт свидетельствует о необходимости поиска и устранения неисправности. Как правило, в первую очередь в рулевом управлении выходят из строя наконечники рулевых тяг.

6. Для проверки отсутствия люфта в наконечниках рулевых тяг, помощник слегка покачивает рулевое колесо из стороны в сторону. Кладем руку на место соединения рулевой тяги с поворотным рычагом стойки подвески так, чтобы ладонь касалась их одновременно. При появлении люфта в наконечнике рулевой тяги, будет ощущаться смещение поворотною рычага относительно тяги.

7. Проверяем затяжку гаек болтов карданного шарнира рулевой колонки («Рулевая колонка — снятие и установка»).

8. Повторяем проверку с другой стороны автомобиля. Неисправные шарниры заменяем («Наконечник рулевой тяги — замена»).

9. При покачивании рулевого колеса из стороны в сторону прислушиваемся к работе рулевого механизма. Стук со стороны правого края рулевого механизма свидетельствует об износе опорной втулки. Неисправный рулевой механизм снимаем и ремонтируем либо заменяем («Рулевой механизм — снятие и установка»).

10. Включаем зажигание — на щитке приборов должна загореться контрольная лампа неисправности электроусилителя рулевого управления. Запускаем двигатель. Контрольная лампа должна погаснуть, рулевое колесо должно легко вращаться одной рукой. Загорание лампы во время работы двигателя свидетельствует о неисправности электроусилителя и необходимости его ремонта.

Рекомендация. Ремонтировать электроусилитель рулевого управления следует в специализированной ремонтной мастерской.

Регулировка рулевой рейки

Узел стучит по разным причинам. На самом деле это настоящая болезнь механизма управления, доставшаяся по наследству от Лады Калины, т. к. узлы идентичны на этих автомобилях. Отрегулировать рейку можно своими руками.

Для этого понадобится минимум инструмента:

Для подтяжки рейки можно воспользоваться двумя способами. Первый подразумевает использование специального ключа, который можно просунуть в зазор арки с левой стороны. Второй способ более трудоемкий и подходит в том случае, если нет возможности просовывать руку в зазор. Для этого понадобится демонтировать АКБ и его площадку, только так можно добраться до гайки для подтягивания редуктора. С первым способом всё просто, поэтому лучше рассмотреть второй вариант.

Для этого нужно отсоединить клеммы аккумулятора и снять его, после чего демонтировать площадку под ним. Теперь можно добраться до гайки, расположенной на внутренней стороне корпуса редуктора. Ключ для подтяжки можно купить комбинированный, с одной стороны – для подтяжки рейки, с другой – для натяжения ремня ГРМ.

Для подтягивания гайку нужно поворачивать по часовой стрелке.

Реечный рулевой механизм

Если говорить в целом о рулевом механизме Лады Гранта, то следует отметить такие его основные характеристики и особенности.

Принципиальная схема устройства рулевого управления Лады Гранта достаточно проста. Механизм типа шестерня-рейка закреплен в моторном отделе на специальном щите через резиновые опоры. Надежность крепления обеспечивают приваренные к кузову болты. Рулевой привод обеспечивается через две отдельные рулевые тяги, которые взаимодействуют с поворотными рычагами стоек передних колес.

Надежность зацепления зубчатой пары с одной стороны обеспечивает специальный зазор, выставляемый в заводских условиях. С другой стороны точность зацепления поддерживает пружинный упор, который прижимает саму рейку к зубьям шестерни.

Вышеуказанный зазор в нормальных условиях составляет 0,1 мм, однако в процессе эксплуатации может нарушаться вследствие износа отдельных деталей. Таким образом, одной из основных причин, почему появился посторонний стук в рулевом механизме, является нарушение установленного зазора зубчатого зацепления.

Следует отметить и другие неисправности, которые могут привести к тому, что в автомобиле появится неприятный стук:

Регулировка рейки

Перед тем как устанавливать рейку с тягами обратно, необходимо выполнить выставление зазоров зубчатого соединения. Учитывайте, что упорную гайку лучше сразу заменить на новую. Выставляют рейку в среднее положение, так, как если бы колеса стояли прямо. Для регулировки используют специальный индикаторный механизм часового типа. Начинаем вращение шестерни-вала и замеряем показания индикатора.

Если значение 0,05 мм, то следует завернуть регулировочную гайку на такую же величину. После того как регулировка рулевой рейки будет завершена, проверяют легкость и равномерность перемещения по всей длине хода рейки. При условии, что все сделано точно, следует зафиксировать положение регулировочной гайки, проведя специальное кернение пробойником. Когда выполнены все работы, можно приступать к обратной установке рулевого механизма на Лада Гранта.

После того как механизм был установлен обратно на машину, следует еще до начала движения на стоящем автомобиле прокрутить рулевое колесо, проверяя равномерность вращения. Проверку, которая выявит, что отсутствует стук, можно будет произвести только в движении по неровной дороге.

Неисправности рулевого управления, как правило, возникают из-за недостаточно частого профилактического осмотра. Если владелец прозевал появление незначительных подтеков в рулевом механизме, потери целостности защитных чехлов, то вероятность того, что в скором времени в нем появится стук, достаточно велика. Поэтому важно проводить ежегодную диагностику.

Установка своими руками

Электроусилитель впервые появился на Калине, затем на Гранте и на новой Приоре. Управлять автомобилем без ЭУР можно. Но если автолюбитель ранее владел автомобилем, оснащенным гидравлическим или электрическим усилителем, то, как минимум, будет испытывать большие неудобства.

На Ладе Гранта в минимальной комплектации производитель не устанавливает электроусилитель рулевого управления, поэтому многие владельцы таких автомобилей решают самостоятельно установить ЭУР. Подобная процедура не самая простая, к тому же агрегат стоит недёшево. Зато его наличие – это комфортная езда, маневренность и безопасность.

Для монтажа не требуется обладать какими-то особыми знаниями и навыками, достаточно минимального опыта и набора инструментов. Если всё же встал вопрос об установке электроусилителя руля на Ладу Гранта, то при покупке ЭУР следует обратить внимание на его номер.

В наборе цифр есть определение места производства, это две последние цифры:

Для установки усилителя понадобится набор гаечных ключей, отвёрток и УШМ (болгарка). Перед тем как приступить к установке, следует демонтировать рулевое колесо, все подрулевые переключатели, замок зажигания, рулевую колонку с карданом.

Дальнейший алгоритм действий следующий.

После этого остаётся подключить ЭУР к проводке согласно прилагаемой к усилителю электросхеме. С помощью шайб нужно отрегулировать отклонение руля в разных положениях. Дальнейшее обслуживание электроусилителя не требуется. Тем же, кто решил заменить ЭУР на гидроусилитель, следует понимать, что эта затея бессмысленна. Во-первых, ЭУР гораздо технологичнее и современнее, а во-вторых, установка ГУР на Гранту трудоёмкий и дорогостоящий процесс, не имеющий практического преимущества.

Рулевой механизм Лады Гранта надёжен и прост в устройстве. При своевременной диагностике неисправностей и периодическом обслуживании механизмов рейка и другие узлы прослужат долгое время без каких-либо серьезных проблем.

Рулевое управление является тем ответственным механизмом, любая неисправность которого не позволит водителю дальше использовать автомобиль. Любую неисправность нужно как можно скорее устранить.

Наиболее популярная модель российской компании АвтоВАЗ получила реечное рулевое управление. Конструктивно механизм отличается достаточной надежностью. Но вместе с тем одной из наиболее распространенных неисправностей является стук рулевой рейки Лада Гранта.

Снятие рулевого механизма

Если стук все-таки появился, то владельцу авто предстоит произвести демонтаж механизма. Эту работу удобнее и быстрее проводить при нахождении средства передвижения на подъемнике.

Для проведения работ потребуется необходимый инструмент, к которому в этом случае относят:

Перед началом проведения работ аккумуляторную батарею отсоединяют, тем самым принимая необходимые меры безопасности. На первоначальном этапе нужно предварительно ослабить болты крепления передних колес. Сами колеса следует оставить в положении «прямо» перед поднятием автомобиля на подъемник. Дальше разъединяют карданный вал рулевого колеса от вала приводной шестерни реечного механизма.

Эту работу проводят из салона. Поэтому автомобиль не поднимают высоко. Теперь можно высвободить поворотные тяги, открутив их от поворотных рычагов. И как только эта работа будет проведена, можно приступать к демонтажу рулевого механизма. Ключом на 13 откручивают гайки его крепления и снимают крепежные хомуты.

Рулевой механизм снимают вместе с отсоединенными рулевыми тягами. Следующим этапом проведения ремонтных работ является разборка снятого устройства. Здесь следует освободить рулевую рейку от всех защитных чехлов, которые надеты на механизм. С этой целью срезают все фиксирующие хомуты, которые впоследствии нужно будет заменить на новые.

Замена рулевой рейки своими руками

Для начинающих автомобилистов это может показаться слишком сложной процедурой. Но на деле всё проще. Алгоритм действий таков.

Теперь можно устанавливать новую рулевую рейку (если не использовался ремкомплект для ремонта). Собирается узел в обратной последовательности. Положение рейки следует отрегулировать так, чтобы метки на картере совпали с метками на защитном пыльнике. Последняя операция при замене узла – это регулировка развал схождения передних колёс.

Если производился ремонт рейки, все детали обильно смазываются специальной смазкой (недостаток смазки сокращает срок службы рулевой рейки).

В большинстве случаев причиной поломки рейки является игнорирование автомобилистами осмотра автомобиля на предмет наличия неисправностей. Тщательная диагностика всех узлов и агрегатов проводится минимум раз в год.

Тюнинг руля на Ладе Гранта

Вариантов модернизации рулевого колеса на Ладе Гранта немного. Самый популярный из них – это установка спортивного варианта. Такой руль не только сделает интерьер более привлекательным, но и повысит комфорт управления, особенно если будет подобран грамотно. Мультируль установить можно, но только если комплектация максимальная, в остальных случаях с его помощью нечем будет управлять.

Спортивный вариант должен быть травмобезопасным, т. е. при ДТП он должен деформироваться без нанесения повреждений водителю. Из недостатков можно отметить, что при наличии подушки безопасности в стандартном руле, спортивный ее не имеет. Также можно доработать руль, установив оплетку. Более продвинутые устанавливают под нее нить подогрева.

Для установки спортивного рулевого колеса понадобится провести следующие операции.

Выбрасывать или продавать заводское изделие нельзя, спортивный вариант вызовет вопросы при прохождении техосмотра.

Рулевое управление автомобиля Lada Granta 1

Главная Granta Гранта 1  Шасси (ходовая часть)

Этот раздел доступен на болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком

Диагностика, ремонт и обратная сборка

Прежде чем определить, почему возник стук в рулевом управлении, следует разобрать рейку полностью и провести диагностику на предмет износа, разрушения составных деталей и соединений. Разборку проводят в такой очередности. Закрепляют рулевую рейку в тиски, предварительно позаботившись об установке прокладок из мягкого металла или другого материала. Отворачивают гайку крепления трубы картера механизма. Проводят снятие трубки картера. Вынимают фиксаторы крепления втулок трубы и извлекают их.

Выкручивают регулировочную гайку. Здесь нужно использовать специальный ключ на 24, который имеет внешние грани для откручивания. Последовательно извлекают пружину упора рейки, уплотнительное кольцо и упор рейки. Демонтируют крышку картера. После снятия сепаратора подшипника и уплотнительного кольца извлекают рейку. Демонтируют второй элемент пары рулевого механизма — вал-шестерню.

Теперь можно провести диагностику состояния подшипников, уплотнительных колец. После тщательной очистки оценивают износ зубчатых секторов, состояние поверхности рейки, вала. Ведь именно здесь лежит причина, которая и обуславливает появившийся стук. В случае необходимости подбирают нужные детали и проводят их замену.

Перед обратной сборкой все ответственные соединения смазывают специальным составом. Очень часто именно недостаточное количество заложенной смазки приводит к быстрому износу нагруженных деталей, что нарушает ранее установленный зазор. Поэтому даже недавно установленная рейка стучит вновь.

Сборка рулевого механизма проводится в обратной последовательности. Для правильной и легкой установки демонтированных подшипников следует подобрать нужного диаметра обрезки труб, которые помогут правильно установить подшипники на место. Собранный рулевой механизм подлежит обязательной регулировке, поскольку величина зазора тоже может определить, появится ли стук после обратной установки.
