Две самые распространенные причины неисправностей

В 90 процентах случаев главными причинами поломки устройства являются:

• применение неподходящих высоковольтных проводов. Запомните, что провода необходимо подбирать те, которые соответствуют параметрам самого модуля;
• поддельные или бракованные компоненты модуля. К сожалению сегодня, вопрос безопасной покупки оригинальной, не фальсифицированной детали стоит наиболее остро.

Замена модуля зажигания гранта

Для того чтобы осуществить демонтаж и замену катушки зажигания для гранты (8 клапанов) потребуется выполнить 5 простых действий:

1. В связи с тем, что вы будете работать с электрической частью автомобиля, ее питание необходимо обесточить. Для этого достаточно скинуть минусовую клемму автомобильного аккумулятора.

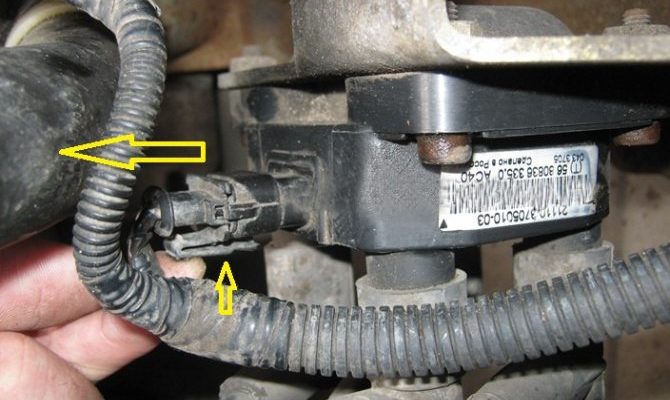

2. Далее необходимо найти устройство и отключить от него контактную фишку с проводами. Для этого потребуется надавить на специальный фиксатор (защелку), после чего фишка свободно вынимается из разъема устройства.
3. Теперь отсоедините четыре высоковольтных провода, которые присоединены в гнезда питания катушки. Для того, чтобы отсоединить, ухватитесь за основание провода в районе его непосредственного соединения и потяните на себя. То же самое проделайте и с остальными проводами.
4. Следующим шагом будет снятие самого модуля. Его корпус располагается на специальном металлическом кронштейне и закреплен при помощи четырех винтов, которые необходимо открутить.
5. Остается только извлечь модуль зажигания для гранты (8 клапанов).
6. При обратной установке нового модуля будьте крайне внимательны, соблюдайте порядок подключения высоковольтных проводов (на корпусе устройства имеется специальная маркировка, которая помогает обеспечить правильное присоединение).

Инструкция по ремонту и замене катушки зажигания

Снятие и замена КЗ выполняется по следующему алгоритму:

1. Сначала нужно обесточить авто, отключив минусовую клемму АКБ.
2. Отжав фиксатор-защелку, необходимо отсоединить колодку с проводами, идущими от контролера.
3. Затем от КЗ следует отключить высоковольтные провода.
4. Далее откручиваем винты крепления модуля зажигания к кронштейну и снимаем его с кронштейна.
5. Новый модуль устанавливается на место старого. Далее выполняются действия обратные снятию.

Как проверить катушку зажигания?

Катушка зажигания состоит из двух электрокатушек, которые управляются контролером двигателя. Она служит для преобразования низковольтного 12-вольтного напряжения в высоковольтное для образования искры.

Неисправности системы зажигания, способы устранения

Обзор производителей, артикулы катушек на 8 (16) клапанную ладу гранту

*цены актуальны состоянием на 07.11.2022 года.

Еще интернет магазин по продаже запчастей для системы зажигания:

• Катушки зажигания
• Свечи накала
• Свечи зажигания Denso

Последовательность действий при самостоятельной диагностике зажигания на ладе гранте

1. Чтобы проверить модуль, подключаем клеммы (крокодилы) мультиметра к центральному выводу колодки проводов. Активируем зажигание, тестер показывает напряжение, которое должно быть приближенно к 13 – 14 В.

ПроверкаВодителю на заметку! Если отсутствует напряжение на центральном жгуте, то ищите причину неисправности в электрической проводке, соединяющей катушки и контактную группу замка.

1. Для диагностики исправности цепи управления используем пробник с лампой 2 Вт. Подключаем клеммы тестера к выходам колодки. При отсутствии повреждений цепи лампа будет мигать.

Пробник с лампой
По аналогии проводим замеры на оставшихся трех колодках.

1. Чтобы проверить исправность работы катушки, предварительно отключаем колодку со жгутом высоковольтных проводов. Подводим клеммы к крайним выходам, замеряем напряжение.

Замер напряжения

Для проверки вторичной обмотки подключаем тестер к катушке по схеме: 1 – 4 / 2 – 3 цилиндры.

В исправном состоянии катушка покажет сопротивление 4.0 Ом. Тяготение к бесконечности — первый признак повреждения цепи.

Свечи проверяем по следующей схеме: выкручиваем со штатного места, надеваем люльки, запускаем двигатель. В исправном состоянии между электродами проскакивает искра.

Заменяем неисправные детали новыми.

Признаки неисправностей модуля зажигания на гранте

Для того чтобы понять, что причиной некорректной работы двигателя автомобиля является модуль зажигания, существует 4 характерных признака:

1. Затрудненный пуск двигателя авто.
2. Существенные провалы мощности мотора (так как в некоторых цилиндрах не происходит воспламенений топлива).
3. Ошибки, которые идентифицируются как: 0351 (обрыв катушки 1,4 цилиндров) и 0352 (2,3 цилиндров). Кроме того могут диагностироваться ошибки связанные с пропуском зажигания (3001 по 3004 включительно).
4. Изменение частоты оборотов двигателя (плавающие обороты).

Способы диагностики работоспособности устройства

Самым простым методом, что поможет определить работоспособность катушки, является замена аналогичным исправным устройством. Это возможно, если его есть где взять. Следует учитывать, что модуль должен соответствовать параметрам тестируемого устройства. Если двигатель с исправной катушкой заработал как до поломки, точно неисправен модуль зажигания.

Основный метод тестирования предполагает использование мультиметра. Заключается он в определении сопротивления вторичных обмоток катушек, встроенных в модуль зажигания. Способ прост и дополнительных навыков не требует. Для проведения тестирования устройство можно не снимать. Проверка делается при заглушенном двигателе.

Так проверяется сопротивление вторичной обмотки мультиметром

1. Из гнёзд модуля вынимаются высоковольтные провода.
2. Переключатель тестера устанавливается в положение 20 кОм.
3. Стержни мультиметра по очереди помещаются в углубления соответствующих контактных пар (1 и 4, 2 и 3).
4. При неповрежденной вторичной обмотке показатели в обоих случаях одинаковы. В норме сопротивление должно быть около 5,4 кОм (в некоторых моделях показатели отличаются, что нужно уточнять). Если сопротивление намного больше, значит, есть обрыв обмотки. Сопротивление гораздо ниже – пробой. Катушка неисправна и восстановлению не подлежит.

Невидимая для камер наноплёнка на номера

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Фотогалерея «замена катушки зажигания»

1. Откручиваем болты крепления.

2. Снимаем модуль зажигания.

3. Берем новую КЗ для замены.

Характерные неисправности узла

КЗ – надежный узел с продолжительным сроком эксплуатации, но может выйти из строя.

Признаки неисправности КЗ:

• снижается мощность двигателя;
• провалы на определенных оборотах;
• пропуски зажигания;
• высокий расход топлива;
• работа с рывками на холостых оборотах;
• перегрев катушки из-за внутреннего замыкания;
• загорается сигнальная лампа Check Engine.

По данным признакам нельзя точно сказать, что неисправна КЗ. Поэтому необходима ее диагностика.
