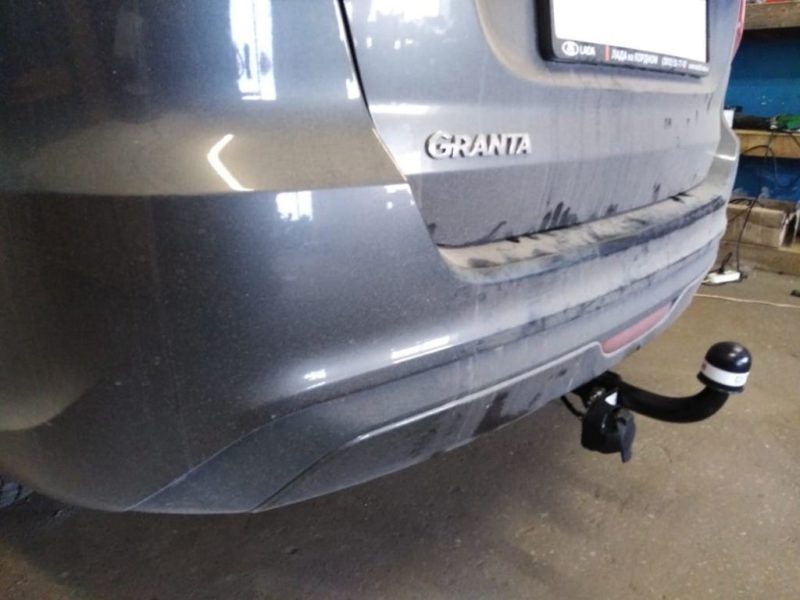

Как подсоединить розетку для прицепа на лада гранта

Подключение электрической части

Механическая часть готова – можно смело цеплять прицеп и проверять надёжность крепежа. Осталось поработать над электрическими цепями, что заставит работать задние огни. Для этого необходимо подключить провода от розетки к бортовой сети автомобиля. Последовательность шагов тут следующая:

• Монтаж розетки – она закрепляется на подрозетнике, рядом с шаром ТСУ;
• Вывод провода розетки через резиновый уплотнитель, располагающийся рядом с бампером, в левой части – отсюда провода выводятся в багажник Лады Гранта;
• Подключение проводов к бортовым огням – здесь главное не запутаться.

Схема подключения проста. Через первый контакт подключается левый поворотник, через четвёртый – правый поворотник. Через третий контакт подключается масса, через шестой – стоп-сигнал. Габаритные они подключается через седьмой контакт, противотуманная фара – через второй контакт (может оставаться свободным). Пятый остаётся резервом – через него может питаться дополнительное оборудование (например, установленная в прицепе перевозная автомобильная камера).

Теперь вы знаете, как установить фаркоп на Ладу Гранту лифтбек. Ничего сложного здесь нет – нужно закрутить шесть основных болтов, закрепить на штатном месте розетку, подключить фаркоп к бортовой электросети автомобиля. Последний этап проверочный – на нём проверяется надёжность установки ТСУ, производится зацепка прицепа, контролируется работоспособность огней. После этого можно отправляться в путь.

Тягово – сцепное устройство или фаркоп для Лады Гранты лифтбек устанавливается с целью дальнейшего использования прицепа для увеличения грузовой возможности машины.

Штатное место установки ТСУ — под задним бампером. При использовании стокового бампера ТСУ устанавливается без проведения дополнительных монтажных работ. В случае наличия предустановленного кастомного варианта — потребуется ряд слесарным работ по вырезке проема для вывода съемного шара.

2 Правильная установка фаркопа – механическая часть

В комплекте вместе с ТСУ есть подробная инструкция и схема установки и расположения крепежных элементов. Устройство крепится на болты формы М10 в шести специально предназначенных местах. В инструкции также можно найти схему расположения заводских отверстий в задних лонжеронах. Чтобы начать установку, необходимо поставить автомобиль на смотровую яму, эстакаду или поднять заднюю часть на домкраты. Заводские места креплений в четырех местах скрыты антигравийным покрытием и заклеены пленкой квадратной формы.

Далее следует сделать предварительную примерку фаркопа и убедиться, что все отверстия под крепления совпадают с отверстиями на фаркопе. Если все совпадает, с помощью ключа на 10 закрутите болты и гайки до упора в указанные крепления. Бампер и глушитель при этом снимать нет необходимости. При закручивании болта в отверстие, которое расположено за задним бампером, могут возникнуть определенные трудности, так как подобраться к нему ключом довольно сложно из-за выступающей ниши под запасное колесо. В данном случае можно использовать электрическую трещетку. После закручивания болтов необходимо правильно выполнить подключение «розетки».

Разновидности фаркопов на Гранту

На рынке представлено несколько видов изделий, которые различаются между собой своими конструктивными особенностями.

• с небольшой грузоподъемностью (до 1500 килограмм);
• с увеличенным усилием (как правило, от 3000 до 3500 кг).

По видам конструкций:

• со съемным шаром;
• с неразборной, цельнолитой конструкцией;
• различающиеся по видам креплений и формой крюка с шаром;
• быстросъемные конструкции.

1 Какой фаркоп выбрать для ВАЗ 2190

Выбор производителей, которые предлагают ТСУ (тягово-сцепное устройство) на Гранту, невелик. Среди них можно выделить такие компании, как Лидер-Плюс, Unicar и др. Стоимость фаркопа с необходимым комплектом креплений в разных магазинах составляет от 1500 до 2500 рублей за комплект.

Похожие статьи

В отличие от других моделей отечественного производства, на Гранте изначально предусмотрены специальные отверстия под крепление фаркопа на автомобиль. Крепления располагаются в районе задних лонжеронов, поэтому, чтобы установить фаркоп на Гранту, ничего сверлить не придется, и в этом огромный плюс для установки своими руками. Стоит сказать, что некоторым владельцам автомобилей Лада и нескольких иномарок повезло меньше. Например, для установки фаркопа на Лада Калина в кузове хэтчбек необходимо проделывать отверстия в нише для запасного колеса и снимать глушитель для конечной установки, кроме того, форма самого фаркопа несколько отличается от варианта для Гранты, что добавляет владельцам дополнительных сложностей.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

1. Подключение габаритных огней.
2. +12 V.
3. Поворотные огни правого борта.
4. Управление стоп-сигналами.
5. Масса.
6. Поворотные огни левого борта.
7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

1. Масса.
2. Управление габаритными огнями.
3. Поворотник левого борта и управление стоп-сигналом.
4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Подключение фаркопа Лада Гранта (электрика)

Как вам известно, большинство фаркопов имеют специальный разъем для подключения электропроводки. Для того чтобы к нему можно было подключать электроприборы (например, для прицепа с фарами, стоп сигналами и прочее) требуется протянуть провода и выполнить их правильное присоединение.
Прокладку проводов лучше всего производить через специальное техническое отверстие, расположенное за задним бампером Гранты с левой стороны. Провода проведите через резиновый уплотнитель.

Далее, порядок действий следующий:

1. С левой стороны снимаем обшивку, а также пластиковую накладку багажника.
2. Далее необходимо подключить разъем розетки фаркопа в схему питания задних фонарей. Чтобы осуществить правильное подключение, ознакомьтесь с инструкцией, приложенной к вашему изделию.

Нажать для увеличения

На этом установка изделия окончена.

«Возьмите на заметку! Когда фаркоп на Ладу Гранту установлен, нанесите на сцепной шар слой смазки. Тем самым вы уменьшите его трение и преждевременный износ в процессе эксплуатации. Кроме того, рекомендуем вам обработать соединительные контакты розетки специальным средством жидкой изоляции. Тем самым вы избежите окисления разъемов для подключения электрики».

Топ-5 лучших производителей фаркопов на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

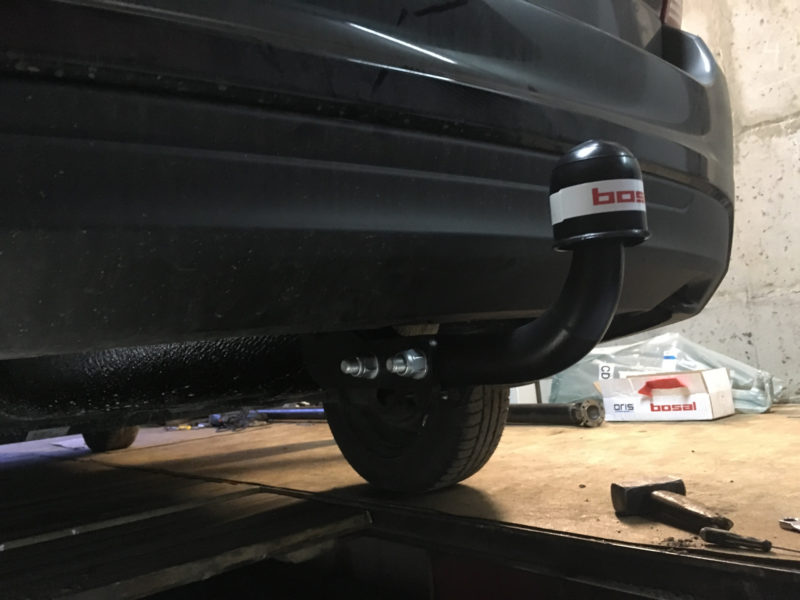

1. Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
2. Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
3. Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
4. Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
5. Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

Chevrolet Niva 80 усталых пони › Бортжурнал › Установка розетки фаркопа своими руками

Увидев в местном магазине «Би-би» фаркоп на шевик фирмы AvtoS «с комплектом подключения» и ценой в 2300 рублей — было решено брать, ибо прицеп вещь иногда весьма полезная 🙂 Купив его, увидел, что под «комплектом подключения» производитель похоже имел ввиду крепёжные элементы, поскольку ни розетки, ни проводов в комплекте не было 🙁 Ладно хоть место под розетку было.

Пришлось покупать отдельно. На рынке купил розетку с креплением и метровым куском провода на 4 жилы в комплекте за 150 руб и защитную резинку, чтобы вода внутрь не попадала, за 20 руб.

Выкладывать установку фаркопа не стал, так как в комплекте была инструкция по установке. Да и не делал фоток.

Для подключения розетки по упрощёной российской схеме нужно минимум 5 проводов (масса, стоп, габарит и 2 поворотника), к тому же 1 метра провода не хватало.

Поэтому я решил подключить розетку по европейской схеме, в которой задействованы все 7 проводов:

1-левый поворот
2-задние туманки
3-масса
4-правый поворот
5-правый габарит
6-стоп сигнал
7-левый габарит и подсветка номера прицепа

Нумерация контактов розетки: №1 наверху, далее по часовой стрелке до 6 и №7 в центре.
Отличие российской схемы только в том, что провод на туманки может отсутствовать и провод габаритов у прицепа может быть один, подключаемый к 7 контакту вилки, при этом 5 контакт либо не используется, либо закорочен с 7ым.

Поскольку найти многожильного кабеля с таким числом жил найти не удалось, то купил 3 метра 2-жильного провода и 1,5 метра трёхжильного. Сечение 0,75мм2. Цена проводов около 50 руб.

Провода для розетки
Трёхметровый провод разрезал пополам — в итоге получилось 3 куска по 1,5 метра. Эта длина провода оптимальна.
Логика была такая: на каждый задний фонарь по одноиму двухжильному проводу для сигналов поворотов и габаритов. Трёхжильный провод подводит массу, стоп сигнал и задние туманки, поэтому может быть подключен к любому из фонарей.

Подготавливаем провода: снимаем оплётку с обоих сторон и затем с одной из сторон каждого провода снимаем изоляцию и пропаиваем кончики на полсантиметра

Подготовка проводов
Без пайки есть большая вероятность что провод отломится под винтовым зажимом розетки.
Зажимаем провода в клеммах розетки. Для удобства решил сделать цвета проводов так:
на поворотники и стопы — коричневый, на габариты и туманки — синий, провод заземления на массу:

Подсоединяем провода к розетке
Желательно как то пометить двухжильные провода, чтобы не перепутать их.
Вставляем клеммную часть в розетку и надеваем сзади пыльник

Сборка розетки
После этого розетку можно закрепить

Далее описание идёт для левой стороны:
Провод протягиваем через многочисленные отверстия в бампере. Качество фоток не очень — из-за слабого аккума вспышка не срабатывала.

В полу багажника, ближе к фонарю, есть резиновая заглушка. Её нужно снять и проколоть под размер провода.

Заглушка в левой стороне багажника
В днище машины есть отверстие в лонжероне — пихаем провод туда:

Проводим провод через отверстие в лонжероне
и ловим его из отверстия заглушки:

Выводим провод в багажник

Трёхжильный провод я тоже решил подключить на левый фонарь:

Провода левого фонаря

Для удобства подключения проводов к фонарю можно открутить крайний левый саморез планки багажника, чтобы вытащить из под него часть обивки:

Откручиваем саморез
Выдёргиваем 2 пистона крепления боковой обивки:

Пистоны боковой обивки
Подключаемся к проводам фонаря при помощи скотч-локов:

Подключаемся к проводам
Цвета проводов в фонаре:
Туманка — оранжевый с чёрной полоской
Габарит — жёлтый
Масса — чёрный (не перепутайте с серым проводом, идущим на обогрев стекла)
Стоп-сигнал — Красный ( там их 2, лучше подключаться к более толстому проводу)
Поворотник — голубой с чёрной полоской

Подключение к правому фонарю аналогичное, там цвета проводов такие:
Габарит — коричневый
Поворот — синий

После сборки видно, что провода никак не мешают в багажнике:

Всем доброго времени суток! На очереди у нас подключение прицепа. Достаточно актуальная тема, которая тесно связана с правильной и безопасной эксплуатацией прицепного транспортного средства.

Каждый знает, что на фаркопе есть розетка, а на прицепах предусмотрены вилки. Вот такая, как многим кажется, простая электрическая схема. Но на самом деле при подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов. И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства.

У каждого разъема и штекера есть своя функция. При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Существует стандартная и нестандартная для России распиновка. Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.

Но не пугайтесь. У всего есть свое решение. Если вы решили заняться вопросом электропроводки самостоятельно, постараюсь дать вам несколько дельных советов и рекомендаций.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

1. Розетка для фаркопа.
2. Различные приспособления для демонтажа бампера.
3. Термоусадка и изолента.
4. Крепежная пластина и иные крепежные элементы.
5. Гаечные ключи и отвертки. Потребуется использовать разные размеры.
6. Хороший паяльник.
7. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
8. Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки.
9. Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Что нужно знать, перед тем как купить фаркоп на Lada Granta?

Шар фаркопа не всегда должен быть установлен на автомобиле, его можно снимать при необходимости.

Для вашего авто подойдут несколько типов шаров:

• Условно съёмный – крепится на 2-х болтах, устанавливается или демонтируется гаечным ключом;
• Американская вставка под квадрат 50х50, быстро устанавливается и снимается, фиксируется шплинтом;
• Несъемный вварной шар.

Все ТСУ сертифицированы, покрашены порошковой краской.

Бампер для крепления снимать не нужно, при необходимости требуется подрезка нижней юбки. Установка идет в штатные места крепления усилителя. При необходимости нужно будет их рассверлить для усиления конструкции втулками.

Владельцы Lada предпочитают прицепные устройства от Лидер Плюс. Также, популярен производитель Автос.

Обратите внимание, что при подключении электрики потребуется блок согласования Smart Connect. Он подключается к проводке машины и оптимизирует работу электрической системы. Исключает перегрев проводов идущих к штатной оптике автомобиля.

В отличии от обычного электрокомплекта, при подключении Smart Connect с проводов задних фонарей снимается только сигнал, а сам модуль и прицеп питаются от аккумулятора через силовой кабель. При коротком замыкании, погружении в воду светотехники прицепного оборудования, заменить надо будет только предохранитель, находящийся в легкодоступном месте.

Если вас интересует оригинальное оборудование, рекомендованное заводом изготовителем Lada, то обратите внимание на штатную проводку. Она устанавливается в штатные разъемы, в большинстве случаев не требует резки/пайки, и при необходимости активируется через диагностический разъем.

У каждого прицепного есть два важных параметра переносимых нагрузок:

• Тяговая, или горизонтальная нагрузка. Имеет значение для грузов, перевозимых за автомобилем, например: прицеп, лодка. Если будете возить что-то тяжелое — подберите ТСУ помощнее.
• Вертикальная. Определяет, какой вес допустим при давлении на шар сверху. Критично, если будете перевозить велосипед, мотоцикл и прочие грузы, которые крепятся вертикально.

Прицепные устройства на Lada Granta выдерживают тяговую нагрузку 900-1250кг и вертикальную 50-75кг. Учтите это при подборе, исходя из того, что придется транспортировать.

Подготовительные работы

Для установки изделия на автомобиль необходимо знать имеет ли ваше транспортное средство технические отверстия для крепежных болтов. Владельцам Лады Гранты и Калины (версии седан) в этом плане повезло гораздо больше, нежели другим представителям модельного ряда ВАЗ. Автопроизводитель заранее предусмотрел штатные крепления, которые расположены на задних лонжеронах (4 шт), и непосредственно за задним бампером (2 шт).

1 Какой фаркоп выбрать для ВАЗ 2190

Выбор производителей, которые предлагают ТСУ (тягово-сцепное устройство) на Гранту, невелик. Среди них можно выделить такие компании, как Лидер-Плюс, Unicar и др. Стоимость фаркопа с необходимым комплектом креплений в разных магазинах составляет от 1500 до 2500 рублей за комплект.

• Тюнинг панели приборов ВАЗ 2107 – стильная классика!
• Фаркоп на Ладу Ларгус – практическая необходимость
• Лада Калина – тюнинг в спортивном стиле своими руками

В отличие от других моделей отечественного производства, на Гранте изначально предусмотрены специальные отверстия под крепление фаркопа на автомобиль. Крепления располагаются в районе задних лонжеронов, поэтому, чтобы установить фаркоп на Гранту, ничего сверлить не придется, и в этом огромный плюс для установки своими руками. Стоит сказать, что некоторым владельцам автомобилей Лада и нескольких иномарок повезло меньше. Например, для установки фаркопа на Лада Калина в кузове хэтчбек необходимо проделывать отверстия в нише для запасного колеса и снимать глушитель для конечной установки, кроме того, форма самого фаркопа несколько отличается от варианта для Гранты, что добавляет владельцам дополнительных сложностей.

LADA KALINA, GRANTA (1117, 1118, 2194)

На рисунке 2-13 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA KALINA, LADA GRANTA.

Рисунок 2-13 – Конструкция и комплект поставки ТСУ LADA KALINA, GRANTA (1117, 1118, 2194): 1 – штанга в сборе с кронштейнами; 2 – подрозетник; 3 – крюк

Снять задний бампер в соответствии с требованиями раздела 1 ТИ 3100.25100.20475 для автомобиля 1117, раздела 2 ТИ 3100.25100.20469 для автомобиля 1118 и ТИ 3100.25100.20568 для автомобиля 2194.

Установку ТСУ на автомобиль LADA KALINA производить в соответствии с требованиями установки на автомобиль LADA GRANTA, указанными выше.

Примечание: Конструкция задней подвески основного глушителя автомобилей позволяет крепить к левому лонжерону кузова кронштейн штанги ТСУ в двух местах при наличии на кронштейне штанги дополнительного крепежного отверстия.

Произвести монтаж и подключение электрооборудованиия ТСУ.

Установить задний бампер.

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Нюансы установки

Перед установкой фаркопа на Лада Гранта своими руками, нужно провести ряд подготовительных мероприятий:

• Поставить автомобиль на смотровую яму, эстакаду или воспользоваться домкратом. Это существенно облегчит проведение монтажа.
• Очистить рабочие поверхности от пыли, грязи и коррозии.
• Обесточить транспортное средство.
• Зафиксировать колеса авто, поставив под них упор, либо задействовать стояночный тормоз машины.
• Подготовить необходимые инструменты (набор ключей), и непосредственно фаркоп с элементами крепления, а также розеткой и проводами.

Проведение работ по установке, осуществляется по следующей инструкции:

1. На задних лонжеронах нужно отыскать штатные места крепления. Они заклеены специальной пленкой, и покрыты анти гравийным составом.
2. Далее нужно взять кронштейн крепления тягового устройства, и соединить места креплений каркаса и двух балок. В отверстия вставляются болты с нанизанными на них гайками.
3. Такие же операции проводятся и с двумя местами соединения, расположенными за бампером. Для того чтобы закрепить болт. Расположенный за выступом полости запасного колеса, применяют трещотку с удлинителем.
4. На крепежный каркас устанавливается сцепной шар и защитный колпачок.

После монтажа крепежного каркаса, приступают к подключению электрической розетки.

2 Правильная установка фаркопа – механическая часть

В комплекте вместе с ТСУ есть подробная инструкция и схема установки и расположения крепежных элементов. Устройство крепится на болты формы М10 в шести специально предназначенных местах. В инструкции также можно найти схему расположения заводских отверстий в задних лонжеронах. Чтобы начать установку, необходимо поставить автомобиль на смотровую яму, эстакаду или поднять заднюю часть на домкраты. Заводские места креплений в четырех местах скрыты антигравийным покрытием и заклеены пленкой квадратной формы.

Схема установки ТСУ на ВАЗ 2190

Далее следует сделать предварительную примерку фаркопа и убедиться, что все отверстия под крепления совпадают с отверстиями на фаркопе. Если все совпадает, с помощью ключа на 10 закрутите болты и гайки до упора в указанные крепления. Бампер и глушитель при этом снимать нет необходимости. При закручивании болта в отверстие, которое расположено за задним бампером, могут возникнуть определенные трудности, так как подобраться к нему ключом довольно сложно из-за выступающей ниши под запасное колесо. В данном случае можно использовать электрическую трещетку. После закручивания болтов необходимо правильно выполнить подключение «розетки».

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

1. Сигнал управления поворотником левого борта.
2. Подключение ПТФ (в иномарках контакт может быть не задействован).
3. Масса.
4. Сигнал управления поворотником правого борта.
5. Габаритные огни левого борта.
6. Управление стоп-сигналами.
7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Установка фаркопа на Гранту – монтаж и подключение розетки

Установив фаркоп на свой автомобиль, на нем можно использовать прицеп. В статье опишем процесс пошаговой установки на Лада Гранта в кузове лифтбек.

Как монтировать фаркоп на Ладу Гранта

Для монтажа фаркопа на Гранту понадобится набор ключей. Подобный тюнинг позволяет увеличивать возможности перевозки различного груза.

3 Подключение электрической «розетки»

Подключение фаркопа к штатной электрической проводке автомобиля – это ответственный и важный этап работ по установке устройства. Подключать проводку следует правильно для того, чтобы световые приборы прицепа работали правильно и не создавали дополнительных нагрузок на бортовую сеть автомобиля. В комплекте с устройством есть подробная инструкция подключения «розетки» и схема распиновки. В самом устройстве есть специальное место под установку разъема. В случае с автомобилем Лада Гранта используется стандартная семижильная розетка. Если розетка фаркопа имеет большее количество проводов, нежели гнездо самого прицепа, необходимо приобрести специальный переходник в магазине электротоваров.

Провода перед установкой лучше обернуть в гофру или другой изоляционный материал. На Лада Гранта лифтбек есть резиновый уплотнитель, который расположен по левой стороне под задним бампером. Провода для разъема лучше всего протянуть через данный уплотнитель в багажник, при этом его можно разрезать, а затем снова заизолировать или постараться просунуть провода поверх штатных, однако это займет больше времени.

Далее следует действовать по простой схеме подключения. В отечественной схеме розетки 1 контакт – желтый провод поворотника, 2 – противотуманный фонарь, 3 – масса, 4 – указатель правого поворотника, 5 – резервный контакт, 6 – стоп сигнал (коричневый провод) и 7 – контакт габаритных фонарей (черный провод).Таким образом вне зависимости от сочетаний схем фаркопа и прицепа все основные подключения будут соблюдаться. Подключение разъема на Лада Гранта осуществляется с помощью «врезки» в электрическую схему задних фонарей. В качестве сигналов управления используются штатные сигналы задних фонарей автомобиля, как силовой кабель можно использовать медный провод с дополнительной изоляцией и сечением 1,2 миллиметра.

Подключение розетки

Для того чтобы на подсоединяемом прицепном устройстве работали световые приборы, нужно подключить фаркоп к проводке автомобиля. При выполнении этой операции, используют следующую схему установки:

• На первый контакт подключается черно-голубой провод. Он отвечает за функционирование левого указателя поворота на прицепе.
• На второй контакт подсоединяют черно-коричневый провод, отвечающий за работу противотуманного фонаря.
• Третий контакт используется для подключения массы.
• Четвертый контакт с припаянным голубым проводом, отвечает за работу правого указателя поворота.
• Зеленый провод распаивают на пятом контакте. Он обеспечивает работоспособность фонаря заднего хода.
• Сигнал торможения расположен на шестом контакте, для работы используют сиреневый провод.
• Седьмой контакт вместе с желто-коричневым проводов отвечает за работу габаритных огней.

После того, как была выполнена распиновка, розетку запитывают от коннекторов задних фар. В завершении работы, провода прокладывают по дну багажного отделения автомобиля, собирают розетку и обрабатывают герметиком. Если внутрь попадет вода, то может произойти короткое замыкание.

Провода и розетка, в большинстве случаев, поставляются вместе с фаркопом в комплекте.

Использование фаркопа дает возможность использовать прицеп, трейлер или транспортировать другие автомобили. Перед монтажом ТСУ, необходимо уточнить, подразумевает ли конструкция автомобиля установку данной детали. После оборудования машины прицепным устройством, переделку регистрируют в ГИБДД. Это позволит избежать штрафов и проблем с прохождением технического осмотра автомобиля.

Как соединить провода фаркопа

Подключение розетки фаркопа

Подключение фаркопа (грузового прицепа авто) – простая процедура. Подсоединить прицеп к машине действительно несложно, но подключение электрики к прицепу уже может вызывать затруднения. В таких случаях понадобится схема подключения розетки фаркопа. А их есть несколько типов разъемов:

• cемиконтактные (7 pin) разъемы европейского типа;
• семиконтактные (7 pin) разъемы американского типа;
• тринадцатиконтактные разъемы (13 pin);
• специальные разъемы.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории России обычно применяют 7-контактные устройства, а 13-контактные розетки можно увидеть на многих авто из Европы и США. Разница заключается в применении дополнительных контактов, необходимых для активации противотуманных фар и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.

Принятые во всем мире правила предусматривают установку на прицепы для легковых машин сигналов поворота влево/вправо, а также стопа. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть.

LADA GRANTA (2190, 2191)

На рисунке 2-10 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA GRANTA.

Рисунок 2-10 – Конструкция и комплект поставки ТСУ LADA GRANTA (2190, 2191): 1– штанга в сборе с кронштейнами; 2 – подрозетник; 3 – крюк

С внутренней стороны поперечины 2, рисунок 2-11, пола задней, правого 1 и левого 3 задних лонжеронов очистить от слоя ПШМ закладные резьбовые отверстия 4 (отвертка плоская).

Примечание: Конструкция задней подвески основного глушителя автомобилей выпуска до 2018 года позволяет крепить к левому лонжерону кузова кронштейн штанги ТСУ в двух местах при наличии на кронштейне штанги дополнительного крепежного отверстия.

Рисунок 2-11 – Расположение штатных резьбовых отверстий для крепления ТСУ: 1– лонжерон пола задний правый; 2 – поперечина пола задняя; 3 – лонжерон пола задний левый

Установить на кузов штангу и закрепить, не затягивая, болтами из комплекта поставки.

Затянуть болты 2, рисунок 2-12, крепления штанги 3 к поперечине пола, затем болты 1 кронштейнов к лонжеронам кузова (ключ гаечный 17, головка сменная 17, вороток).

Рисунок 2-12 – Установка штанги ТСУ: 1 – болт крепления кронштейна штанги к лонжерону; 2 – болт крепления штанги к поперечина пола; 3 – штанга ТСУ

Установить на штангу крюк 3, см. рисунок 2-10, и подрозетник 2 (ключ гаечный 19, головка сменная 19, вороток).

Произвести монтаж и подключение электрооборудованиия ТСУ.

Установить задний бампер.

3 Подключение электрической «розетки»

Подключение фаркопа к штатной электрической проводке автомобиля – это ответственный и важный этап работ по установке устройства. Подключать проводку следует правильно для того, чтобы световые приборы прицепа работали правильно и не создавали дополнительных нагрузок на бортовую сеть автомобиля. В комплекте с устройством есть подробная инструкция подключения «розетки» и схема распиновки. В самом устройстве есть специальное место под установку разъема. В случае с автомобилем Лада Гранта используется стандартная семижильная розетка. Если розетка фаркопа имеет большее количество проводов, нежели гнездо самого прицепа, необходимо приобрести специальный переходник в магазине электротоваров.

Провода перед установкой лучше обернуть в гофру или другой изоляционный материал. На Лада Гранта лифтбек есть резиновый уплотнитель, который расположен по левой стороне под задним бампером. Провода для разъема лучше всего протянуть через данный уплотнитель в багажник, при этом его можно разрезать, а затем снова заизолировать или постараться просунуть провода поверх штатных, однако это займет больше времени.

Далее следует действовать по простой схеме подключения. В отечественной схеме розетки 1 контакт – желтый провод поворотника, 2 – противотуманный фонарь, 3 – масса, 4 – указатель правого поворотника, 5 – резервный контакт, 6 – стоп сигнал (коричневый провод) и 7 – контакт габаритных фонарей (черный провод).Таким образом вне зависимости от сочетаний схем фаркопа и прицепа все основные подключения будут соблюдаться. Подключение разъема на Лада Гранта осуществляется с помощью «врезки» в электрическую схему задних фонарей. В качестве сигналов управления используются штатные сигналы задних фонарей автомобиля, как силовой кабель можно использовать медный провод с дополнительной изоляцией и сечением 1,2 миллиметра.

https://youtube.com/watch?v=IWIJeHQAmSE

Стоимость ТСУ для Гранты

Если у вас в распоряжении оказался бюджетный автомобиль Lada Granta, не стоит переживать, что тягово-сцепные устройства для него будут элитного класса, стоимостью около 10 тысяч рублей.

В действительности ассортимент такой же бюджетный, как и сама машина. Приведу несколько примеров:

• Фаркоп от Трейлер под номером 2190011С с аналогичной горизонтальной нагрузкой, но нагрузкой по вертикали в 75 кг, обойдется в 2500 рублей. Это модель специально для лифтбека. Электрика покупается отдельно;
• Лидер Плюс с шаром типа А стоит 2000 рублей в полной комплектации. К сильным сторонам можно отнести горизонтальную нагрузку на 1100 кг;
• Есть пара ТСУ от Босал Автофлекс. Это 1218А и 1229Е. Нагрузка по вертикали одинаковая, по 50 кг. По горизонтали 1110 и 1275 кг соответственно. Снимать бампер придется, а подрезать нет. Младшая модель стоит 2500 рублей в полной комплектации. 1229Е обойдется в 3000 рублей, плюс еще 500 рублей за электрику.

Это лишь примерные цены, поскольку в зависимости от региона и конкретного продавца они могут отличаться.

Очень полезные советы

Заголовок может и громкий, но по факту так и есть.

Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.

Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении прицепа на определенных линиях возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы постоянно будете видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.

Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.

В итоге получаем нечто подобное, как показано на изображении ниже.

Отыскать подходящий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей. Но покупать подержанные модули или искать их на разных блошиных рынках я настоятельно не рекомендую.

Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.

Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.

Что ж, надеюсь, на многие ваши вопросы я сумел ответить. Если нет, пишите в комментариях, спрашивайте.

(11 оценок, среднее: 4,73 из 5)

Гарантируем: никакого спама, только новые статьи один раз в неделю!

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Как установить фаркоп (ТСУ) на Lada Granta и Lada Kalina

В качестве дополнительного оборудования на автомобили LADA может устанавливаться тягово-сцепное устройство (ТСУ или фаркоп). Тягово-сцепное устройство предназначено для шарнирной сцепки автомобиля с буксируемым прицепом. Конструкция автомобилей LADA предусматривает возможность установки ТСУ без дополнительных механических воздействий (сверление отверстий, сварочные работы) на кузов автомобиля. Далее представлена инструкция по установке и подключению штатного фаркопа на автомобили семейства Lada Granta и Lada Kalina.

К каждой модели автомобиля LADA предлагается к установке несколько вариантов ТСУ, отличающихся между собой конструкцией, но одинаковых по способу крепления к кузову автомобиля.

Крепление ТСУ, независимо от модели и конструкции самого устройства, производится к задним силовым элементам (лонжеронам) кузова автомобиля.

Моменты затяжки резьбовых соединений:

• М6 – 9,8 Нм (0,98 кгс/м);
• М8 – 24,0 Нм (2,4 кгс/м);
• М10 – 47,0 Нм (4,7 кгс/м);
• М12 – 81,0 Нм (8,1 кгс/м).

Артикулы штатного фаркопа в зависимости от типа кузова:

• седан 99999219007216
• лифтбек 99999219007216
• универсал 99999219407216
• хэтчбек 99999219207216

Виды и критерии выбора

На рынке нетрудно отыскать различные разновидности ТСУ для Лада Гранта. Это объясняется тем, что сразу несколько компаний занимаются выпуском этих устройств для автомобиля ВАЗ 2190. Среди фирм, стоит отметить такие как «Лидер-Плюс», «Босал» и «Трейлер». Что касается самих тяговых сцепных устройств, то они, по типу конструкции, подразделяются на:

Устройства имеет съемный сцепной шар. Оно крепится к автомобилю с помощью болтов. После демонтажа шара, из под бампера транспортного средства слегка выступает муфта.

Как правило, имеет неразборную конструкцию. К местам креплений приваривается, либо прикручивается мощными болтами. Демонтаж такого фаркопа достаточно долгое и трудоемкое занятие.

К данному типу ТСУ относят фланцевые фаркопы с двумя и четырьмя болтами крепления. Кроме того, в продаже можно отыскать убирающиеся тяговые устройства. Они имеют специальный вертикальный механизм, и при неоходимости, после демонтажа шара, такое ТСУ можно убрать под днище автомобиля.

Также фаркопы делятся на:

1. Имеющие невысокую грузоподъемность. ТСУ данного типа позволяют транспортировать снаряженный прицеп массой до 1500 кг.
2. С увеличенной грузоподъемностью. ТСУ этого типа дают возможность буксировать прицеп, имеющий снаряженную массу от 3000 до 3500 килограмм.

Перед тем, как установить фаркоп на Гранту, следует ознакомиться с критериями выбора ТСУ:

• Грузоподъемность. Если планируется перевозка крупногабаритных и тяжелых грузов, не стоит приобретать устройство с низкой грузоподъемностью. Использование неподходящего изделия приведет к разрушению кузова автомобиля.
• Совместимость модели и транспортного средства. При покупке следует внимательно изучить деталь. На ней помещена маркировка, с помощью которой можно узнать совместимость изделия и автомобиля. При покупке детали для Лады Гранты Лифтбек, можно изучить информацию о совместимости тягового устройства с другими моделями автомобилей.
• Материалы. При покупке следует уделить отдельное внимание качеству материалов, из которых изготовлен фаркоп. Кроме того, нужно выбирать изделия, не имеющие внешних дефектов и отличающиеся высоким качеством сборки.

При установке ТСУ на Ладу Гранту самостоятельно, смотрят на штатные места креплений детали. Должны совпадать все специально предназначенные отверстия. В противном случае, изделие нужно поменять на подходящее к автомобилю.

Важные сведения

Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.

Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.

Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.

Идеальные фаркопы для Лада Гранта 2190

Для Лада Гранта 2190 наилучшим качеством исполнения и прочностью обычно отличаются стандартные оригинальные фаркопы для Лада Гранта 2190, поставляемые вместе с самим автомобилем в комплекте включённого оборудования. Покупателям может предлагаться на выбор фаркоп на Лада Гранта оригинального стандартного производства, отличающийся отличным качеством всех материалов и прекрасной сборкой, поэтому любому покупателю сразу захочется купить фаркоп для автомобиля Lada Granta. Автолюбители с большим опытом уже имели дела с различными фаркопами и поэтому для них особой проблемы для того, чтобы купить фаркоп для автомобиля Лада Гранта не возникает.

2 Правильная установка фаркопа – механическая часть

В комплекте вместе с ТСУ есть подробная инструкция и схема установки и расположения крепежных элементов. Устройство крепится на болты формы М10 в шести специально предназначенных местах. В инструкции также можно найти схему расположения заводских отверстий в задних лонжеронах. Чтобы начать установку, необходимо поставить автомобиль на смотровую яму, эстакаду или поднять заднюю часть на домкраты. Заводские места креплений в четырех местах скрыты антигравийным покрытием и заклеены пленкой квадратной формы.

Далее следует сделать предварительную примерку фаркопа и убедиться, что все отверстия под крепления совпадают с отверстиями на фаркопе. Если все совпадает, с помощью ключа на 10 закрутите болты и гайки до упора в указанные крепления. Бампер и глушитель при этом снимать нет необходимости. При закручивании болта в отверстие, которое расположено за задним бампером, могут возникнуть определенные трудности, так как подобраться к нему ключом довольно сложно из-за выступающей ниши под запасное колесо. В данном случае можно использовать электрическую трещетку. После закручивания болтов необходимо правильно выполнить подключение «розетки».

3 Подключение электрической «розетки»

Подключение фаркопа к штатной электрической проводке автомобиля – это ответственный и важный этап работ по установке устройства. Подключать проводку следует правильно для того, чтобы световые приборы прицепа работали правильно и не создавали дополнительных нагрузок на бортовую сеть автомобиля. В комплекте с устройством есть подробная инструкция подключения «розетки» и схема распиновки. В самом устройстве есть специальное место под установку разъема. В случае с автомобилем Лада Гранта используется стандартная семижильная розетка. Если розетка фаркопа имеет большее количество проводов, нежели гнездо самого прицепа, необходимо приобрести специальный переходник в магазине электротоваров.

Подключение фаркопа к штатной электрической проводке автомобиля Провода перед установкой лучше обернуть в гофру или другой изоляционный материал. На Лада Гранта лифтбек есть резиновый уплотнитель, который расположен по левой стороне под задним бампером. Провода для разъема лучше всего протянуть через данный уплотнитель в багажник, при этом его можно разрезать, а затем снова заизолировать или постараться просунуть провода поверх штатных, однако это займет больше времени.

Протягивание проводов фаркопа Далее следует действовать по простой схеме подключения. В отечественной схеме розетки 1 контакт – желтый провод поворотника, 2 – противотуманный фонарь, 3 – масса, 4 – указатель правого поворотника, 5 – резервный контакт, 6 – стоп сигнал (коричневый провод) и 7 – контакт габаритных фонарей (черный провод).Таким образом вне зависимости от сочетаний схем фаркопа и прицепа все основные подключения будут соблюдаться. Подключение разъема на Лада Гранта осуществляется с помощью «врезки» в электрическую схему задних фонарей. В качестве сигналов управления используются штатные сигналы задних фонарей автомобиля, как силовой кабель можно использовать медный провод с дополнительной изоляцией и сечением 1,2 миллиметра.

https://youtube.com/watch?v=gOS64PHT7QE%3Ffeature%3Doembed

Как подобрать ТСУ

Теперь непосредственно о том, как и какой фаркоп Лада Гранта будет носить на себе.

Это уже зависит от вашего решения. Вариантов достаточно много.

Но начать следует с возможности установки. На примере ТСУ для Поло Седан вы уже знаете, что с завода на такую машину не всегда предусмотрена установка фаркопа.

Что же касается того, предусмотрен ли фаркоп для такой машины как Лада Гранта, то здесь ответ однозначный. Да. Использовать тягово-сцепное устройство на такой машине производитель разрешает. С завода здесь предусмотрено 4 крепежных отверстия, выполненных на задних лонжеронах. Если выбирать оригинальное ТСУ, подходящее именно для Гранты, никаких дополнительных отверстий сверлить не придется. А потому и проблем в виде штрафов за фаркоп точно удастся избежать.

С этим разобрались. Установка ТСУ предусмотрена.

Следующий шаг заключается в выборе подходящего фаркопа.

Для Лады Гранты предусмотрено несколько вариантов шаров фаркопа . А именно этому автомобилю подходят шары типа А, С, Е и Н.

Более подробно о том, что это за шары и чем они отличаются, вы сможете узнать по ссылке, закрепленной выше.

При выборе обращайте внимание на такие моменты.

Особенности

В традиционной комплектации Лада Гранта фаркопа лишена. Приобретая прицеп, автовладельцы связываются с необходимостью его установки. В отдельных машинах для этого нужно просверлить крепёжные отверстия или внести другие доработки. При отсутствии опыта процедуру следует доверить сотрудникам ближайшего автосервиса. Владельцам автомобиля Лада Гранта лифтбек повезло больше – специально для их авто разработаны тягово-сцепные устройства, крепящиеся всего на несколько болтов. Правда, придётся немного повозиться с электрикой.

Немного об автомобиле

Прежде чем рассказать о том, какие ТСУ можно взять для Гранты, стоит пару слов сказать про саму машину.

Как ни странно, но Гранта завоевала огромную популярность на российском рынке. Во многом за счет того, сколько стоит такой автомобиль.

Модель Lada Granta является сравнительной новинкой для АвтоВАЗа. Автомобиль впервые появился только в 2011 году. Проблема лишь в том, что сейчас уже не 2018 и даже не 2019 год. А за это время никаких доработок или глобальных изменений не произошло. Машина какой была почти 10 лет назад, в таком виде и продается до сих пор. Хотя стоит быть справедливым и сказать, что в 2013 году АвтоВАЗ порадовал условной новинкой в виде кузова лифтбек. В итоге на выбор покупателям предлагается лифтбэк, седан и универсал. А 2018 год познакомил нас с рестайлинговой версией. Увы, ничего существенного.

Зато появилась Кросс версия. Фактически это немного поднятая Гранта с кроссоверной внешностью, но начинкой классической легковой версии.

Не могу сказать, что это плохая машина. Своих денег она точно стоит. И альтернатив особо нет. Потому и популярность Гранты запредельная.

Монтажные работы

Фаркоп заводской сборки устанавливают с помощью 6 болтов. Приобретенная конструкция должна быть качественной, из прочного, толстого металла. Слой краски должен быть достаточно толстым, чтобы не сдирался после начала эксплуатации.Эксперты советуют подсоединять фаркоп на Гранту и проводить к нему электричество после снятия заднего бампера. Проводку необходимо тщательно изолировать, чтобы избежать попадания влаги и замыкания.

Трудности в работе возникают на этапе подсоединения электрической розетки, которая необходима для функционирования фар на прицепе. На подобный тюнинг потребуется 5 часов, если схема окажется неправильной. Поэтому специалисты рекомендуют перед подключением проводов проверить работу схемы на тестере. Установить фаркоп на Ладу при наличии необходимых инструментов и правильной схемы можно довольно быстро.

Необходимо зачистить оплетку, оставив кабель целым, не разрезая его. Подсоединяемый провод желательно намотать и пропаять. Для этого используют обычный паяльник. Такой метод считается старым, но надежным. Проводку заизолировать помогает изолента, потому что термоусадка не надевается на неразрезанные кабели. Пайка осуществляется к проводу синего цвета задней правой фары. Этот провод отвечает за правый поворотник, а коричневый — за габаритные огни.

Особенности соединения розетки

Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

Чтобы понять, обладаете ли вы достаточной информацией о ТСУ.

1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

1. Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

1. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

1. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

1. Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Подключение

Потребуется комплект электропроводки для подключения розетки тягово-сцепного устройства (артикул 99999000017182).

Провода из багажника прокладываем к розетке фаркопа через штатное отверстие (также как в случае с подключением парктроника), которое находится под бампером с левой стороны по ходу движения автомобиля.

Схема подключения фаркопа следующая:

1. черно-голубой
2. черно-коричневый
3. масса
4. голубой
5. зеленый
6. сиреневый
7. желто-коричневый

Подключение проводов

На рынке представлены розетки из пластика и дюралюминия. Эксперты считают 2-й вариант более надежным, чем 1-й. Резиновый колпак для розетки может не соответствовать размерам отверстий кронштейна. В этом случае могут потребоваться дополнительные работы по подрезанию.

На первом этапе подключения проводки при установке фаркопа на Ладу Гранта необходимо повернуть колодку на 10-15 град. против часовой стрелки и вытащить ее, приподняв усик, фиксирующий колодку. Кончики кабелей, которые вставляются в зажимы, пропаивают. Полученная схема проверяется тестером. Следующий этап предусматривает подключение розетки к кронштейну фаркопа.

На втором этапе провода требуется прочно закрепить, уложив их на дне багажника. На 3-м этапе рекомендуется проверить тестером колодку розетки со всеми световыми сигналами. Затем штекер прицепа подключается. Конструкция готова к эксплуатации.

Чтобы произвести подобный тюнинг своими руками, потребуется купить книгу по эксплуатации и ремонту Лада Гранта.

В противном случае установка фаркопа и подключение его розетки производится с помощью профессионалов в автосервисе.

Перевозка тяжёлых или крупногабаритных грузов на автомобиле невозможна – его багажник ограничен в объёме. Для этого используются прицепы, цепляемые за фаркопы. В этом обзоре мы рассмотрим, как установить фаркоп на Гранту. В этом нет ничего сложного – грубо говоря, для этого нужно вкрутить лишь несколько болтов и выполнить электрические подключения.
