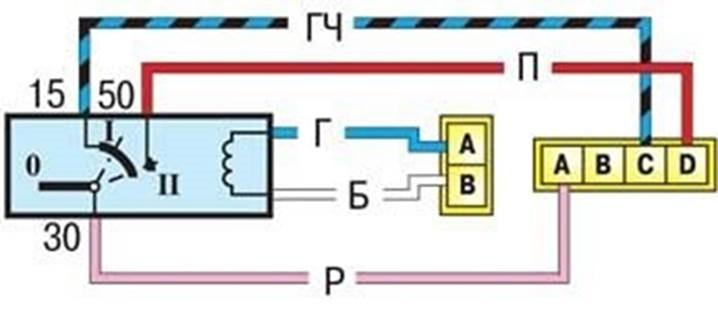

Схема замка зажигания лада гранта

Основные характеристики электрического оборудования авто лада гранта

Прежде чем приступать к изучению электросхемы, необходимо четкое понимание систем и всего оборудования автомобиля. Оно состоит из следующего:

1. Источником питания всех систем является аккумулятор на 12 вольт., следовательно, любые другие величины напряжения не допускаются.
2. Для защиты электросетей в автомобиле устанавливаются блоки с предохранительными элементами и реле. Часто неисправность в машине появляется в связи с перегоранием предохранителя. Например, если не удается завести машину, то это должно быть, неисправность реле или пробой предохранительного элемента части топливного насоса.
3. Главной составной частью электронной системы авто является блок управления двигателем. Разумеется, если появились неисправности в данной системе, то двигатель машины не заведется.
4. Все наиболее важные электронные приборы подключаются посредством клеммной колодки и пучка кабелей к приборной панели. Если на приборке после включения зажигания и запуска двигателя остается какой-либо значок, значит имеется неисправность в системе.
5. Система управления двигателем (ЭСУД) имеет в своем составе: контроллер (ЭБУ); датчики следящие за параметрами двигателя; исполнительные модули. ЭБУ расположен ниже бардачка, под ногами пассажира, а именно под напольным покрытием. В его функцию входит: подача напряжения к датчикам и исполнительным устройствам; диагностика системы управления; определение неисправностей и сохранение кодов ошибок.

Часто встречающиеся проблемы в стабильной работе электрооборудования:

• поломка реле, пробой предохранителя;
• коррозийный налет на контактах разъемов;
• перегорают плавкие вставки;
• выход из строя контактов в клеммной колодке.

Обнаружить все повреждения поможет диагностический прибор и географическое изображение электрических соединений оборудования и систем авто.

Имея в бардачке электросхему, водитель самостоятельно сможет устранить небольшую неисправность, особенно это актуально в дальнем путешествии. Знающий водитель, изучив схему необходимого узла, представляет функциональное назначение определенной цепи. Однако, надо помнить, что электросхема оборудования Лады Гранта является довольно сложной для человека, не имеющего отношения к технике.

Поэтому, в таком случае при обнаружении неисправности необходимо обратиться к специалистам. В заключение, небольшое напоминание: электропроводка не переносит сильное падение напряжения в бортовой сети. Другими словами, необходимо следить за состоянием и степенью зарядки аккумуляторной батареи.

Источник

Основные симптомы неисправности замка зажигания и его проверка

Выключатель зажигания содержит механическую часть, отвечающую за совмещение контактов при повороте, и электрическую, обеспечивающую замыкание необходимых цепей для питания электрооборудования и запуска двигателя. Нормальная работа замка описана выше.

Если ключ не поворачивается, самостоятельно не возвращается из II положения в I или вращается свободно, при этом зажигание не включается или стартер не срабатывает – это в большинстве случаев свидетельствует о выходе из строя механизма или контактной группы.

Для проверки электрической части выключателя зажигания необходимо снять отрицательную клемму с аккумулятора, снять кожух рулевой колодки и отсоединить колодку контактной группы. При помощи мультиметра в режиме омметра или тестера с питаемой контрольной лампой проверить замыкание контактов выключателя, попеременно меняя положение ключа.

Спасибо за подписку!

При подозрении на неисправность контактной группы замок зажигания можно проверить, не снимая его с автомобиля при помощи омметра или контрольной лампы с источником питания. Если ключ не перемещается в одно из положений, то для поиска проблемы необходимо снять замок с автомобиля и разобрать полностью.

Ключ в замке зажигания может занимать следующие положения:

0 («выключено») — при таком положении ключа зажигания могут быть включены следующие потребители:

• наружное освещение,
• передние противотуманные фары,
• сигнализация дальним светом фар,
• аварийная сигнализация,
• прикуриватель,
• аудиосистема.

При вынутом ключе блокируется вал рулевого управления (для его блокировки необходимо повернуть рулевое колесо до срабатывания запорного стержня). Для разблокировки вала рулевого управления вставляем ключ в замок зажигания и, слегка поворачивая рулевое колесо вправо-влево, переводим ключ в положение I.

Внимание.

При движении автомобиля не выключайте двигатель и не вынимайте ключ из замка зажигания, это приведет к блокировке руля и потере управляемости.

1 («зажигание») — включены электрические цепи всех потребителей кроме стартера. Ключ не вынимается.

Предупреждение!

При неработающем двигателе не оставляйте ключ в положении I на длительное время: это может привести к разряду аккумуляторной батареи.

II («стартер») — включены электрические цепи всех потребителей для запуска двигателя. После запуска двигателя ключ необходимо отпустить — он автоматически вернется в положение I.

Выключатель (замок) зажигания имеет блокировку, не позволяющую включить стартер при работающем двигателе. Для повторного запуска двигателя после неудачной попытки ключ в выключателе необходимо сначала перевести в положение 0, а затем повторить попытку.

Автомобиль оборудован электронной противоугонной системой — иммобилайзером. Датчик иммобилайзера установлен в замок зажигания. Контрольная лампа иммобилайзера установлена в щиток приборов, а в блок управления встроен зуммер для подачи звуковых сигналов. В ключи зажигания встроены чипы, с которых датчик иммобилайзера считывает коды, снимающие запрет на запуск двигателя.

Автомобиль комплектуется двумя ключами: рабочим и обучающим. Рабочий ключ предназначен для повседневного использования. Обучающий ключ предназначен для активации иммобилайзера и системы дистанционного управления, а также для запуска двигателя в случае утери или неисправности рабочего ключа. При выключении зажигания обучающим ключом начинает мигать контрольная лампа иммобилайзера.

Ключи, прилагаемые к автомобилю.

1 — табличка с номером шифра ключа;

2 — обучающий ключ иммобилайзера;

3 — рабочий ключ иммобилайзера.

Предупреждение!

Ключ с красной вставкой (обучающий) позволяет, разблокировать противоугонную систему и закодировать запасной рабочий ключ. Поэтому этот ключ следует хранить в месте, исключающем доступ к нему посторонних лиц.

Для обеспечения устойчивого считывания кода ключа зажигания при запуске двигателя не рекомендуется крепление на одном кольце двух и более ключей зажигания.

В зависимости от комплектации в рукоятку рабочего ключа может быть встроен пульт дистанционного управления центральным замком и штатной охранной системой автомобиля.

Завод-изготовитель поставляет в продажу автомобили с не активированной противоугонной системой. В неактивированном состоянии иммобилайзером позволяет запустить двигатель без считывания кода с ключа зажигания. При этом после включения зажигания в течение 15 с будет горсть контрольная лампа иммобилайзера.

Иммобилайзер должен быть активирован при продаже автомобиля на пунктах предпродажной подготовки в присутствии владельца. После активизации системы обучающий ключ становится для иммобилайзера «своим» и выполнение других процедур (обучения или переобучения запасного ключа и т. п.) возможно только этим ключом.

После замены электронных блоков управления иммобилайзером и системой управления двигателем необходимо вновь активировать систему.

Электропроводка в автомобиле играет важную роль, соединяя между собой все электрические магистрали, электрооборудование и электронику. Поэтому при покупке нового авто прилагается сервисная книжка с электрическими схемами. При неисправности, какого либо элемента в бортовой сети, в помощь водителю придет схема расположения электрооборудования с разводкой проводов.

Обзор схем рассчитан в помощь новичкам, а также автолюбителям которые купили б/у машину Лада Гранта без схемы. При незначительной неисправности, какого-либо блока водитель с опытом, справится сам, имея при себе мультиметр. Самое важное, это соблюдать технику безопасности при работе с электрооборудованием.

Диагностика и ремонт

Все электрооборудование автомобиля Лада Гранта должно диагностироваться при наличии мультиметров и тестовых стендов. При обнаружении повреждения – элемент заменяется исключительно на заведомо исправный. Применение подержанных деталей может привести к появлению непредвиденных поломок, некорректной работе оборудования и приборов.

Электрическая схема Лады Гранты является сложной частью оборудования автомобиля. Диагностические работы и ремонт бортовых цепей необходимо осуществлять при наличии требуемых инструментов и необходимых знаний. При отсутствии вышеуказанного – рекомендуется обратиться к квалифицированным мастерам за помощью.

Поломки замка зажигания можно разделить на два типа: электрические и механические. К электрическим относятся неисправности контактной группы замка, в результате чего перестают работать отдельные энергопотребители (чаще всего — стартер), или вся электросистема “Гранты” в целом.

Также сюда можно отнести поломку иммобилайзера автомобиля. Механические неисправности возникают по причине поломки деталей замка зажигания или контактной группы, а также физического износа контактов. Сюда относят и случаи, когда по причине плохого контакта происходит нагрев и плавление пластиковых деталей контактной группы. Признаки неисправности замка зажигания ЛАДА “Гранта”:

• не поворачивается ключ;
• при повороте ключа не включается зажигание;
• не работает стартер или другие электроприборы.

Последние два признака не обязательно говорят о проблемах именно в замке зажигания, но обязательно проявляются при неисправности контактной группы.

Для устранения неисправности необходимо заменить замок зажигания ЛАДА “Гранта” или его часть, например, контактную группу.

Как устранить неисправность концевиков дверей на гранте

Предлагаем вам детально изучить простые методы устранения неисправности концевых выключателей дверей на популярной Лада Гранта. На практике каждый автовладелец может справиться с ремонтом. Итак, что можно предпринять, когда в холодное время года, концевик двери перестает корректно работать:

• Один из наиболее простых способов – обработать поверхность механизма водоотталкивающей специализированной жидкостью. Поможет это до температуры воздуха до минус 50-градусов. Однако такая мера является временной и довольно краткосрочной.
• С концевиков необходимо снять пыльники. При этом необходимо помнить, что специальные резиновые колпачки выполняют сугубо защитную функцию, и если вы их удалите, то придется более тщательно следить за чистотой механизма. Важно, что пыльники снять можно на непродолжительное время, когда на улице сильные морозы, которые негативно влияют на работу устройства.
• Резинотехнические поверхности рекомендуется смазать силиконом. Однако этот метод вам пригодится при температуре воздуха не ниже минус 10-градусов.
• Штатные колпачки можно заменить аналогами. Можно использовать пыльники от других механизмов, например, хороший вариант Toprun, они практически идентичны оригинальным колпачкам LADA Granta. Самое главное, что такие пыльники изготовлены из материала, который не теряет свою эластичность при морозах.
• Под пыльник можно установить небольшую пружину. Для этого можно использовать пружины диаметром 12-13мм, длиной 18-20мм, при толщине используемой проволоки 1мм. Устанавливаются пружинки непосредственно на штоки выключателей под пыльниками. Если пружина хорошая, то она позволит колпачку быть в сжатом состоянии, и при температуре минус 40-градусов вас никогда не подведет.

Лада гранта: схема цоколевки задка автомобиля

В заднем блоке схемы автомобиля обозначены элементы оборудования боков и задней части. Кроме того, все дополнительное оборудование подключается именно через эту часть магистралей. Сложность распиновки заднего жгута состоит в том, что его подключение идет к 6 жгутам проводов. А именно: 2 жгута к колодки пучка проводов приборной панели; 4 к колодки жгутов проводов всех дверей.

1 — гнездо в разъему 3 приборной панели; 2 — аналогично к разъему 4; 3/4 — индикаторы боковых поворотов; 5 — индикатор положения стояночного тормоза; 6 — элемент обогрева заднего стекла;

7 — салонный светильник; 8 — индикатор вкл/вык ремня безопасности водителя; 9 — лампа подсветки в багажнике; 10 — питание бензонасоса; 11/15 — задняя правая и левая оптика;

12 — привод замка багажного отсека; 13 — прерыватель светильника в салоне; 14 — сверхкомплектный сигнал торможения; 16-19 — соединительные колодки жгутов к передним и задним дверям; 20 — модуль управления подушками безопасности; 21 — фиксатор осветителей государственного номера.

Общая схема электрооборудования 2190

1 — блок-фара; 2 — мотор-редуктор стеклоочистителя; 3 — генератор; 4 — аккумуляторная батарея; 5 — стартер; 6 — звуковой сигнал; 7 — блок предохранителей в моторном отсеке; 8 — переключатель стеклоподъемника правой передней двери; 9 — мотор-редуктор стеклоподъемника правой передней двери;

10 — разъем правой передней двери; 11 — соединительные колодки проводов для подключения правого переднего динамика аудиосистемы; 12 — электропривод блокировки замка правой передней двери; 13 — электронасос стеклоомывателя; 14 — соединительная колодка жгута проводов для подключения к ЭБУ;

15 — электровентилятор системы охлаждения двигателя; 16 — датчик недостаточного уровня тормозной жидкости; 17 — разъем левой передней двери; 18 — переключатель центрального замка; 19 — выключатель плафона освещения салона; 20 — соединительные колодки проводов для подключения левого переднего динамика аудиосистемы ВАЗ-2190;

21 — переключатель стеклоподъемника правой передней двери (установлен на водительской двери); 22 — переключатель стеклоподъемника левой передней двери; 23 — мотор-редуктор стеклоподъемника правой передней двери: 24 — блок управления подушкой безопасности;

25 — блок управления электрооборудованием; 26 — щиток приборов; 27 — монтажный блок; 28 — правый боковой указатель поворота; 29 — выключатель сигналов торможения; 30 — датчик непристегнутого ремня безопасности: 31 — выключатель (замок) зажигания; 32 — блок управления освещением;

33 — подрулевыс переключатели; 34 — левый боковой указатель поворота; 35 — соединительные колодки проводов для подключения левого заднего динамика аудиосистемы; 36 — электропривод блокировки замка левой задней двери; 37 — электровентилятор отопителя;

38 — дополнительный резистор отопителя: 39 — переключатель отопителя: 40 — модуль подушки безопасности; 41 — выключатель аварийной сигнализации: 42 — выключатель замка багажника; 43 — выключатель обогрева заднего стекла: 44 — соединительные колодки проводов для подключения правого заднего динамика аудиосистемы;

45 — электропривод блокировки замка правой задней двери; 46 — выключатель фонарей заднего хода; 47 — выключатель контрольной лампы стояночного тормоза; 48 — прикуриватель; 49 — соединительные колодки проводов для подключения головного устройства аудиосистемы:

50 — лампы подсветки на накладке центральной консоли панели приборов: 51 — блок управления электроусилителем рулевого управления; 52 — плафон освещения салона; 53 — задний фонарь; 54 — замок крышки багажного отделения; 55 — фонари освещения номерного знака;

Перечень элементов жгута проводов ламп освещения госномера

1 — колодка пучка проводов освещения госзнака к жгуту проводов заднего; 2 — левая лампа освещения знака; 3 —  соответственно правая лампа.

Перечень элементов на схеме жгута проводов приборной панели лада гранта

Как и, на всех авто, это самый сложный блок в общей схеме электрических соединений, из-за большого количества разъемов.

1/2 — колодки жгута приборки к пучку проводов передней; 3/4 — пучки проводов панели приборов к заднему жгуту; 5 — блок управления светотехникой; 6 — прерыватель замка зажигания; 7 — тумблер режимов компьютера;

8 — переключатель режимов стеклоочистителей; 9 — доска приборов; 10 — коммутатор световой сигнализации; 11 — прерыватель замка багажного отсека; 12 — диагностическая колодка; 13 колодка жгута проводов приборки к колодке пучка проводов воздухопритока;

14 — прерыватель обогревателя заднего стекла; 15 — выключатель аварийной сигнализации; 15 — выключатель светового стоп сигнала; 17 — подключение динамиков радиоаппаратуры; 18 — разъем для подключения магнитолы;

19 — вращающее устройство руля; 20 — модуль подушки безопасности водителя; 21 — нет; 22 — монтажный блок предохранителей; 23 — разъем усилителя руля; 24 — гнездо прикуривателя;

25 — лампа подсветки контроля печки; 26 — салонный светильник; 27 — колодка жгута приборке к колодке пучка проводов зажигания; 28 — устройство контроля; 29 — прерыватель сигнала положения педали сцепления;

Перечень элементов на схеме передней части лады гранта

Все приборы, находящиеся в подкапотном пространстве в передней части авто соединены передним жгутом проводов.

1 — питание передней правой блок-фары;

2 — электродвигатель омывателя ветрового стекла;

3 — левая передняя оптика (фара);

4 — стартер;

5 — источник питания АКБ;

6 — основной блок предохранителей;

7 — генераторный узел постоянного тока;

8 — звуковой гудок;

9-11 — соединительные колодки к приборной доске;

12 — прерыватель индикатора заднего хода;

13 — привод вентилятора охлаждающей системы.

Подробные схемы узлов и блоков

1 – фара правая;2 – электродвигатель омывателей;3 – фара левая;4 – стартер ВАЗ-2190;5 – батарея аккумуляторная;6 – блок предохранителей основной;7 – генератор;8 – сигнал звуковой;9, 10, 11 – колодки жгута проводов переднего к колодкам жгутапроводов панели приборов;12 – выключатель лампы света заднего хода;13 – электровентилятор системы охлаждения двигателя.

1 – датчик контрольной лампы давления масла;2 – генератор;3 – дроссельный патрубок с электроприводом;4 – датчик температуры охлаждающей жидкости;5 – колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов;6 – электромагнитный клапан продувки адсорбера;

7 – датчик скорости ВАЗ-2190;8 – датчик массового расхода воздуха;9 – датчик положения коленчатого вала;10 – датчик концентрации кислорода;11 – контроллер;12 – датчик концентрации кислорода диагностический;13 – катушки зажигания;

Схема электрическая модуля управления светотехникой Лада Гранта

1, 2 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов;3 – боковой указатель поворотов правый;4 – боковой указатель поворотов левый;5 – датчик ручного тормоза;6 – элемент обогрева заднего стекла;7 – плафон освещения салона;

8 – выключатель в ремне безопасности водителя;9 – фонарь освещения багажника;10 – модуль электробензонасоса;11 – фонарь правый;12 – электродвигатель блокировки багажника;13 – выключатель плафона освещения салона;14 – дополнительный сигнал торможения;

15 – фонарь левый;16 – колодка жгута проводов заднего к колодке жгута проводов задней левой двери;17 – колодка жгута проводов заднего к колодке жгута проводов задней правой двери;18 – колодка жгута проводов заднего к колодке жгута проводов передней правой двери;

Полезное:  Схема ВАЗ-2101

Схема соединений жгута проводов передней правой двери

1 – колодка жгута проводов передней правой двери к колодке жгута проводов заднего;2 – электродвигатель стеклоподъемника;3 – замок правый передний Lada Granta;4 – переключатель стеклоподъемника;5 – колодки жгута проводов передней правой двери к громкоговорителю переднему правому.

Схема соединений жгута проводов передней левой двери

1 – колодка жгута проводов передней левой двери к колодке жгута проводов заднего;2 – электродвигатель стеклоподъемника;3 – замок левый передний;4 – блок переключателей;5 – колодки жгута проводов передней левой двери к громкоговорителю переднему левому.

Схема электросоединений жгута проводов фонарей освещения номерного знака

1 – колодка жгута проводов фонарей освещения номерного знака к колодке жгута проводов заднего;2 – фонарь освещения номерного знака ВАЗ-2190;3 – фонарь освещения номерного знака.

Принципиальная электрическая схема автомобиля ваз гранта

Жгут проводов панели приборов — 21900-3724030-00

Продолжение схемы

1 — колодка жгута проводов панели проводок к колодке жгута проводов переднего;2 — колодка жгута проводов панели проводок к колодке жгута проводов переднего;3 — колодка жгута проводов панели проводок к колодке жгута проводов заднего;4 — колодка жгута проводов панели проводок к колодке жгута проводов заднего;

5 — модуль управления светотехникой;6 — замок зажигания;7 — переключатель режимов бортового компьютера;8 — переключатель стеклоочистителей;9 — комбинация приборов;10 — переключатель световой сигнализации;11 — выключатель привода замка багажника;

12 — колодка диагностики;13 — колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;14 — выключатель обогрева заднего стекла;15 — выключатель аварийной сигнализации;16 — выключатель сигнала торможения;

17 — колодка жгута проводов панели приборов к радиоаппарату;18 — колодка жгута проводов панели приборов к радиоаппарату;19 — устройство вращающееся;20 — модуль надувной подушки безопасности водителя;21 — — —22 — монтажный блок;

23 — электроусилитель рулевого управления;24 — прикуриватель;25 — лампа подсветки табло управления отопителем;26 — осветитель;27 — колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;28 — контроллер;

29 — выключатель сигнала положения педали сцепления;30 — педаль акселератора электронная;31 — резистор добавочный;32 — электродвигатель отопителя;33 — переключатель электродвигателя отопителя;34 — блок управления системой блокировки дверей.

Распиновка задних дверей лады гранта

Расположение выводов одинаково на левой и правой задней двери.

1 — соединительная колодка жгута проводов задней двери к колодке пуска проводов задка; 2 — на громкоговоритель; 3 — на запирающее устройство.

Распиновка замка зажигания ваз-2101 – ваз-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

• «» – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
• «I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
• «II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
• «III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

• «50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
• «15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
• «30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
• «INT» – наружное освещение и световая сигнализация (двойной черный провод).

Реле и предохранители lada granta

Блок предохранителей и реле в салоне

Для доступа к монтажному блоку потяните за нижний левый угол крышки и освободите левую точку запирания 1, затем освободите среднюю нижнюю точку 2 и две правые точки запирания 3 и 6, затем освободите верхние точки запирания 4, 5 и снимите крышку.

Установка крышки производится в следующем порядке: сначала защелкните правые элементы крепления крышки в точках 6 и 3, затем защелкните нижние элементы крепления крышки в точках 2 и 1, после чего верхние в точках 4 и 5.

Монтажный блок нового образца

Блок предохранителей в моторном отсеке под капотом

Обратите внимание, что бывают разные варианты этого блока.

Вариант подключения 1

1. 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне 50А Обогреватель ветрового стекла
2. 60А Генератор ВАЗ-2190
3. 60А Генератор
4. 30/40А Вентилятор отопителя (предохранитель печки гранты)
5. 50А Электромеханический усилитель рулевого управления
6. 60А Блок АБС

Вариант подключения 2

1. 60А Генератор
2. 60А Генератор
3. 30/40А Электровентилятор охлаждения радиатора
4. 40А АБС / ESP
5. 25A ABS / ESP
6. 50A Контроллер электро усилителя рулевого управления

Вариант подключения 3

1. 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
2. 60А Генератор
3. 60А Генератор Lada Granta
4. 30А Вентилятор отопителя (предохранитель печки гранты)
5. 50А Электроусилитель рулевого управления

Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера lada granta

Инструменты:

• Ключ трещоточный
• Головка на 10 мм
• Отвертка крестовая средняя
• Отвертка плоская малая
• Вороток под торцевую насадку
• Насадка на вороток на 8 мм
• Насадка на вороток на 24 мм
• Зубило с молотком или электродрель
• Длинногубцы

Детали и расходники:

• Наждачная бумага (мелкозернистая)
• Возвратная пружина (при необходимости)
• Микровыключатель (при необходимости)
• Контактная пластина на световоде (при необходимости)
• Контактная группа замка зажигания (при необходимости)
• Болт со срывной головкой М6 — 4 шт.

Примечания:

Выключатель зажигания снимите для замены при выходе из строя его цилиндрового механизма, для замены контактной группы выключателя зажигания, а также при необходимости замены катушки иммобилайзера.

Снятие замка зажигания

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

2. Снимите кожухи рулевой колонки и левый подрулевой переключатель, как описано в этой статье.

Примечание:

Для удобства работы можно снять рулевое колесо и барабанное устройство спирального кабеля.

3. Если уплотнительное кольцо выключателя зажигания не снялось при демонтаже кожухов рулевой колонки, снимите кольцо с выключателя зажигания.

4. Нажав на фиксатор колодки, отсоедините колодку проводов контактной группы выключателя зажигания от жгута проводов панели приборов.

5. Поддев тонкой отверткой край колодки жгута проводов, отсоедините колодку проводов катушки иммобилайзера от колодки жгута проводов панели приборов.

6. Выключатель зажигания крепится болтами со срывными головками, эти болты затягивают до отрыва головок. После этого при помощи зубила и молотка сорвите болты крепления замка, как это наглядно продемонстрировано на втором фото ниже.

Болт со срывной головкой:

1 – резьбовая часть;

2 – круглая головка;

3 – срывная головка под ключ.

7. Когда шляпки уже достаточно ослаблены, можно их открутить при помощи длинногубцев.

8. Когда все болты откручены, снимите хомут крепления замка зажигания крепления к валу, а затем и сам выключатель.

Разборка и сборка замка зажигания

1. Отверните три винта крепления кронштейна к корпусу выключателя.

2. Снимите кронштейн с корпуса.

3. Достаньте привод микровыключателя замка зажигания.

4. Нажмите на пластмассовую защелку и достаньте микровыключатель из кронштейна.

Примечание:

Для замены микровыключателя необходимо отпаять от его контактов провода.

5. Отсоедините колодку проводов от патрона лампы подсветки.

6. Поддев отверткой, отстегните защелку с одной стороны замка зажигания.

7. Затем отстегните две защелки с другой стороны.

8. Снимите пластмассовую крышку с корпуса выключателя.

9. Поддев отверткой, отстегните две защелки с обеих сторон крышки.

10. Достаньте контактную группу и световод из крышки.

11. Зачистите окисленные или подгоревшие контакты пластины на световоде мелкой наждачной бумагой.

12. При сильном повреждении контактов замените контактную пластину на световоде. Для этого поверните контактную пластину так, чтобы ее внутренние выступы попали в прорези световода и снимите пластину вместе с возвратной пружиной. Замените сломанную или треснувшую возвратную пружину.

Схема панели приборов лада гранта

1-колодка жгута проводов панели проводок к колодке жгута проводов переднего;2-колодка жгута проводов панели проводок к колодке жгута проводов переднего;3-колодка жгута проводов панели проводок к колодке жгута проводов заднего;4-колодка жгута проводов панели проводок к колодке жгута проводов заднего;

5-модуль управления светотехникой;6-замок зажигания ВАЗ-2190;7-переключатель режимов бортового компьютера;8-переключатель стеклоочистителей;9-комбинация приборов;10-переключатель световой сигнализации;11-выключатель привода замка багажника;

12-колодка диагностики;13-колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;14-выключатель обогрева заднего стекла;15-выключатель аварийной сигнализации;16-выключатель сигнала торможения;17-колодка жгута проводов панели приборов к радиоаппарату;

18-колодка жгута проводов панели приборов к радиоаппарату;19-устройство вращающееся;20-модуль надувной подушки безопасности водителя;22-монтажный блок;23-электроусилитель рулевого управления;24-прикуриватель;25-лампа подсветки табло управления отопителем;

26-осветитель;27-колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;28-контроллер;29-выключатель сигнала положения педали сцепления;30-педаль акселератора электронная;31-резистор добавочный;32-электродвигатель отопителя;33-переключатель электродвигателя отопителя;34-блок управления системой блокировки дверей.

Реле:

К1-реле электровентилятора системы охлаждения двигателя;К2-реле включения блокировки дверей;К3-дополнительное реле стартера;К4-дополнительное реле Lada Granta;К5-реле-прерыватель указателей поворота и аварийной сигнализации;К6-реле стеклоочистителя;

Схема распиновки жгута проводов системы зажигания

1 — индикатор давления масла; 2 — разъем генераторного узла; 3 — питание дроссельной заслонки; 4 — сенсор температуры антифриза; 5 — колодка пучков проводов системы зажигания к колодке жгутов приборной доски;

6 — питание клапана продувки адсорбера; 7 — сенсор скорости (спидометр); 8 — ДМРВ; 9 — ДПКВ; 10 — датчик насыщенности кислородом; 11 — контролер управления; 12 — датчик диагностики насыщенностью кислорода;

Функция и применяемость реле

К1 — вентилятор системы охлаждения двигателя внутреннего сгорания; К2 — блокировка центрального замка; К3 — добавочное реле стартера; К4 — запасное реле; К5 — прерыватель индикаторов поворота и аварийки;

К6 — реле «дворников»; К7 — дальний свет фар; К8 — реле клаксона; К9 — ближний свет фар; К10 — обогрев заднего ветрового стекла; К11 — основное реле; К12 — реле насоса топлива.

Разводка выводов или распиновка содержит большое количество жгутов, которые соединяют с помощью разъемов системы авто.

Представленная общая схема разделена на несколько блоков, для простоты восприятия:

• передняя часть;
• система зажигания;
• панель приборов:
• задняя часть.

Все жгуты коммутируются между собой разъемами, у каждого пучка проводов есть свой заводской номер. Кабель на схеме имеет маркировку, где первая цифра говорит к какому элементу он идет, вторая указывает на контакт. На графической схеме каждому элементу присвоена цифра с последующей расшифровкой.

Цоколевка правой передней двери

1 — колодку пучка проводов двери к колодке заднего жгута;

2 — привод электромотора стеклоподъемника;

3 — запирающее устройство;

4 — коммутатор устройства для опускания и подъема стекла;

5 — колодка пучка кабелей двери к динамику переднему правому.;

Цоколевка пучка проводов коробки воздухопритока

1 — привод двигателя «дворников»;

2 — датчик расхода тормозной жидкости;

3 — колодка жгута проводов воздухоподачи к коробке пучка проводов панели приборов.

Подробная схема распиновки выводов щитка приборов лады гранта

1 — к сенсору низкого давления масла; 2 — к выключателю индикатора ручника; 3 — вход служебной диагностики; 4 — на прерыватели внешнего освещения; 5 — к тумблеру правого указателя поворота; 6 — аналогично к левому;

7 — CAN-L (высокий уровень); 8 — CFN-H (низкий уровень); 9 — к сигналу не пристегнутому ремню; 10 — к кнопке  «RESET»  (сброс) подрулевого рычага; 11 — к сенсору уровня тормозной жидкости;

12 — на головную оптику — дальний свет; 13 — аналогично — ближний свет; 14 — к задним противотуманкам; 15 — аналогично, к передним; 16/18 — вход антенны иммобилайзера; 17 — провод «массы» приборки;

19/21 — к наружному выводу электрода АКБ №30/15; 20 — на привод электроусилителя рулевого управления; 22 — к датчику двери; 23/24 — кнопка «вперед», «назад»; 25 — на термометр наружного воздуха; 26 — к датчику поплавка.

Щиток приборов в стандартной комплектации Лада Гранта имеет 32 контактных разъема. Следовательно, у владельца есть перспектива добавить или доработать оборудование.

Разводка выводов левой передней двери

1 — аналогично правой двери;

2 — электромотор устройства подъема стекла левой двери;

3 — замок двери;

4 — блок переключателей стеклоподъемника;

https://www.youtube.com/watch?v=tvmukbeNlnE

5 — вывод к динамику левой двери.
