Установка центрального замка на гранту стандарт

Что потребуется для установки центрального замка на 2 двери?

1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
4. Хомуты пластиковые — штук 10, можно больше, «про запас».
5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

https://www.youtube.com/watch?v=BFF0BlSfOF8

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Во-первых, основной блок сигнализации должен иметь разъем (обычно 6-ти контактный) с силовыми выходами для подключения замков дверей. Во-вторых, перед покупкой заранее решите, есть ли у вас необходимость в дополнительном канале сигнализации. Его можно использовать для открытия багажника или, например, реализации функции «световая дорожка» и других подобных. Все зависит от вашей фантазии и задумок, поэтому решать вам. 2)

Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.

Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.

3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.

В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или «по метражу», чаще всего, встречаются одинарные (одиночные) провода.

Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу). Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Стоимость около 12-15 рублей за 1 метр.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.

Для справки: провода ПГВА предназначены для гибкого соединения электрооборудования и приборов с небольшим номинальным напряжением (до 48 В) в условиях умеренного, тропического и холодных климатов. Провод ПГВА стоек к воздействию вибрационных нагрузок, растрескиванию, воздействию бензина и масел. При одиночной прокладке не распространяет горение.

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.

Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.

Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.

5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля.

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

• Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
• Блок управления. К нему мы, впоследствии, подведем все провода;
• Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
• Брелоки, планки, шурупы и т.д.

Блочная система в электрической сети

Для питания сети служит аккумулятор, генерирующий напряжение в 12 В. Подзарядка устройства производится во время работы мотора и непосредственно от генераторного узла. Коммутация их выполнена посредством реле-регулятора, в функционал которого заложена возможность обеспечивать поддержание напряжения постоянной величины вне зависимости от числа оборотов мотора в данный момент.

Разводка в автомобильной электросети предполагает коммутацию всех присутствующих токоприемников. Кабели наделены медными жилами, которых в одном проводе может быт несколько. Жилы облачены в полихлорвиниловую изоляцию. Провод, отвечающий за «массу» автомобиля LADA Granta, подсоединяется непосредственно к кузову.

Вариант для комплектации «люкс»

Итак, здесь подразумевается, что на подлокотнике в салоне установлена кнопка, позволяющая блокировать замки. От одного из контактов кнопки, на который при нажатии подаётся «плюс», нужно протянуть шнур к блоку сигналки. Больше ничего не потребуется, а подключить сигнализацию вы сможете по следующей схеме:

Согласно отзывам, данный вариант является подходящим, если речь идёт именно о «люксовой» комплектации. Кстати, резистор можно включать в разрыв провода, обозначенного у нас, как «синий» (общие контакты тогда соединяют перемычкой).

Необходимо помнить, что работая с любым электрооборудованием, предварительно нужно снять минусовую клемму с АКБ.

Каждый шнур, прокладываемый заново, не должен касаться металлических поверхностей. Иначе, в местах касания провод защищают трубкой, выдерживающей температуру 250 градусов. Именно так можно обезопасить себя от непредвиденных последствий.

Вариант для комплектации «норма»

Допустим, в салоне нет кнопки, позволяющей выполнить экстренное закрывание. Тогда подключать сигналку к ЦЗ нужно по следующей схеме:

Как видим, никаких резисторов в отличие от первого варианта здесь нет, а положительное напряжение не используется вовсе. Зато, в люксовой комплектации не будет наблюдаться эффект, который характерен для данной схемы:

• Выполняем закрывание с брелока – запираются все замки;
• Пытаемся открыть замки с брелока – отпирается только водительский замок.

Если вас устраивает подобное свойство, пробуйте реализовать схему на практике. А другие варианты, более совершенные, выглядят на порядок сложнее.

Прочитайте то, что сказано о безопасности монтажа в предыдущей главе. Не пренебрегайте советом об отключении минусовой клеммы. Мы работаем только с сигнальными цепями, поэтому ничего не выйдет из строя даже при ошибочном подключении. Тем не менее старайтесь не перепутать реле запирания и открывания, которые находятся в блоке сигнализации. Этот блок обычно снабжается 6-контактым разъёмом (подробности есть в инструкции изготовителя сигналки).

Гранта и starline — все опции

0 людей подписали. Следующая цель: 100

С самого начала продаж нового семейства Lada Granta владельцы начали испытывать неудобства при использовании центрального замка (ЦЗ). Дело в том, что в некоторых комплектациях автомобиля при запущенном двигателе центральный замок закрывает только водительскую дверь.

Вот что пишут владельцы Lada Granta FL в одной из групп ВК:

У новой гранты FL странно работает ЦЗ на запирание.1. если опустить водительский флажок на заглушенной машине, то все остальные опустятся и закроются, все норм.2. Если двигатель запущен, то при опускании водительского флажка.остальные остаются открытыми.

Ну бог с ним вроде, может воришки в пробке не попадутся. НО! Когда делаешь постановку на автозапуск на МКПП и выходишь из авто, двигатель естественно работает до постановки на охрану…ты ставишь на охрану и…поскольку двигатель работает, то опускается один водительский флажок.три пассажирских двери остаются открытыми.

Центральная блокировка и разблокировка замков боковых дверей из салона (в вариантном исполнении).Для блокировки замков боковых дверей из салона автомобиля утопите кнопку блокировки в двери водителя или (в вариантном исполнении) нажмите кнопку блокировки в модуле двери водителя.

В комплектациях с модулем двери водителя блокировка боковых дверей от кнопки в двери водителя возможна только при выключенном зажигании.В настоящий момент данную информацию уже донесли до АвтоВАЗа. Остается надеется, что такая особенность работы ЦЗ будет исправлена в ближайшее время.

Наконец-то нашел время установить новый блок переключателей стеклоподъемников.Начал с врезки нового блока от Калины 2 на место родного. При помощи пластиковых лопаток для для снятия обшивки извлек блок переключателей стеклоподъемников Гранты.

На сайте, где заказывал блок (см. часть 1), есть шаблон для разметки.

Извлек родной блок и разметил обшивку под новый.

Вырезал канцелярским ножом посадочное место.

Установил новый блок.

Следующим шагом снял обшивку и провел 12в, которые взял с предохранителя заводского блока ЦЗ (мне показалось это логичным 🙂 ). «Врезку» в проводку выполнил через адаптер, купленный на али.

Предохранитель блока ЦЗ у меня оказался во втором ряду, 5й сверху, на 15А. Плюс на пред приходит слева.

Советую вести провода в гофре, это эстетично и безопасно.

При покупке авто была установлена сигнализация, т.е. у меня уже были проведены провода к соленойду замка.При подключении использовал следующую схему:

Что это дает. В нормальном состоянии (не нажимаем никаких кнопок на блоке стеклоподъемников и брелке сигнализации), на проводах идущих от сигнализации к замку находится масса. Само наше 5-контактное реле при таком подключении замкнуто в нормали «замок — сигнализация». Т.е. при нажатии на брелке «закрыть» блок сигнализации подает 12в на замок и тот закрывается (аналогично с открытием, только меняется полярность) при этом наше реле не делает ничего, остается в нормальном состоянии.

При нажатии на блоке переключателей стеклоподъемников кнопки ЦЗ «закрыть», реле разрывает цепь «замок — сигнализация» и подает принудительно на замок 12в и тот закрывается. Иными словами, если бы мы просто подключились параллельно сигнализации и 87а пин реле подключили к массе, то при нажатии кнопок ЦЗ на блоке переключателей стеклоподъемников, получалось бы короткое замыкание ( 12в через блок сигнализации на массу). Если у Вас нет сигнализации, то можете использовать схему из 1 части.

3 пин (масса) подключаем к черному проводу в косе стеклоподъемников, 5 пин (габариты) к тонкому белому, 6 пин ( красного светодиода) к белому проводу с черной полосой (это 12в стеклоподъемников, при выкл. зажигании на нем напряжение пропадает и светодиод не будет гореть в закрытой машине, что хоть и немного, но экономит заряд аккумулятора)

Врезаемся в проводку «магистрально», а именно, не разрывая провод, снимаем изоляцию, делаем шилом/отверткой «кольцо» в проводнике, заводим в «кольцо» подключаемый провод и обматываем магистальный провод. Рекомендую пропаять или обжать. Далее изолируем изолентой.

Паял USB паяльником запитанным от power bank. Мощности паяльника не хватало, но кое-что все же пропаялось.

Где было подключение без врезки, использовались обжимные гильзы и клеевая термоусадка.

Защитная трубка проводки дверей

Самый оптимальный вариант — использовать проходную резиновую трубку. Такая гофра защитит проводку от перетираний и изломов.

Для грамотного подхода к делу, а также для того чтобы иметь возможность с легкостью определить и найти нужные провода ( 12 Вольт, «земля», управляющие выходы от блока сигнализации), приборную панель (торпедо) лучше снять полностью. Тем самым, вы не только упростите себе работу по прокладке проводов, но и сможете осуществить их соединение, пропайку и изолирование без особых трудностей.

На автомобиле ВАЗ 2106 панель приборов снимается довольно просто (четыре самореза и четыре гайки).

Иммобилайзер и место его расположения

Иммобилайзер представляет собой кольцевую антенну, расположенную в замке управления цепями зажигания. Завод комплектует автомобили 2 ключами, внутри которых расположен специальный чип. При корректном распознавании микросхемы отключается блокировка цепей пуска двигателя.

Автоматический запуск двигателя, выполняемый без ключа, возможен только при установке обходчика иммобилайзера. Устройство представляет собой отдельный блок с чипом или копией ключа, на части сигнализаций используется электронный блок, который имитирует сигнал от штатного ключа.

Инструменты и материалы

Установка центрального замка своими руками и подключение его к автосигнализации начинается с подготовки необходимых инструментов, а именно:

• комплект системы ЦЗ, включающий в себя саму систему, а также исполнительный элемент;
• проводу, лучше отдать предпочтение двухжильной и медной проводке;
• другой слесарный инструмент.

Как заменить блока центрального замка

Потребуется

: снять монтажный блок (убрать в сторону, не отсоединяя колодки с проводами), новый блок управления центральным замком (артикул 21900651202200, цена около 1100 р.).

1. Вывернуть два винта крепления блока.
2. Отсоединить колодку с проводами (потянуть на себя).

Самое сложное: вывернуть винт крепления монтажного блока, вывернуть болты крепления блока ЦЗ, снять разъем с блока ЦЗ и установить его на свое место. Если закрутить болты блока ЦЗ в обратной последовательности не удается, используйте пластиковые стяжки.

Лада гранта от стандарта к норме › бортжурнал › установка центрального замка cenmax vigilant a2225

Привет всем! Давно хотел начать подготовку машины к установке сигнализации и вот руки наконец-то дошли.С дистанционным управлением брать не стал, так как переплачивать не хотел, раз уж сигналку буду ставить. Прикупил в Би-Би комплект центрального замка от Фирмы Сenmax, выбора там особо не было, был еще какой то чуть дешевле, но предпочтение все таки отдал Cenmax.

Перед тем как устанавливать решил все собрать на земле и попробовать подключить. После чего удостоверился в том, что все работает и принялся устанавливать всё на свои места. Процесс установки сложности не доставил, делал не спеша, поэтому пол дня убил.

Забыл купить клипсы для проводки, поэтому пока временно приклеил изолентой и стяжками. А также позже буду менять гофры в дверях, а то старые потрескались уже, да и в задние двери их тоже надо поставить, а то на Стандарт завод поставить их не соизволил.

Проводку на правую сторону прокинул под торпедой, правда вот думаю сейчас не протру ли я ее ногами (через пару дней посмотрю как она себя чувствует.

На этом у меня на сегодня. Впереди еще установка концевиков и к установке Сигналки готов.

Теперь один вопросик: 1. Что нужно для того, чтобы подключить ЦЗ на кнопку, которая на блоке управлени ЭСП? В скором будущем буду ставить ЭСП и хочу поставить не просто кнопки, а вот такой блок

Монтаж

Установка сигнализации на Лада Гранта своими руками состоит из нескольких этапов:

1. Демонтаж пластиковой обшивки рулевой колонки. Затем снимается комбинация приборов и удаляется карта, установленная на двери водителя. Детали крепятся винтами и пластиковыми пистонами, которые снимаются специальной монтажной лопаткой.
2. Точка установки головного блока зависит от габаритов и характеристик изделия. Малогабаритные модули изделий Starline или Pandora размещаются позади комбинации приборов.
3. Вывести контрольный диод на облицовку передней стойки крыши со стороны водителя. Антенный блок (на части комплексов содержит сенсор фиксации удара) приклеивается на верхнюю кромку ветрового стекла. Если владелец ранее устанавливал блок на другую точку стекла, то рекомендуется заменить слой 2-сторонней клейкой ленты, который наносится на корпус модуля в заводских условиях.
4. Рупор сирены ставится в моторном отделении, кабель выводится в салон автомобиля через штатные каналы, выполненные в моторном щите. Поскольку перегрев корпуса приводит к повреждению электроники узла, то предусматривается защита рупора от выхлопного коллектора. Основание сирены крепится винтами, которые вкручиваются в предварительно просверленные отверстия.
5. При установке сигнализации с автозапуском требуется установить датчик, измеряющий температуру блока двигателя. Устройство крепится гайкой в соответствии с рекомендациями изготовителя, запрещается сдавливать элемент при монтаже.

Монтаж кнопки управления цз

Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

Схема подключения кнопки управления ЦЗ

Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Общая информация

На машинах комплектации Norma устанавливаются блоки управления ЦЗ, которые при поломке заменяются новыми. На автомобилях комплектации Luxe вместо них используются ЦБКЭ. Ниже мы постараемся более детально рассмотреть ЦЗ и его блок управления, их взаимосвязь с дистанционным управлением, симптомы неисправности данной детали, а также приведем инструкцию по его самостоятельной замене.

Теперь остановимся более подробно на дистанционном управлении, которое предназначается не только для блокирования и разблокирования дверей автомашины на расстоянии с синхронной активизацией охранного режима. Помимо этого оно позволяет блокировать все замки одним поворотом ключа, блокировать и разблокировать все дверные замки, нажав одну, находящуюся внутри салона, кнопку, а также включать автосигнализацию и выключать ее как на дистанции, так и ключом.

Подготовка авто перед подключением

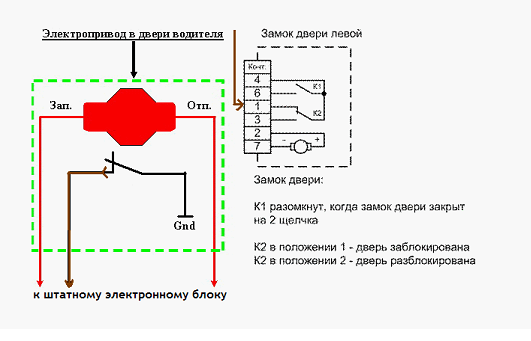

Что управляет центральным замком? Специальный блок, к которому подходят провода актуаторов замков. К нему же идут два провода, подключенные к «микрику» водительской двери. Точнее, этот провод в «Гранте» используется один, он имеет коричневую оболочку, а второй контакт от «микрика» соединён с массой.

Сам «микрик» расположен внутри актуатора. Так что, первый совет: сняв обшивку левой передней двери, надо найти шлейф, идущий от актуатора к 7-контактному разъёму.

В зависимости от комплектации, под обшивкой вы увидите следующее:

1. К разъёму подходят 6 проводов (от 2-х микриков и привода);
2. Шнуры от электропривода (контакты «2/7») не подключены, но всё равно присутствует коричневый провод, соединённый с контактом «1»;
3. Нет только тех проводов, которые, согласно схеме, должны соединяться с контактами «4/6».

Подключение сигналки подразумевает то, что провода от контактов «2/7» всё же соединены с блоком управления ЦЗ. Шнуры, идущие от трёх актуаторов, к штатному блоку подключены всегда. Нужно подключить и четвёртый, если это не сделано заводом. Возможно, придётся проложить двухпроводной шлейф из двери к БУ ЦЗ:

Блок управления ЦЗ находится под блоком предохранителей, он обозначается БУБД-2190.

Вот как справился с задачей один из автовладельцев:

Шнуры, которые выходят из двери, подсоединены к проводам штатного клеммника. Используются следующие контакты разъёма: «3» и «4». Главное, нельзя их перепутать. Ещё раз посмотрите на схему, чтобы понять, о чём именно мы говорим.

Подготовка к самостоятельной установке цз

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ.

Подключение сигналки к цз

Вот мы и добрались до самого интересного. Контакты реле сигналки нужно подключать в разрыв коричневого провода (см. схему в главе 1). Причём это потребуется вне зависимости от комплектации. Силовые кабели, как ни странно, нам не понадобятся вовсе. А задача сейчас выглядит так: нужен двухпроводной сигнальный шлейф, включенный в разрыв коричневого шнура.

Мораль тут следующая:

1. Если БУ ЦЗ снять удалось, подключите шлейф в разрыв провода, соединённого с контактом «7» БУБД;
2. Если вы сняли обшивку двери, то тяните шлейф из неё (от места разрыва коричневого шнура).

Понятно, что вторая сторона шлейфа должна дотягиваться до разъёма реле вашей сигнализации.

Правила установки

Карта монтажа сигнализации (индивидуальная для каждой модели устройства) приложена к заводской инструкции по установке, например карты монтажа Старлайн. При выполнении монтажных работ обеспечивается надежная фиксация элементов винтами или пластиковыми хомутами.

Не рекомендуется ставить детали охранного комплекса рядом со штатными электронными контроллерами автомашины. Место размещения головного блока располагается на удалении от вентиляционных каналов штатной климатической установки. Для обеспечения охлаждения необходимо обустроить естественную вентиляцию.

Все работы, связанные с соединением электропроводки, выполняются на обесточенном автомобиле.

Провода соединяются на скрутке, для улучшения качества контакта используется припой или специальные металлические трубки. Кабели, которые не используются при коммутации, отрезать не рекомендуется. Шнуры аккуратно скручиваются в рулончики и крепятся к деталям конструкции автомобиля пластиковыми хомутами.

Программирование длительности управляющих импульсов

Даже если сигнализация подключена правильно, не факт, что у владельца появится возможность управлять замками с брелока. Дело в том, что необходимо правильно подобрать длительность управляющего импульса (на запирание и на открывание). Не нужно её делать слишком большой, чтобы не перегреть актуаторы.

Посмотрите, что именно предлагает изготовитель Starline. Продолжительность импульсов мы можем установить в значение 0,7 с, чего должно быть достаточно. Значение «3,6», в то же время будет избыточным.

Комплектация «Люкс» обладает следующим свойством – после 15-ти минут бездействия электроника «засыпает». Чтобы разбудить её, может потребоваться дополнительный импульс. Значит, пробуйте использовать тот вариант, где предусмотрено наличие двойного импульса.

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом.

Руководство по установке

Если вы решили оборудовать свою машину системой центрального замка автомобиля, это может быть одним из вариантов, которые позволят повышать его безопасность в отсутствие водителя. Тем более, что имея ровные руки это сделать не так сложно. Как должен осуществляться монтаж и как подсоединять усиленное устройство центрального замка на машину?

Схема подключения ЦЗ

Скручивать или паять провода?

Мы рекомендуем приобрести клеммы «мама» и «папа», а также специальный инструмент для обжима проводов. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый. Для этого понадобится просто отсоединить клеммы, демонтировать старый и подключить рабочий активатор.

Скручивать провода и обматывать изолентой — вариант ненадежный, в этом случае лучше «скрутка» «пайка» «термоусадочная трубка».

Схема подключения центрального замка

Сине-белый и оранжевый провода 6-ти контактного разъема основного блока системы сигнализации через предохранители в 15А подключаются к 12 В постоянного тока. Зеленый и синий провода к массе автомобиля или, по-другому, «земле».

Белый провод к синему проводу отпирания активатора замка двери, а желтый провод к зеленому проводу запирания электропривода.

Большинство китайских автосигнализаций, особенно недорогие модели (A.P.S. 2600 SHERIFF, Pantera CLK 355), имеют схожие по строению блоки. Иногда складывается впечатление, что китайские производители меняют только этикетку, а «начинка» остается прежней.

Ознакомившись со схемой подключения центрального замка, смело приступайте к соединению проводов и проверке работы активаторов. После успешных тестов остается только собрать все снятые детали на место и затем произвести «контрольную» проверку.

Работа сделана, поздравляем! Примерная сумма затрат — около 500 рублей, без учета стоимости сигнализации.

Схема центрального замка гранта норма

Как известно в Гранте в комплектации норма есть центральный замок, который работает от «выключателя» в водительской двери. Всегда хотелось садясь в авто закрывать дверь при помощи кнопки. Увидел в сети, что есть блок переключателей стеклоподъемников от Lada Kalina II, который полностью похож на родной грантовский блок, но с двумя заветными кнопками ЦЗ.

В отличии от блока переключателей стеклоподъемников от первой Калины, не потребуется искать новый разъем для проводки стеклоподъемников.

И так, теперь нужно поработать с новым блоком, так как там не все так просто. Кнопки ЦЗ имеют свой разъем, который трудно достать, а именно AMP 175507-2

Шаг штырьков разъема 2.54мм, а значит мы можем применить «компьютерные» штекера. Подошел штекер BLD-12, продается в магазинах радиоэлектроники (Чип и Дип, и т.п.).

Далее нужно переделать плату управления ЦЗ, т.к. мы будем использовать реле. Извлекаем плату. Для этого нужно отогнуть 3 защелки. ВНИМАНИЕ! Не потеряйте пружинки!

Выпаиваем резисторы R1 и R7, и закорачиваем (делаем перемычку капелькой припоя).

После чего перерезаем дорожку идущую от правой кнопки к 2 штырьку, и закорачиваем ее на 3 штырек (масса).

Все, можно собирать блок обратно. Теперь у нас такая распиновка блока: 1. Закрытие ЦЗ 2. Открытие ЦЗ 3. Общий (масса) 4. Минус красного светодиода 5. Габариты 6. Красный светодиод

Да, в этом блоке предусмотрена индикация закрытого ЦЗ, в виде красного светодиода под символом закрытого замка на блоке.

Делаем переходной разъем, т.к. в BLD-12 не влезает провод больше, чем 0.2 кв.мм. Основным разъемом я выбрал силовой «компьютерный» MF-6F (используется в блоках питания ПК). В том же магазине радиоэлектроники приобрел «папу» MF-6M и «маму» MF-6F(Этот разъем так же есть и в Чип и Дип). Можно использовать любой 6 пиновый разъем.

У кого нет обжимки, можно просто припаять.

В MF-6F есть нумерация контактов, рекомендую ее придерживаться, т.к. в случае ремонта будет легче восстановить проводку.

Точки подключения автосигнализации на lada granta 2021, акпп, starline a93 2can2lin

Автор Юра—11

Замок зажигания: 12 – коричневый ign 1 – синий/черный acc – розовый стартер – подключаем в сером разъеме снизу блока предохранителей, крайний красный

Из can двери, педаль тормоза, заведённый двигатель. При активации функции комфорт обязательно разрешаем управление штатной охранкой.

Панель приборов: повороты – синий и синий/черный canh – розовый/зеленый canl – желтый/синий

шина LIN – красный/зеленый в разрыв (белый/зеленый в сторону разъема, белый – в сторону авто) в жгуте из двери водителя

багажник – черный/синий из багажника, в разрыв диод капот – штатный концевик белый/черный, диод в разрыв

Бесключевой обход прошел обучение не при включении зажигания, а именно при попытке запуска (до запуска оба способа обучения выдали ошибку). Двигатель был с ДМРВ.

Проход под капот через пластиковую заглушку педали сцепления.

Установка активатора центрального замка в переднюю дверь

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

Установка центрального замка

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.

Важно! Перед тем как начать работу с проводами отключите аккумулятор, чтобы избежать опасных ситуаций!

Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние.

При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.

Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.

Центральный замок с дистанционным управлением на 4 двери

Вы также можете купить отдельный комплект центрального замка с дистанционным управлением. В такой набор уже входят блок управления центральным замком, 4 активатора, провода, крепеж и 2 брелка. Универсальный комплект обойдется в сумму около 1000 рублей.

Где купить? В розничных магазинах вы не встретите такой комплект по названной выше цене. Для этого воспользуйтесь сайтами, которые продают электронику и другие приборы прямо из Китая. Старайтесь не связываться с посредниками, а заказывайте напрямую.

Если у вас возникли вопросы по установке ЦЗ, либо вы хотите более подробно узнать о том, как покупать на этом или аналогичных сайтах, напишите нам через форму «контакты» (внизу страницы). Мы постараемся ответить.

Выводы, покупка центрального замка с дистанционным управлением и другая полезная информация

Для того чтобы установить центральный замок, который будет закрывать все двери при повороте ключом, следует приобрести отдельный блок центрального замка (небольшая «черная коробочка»), а также специальный мастер-активатор (5 выводов) для водительской двери, либо также и для передней пассажирской (где есть «личинка» замка и возможность открыть дверь с помощью ключа).

В этом случае нет необходимости устанавливать сигнализацию, а сам процесс монтажа и подключения актуаторов аналогичен примеру выше. Отличия заключаются лишь в том, что придется проложить дополнительные провода для электрозамка водительской двери, а также «разобраться» со схемой подключения блока управления ЦЗ.
