Замена форсунок лада гранта 8 клапанов

Проверка и замена форсунок на автомобиле Lada Granta

Инструменты (для 8-клапанных двигателей):

Инструменты (для 16-клапанных двигателей):

Детали и расходники:

При выходе из строя форсунок на автомобиле возможны следующие признаки неисправности форсунок: – затрудненный пуск двигателя; – неустойчивая работа двигателя; – двигатель глохнет на холостом ходу; – повышенная частота вращения коленчатого вала на холостом ходу; – двигатель не развивает полной мощности, недостаточная приемистость двигателя; – рывки и провалы в работе двигателя при движении автомобиля; – повышенный расход топлива; – повышенное содержание СО и СН в отработавших газах; – калильное зажигание из-за негерметичности форсунок.

В пунктах, где есть две фото, первая показывает процесс на 8-клапанном двигателе, а вторая – на 16-клапанном.

1. Разъедините соединительные разъемы проводов форсунок и моторного жгута, как описано здесь (для 8-клапанных двигателей) или здесь (для 16-клапанных двигателей.

2. Проведите первоначальную проверку обмоток форсунок. Для этого поочередно подсоединяйте тестер к контактам разъемов.

В разъеме установлены пять контактов: четыре для подачи управляющего сигнала на форсунки и один общей «массы» (к нему подсоединен малиновый провод с черной полосой).

3. По очереди соединяйте каждый из четырех управляющих контактов с общим контактом и в каждом случае измеряйте сопротивление.

Оно должно быть равно 11-15 Ом. Если при одном или нескольких измерениях сопротивление отличается от указанного значения, некоторые форсунки неисправны.

4. Для более точной проверки форсунок снимите топливную рампу с автомобиля, как описано здесь (для 8-клапанных двигателей) или здесь (для 16-клапанных двигателей.

Проверка и замена форсунок Ваз 2190 Гранта

Снятие топливных форсунок на автомобиле Ваз 2190 Гранта производят для их проверки и последующей замены неисправных. Для выполнения ремонтных работ потребуется ключ шестигранник на пять, отвертка, ключ на семнадцать и тестер для проверки сопротивления обмоток. Проверку на форму распыляемого факела и герметичность следует проводить на станциях технического осмотра.

При наличие всего необходимого проделайте следующую последовательность действий:

Отсоединяем разъем с питающими проводами форсунок и проводим первоначальную их проверку. В колодке с проводами имеется четыре разъема подающих импульс на форсунки и один общий массовый провод. Поочередно подключаем один вывод тестера на массу а второй к выводам и проверяем сопротивление обмоток, которое должно быть в пределах 0,011-0,015 кОм. Если присутствуют отклонения от рекомендованных значений, значит какая-то из форсунок не исправна.

Теперь, когда выполнена первоначальная проверка, можно приступать к их снятию и определению неисправной и ее замене. Для этого необходимо:

На этом ремонтные работы по проверке и замене форсунок на автомобиле Ваз 2190 Гранта с двигателями Ваз 11183, 21116 и 11186 завершены.

Снятие топливной рампы и форсунок

Топливную рампу снимаем для проверки форсунок и их замены, а также при демонтаже впускной трубы. Сбрасываем давление в системе питания двигателя (см. «Замена топливного фильтра»). Снимаем шланг подвода воздуха к дроссельному узлу (см. «Снятие шланга подвода воздуха к дроссельному узлу»)

Ключом «на 17» отворачиваем штуцер трубки топливной рампы, удерживая ключом того же размера наконечник шланга подвода топлива к рампе.

Снимаем наконечник шланга подвода топлива с трубки рампы.

Соединение уплотнено резиновым кольцом. Снимаем дроссельный узел (см. «Снятие дроссельного узла»).

Снятие топливной рампы и форсунок двигателей ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186 Lada Granta

Топливную рампу снимите для проверки форсунок и их замены, а также при демонтаже впускной трубы.

1. Сбросьте давление в системе питания двигателя, как описано здесь.

2. Снимите шланг подвода воздуха с дроссельным узлом, как описано здесь и здесь.

3. Плоской отверткой отожмите фиксатор колодки жгута проводов системы управления двигателем и отсоедините ее от колодки жгута проводов форсунок.

4. Ключом на 17 мм отверните штуцер трубки топливной рампы, удерживая ключом того же размера наконечник шланга подвода топлива к рампе, и снимите наконечник шланга подвода топлива с трубки рампы.

5. Шестигранным ключом на 5 мм отверните по одному винту крепления рампы к впускной трубе с левой и правой сторон.

6. Потянув рампу вдоль осей форсунок и преодолевая сопротивление резиновых уплотнительных колец форсунок, выньте все четыре форсунки из отверстий во впускной трубе. Выведите топливную рампу в сборе с форсунками к левой стороне автомобиля и достаньте ее из моторного отсека.

7. Сжав пружинный фиксатор колодки жгута проводов, отсоедините колодку от разъема форсунки.

8. Аналогично отсоедините колодки жгута проводов от разъемов других форсунок.

9. Поддев отверткой скобу, фиксирующую форсунку на рампе, снимите скобу.

10. Преодолевая сопротивление резинового уплотнительного кольца, достаньте форсунку из патрубка рампы.

11. Аналогично снимите другие форсунки.

12. Поддев лезвием плоской отвертки, снимите резиновые уплотнительные кольца форсунки.

13. Уплотнительные кольца форсунок замените новыми.

14. Перед установкой форсунок нанесите на уплотнительные кольца тонкий слой моторного масла.

15. Сборку и установку топливной рампы выполните в обратной последовательности.

В статье не хватает:

Чистка форсунок ВАЗ (2109, 2110, Калина, Гранта)

Сейчас пойдет речь о самостоятельной чистке форсунок на автомобилях ВАЗ (2109, 2110, 2115, Калина, Гранта с 8-ми клапанными моторами). Как часто этим необходимо заниматься? На этот вопрос нет однозначного ответа. Все зависит от качества топлива. Но в среднем форсунки рекомендуют чистить раз в 20-25 тысяч километров.

Но пробег это не основной показатель, на который стоит опираться. Здесь главное вовремя заметить не корректное поведение двигателя — плавающие обороты, повышенный расход топлива, провалы в динамике и прочее. Все эти факторы могут свидетельствовать о засоренных форсунках.

Чистить форсунки можно не снимая их с двигателя, залив в бензобак специальную жидкость. Но такой метод не всегда является эффективным. И, к тому же, мы не сможем лично увидеть результат. Поэтому преимущественно применяют второй метод — промывка форсунок со снятием.

Здесь есть два способа — ультразвуковая чистка и чистка специальными жидкостями. Последний не требует особо сложного дополнительного оборудования, поэтому самостоятельно лучше использовать именно его.

Чистка форсунок своими руками ВАЗ

Первое, что необходимо сделать — снять форсунки с двигателя. Все 4 форсунки закреплены на топливной рампе, которая в свою очередь крепится к двигателю двумя болтами.

Для удобства работы можно снять впускной коллектор и заодно почистить дроссельную заслонку. Впускной коллектор крепится на 5ти шпильках.

Перед тем, как снять топливную рампу с нее необходимо стравить давление. Для этого, слева на рампе, есть специальный золотник.

Снимите фишки с каждой форсунки, предварительно отсоединив клемму с АКБ. Открутите шланг подачи топлива от рампы (ключ на 17). Открутите 2 болта, крепящих рампу к блоку двигателя (шестигранник). Теперь можно вытаскивать форсунки с двигателя и извлекать всю конструкцию наружу.

Снимите каждую форсунку с рампы. Она крепится одним небольшим фиксатором. Теперь можно приступать к чистке.

Для самостоятельной чистки форсунок необходимо собрать следующую конструкцию:

Со снятой форсунки снимаем два уплотнительных кольца. Подключаем провода к 2м выводам (если +/- не обозначены, то + должен быть слева). Со стороны крепления форсунки к топливной рампе натягиваем шприц (он садится довольно плотно). К шприцу, вместо иглы, присоединяем баллон с жидкостью для чистки карбюратора. Теперь вся эта конструкция готова к работе.

Запшикиваем немного жидкости в шприц и кратковременно подаем питание на выводы форсунки путем присоединения проводов к клеммам АКБ (старайтесь не подавать питание дольше 1-2 секунд, это может повредить форсунку).

Проделывайте действия, описание в предыдущем абзаце до тех пор, пока форсунка не станет нормально распылять жидкость (не должно быть отдельных струй, прокапываний и прочего).

После того, как Вы своими руками почистите все форсунки, можете собирать все на место. Запустив двигатель, Вы приятно удивитесь и чем грязнее были форсунки, тем большим будет удивление.

Снятие рампы и форсунок двигателя Лада Гранта

Рампу и топливные форсунки снимаем для проверки очистки, замены, а также при снятии впускной трубы

Перед снятием топливной магистрали сбрасываем давление в топливной системе.

Вынимаем предохранитель цепи питания бензонасоса

Запускаем двигатель и ждем, пока он заглохнет. После этого выключаем зажигание и ставим предохранитель на место.

Основные способы промывки форсунок без снятия

Почистить форсунки, не снимая их с двигателя, можно двумя методами:

Первый способ самый простой и занимает у водителя совсем немного времени. Его используют для очищения форсунок после малого пробега (меньше 15 тысяч километров) и только для профилактики. При выраженных отклонениях в работе двигателя данный метод малоэффективен.

Второй способ чуть сложнее и требует больше времени от автолюбителя. Однако эффект от промывки форсунок таким методом будет более заметен, так как эффективность его на порядок выше. Применяют его в более запущенных случаях, при явных неполадках в работе инжектора или после 15-20 тысяч километров пробега. Ниже разберем каждый из данных методов промывки инжектора более детально.

Промывка инжектора через топливный бак

Для промывки данным методом используют специальное средство, присадки, которые предназначены для очистки всей системы подачи бензина. Как понятно по названию, заливается оно непосредственно в топливный бак. Купить его можно практически в любом магазине, специализированном по продаже комплектующих и расходных материалов для автомобиля.

Процедура очистки системы инжектора происходит в несколько этапов:

Следует строго соблюдать расчет пропорции бензина и очистителя, указанного производителем. В противном случае мотор может быть серьезно поврежден.

Необходимо более детально заострить ваше внимание над важностью первого этапа – заменой топливного фильтра. Дело в том, что грязь, отделившаяся от других деталей системы питания, поступает в фильтр и остается там.

Если его не поменять, то тяжелые частицы сажи дойдут до форсунок, и процедура промывки инжектора полностью потеряет смысл. Поэтому, прежде чем начать промывать форсунки таким способом, обязательно следует заменить топливный фильтр. Так как без этого эффективно очистить форсунки не получится.

Снять форсунки лада гранта

Топливная рампа в сборе с форсунками и жгутом проводов.

Сжав пружинный фиксатор колодки жгута проводов, отсоединяем колодку от разъема форсунки. Аналогично отсоединяем колодки жгута проводов от разъемов других форсунок.

Жгут проводов форсунок.

Инструменты (для 8-клапанных двигателей):Инструменты (для 16-клапанных двигателей):

При выходе из строя форсунок на автомобиле возможны следующие признаки неисправности форсунок: — затрудненный пуск двигателя; — неустойчивая работа двигателя; — двигатель глохнет на холостом ходу; — повышенная частота вращения коленчатого вала на холостом ходу; — двигатель не развивает полной мощности, недостаточная приемистость двигателя; — рывки и провалы в работе двигателя при движении автомобиля; — повышенный расход топлива; — повышенное содержание СО и СН в отработавших газах; — калильное зажигание из-за негерметичности форсунок.

5. Снимите форсунки с топливной рампы, как описано здесь (для 8-клапанных двигателей) или здесь (для 16-клапанных двигателей.

6. Для выявления неисправной форсунки подключите к контактам форсунок тестер в режиме омметра.

Он должен показать сопротивление 11-15 Ом. Если сопротивление обмотки не соответствует норме, замените форсунку, так как она неремонтопригодна.

В случае замены, покупайте новые форсунки точно с такой же маркировкой.

7. Проверьте форсунку по форме распыляемого факела топлива и на герметичность на специализированной станции технического обслуживания, поскольку такая проверка непосредственно на автомобиле очень пожароопасна.

8. При каждом снятии форсунок обязательно заменяйте на всех форсунках уплотнительные кольца со стороны топливной рампы и со стороны распылителя.

9. Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора.

Не допускается промывка форсунок окунанием в моющий состав во избежание повреждения их электрической части.

10. Установите на топливную рампу форсунки в порядке, обратном снятию.

Перед установкой форсунок смажьте моторным маслом уплотнительные кольца.

11. Установив топливную рампу на впускную трубу и подсоединив трубопровод к топливной рампе, заведите двигатель и проверьте герметичность соединения трубопровода и уплотнений форсунок.

Признаки забитых форсунок инжектора

На большинство современных автомобилей устанавливаются инжекторные двигатели, времена карбюраторных моторов безвозвратно уходят. Инжекторные силовые установки более экономичные, экологичные и производительные, но в то же время имеют более сложную конструкцию и систему впрыска, состоящую из регулятора давления, форсунок, оборудованных клапаном электромагнитного типа, топливопровода, топливной рампы, впускных клапанов и ряда других деталей.

В процессе эксплуатации на обозначенных деталях осаждаются различные мелкодисперсионные частицы и тяжелые фракции (сера, олефин, бензол и ряд других), которые поступают вместе с топливом и могут накапливаться в виде лаковых и смолистых отложений. В свою очередь это приводит к загрязнению форсунок, изменению направления и формы факела распыла, в ряде случаев полному прекращению подачи топлива даже при использовании топливных фильтров, которые способны отсеять частицы крупнее 10-20 мкм.

В результате значительно ухудшается образование топливовоздушной смеси, а также нарушается герметичность клапана регулятора давления, снижается производительность двигателя.

Осаждение указанных веществ может препятствовать нормальному функционированию рабочих элементов внутри форсунки, а, именно, может нарушить плотность прилегания клапана, который открывается управляемым БК электромагнитом. В таком случае, в закрытом состоянии они будут пропускать бензин, из-за постоянного давления в топливной системе.

Признаки загрязнения форсунок.

При загрязнении форсунок инжекторного двигателя любого транспортного средства возникают характерные признаки неисправной работы, что обуславливает необходимость очистки форсунок двигателя. Среди этих признаков отметим:

Следует отметить, что даже если все перечисленные выше неполадки присутствуют при эксплуатации вашей машины, то это не означает, что причина в засорении форсунок. Данные неполадки могут возникнуть по большому количеству причин – от выхода из строя какого-либо датчика (воздухомер, датчик дросселя, лямбда-зонд, РХХ) или падения давления в топливной системе (РДТ, топливный фильтр, бензонасос), до свечей зажигания.

Расскажем и научим

Причин нестабильной работы инжектора много, самая распространенная из них – загрязнение форсунок. Как распознать «грязный» инжектор и что делать в этом случае?

Принцип работы инжектора

Система инжекторной подачи топлива современных автомобилей реализована на основе форсунок, соединенных с топливной рампой. Электрический бензонасос через топливные магистрали подает под давлением бензин от бака к топливной магистрали инжектора.

Электронный блок управления на основе полученных данных от множества датчиков (массового расхода воздуха, положения дроссельной заслонки, температуры охлаждающей жидкости, положения коленчатого вала, детонации и др.) посылает сигнал электромагнитному клапану, который открывается, в результате чего происходит впрыск бензина из топливной рампы во впускной тракт цилиндра или в камеру сгорания двигателя.

Признаки «грязного» инжектора

В случае загрязнения форсунок инжектора не только существенно уменьшается количество впрыскиваемого через них топлива, но и меняется форма облака распыленной воздушно-топливной смеси. В результате работа двигателя становится нестабильной. В чем это выражается? Запустить двигатель удается далеко не всегда и не сразу, особенно в холодное время года. В течении первых секунд работы двигатель «троит» — слышны пропуски в работе одного или двух цилиндров.

Обороты холостого хода становятся нестабильными, частота вращения коленчатого вала то возрастает, то снижается.

После прогрева двигателя его работа в режиме холостого хода нормализуется, однако при резком нажатии на педаль акселератора наблюдаются задержки («провалы») и подергивания перед набором оборотов, а в особо запущенных случаях двигатель может и вовсе заглохнуть.

Мощность двигателя падает, снижается его приемистость, зато растет его «аппетит» — расход топлива может увеличиться в полтора раза. Соответственно возрастает содержание моноксида углерода и углеводородов в выхлопных газах автомобиля.

Помните о том, что схожие симптомы у двигателя бывают и в случае возникновения разрежения в топливном баке, при засорении топливного фильтра, пережатия топливопроводов или неисправного регулятора давления топлива.

Причины засорения форсунок

Как правило, инжектор засоряется самим бензином. Основная причина «грязного» инжектора – тяжелые парафины, неизменно входящие в состав любого, даже самого качественного топлива. После выключения двигателя в инжекторе всегда остается небольшое количество бензина. Его легкие составляющие со временем испаряются, а тяжелые парафины оседают на поверхности деталей системы впрыска в виде отложений.

Со временем такие отложения приводят к ощутимому снижению пропускной способности инжектора.

В процессе производства бензина полностью избавиться от тяжелых парафинов невозможно, поэтому при переработке топлива в его состав вводят специальные вещества — детергенты, растворяющие парафиновые отложения. Наиболее эффективным из них является полиэфирамин.

Все это относится к европейским нефтеперерабатывающим предприятиям. Отечественные же переработчики нефти в лучшем случае добавляют к бензину малоэффективные копеечные чистящие присадки, а в худшем – не добавляют ничего, несмотря на то, что добавление качественного детергента повышает стоимость 1 литра бензина всего лишь на 1 цент.

Учитывая вышесказанное, владельцам автомобилей необходимо периодически выполнять осмотр и очистку инжекторов.

Как часто? Это зависит от особенностей эксплуатации машины. При движении на короткие расстояния в пределах города чистка системы впрыска топлива нужна через 20 тыс. км. Тем, кто ездит дольше и дальше – каждые 40 тысяч пробега.

Способы очистки инжектора

Самым простым и доступным способом очистки форсунок является использование высококачественного очистителя, который заливают в топливный бак автомобиля и продолжают эксплуатацию транспортного средства до тех пор, пока работа двигателя не стабилизируется. Такой способ поможет лишь на начальной стадии засорения инжектора. Более эффективной является процедура, когда топливную систему машины отсоединяют от бензобака и подключают к специальному стенду.

Промывка системы специальной чистящей жидкостью, в зависимости от загрязнения, длится от 20 минут до 2 часов.

В особо сложных случаях требуется демонтаж инжектора с последующей его промывкой детергентом в прямом и реверсном направлениях.

Чистят инжектор и с использованием ультразвука, помещая его в так называемую ультразвуковую ванну.

Все способы очистки, кроме первого, доступны только на специализированных СТО.

Если у вас возникли претензии к работе инжектора, а его промывка путем добавления детергента в бензобак не принесла результатов, отдайте автомобиль в заботливые руки спецов из автосервиса.

Статья написана лично мною. Вы в праве ее копировать без ограничений.

Для начала уясним чтоинжектор это не только набор блоков управления и датчиковой аппаратуры, а это еще оченьвысокотехнологичная система подачи топлива . Если представить впрыск топлива вкарбюраторе и инжекторе , то мыувидим некоторые отличия.

У карбюратора как такого впрыска нет

— через жиклер самотеком подается топливо и оно смешивается с воздухом попути в двигатель и попадает в камеру сгорания, где благополучно сгорает.

У инжектора топливо впрыскивается

через форсунку подвысоким давлением на открытый или закрытый впускнойклапан Это классический инжектор и не будем путать с инжектором непосредственного впрыска, где форсунка находится не на впускном коллекторе вблизи клапана, а непосредственно смотрит в камеру сгорания.

Вот и все свойственные отличия попадания топлива инжектора от карбюратора.

Через 15.000 — 20.000

тысяч километров(в зависимости от двигателя, менеры езды и техических жидкостей) от прямогопопадания топлива на клапан(ведь впрыск идет на открытый или закрытый клапан) идетобразования кокса и отложений в виде губки. Из-за этого идет ухудшение перемешивания смеси.Топливо просто попадая на эту «губку» впитывается и стекает с клапана каплями. А это оченьпагубно влияет в-первую очередьна запуск холодного двигателя и наровный холостой ход . Также кокс и отложения образуются внутри камеры сгорания,увеличивая степень сжатия что ведет кдетонации ипотери мощности , а также к закосовыванию поршневых колец.

Подготовка к демонтажу

Замена форсунок может не потребоваться гораздо дольше, если приобретать специальные присадки, добавляемые в топливо. Благодаря им инжектор дольше остается чистым. Но не стоит на них перекладывать всю ответственность, ведь при длительном использовании грязь и образовавшиеся отложения создают своеобразную закупорку для прохождения топлива, а это, в свою очередь, наносит непоправимый вред мотору.

Конечно, можно обратиться в сервис, где не только будет сделана чистка форсунок, но и проведена проверка машины. Однако можно выполнить ремонт самостоятельно, ведь так удастся существенно сэкономить. При этом учитывайте, что рампа, на которой располагаются форсунки, является своеобразным «центром» в каждой машине. Любое самостоятельное вмешательство, в том числе чистка форсунок, может обернуться существенной поломкой.

Для замены необходимо приобрести товары, которые потребуются для работы. В первую очередь это специальное средство для очистки инжектора, его продают в специальных аэрозольных баллонах. Желательно заменить кольца на самих форсунках. Нелишним станет приобретение любой кнопки, лампочки, мощность которой не будет превышать 21 Вт, и фишки, используемой для соединения проводов с форсунками.

Рампа форсунок – снятие и установка

1. Установить автомобиль на рабочее место и затормозить стояночным тормозом.

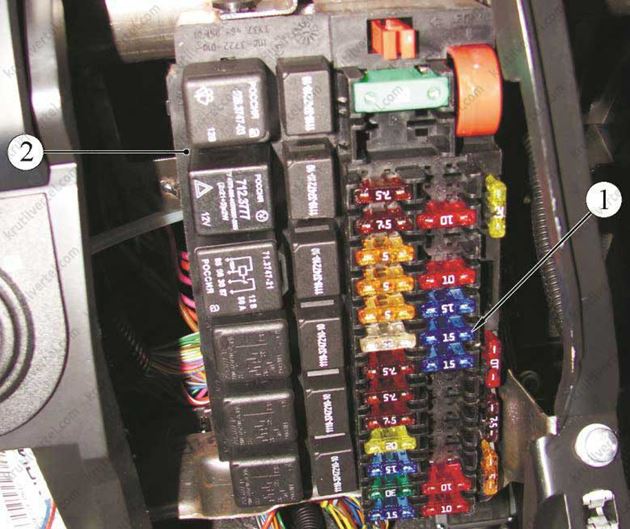

2. Снять крышку монтажного блока. Снять предохранитель 1, рисунок 4-13.

Расположение предохранителя цепи питания МЭБН:

3. Запустить двигатель и дать ему поработать на оборотах холостого хода до полной остановки для сброса давления в топливной системе, обеспечив отвод выхлопных газов (катушка вытяжная с вентилятором типа SERF/SP ф. «СовПлим»).

4. Выключить зажигание. Отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10 мм).

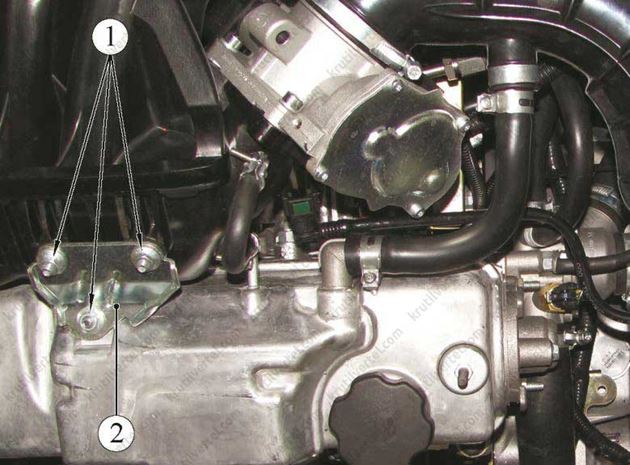

5. Отвернуть три гайки 1 и снять кронштейн 2 (головка сменная 10, вороток, удлинитель).

Снятие кронштейна опорного:

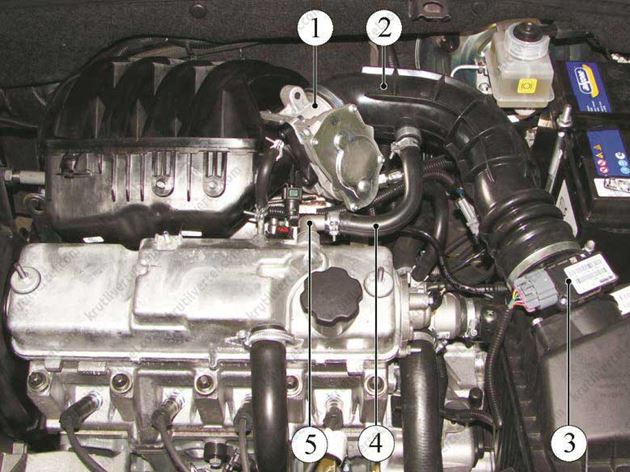

6. Ослабить хомут крепления и отсоединить от дроссельного патрубка 1 шланг 2 (отвертка крестообразная).

Снятие шланга впускной трубы:

7. Ослабить хомут крепления и отсоединить от датчика 3 шланг 2 (отвертка крестообразная).

8. Ослабить хомут крепления, отсоединить от штуцера 5 шланг 4 и снять шланг 2 в сборе с шлангом 4 с автомобиля (отвертка крестообразная).

9. Нажать на пружинные фиксаторы соединителя трубки 1 и движением вдоль оси штуцера отсоединить трубку 1 от модуля впуска 5.
