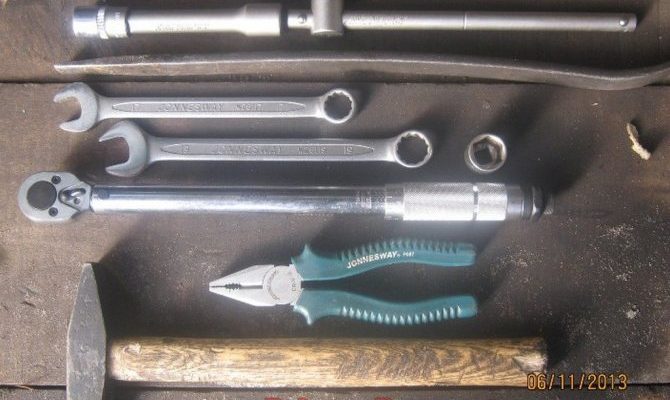

Замена рулевых наконечников лада гранта

Когда стоит задуматься о замене рулевых наконечников в системе управления на калине и почему?

В идеальном варианте необходимо проводить осмотр важных составляющих технической части автомобиля перед каждым выездом. Но, очень часто на процесс мини-диагностики не хватает времени. Система управления должна быть надежной, поскольку напрямую влияет на безопасность передвижения.
Покачивая рукой шарнир, можно предварительно определить исправность шарнира, о чем свидетельствует отсутствие люфта. Износ пальца, при помощи которого крепится деталь к стойке, отражается на поведении автомобиля. Он вяло реагирует на резкие вращения рулевого колеса, что недопустимо в критических ситуациях.

Кроме того, появляется стук при движении по мелким неровностям. Причина кроется в образовании недопустимой величины зазора в сопрягаемых деталях.

Как мы отметили ранее, рулевые наконечники не имеют определенного срока службы. У одних они рассчитаны на 40 тысяч километров пробега, другие меняют при показателе в 200 тысяч. Во многом все зависит от условий эксплуатации, качества дорожного покрытия, стиле вождения.

Различная соль, вода и грязь пагубно влияют на состояние резинотехнических элементов. Причем это касается не только наконечников, но и ряда прочих составных частей автомобиля – шаровой опоры, пыльников рейки, сайлентблоков рычагов подвески.

Краткое описание и видео

1. Заранее при помощи баллончика WD 40 обрызгаем крепежные детали. Если нет под рукой вэдэшки, используйте воду, намочив тряпочку, накладываем на крепеж и ждем, когда отмокнет
2. Начнем с ослабления контргайки наконечника тяги. Ослабив ее оставляем в прежнем месте
3. Отворачиваем гайку рулевого наконечника на поворотном кулаке, удерживая шестигранником палец от проворачивания
4. Если желаете, используйте съемник шаровых шарниров и выдавите палец из рычага поворотного кулака. Альтернатива увесистый молоток, стучим им по торцу бобышки кулака с боку вдоль оси рычага, чередуя удары по крепежу сверху
5. Вытаскиваем палец с гнезда поворотного рычага
6. Завернем новый в обратном порядке снятию, до контргайки, установленной в том месте, где стоял прежде
7. Ставим палец шарнира в гнездо рычага поворотного кулака, и хорошо затягиваем новой палец, удерживая от проворачивания
8. Затянем с хорошим, усилием, не сорвать бы резьбу контргайку наконечника тяги
9. Закончив работу с обеих сторон по замене рулевых наконечников едим на технический сервис, где устанавливаем углы колес автомобиля

Замена рулевых Рено Логан неправильно

Основные компоненты эур и их взаимодействие

Благодаря процессу, который совершает электроусилитель руля, уменьшается нагрузка при развороте машины. Управление автомобилем марки Приора становится гораздо проще — система предотвращает выполнение опасных маневров на скорости выше средней.

Основные компоненты ЭУР:

• рулевое колесо;
• колонка;
• вал;
• электромотор;
• механизм, обеспечивающий поворот руля;
• ЭБУ (электронный блок управления);
• датчик момента.

Когда автомобиль совершает поворот, активизируется электроусилитель, с помощью электромотора происходит обеспечение момента. После чего датчик совершает измерения показателей, направляет их на электронный блок управления. Исходя из градуса поворота и его резкости, блок рассчитывает нужную мощность и подает ее.

Предыдущие автомобили марки ВАЗ имели ГУР, он выдавал одну и ту же мощность, как при прямой езде, так и при поворотах (это небезопасно). Электроусилитель руля в данном случае более надежная система, так как чувствует все изменения в движении транспортного средства

Однако с пройденными километрами или при неосторожном вождении, данный узел может быстро выйти из строя. Несвоевременное выявление поломки грозит летальным исходом – колеса просто перестанут слушаться

Как результат, возникает аварийная ситуация. Могут быть разные неисправности, способы устранения зависят от особенностей поломки.

Почему рулевые наконечники быстро выходят из строя

Наиболее распространенные дефекты рулевых наконечников – прорыв резинового пыльника, износ пластиковой втулки или сферической поверхности пальца, ослабление пружины.

Поврежденный пыльник может стать причиной загрязнения и износа шарнирного соединения

Основные причины преждевременного износа рулевых наконечников при эксплуатации:

• Агрессивная манера езды – резкие повороты руля и активное маневрирование на неровной дороге.
• Езда по некачественному покрытию, совмещенный с поворотом наезд на высокие препятствия (бордюры, бревна).
• Вращение руля на неподвижном авто.
• Воздействие химически агрессивных соединений.
• Частые перепады температур.

К повреждению вкладыша иногда приводит неквалифицированная замена детали на СТО. Нарушение целостности пыльника или его смещения из-за разрушения стопорного кольца часто становятся причиной загрязнения и быстрого износа шарнира.

Наибольшие нагрузки на рулевые наконечники приходятся при быстром движении на неровных дорогах с активным маневрированием. При проворачивании колес неподвижного автомобиля нагрузка на элементы рулевой системы возрастет до 1 тонны. При размеренном стиле езды по хорошим дорогам наконечники рулевых тяг ходят до 100 000 км.

Granta 40 3 новый размер

При этом в моменты начала поворота колес мелом или проволокой отмечаем границы свободного хода рулевого колеса на его ободе.

Измерив расстояние между метками, определяем свободный ход рулевого колеса, который не должен превышать 5° (соответствует расстоянию между метками 15 мм) при условии исправности рулевого механизма, рулевых тяг, подшипников ступиц передних колес и телескопических стоек.

При резком повороте рулевого колеса из стороны в сторону на небольшой угол убеждаемся в отсутствии стука в карданных шарнирах рулевой колонки и рулевом механизме. В противном случае подтягиваем ослабленные крепления элементов рулевого управления или заменяем неисправные детали и узлы.

Для оценки состояния шаровых шарниров наружных наконечников рулевых тяг требуется помощник. Вывешиваем передние колеса и надежно фиксируем автомобиль на опорных стойках заводского изготовления.

Для чего нужны рулевые тяги?

Сегодня автомобили в основном оснащают рулевым механизмом реечного типа. Такая конструкция отличается простотой и компактностью. Она предопределяет наличие минимального количество тяг и шарниров, следовательно, такой узел более надежен, чем узел с редуктором червячного типа.

Рулевая тяга имеет несколько наконечников на концах, либо же один наконечник и резьбовое окончание. За счет резьбы становится возможным соединение двух наконечников посредством специальной втулки, таким образом, образуется боковая тяга регулируемого типа

Тяги считаются достаточно надежным элементом узла. Чтобы они вышли из строя нужно действительно постараться. Повредить их можно за счет серьёзного механического воздействия, например, в момент удара колеса об камень. Такое столкновение неизбежно приведет к деформации элементов рулевого управления. Основную часть удара принимают на себя шарниры, резиновые вкладыши, что приводит в непригодность всю систему управления.

Заглушки рулевых тяг в ладу гранта своими руками

Всем привет, писал как то про самодельные заглушки (пыльники) рулевых тяг, долго думал что бы такого придумать, короче выкладываю все в фото

успел сфоткать после покупки, пока все не залило грязью

Такую дырку надо защищать – в нее пролазят даже кошки.

Это половина зонтика, для тяг самое то, даже пыль не пролезет.

примеряем как будет выглядеть

в идеале так должно быть

не знаю из какой резины делают, но этот пыльник от 14 ой быстро разорвался

все готово, б.у. пыльник, зонтик, нитка, иголка, кусок резины

лишнее потом можно будет отрезать

в итоге получается так

не забываем вырезать дырочку

и снизу для надежности крепим фиксатором

Понадобилось 1) кусок резины (взял от старой камеры, очень толстая, видимо от какого то грузовика или автобуса) 2) иголка и нитки (любые которые не гниют, взял полипропиленовые) 3) материал для тяг (разрезал пополам от старого зонтика=) 4) старая разорванная заглушка (осталась от 14 ой, необходим в принципе только контур) 5) два фиксатора или они как то по-другому называются (необходимы для того что бы пришитая резинка не болталась, крепится кстати на стандартные отверстия, правда не знаю для чего их вообще сделали на автовазе.

Все работает, пока не разорвались. Грязь сдерживают отлично. Резина толстая, в отличие от покупной заглушки

Замена рулевой тяги лада гранта

https://www.youtube.com/watch?v=djU6a2Tsxe0

Замену рулевой тяги на автомобиле Лада Гранта выполняют в случае ее выхода из строя, при увеличении люфта в шаровом пальце, а также для замены резинового защитного пыльника или при проведение других работ, при которых наличие тяги будет мешать. Подготовьте стандартный набор инструментов, съемник для шаровых пальцев и проделайте следующую последовательность действий:

· Снимите аккумуляторную батарею, отсоединив от нее клеммы.

· Плоскогубцами снимаем стопорный шплинт и выкрутив гайку пальца, съемником отсоединяем его от поворотного рычага телескопической стойки.

· Плоской отверткой поддеваем стопорную пластину головок болтов рулевой тяги.

· Снимаем стопорную пластину и ослабляем затяжку обеих болтов.

· Выкручиваем болт крепления тяги и вынимаем ее из моторного отсека через колесную нишу.

· Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Инструкция по замене

Ставим автомобиль на домкрат и откручиваем колесо. При желании можно поставить автомобиль сразу на 2 домкрата и снять оба колеса. Но я предпочитая менять наконечники по очереди.

Чтобы проще было открутить гайку крепления наконечника, обработаем ее предварительно любой проникающей смазкой. к примеру WD40 и дадим «откиснуть» несколько минут.

Выворачиваем колесо, чтобы удобней было откручивать наконечник.

Теперь с помощью ключа на 17 откручиваем гайку крепления наконечника с тяге.

Далее выпрямляем и вытаскиваем шплинт, затем ключом на 19 откручиваем гайку крепления рулевого наконечника к стойке.

Теперь с помощью съемника вытаскиваем наконечник из паза стойки, если съемника нет, просто выбиваем.

Для того, чтобы не делать развал схождения колес, после замены наконечников, можно посчитать число витков, которые вы совершите откручивая наконечник.

Итак, откручиваем старый наконечник, по часовой стрелке! Если начнет откручиваться регулировочная втулка, держим ее ключом.

Устанавливаем новый наконечник считая витки, и производим сборку в обратной последовательности, не забыв вставить шплинт.

Как проверить наконечники рулевой тяги?

Ввиду особенностей расположения исследуемых элементов, следует обеспечить доступ к пространству под транспортным средством. Для этого автомобиль можно поднять на подъемнике, либо загнать на смотровую яму. Основная диагностика заключается в проведении визуального осмотра деталей рулевого управления, в ходе которого можно определить степень износа наконечников. А для более детального выявления повреждений и их устранения потребуется следующий набор инструментов:

1. Домкрат.
2. Набор гаечных рожковых ключей.
3. Баллонный ключ.
4. Молоток.
5. Динамометрический ключ.
6. Плоскогубцы.
7. Специальный съемник рулевых наконечников.
8. Небольшая монтировка.
9. Железная щетка.

Итак, как проверить рулевые наконечники? Для этого в процессе проведения осмотра необходимо обратить внимание на следующие моменты:

• нарушение геометрии корпуса наконечника. Крайне важно, чтобы на нем отсутствовали какие-либо механические повреждения, препятствующие нормальному функционированию детали. В результате этого могут сбиваться настройки развал-схождения. Заметим, что если вовремя не заменить наконечник, корпус которого поврежден, деталь все равно через время выйдет из строя;
• состояние резиновых пыльников, которые выполняют функцию защиты шарнирного механизма от влаги и грязи. Наличие трещин на поверхности уплотнителей является прямым свидетельством проникновения внутрь наконечника мелких абразивных частиц и влаги. Помимо этого, через такие трещинки смазка удаляется из шарнира. Подобная неисправность может спровоцировать серьезное ДТП, поскольку негативно влияет на управление автомобилем;
• люфт, который является основной предпосылкой к безотлагательной замены рулевых наконечников. Поскольку деталь относится к расходным элементам системы управления транспортным средством, и подлежит обязательной замене примерно после 45 тыс. км пробега, подобная мера никак не должна настораживать автовладельцев.

Так как наконечник может выйти из строя в любой момент, следует научиться замечать любое изменение в управлении автомобилем, и по некоторым косвенным признакам понимать, какая из деталей выработала свой ресурс и нуждается в замене.

Как установить новый наконечник

Новый рулевой наконечник устанавливается на тягу и закручивается против часовой стрелки на то количество оборотов, на которое выкручивалась старая деталь. При этом гайка затягивается не «на глаз», а строго с усилием, указанным в руководстве по обслуживанию вашего автомобиля.

Работы по самостоятельной замене наконечников при наличии некоторых навыков, знании устройства автомобиля, соответствующих инструментов не представляют особой сложности. Главное, что нужно помнить при обслуживании системы рулевого управления – это необходимость регулировки развал-схождения после установки новой тяги или наконечника. Поэтому для обеспечения надлежащей управляемости машины после самостоятельного ремонта следует обратиться в автосервис или на СТО для регулировки колес.

голоса

Рейтинг статьи

Какие рулевые наконечник выбрать

При выборе запчастей следует определиться, устанавливать заводские или аналоговые детали. Зачастую детали устанавливаемые с завода служат намного дольше, чем те, что мы устанавливаем на замену. Однако иногда даже оригинальные детали служат меньше положенного срока.

• Левый рулевой наконечник 11180-3414057-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб
• Правый рулевой наконечник 11180-3414056-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб

Неплохого качества и пользующиеся большой популярностью наконечники фирмы ТРЕК

• Левый наконечник TR70-107 цена от 400 руб
• Правый наконечник TR70-108 цена от 400 руб

Если нет возможности приобрести оригинальные заводские наконечники, можно выбрать аналоги:

• HOFER HF 812002 цена от 700 руб комплект из 2 шт
• БЕЛМАГ БM1118-3414056/57 цена от 800 руб комплект

Так же сразу комплектом из 2 штук можно приобрести наконечники фирмы ТРЕК TRST-110 цена от 850 руб комплект

Наконечник рулевой гранта

Об установке заглушек проемов рулевых тяг лады гранта

Само расположение отверстий под рулевые тяги и логика воздухообмена в подкапотном пространстве, вообще-то позволяют надеяться, что через них воздух будет выходить наружу. А грязь, соответственно, не будет через них лететь внутрь.

Однако все губит размер проемов. Он огромен. Пусть и не бьет в моторный отсек грязь как из брандспойта, но что-то, безусловно, долетает.

Для искоренения этих дырок были закуплены заглушки проемов рулевых тяг 2110 ценой 65 рублей. Качество материала вполне соответствует цене. Угольная пыль, слегка скрепленная резиной. Рвется как бумага. А вот качество изготовления вполне на уровне, как ни странно.

Налицо, правда, некоторая избыточность конструкторской мысли. Фигурные вырезы, сложный профиль кромки, приливы под саморезы – помнится на Москвиче – 2141 все было куда проще. Там была рамка и к ней были прибиты два простых листа резины, скрепленные между собой обычными пистонами (как ладони, сложенные вместе, между которыми проходила сама тяга).

Начинать установку нужно с правой стороны. Там проще, понятней и есть возможность разогреть усохшие за зиму мышцы перед тяжелой левой стороной. Снимаем колесо. Заглушку я разрезал внизу, чтобы она стала разомкнутой и через нее смогла бы пройти рулевая тяга.

Хитрый фигурный профиль ее кромки надо надеть на кромку проема в кузове. Это не просто. Но можно. У меня осталась лишняя резина, которую уже некуда одеть — я отрезал ее ножницами. Это слегка видно в правом нижнем углу фотки. Затем я взял в руки свой BDF 451 RFE цвета морской волны, саморезы со сверлящим концом и… вот:

Обращаю внимание, что профиль кромки заглушки — замковый. Правильно и добротно посаженная заглушка не выпадет и без саморезов. Я так думаю. Для тех, кому лишняя дырка в собственной машине как лишняя дырка в собственном теле это важно. А так вообще деталь, в которую мы вкручиваем саморезы — силовая, достаточно толстая. Долго не сгниет.

Переходим на левую сторону. С левой стороны в окно высунут пулемет. Так раньше называлась рейка. В заглушке есть «гульфик» под выступ рейки. Думаю, что контакт подвижной резинки (заглушка проема) с неподвижной (пыльник рейки) приведет к протиранию последнего и выходу рейки из строя.

Останки левой заглушки

Говорят, резина этих заглушек столь плоха, что спустя небольшое время от них остается лишь остов. Вот и посмотрим.

В магазине продаются заглушки рулевых тяг на калину, они идеально подходят на гранту. Установка по ГОСТу предусматривает разборку рулевого, естественно никто этим заниматься не хотел. Лучше ножом резать. Причем разрезав один край заглушек и закрепив саморезами они хорошо держатся и довольно неплохо защищают.

(проехав 16 тыс. они все еще висят хоть и потрепана середина). Но вот штатные места крепления не все можно использовать (не если конечно вы сможете и заходите дырявить лонжерон, то в путь) и на водительской заглушке приходится сильно работать ножом (фото добавлю позже).

Устанавливал заглушки на три гранты — эффект примерно одинаков. Если разрезать штатный проем только по вертикали, то это повышает грязезащитные свойства. А вот если разрезать весь заводской проем, то получите тряпочку которая через тысячу км уже никак не влияет на чистоту.

Разрез всего проема устраняет всю жесткость изделия, а ведь именно жесткость заглушки определяет то, сколько грязи попадет в моторный отсек. Извиняюсь за качество чертежа, но кто будет возится поймет

Обзор ассортимента предоставляемых на рынке компонентов

Продукция для всего ряда цепочки деталей Kalina, от руля до колеса, предложена как отечественными производителями, так и зарубежными фирмами. Наиболее ходовыми брендами применяемых рулевых наконечников для Лады Калины являются Трек, БелМаг, Кедр, Lemföerder.

Преимущество российских сборочных единиц над многими иностранными аналогами – больший ресурс по прочности. Дополнительно к этому, используются современные методы отделки поверхностей, доводя их качество до высокого уровня. Компоненты немецкой компании Lemföerder также отличаются ювелирной точностью, однако их сложно достать.

При покупке запчастей для рулевого механизма следует опасаться подделок, проверяя наличие определенных признаков у оригинала. Последние, как правило, указаны на официальном сайте завода-изготовителя.

Следить за рулевой системой, осуществляющей управление вектором движения автомобиля, необходимо регулярно и серьезно. Не менее важным является процесс выбора компонентов, от которого зависит надежность, долговечность и безопасность машины.

А здесь у нас полезное видео по замене рулевых наконечников Калины:

Операции по замене наконечника рулевой тяги лада гранта

Надежность агрегатов автомобилей ВАЗ оставляет желать лучшего. Часто неполадки в рулевой системе и подвеске автомобиля требуют замены определенных деталей. Однако есть и положительные стороны в этом деле. Простота конструкции и наличие в розничное продаже всей необходимой номенклатуры запасных частей способствуют быстрому восстановлению ходовых качеств машины.

Подготовка к замене

Специалисты автосервисов рекомендуют за несколько дней до планируемой замены наконечников начать пробрызгивать гайки крепления WD-40 или другой проникающей жидкостью.

Если наконечники на вашей ВАЗ 2114 отходили больше одного зимнего сезона, главной трудностью будет снять их с поворотного кулака. Для откручивания гайки понадобится ключ с головкой на «17».

Если гайка сильно прикипела, выходом будет нагреть соединение строительным феном или газовой горелкой.

Часто возникает вопрос, каким способом вытащить наконечник из отверстия в поворотном кулаке. Есть два метода снятия: дедовский (кувалдой) и современный (съемником).

Для первого способа нужно выкрутить руль до упора и несколько раз сильно ударить по поворотному кулаку. От вибрации наконечник должен выскочить.

Недостатки этого способа:

• требуется навык для нанесения точного и сильного удара;
• некоторые опытные автовладельцы утверждают, что действуя таким способом, можно сократить срок жизни рулевой рейки.

Заменить наконечник лучше при помощи съемника. Съемник для ВАЗ 2114 обойдется всего в 250-300 рублей, но избавит от многих сложностей замены сейчас и в будущем.

Цены на рулевые наконечники за пару:

• Трек — 620 руб.
• АвтоВАЗ — 620 руб.
• ВИС — 730 руб.
• LEMFOERDER — 830 руб.
• FINWHALE — 860 руб.

Признаки неисправности рулевой тяги и диагностика узла

Если же тяги пришли в непригодность, то, вероятней всего, произошло это по причине механического повреждения защитного чехла. Но это не единственное слабое место механизма. Грязь и пыль, попавшая внутрь узла, также приводит к частым поломкам. Неисправная рулевая тяга зачастую подает сигналы о проблемах в функционировании следующими способами:

1. Во время вождения доносятся посторонние звуки со стороны рулевого механизма
2. Происходит биение руля, что является характерным симптомом неисправной тяги
3. Значительно увечился люфт
4. Руль стал туже поворачиваться в обе стороны
5. Во время эксплуатации автомобиля происходит его смещение с прямой линии движения

• В первую очередь проверьте защитный чехол тяги, если он поврежден, оперативно осуществите его замену
• Убедитесь в том, что хомут регулировочной тяги достаточно затянут
• Для проверки наконечника с подшипником попросите у кого-либо помощи. Один человек должен поворачивать руль, а второй определять наличие люфта шаровых.

На основании проведенной диагностики, делается окончательное заключение: какой механизм узла подлежит замене, как быстро и эффективно заменить тяги и наконечники, если они того требуют.

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.

В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

1. Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
2. Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
3. Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Важный момент! У шарнирных соединений есть внешний враг, значительно снижающий ресурс рабочей пары. Это пыль и влага, проникающая между трущихся поверхностей в результате разрыва верхнего резинового чехла.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

В автомобилях, оборудованных двухрычажной передней подвеской, иногда возникает поломка, не связанная с работой шарнира. Поскольку тяга расположена низко, при неаккуратной езде по плохим дорогам металлический стержень может согнуться от удара о камень или другое препятствие. При этом стук не возникает, но наблюдаются другие признаки, описанные далее.

Процесс замены рулевых наконечников

Изношенный рулевой наконечник

Прежде чем приступить к замене рассмотрим основные причины выхода со строя наконечников рулевой тяги на Ладе Калине:

• Износ . Самая распространенная причина, которая влияет на периодичность замены.
• Стиль и манера вождения , также влияют на процесс износа и выхода со строя. Чем меньше автомобиль попадает в ямы и получает интенсивные удары, тем дольше прослужат элементы.
• Своевременное ТО . Наполненность смазкой пыльников влияет на долговечность элементов.

Это основные причины, по которым наконечники рулевых тяг могут выйти со строя. Теперь, можно перейти непосредственно к процессу замены:

Набор необходимого инструментария для замены наконечника

1. Поднимаем автомобиль на домкрат.

Ставим на домкрат и снимаем колесо

Откручиваем крепление наконечника к рулевой тяге

Раскрываем суть проблемы

Ответ на вопрос, как проверить рулевые наконечники, несложно. Сам осмотр не представляет ничего сложного. Первоначально можно оценить степень изношенности наконечников при езде по неровной дороге или при разгоне (торможении). При этом возможно почувствовать люфт на рулевой рейке и небольшую отдачу в педаль регулировки подачи топлива.

Для проведения более детального осмотра нужно поддомкратить машину и снять колесо. Затем добравшись до рулевой тяги найти наконечник. Первым делом нужно нажать на шарнир сверху, упершись пальцами в гайку снизу.

Если он поддается сжатию и чувствуется люфт, то, значит, что сферическая часть уже изношена и нужна замена элемента. Но этот люфт при нажатии может не выявляться с первого раза. Необходимо повернуть руль в разные положения и повторять процедуру, до того пока рулевое колесо не побывает практически во всех положениях. Бывает, что он может болтаться вверх-вниз только через раз.

Также нужно проверить пыльники

. Для того чтобы проверить исправность шарового наконечника не снимая колесо, нужно в разных положениях ногой покачать колесо, если почувствуется шатка и металлические звуки, то нужно снимать колесо и детально осматривать рулевой наконечник.

Рулевой наконечник logan от компании febi bilstein

Продолжение темы сегодняшних роликов – замена рулевых наконечников Логан.

Перед выполнением работы заранее были приобретены рулевые наконечники, которые уже почти полгода лежат в гараже и ждут, когда их возьмут в работу.

Это изделия от компании Febi Bilstein (Germany). Клеймо фирмы отбито на тыльной стороне наконечника под пальцем.

В комплекте с рулевым наконечником идут гайки крепления пальцев с самоконтрящей вставкой и для соединения с тягами. Родные гайки пальцев, которые имелись в комплекте, установил на машину, когда смазывал пальцы рулевых наконечников под защитными чехлами. Тогда резиновые пыльники снимались, и в узел пополнялась смазка. Поэтому приобрл новые гайки, также с контрящей вставкой.

Гайки изготовлены от Белибейского завода, республика Башкирия.

Пластиковую крышку на рулевом пальце необходимо удалять перед его установкой, так как она служит только для транспортировки. Сохраняет пыльник и резьбовую часть наконечника.

Каждый раз, при замене рулевого наконечника Рено Логан необходимо устанавливать новые гайки.

И ещё один полезный совет. При разрыве резинового пыльника рулевой тяги, можно установить пыльник от рулевого наконечника автомобиля ваз 2108.

Наконечники правый и левый зеркальные. Так как они разные, то при покупке надо обращать внимание, выбирая правый или левый. Для того, чтобы не спутать наконечники, на одной из них около пыльников выполнена 1 насечка, а на втором 2.

С 1 насечкой будет правый наконечник по ходу движения автомобиля, а с 2 насечками левый.

Рулевые наконечники гранта какие лучше

стал перед выбором какие наконечники брать TRW или MOOG

нужен один левый TRW JTE759 или MOOG LA-ES-0650

Добавлено через 1 час 37 минут значит разбираемся с наконечниками Белмаг

Существует три типа Оригинал Комфорт и Конвейерные

Серия «Оригинал»

Рулевые наконечники серии «Оригинал», продолжая многолетние традиции, гарантируют надежность и долговечность. Целью № 1 при разработке этой серии являлось обеспечение фирменного качества в максимально доступном ценовом диапазоне. В итоге рулевые наконечники «Оригинал» превосходят требования стандартов по всем характеристикам и доступны любому автолюбителю.

шаровой палец изготавливается холодной объемной штамповкой и проходит специальную термообработку; корпус наконечника изготовлен горячей объемной штамповкой и обработан в соответствии с требованиями «АВТОВАЗа», что обеспечивает необходимую прочность изделия; вкладыш, охватывающий сферу шарового пальца, изготовлен из материала, обладающего повышенной износостойкостью и антифрикционными свойствами; защитный чехол — из специального сорта эластичной резины повышенной морозостойкости. Гарантия — 2 года или 40 000 км пробега.

Серия «Комфорт»

Ваш автомобиль не оборудован гидроусилителем руля, и бывают моменты, когда Вы жалеете о недостаточной маневренности, опасаясь за свою жизнь и жизнь пассажиров? Специально для максимального облегчения руля были созданы рулевые наконечники «Комфорт». При резких поворотах, плохих дорожных условиях руль Вас никогда не подведет.

шаровой палец подвергается оцинкованию; на сферу пальца наносится пластичная смазка с добавками поверхностно-активных веществ и функциональных присадок; полимерный вкладыш, содержащий антифрикционные и противоскрипные компоненты, обеспечивает долговечность и плавность работы шарнира (разработан в соответствии с требованиями ОАО «АВТОВАЗ»); для увеличения срока службы наконечников «Комфорт» используется специальное ударопрочное и химически стойкое покрытие; защитный чехол изготовлен из эластичного сорта резины на основе компонентов фирмы Bayer. Гарантия — 2 года или 50 000 км пробега.

Серия «Конвейерные»

Специально для нового автомобиля «LADA Granta», а также для автомобиля «LADA Kalina» специалисты НПО «БелМаг» разработали принципиально новую для российского автомобилестроения конструкцию рулевых наконечников (патент РФ № 2440517).

Новая конструкция НПО «БелМаг» предусматривает использование шаровых пальцев с высокоточной обработкой сферы, исключение пружины в шарнире, использование новой, более прогрессивной цельной конструкции вкладыша, изготовленного из современного материала.

Все вместе это позволило:

значительно снизить трение в шарнире; более чем в 10 раз уменьшить осевую эластичность (то есть перемещение шарового пальца относительно корпуса под нагрузкой); практически в 4 раза уменьшить радиальную эластичность. В результате стендовых и дорожных испытаний, которые проводились на автомобилях-прототипах «LADA Granta» более года, были получены положительные результаты и зафиксирована более высокая долговечность.

Все это позволило «АВТОВАЗу» одобрить «БелМаг» как изготовителя рулевых тяг для серийных поставок на конвейерную сборку автомобилей «LADA Granta» и «LADA Kalina».

Данные рулевые наконечники могут успешно применяться не только для установки на новые модели автомобилей ОАО «АВТОВАЗ», но и для ремонта всех автомобилей «десятого» семейства, а также автомобилей «LADA Priora». При этом не требуется внесения каких-либо изменений в конструкцию автомобиля.

Гарантия — 3 года или 70 000 км пробега.

Все три типа имеют номер изделия БМ10-3414056/57

Серия «Оригинал» Гарантия — 2 года или 40 000 км пробега. Артикул BM.3106 Серия «Комфорт» Гарантия — 2 года или 50 000 км пробега. Артикул BM.0776 Серия «Конвейерные» Гарантия — 3 года или 70 000 км пробега.Артикул BM.9519 при условии что у вас машина выпуска после Октября 2022 года .

Если машина до Октября 2022 года то серия Конвейерные нужно менять с тягами вместе Тяга рулевой трапеции 2110 «Конвейерная» левая в сборе, арт. BM.0080 Тяга рулевой трапеции 2110 «Конвейерная» правая в сборе, арт. BM.0081

Самостоятельное выполнение регулировки

Получить доступ к регулировочной гайке можно из моторного отсека, но для этого потребуется снять аккумулятор, а также крепёжную площадку АКБ. Лучше загнать автомобиль на яму, а затем снять защиту картера (брызговик двигателя). Если смотреть из-под днища, нужный элемент виден сразу:

Крутить нужно эту вот гаечку

А открыв капот, гайку можно нащупать, но не увидеть. Место её расположения отмечено на рисунке:

Чтобы выполнить регулировку, поднесите ключ сюда

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

• первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
• как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
• увеличивается свободный ход рулевого колеса;
• преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
• на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Примечание. К сожалению, подобные признаки наблюдаются не только в результате неполадок рулевой рейки, но и в результате износа подшипника поворотной сошки и маятника. Точный результат покажет проверка, выполняемая сотрудниками автосервиса или самостоятельно в гаражных условиях.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

1. Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
2. Подоприте задние колеса противооткатными средствами.
3. Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
4. Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
5. Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Совет. Раскачивая тягу, не перепутайте люфт шарнира со свободным ходом рулевой рейки или разбитым подшипником маятника.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

При появлении стуков в передней подвеске на Приоре, стоит обратить внимание на следующие детали и узлы:

• стойки
• опоры и подшипники стоек
• шаровые опоры
• рулевая рейка
• рулевые наконечники

И в данной статье мы рассмотрим именно ремонт, связанный с наконечниками рулевых тяг. Если стук появился именно от наконечников, и люфт при поворотах уже превышает допустимый, необходимо заменить наконечники. на новые. Для выполнения данного ремонта, понадобится следующий инструмент и приспособления:

1. Съемник шаровых опор или рулевых наконечников
2. Монтировка и молоток (при отсутствии съемника)
3. Плоскогубцы
4. Ключ на 19 мм
5. Ключ на 13 мм
6. Ключ динамометрический
7. Проникающая смазка

Снятие наружного наконечника рулевой тяги

Наружный наконечник рулевой тяги снимаем для замены при выходе из строя его шарового шарнира или повреждении чехла шарнира. Снимаем переднее колесо со стороны заменяемого наконечника рулевой тяги и надежно фиксируем автомобиль на подставке заводского изготовления.

…и вынимаем шплинт.

Накидным ключом «на 19» отворачиваем не полностью гайку крепления шарового пальца наружного наконечника рулевой тяги. Съемником выпрессовываем палец из поворотного рычага, а при отсутствии съемника выпрессовать палец можно двумя способами. При первом способе…

…вставляем монтажную лопатку между поворотным рычагом и наружным наконечником, отжимаем наконечник от рычага и, нанося удары молотком по торцу поворотного рычага…

…выпрессовываем палец шарового шарнира из рычага. При втором способе подставляем под палец шарового шарнира стойку, опускаем автомобиль на стойку…

…и, нанося удары молотком по торцу поворотного рычага, выпрессовываем палец. Отворачиваем гайку крепления шарового пальца и выводим палец из отверстия рычага.

Накидным ключом или головкой «на 13» ослабляем затяжку стяжного болта клеммного соединения наружного наконечника.

Отверткой разжимаем паз клеммного соединения наконечника. Перед снятием наружного наконечника маркером помечаем его положение относительно регулировочной тяги или подсчитываем количество оборотов при отворачивании наконечника. Это необходимо для того, чтобы при установке нового наружного наконечника длина рулевой тяги осталась бы прежней, что позволит приблизительно сохранить угол схождения колеса.

Удерживая ключом «на 19» за шестигранник регулировочную тягу, отворачиваем наружный наконечник, вращая его по часовой стрелке (левая резьба). При этом сохраняем положение регулировочной тяги во внутреннем наконечнике рулевой тяги.

Снимаем наружный наконечник правой рулевой тяги. Наружный наконечник левой рулевой тяги снимаем аналогично. Наружные наконечники правой и левой рулевых тяг не взаимозаменяемы. Для снятия чехла шарового шарнира…

…и снимаем пружинное кольцо чехла.

Снимаем чехол с уплотнительным кольцом. Перед установкой чехла смазываем шаровой палец пластичной смазкой и закладываем смазку в чехол. Устанавливаем наружный наконечник рулевой тяги в обратной последовательности. Наворачиваем наконечник на регулировочную тягу до помеченного положения, или считая число оборотов, определенное при снятии наконечника.

Затягиваем стяжной болт клеммного соединения наружного наконечника предписанным моментом. После установки наконечника рулевой тяги необходимо проверить и (при необходимости) отрегулировать схождение колес на специальном стенде – на станции технического обслуживании.

Уязвимые места в системе рулевого управления lada kalina

Слабыми звеньями в системе рулевого управления являются шаровые шарниры. Согласно руководству о сервисном обслуживании замена рулевых наконечников на Калине должна производиться при достижении отметки на одометре в 80 тыс. км. Однако практика доказывает, что в среднем они ходят до 40 тыс. км, хотя, случаются и исключения.

Ресурс детали, служащей посредником между тягой и стойкой, напрямую зависит от манеры вождения и состояния дорожного полотна в целом. Косвенными факторами служат:

• условия эксплуатации (пыль, песок, соль быстро выводят из строя трущиеся поверхности);
• культура проведения сборки агрегата;
• качество и точность изготавливаемых узлов;
• долговечность пассивной защиты (надежность пыльника).

Высокий уровень организации последовательности ремонтных операций заключается в:

• чистке сопрягаемых поверхностей;
• применении для фрикционных соединений качественного смазочного материала;
• контроле усилия затяжки болтовых сопряжений.
